Как установить резьбовую заклепку?

Подбор размеров заклепок

Заклепки подбирается исходя из толщины соединяемых металлов. Важны при этом: параметры закладной головки, диаметр стержня. По диаметру стержня определяется диаметр сверла, которое используется для подготовки отверстия в соединяемых деталях. Примерно определить диаметр заклепки можно удвоив толщину соединяемых деталей. Длина стержня — не менее 2 диаметров заклепки, причем выступающая часть должна быть не менее 1,25-1,5 от диаметра.

Диаметр заклепки	2,0 мм	2,3 мм	2,6 мм	3,0 мм	3,5 мм	4,0 мм	5,0 мм	6,0 мм	7,0 мм	8,0 мм
Диаметр отверстия при точной сборке	2,1 мм	2,4 мм	2,7 мм	3,1 мм	3,6 мм	4,1 мм	5,2 мм	6,2 мм	7,2 мм	8,2 мм
Диаметр отверстия при грубой сборке	2,3 мм	2,6 мм	3,1 мм	3,5 мм	4,0 мм	4,5 мм	5,7 мм	6,7 мм	7,7 мм	8,7 мм

Вообще, диаметр стержня заклепки может быть от 1 мм до 36 мм, длинна его может быть от 2 мм до 180 мм. Причем больший диаметр не равнозначен большей прочности соединения. Тут играет роль как материал, из которого он изготовлен, так и его тип (полый или цельный). Как же выбрать? По характеристикам заклепок. Вы ведь выбираете их под соединение определенных материалов определенной толщины. Примерно знаете и нагрузку, которая будет прилагаться на соединение

Поэтому при подборе обращайте внимание на то, что рекомендует производитель

Как подобрать заклепку по толщине скрепляемого материала? По указаниям производителя, но в общем, диаметр стержня должен быть не менее двойной толщины материалов

Рекомендуемый диаметр под соединение. Вам остается только подобрать сверло и сделать ровное отверстие без заусенцев.
Минимальная и максимальная толщина соединяемого пакета

Важно чтобы ваше соединение находилось в указанном диапазоне.
Усилие на срез. Это та нагрузка, приложенная к соединению перпендикулярно, которую заклепка выдерживает без разрушения.
Усилие на разрыв

При какой нагрузке вдоль заклепки она разрушится.

Именно усилие на разрыв и срез определяют прочность будущего шва. Чем больше эти значения, тем большие нагрузки выдержит.

Описание инструмента и его виды

Заклепочник представляет собой тип инструмента, в основу работы которого положен тот же принцип, что и пистолета. Он используется для соединения элементов конструкций и их деталей толщиной не более 1 см.

При использовании такого механического пистолета соединения деталей чаще всего создают с внутренней стороны. Ручной заклепочник является рычажным вариантом пистолета, в конструкции которого можно выделить два основных элемента:

• Рычажная система, обеспечивающая необходимое усилие при соединении элементов изделий.
• Пружинный механизм, необходимый для втягивания заклепки внутрь.

Производители выпускают два вида ручных заклепочников — вытяжные и резьбовые.

Вытяжного типа

Этот тип инструмента обеспечивает соединение деталей за счет тягового усилия, посредством которого происходит фиксация заклепки. Когда рычаг пистолета оказывает силовое воздействие, стержень заклепки начинает втягиваться в ее трубчатую часть, распирая ее головку стержня. Снаружи шляпка заклепки тоже расплющивается, и в результате получается довольно прочное соединение деталей.

Резьбовые заклепочники

Заклепочники этого типа работают по схожему принципу за некоторым исключением. Здесь шарик втягивается в рабочую часть благодаря вращению резьбы в трубчатой части заклепки. Иными словами, соединение элементов осуществляется за счет фиксации головки посредством закручивания рукоятки. Этот способ фиксации элементов деталей менее распространен, преимущественно его используют для соединения деталей незначительной толщины.

Как правило, заклёпочный инструмент продается вместе с набором насадок различного диаметра.

В зависимости от типа используемого привода, заклепочники можно классифицировать на несколько основных групп:

• пневмогидравлические;
• аккумуляторные;
• электрические;
• механические (ручные);
• пневматические.

Чаще остальных в бытовой сфере используются устройства с механическим приводом. Производители выпускают их в двух вариантах: первый предполагает выполнение соединения деталей при помощи одной руки, а второй — за счёт силового воздействия, оказываемого двумя руками.

Принцип соединения деталей с помощью одной руки положен в основу работы и ручного заклепочника, известного под названием «гармошка».

Ручные заклепочники можно купить по различным ценам, которые зависят от нескольких факторов — типа привода, модели, способа соединения и производителя. Устройства от именитых брендов являются более дорогими в отличие от изделий неизвестных производителей.

Дорогостоящими могут считаться также аккумуляторные, пневмогидравлические и электрические модификации инструмента, если их сравнивать с ручными клепальниками. Объяснить это можно использованием в них более сложной конструкции. Чаще всего такие устройства применяются на промышленных производствах.

Принципы установки вытяжных заклёпок при помощи заклёпочника

Вышеозначенный инструмент располагает несколькими техническими особенностями:

• несколько насадок для заклёпок различного диаметра;
• ключ для смены насадок;
• фиксатор ручек.

Чтобы воспользоваться заклёпочником предварительно необходимо просверлить отверстия, которые по своему диаметру в точности совпадают с диаметром выбранной заклёпки.

Далее длинная часть заклёпки устанавливается внутрь заклёпки. Обе соединяемые поверхности максимально плотно сжимаются свободной рукой. Во избежание получения травм рекомендуется использовать пассатижи или любой другой аналогичный инструмент.

При этом заклёпочник «откусит» лишнее от вытяжной части.

Разновидности

Разница между заклепками такого типа кроется не только в их диаметре, но и в других параметрах, одним из которых является металл изготовления. В качестве основы может быть использованы:

• сталь;
• алюминий;
• медь;
• нержавейка.

Каждый из этих металлов имеет свои преимущества в сравнении с другими. Обычные стальные заклепки чаще всего покрываются цинком, чтобы предотвратить появление ржавчины в процессе эксплуатации. В этом отношении выигрывают изделия из нержавеющей стали, но их стоимость несколько выше. Также они обладают большей прочностью. Медь и алюминий применяются в случаях, когда требуется взаимодействие с подобным металлом, а заклепка не будет удерживать слишком тяжелый модуль. Каждый элемент имеет головку, которая гарантирует фиксацию с лицевой стороны. Она может быть плоской или потайной. Во втором варианте потребуется расширение внешнего диаметра отверстия, чтобы скрыть бортики. Используются потайные заклепки чаще всего в случае одностороннего монтажа. Последний осуществляется в ситуации, когда толщина металла заготовки больше заклепки и у последней нет возможности полноценно сжать его. В этом варианте фиксация происходит за счет расширения тела элемента внутри отверстия.

Навешиваемые модули имеют различный шаг и диаметр резьбы, поэтому требуются изделия, которые бы соответствовали им. Именно поэтому компании, занимающиеся выпуском таких фиксаторов чаще всего готовы предоставить своим клиентам заклепки, которые имеют диаметр от М4 до М8. Это касается гаечных конструкций, когда нет доступа к обратной стороне металла. Существует и винтовой вид разборного типа, который выпускается с размерами от М3 до М16. Профиль в срезе у изделия также может быть разным. Чаще всего используется круглый, но может быть и шестигранный. Во втором случае изготовления отверстия под такую единицу требует определенных усилий, но провернуть ее намного сложнее, а в некоторых случаях и невозможно, если сравнивать с круглым вариантом.

Резьбовые заклепки могут быть специализированными, поэтому в зависимости от области применения они могут отличаться сниженным сопротивлением для электрического тока. Другие элементы имеют повышенную прочность, т. к. предназначены для работы при больших нагрузках. В зависимости от формы фиксаторы способны обеспечить герметичное соединение. На головки некоторых элементов нанесены специальные пометки, которые позволяют идентифицировать их среди других изделий. В автомобилях часто используются заклепки с виброизоляцией. Особенно если речь идет о монтаже на корпусные детали.

Что такое клёпка

Механическое соединение деталей при помощи ряда заклепок называется клепкой, а само соединение — заклепочным швом. Используется там, где сваривать детали неудобно или соединяются несвариваемые материалы. Клепают не только металлы, таким образом соединяют детали в одежде, аксессуарах и т.д. Но там это больше отделка, нежели нагруженное соединение. Так что дальше пойдет речь о клепке в строительстве или обустройстве дома. В принципе, вместо клепки можно использовать винтовое соединение, но болты с гайками стоят дороже, да и их установка занимает больше времени.

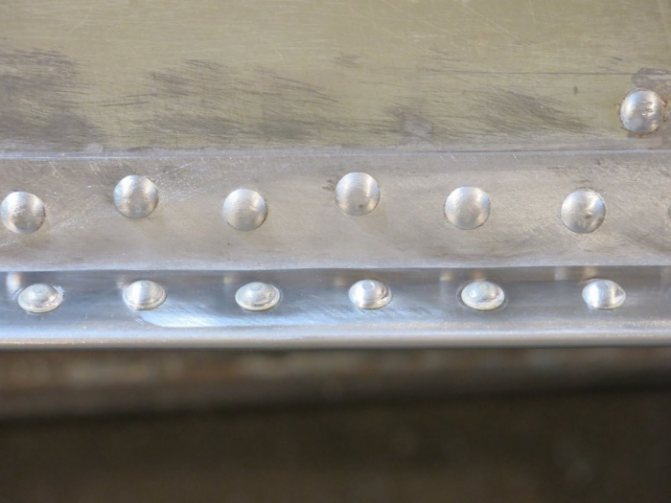

Вот так выглядит заклепочное соединение

Если говорить об установке заборов из профлиста, заклепки более надежны, так как снять их можно только рассверлив крепеж. При установке винтов или саморезов, их можно выкрутить и унести и металл, и метизы. В некоторых случаях клепка более удобна при монтаже кровли из профнастила или металлочерепицы. На крыше установка винтовых соединений проблематична, требует много времени. А заклепками, да при хорошем инструменте, можно справиться за час или даже меньше.

Наиболее частое применение в личном хозяйстве

Как происходит соединение деталей при помощи заклепок? Заклепка устанавливается в подготовленное сквозное отверстие. Она имеет головку, которая упирается в материал и стержень. В процессе клепки конец стержня расплющивается, меняя форму под воздействием силы. Поэтому для этих метизов применяют пластичные металлы.

Клепание металла

Процесс клепки металлов состоит из двух этапов: подготовительного и собственно установки метизов. Подготовка — сверление отверстий, при необходимости раззенковка под потайные головки

Обратите внимание, что потайные головки могут быть с одной (любой) стороны или с двух

Сам процесс клепки такой:

• вставить заклепку;
• стянуть соединяемые детали;
• сформировать при помощи инструмента замыкающую головку;
• проверить и зачистить соединение.

Так устанавливаются вытяжные заклепки

При хорошем инструменте работа идет быстро. Для частного применения и разовых работ обычно применяют ручные заклепочники. И даже с ними сам процесс (без сверления отверстий) занимает считанные секунды. Если говорить об установке профлиста или металлочерепицы, каждое сделанное отверстие рекомендуется промазать краской — для предотвращения коррозии. Именно эти процессы — сверление и покраска, занимают много времени.

Вообще, есть два способа установки заклепок: холодный и горячий. При горячем место соединения предварительно разогревается до определенной температуры (определяется металлом и толщиной деталей). На практике применяется при монтаже заклепок большого диаметра — 12 мм и более.

Заклепки ставят рядами. Минимальное расстояние между соседними — 4 диаметра, от края листа до центра метиза — не менее чем 1,5 диаметра заклепки. При креплении профлиста, ставят в выемку, не в волну.

Процесс монтажа

Алгоритм монтажа элемента с резьбой сложно назвать неподъемным, но важно знать определенные нюансы. Если есть возможность, то лучше использовать заводской заклепочник

При желании его можно собрать самостоятельно, один вариант будет рассмотрен ниже. Первым делом определяется тип металла, на который будет осуществляться монтаж заклепки. Далее необходимо знать, какой диаметр у болта или у модуля, который будет фиксироваться благодаря этой заклепке. Согласно указанному диаметру подбирается соответствующая заклепка. Измеряется ее внешний диаметр и подбирается сверло, которое будет на одну десятую долю по диаметру превышать заклепку. Это необходимо для того, чтобы последняя без особых усилий и препятствий поместилась на своем месте.

Электрической или аккумуляторной дрелью. Осуществляется сверление металла в требуемом месте. После этого вставляется крепежный элемента на посадочное место. Если его необходимо разместить в определенном положении, тогда его лучше придерживать руками. Для шестигранных отверстий можно использовать специальные пробойники, если речь идет о тонком металле. Если толщина металла больше длины крепежного элемента, тогда отверстие необходимо сверлить немного больше в глубину, чем крепежный элемент, но делать сквозную проходку нет необходимости. После этого подбирается сердечник заклепочника, который по резьбе подходит к устанавливаемому элементу. Производится сведение рукояток или вращение болта, чтобы часть заклепки деформировалась и зафиксировалась в отверстии.

Слишком больших усилий прикладывать не стоит, т. к. можно сорвать резьбу, которая впоследствии будет использована для фиксации требуемой детали. Необходимо убедиться, что заклепка установлена в требуемом положении. После этого можно осуществить фиксацию требуемого изделия посредством винта или болта.

Рекомендации по выбору инструмента

Если вы хотите, чтобы инструмент прослужил вам долго, вы должны не только знать, как выбрать заклепочник ручной, но и соблюдать аккуратность во время пользования им. В противном случае он быстро сломается в ваших руках, даже если это будет дорогой профессиональный инструмент от известного бренда.

Цена — один из важных факторов, которые следует учитывать при выборе этого устройства

Но помимо него, немаловажное значение имеют и другие характеристики:

Материал заклепок. Для соединения алюминиевых деталей вы можете купить любой из доступных в магазинах инструмент. Если же вам предстоит выполнять фиксацию стальных деталей, то советуем сделать выбор в пользу более мощных заклепочников.
Удобство применения. Если вы планируете использовать для соединения крепежи разного диаметра и из разного материала, то имеет смысл приобрести двуручную модель
При выборе инструмента советуем обратить внимание на его головку. Желательно, чтобы она была поворотной
Тогда вы с легкостью сможете выполнить соединение и на сложных участках. Перед покупкой не помешает выяснить, присутствует ли в комплектации набор сменных насадок

Об этом особенно стоит побеспокоиться тем, кто собирается использовать для соединения разные крепежи.
Важной характеристикой, которую необходимо учитывать при выборе заклепочника, является наличие контейнера для отходов. Особенно он будет незаменим тем мастерам, которые собираются возводить забор на территории или укладывать кровлю.

Виды заклепок

Соединение, которое получено с использованием заклепок является неразъемным. Внешний вид такого рода сочленений может отличаться. Это зависит от того, какие заклепки использовались в процессе. Внешний вид определяется условиями, в которых будет эксплуатироваться конкретное соединение. Чаще всего от соединения с заклепками требуется герметичность, чтобы вода или холодный воздух не попадал внутрь предмета или помещения. Чтобы добиться такого результата, заклепки часто располагают в несколько рядов. Их монтаж производится с использованием ручных или электрических инструментов. Ручные заклепочники дают возможность выполнить ограниченный объем работы в определенные сроки. С электроинструментом, объемы и качество возрастает.

Обратите внимание! В продаже доступны различные насадки для дрелей и шуруповертов, которые позволяют быстро смонтировать заклепку. Алгоритм создания сочленения с заклепками сводится к выбору места для крепежа, сверлению отверстия и фиксации оснастки

С использованием такого крепежного материала практически нет ограничения в том, какие элементы можно фиксировать между собой. При этом структура компонентов остается без повреждения. Недостатком для многих является трудоемкость процесса, которая включает в себя использование различных инструментов. В некоторых случаях требуется дополнительная герметизация швов. По времени он занимает больший промежуток времени, чем сварка или использование саморезов

Алгоритм создания сочленения с заклепками сводится к выбору места для крепежа, сверлению отверстия и фиксации оснастки. С использованием такого крепежного материала практически нет ограничения в том, какие элементы можно фиксировать между собой. При этом структура компонентов остается без повреждения. Недостатком для многих является трудоемкость процесса, которая включает в себя использование различных инструментов. В некоторых случаях требуется дополнительная герметизация швов. По времени он занимает больший промежуток времени, чем сварка или использование саморезов.

Заклепки различаются по способу фиксации и инструмента, который для этого понадобится. Изначально крепежный материал представлял собой небольшой цилиндр из металла. Чтобы зафиксировать детали с его помощью, необходимо было получить доступ к двум сторонам детали. Основным инструментом служил молоток, которым производилось расклепывание. Самым распространенным вариантом на данный момент является использование трубчатого крепежа или вытяжных заклепок. Фиксация с их помощью производится ручным или автоматическим заклепочником, который вытягивает шток с утолщенным наконечником. Последний и развальцовывает одну из частей. При этом не требуется доступ со второй стороны.

Другим вариантом, который сегодня широко применяется в производстве, являются винтовые или резьбовые крепежи. По внешнему виду фиксаторы напоминают полую трубку, в которой есть резьба. Для ее обработки понадобится особый заклепочник. В него монтируется стержень, а сам он помещается внутрь заклепки. После сдавливания рукоятки внешняя часть заклепочника удерживает фиксатор внутри, не давая ему сместиться. При этом происходит вытягивание стержня, который сжимает заклепку, увеличивая ее диаметр и плотно стопоря в отверстии. Такой способ монтажа можно без особых сложностей разделить на двух рабочих. Один из них сверлит отверстия и вставляет клепки, а второй обжимает их инструментом.

Related Posts via Categories

• Класс прочности болтов – насколько хорошо метизы противостоят разрушению?
• Анкерный болт с гайкой – испытанный вариант крепежа
• Дюбель-гвоздь – какие крепежные изделия самые качественные?
• Анкерные болты – особый вид крепежа для сложных конструкций
• Обозначение болтов по ГОСТ – ориентируемся в мире метизов
• Как заклепать заклепку – автоматические и ручные методы для разных материалов
• Изготовление болтов – понятный технологический процесс
• Игольчатый пружинный шплинт – ушастый крепеж для сферы машиностроения
• Высокопрочные болты – полная информация о крепежных изделиях
• Размеры вытяжных заклепок – над чем следует подумать при расчете?

Виды заклепок

Для каждого типа заклепочного инструмента подходят соответственно только такие же типы заклепочного крепежа.

Вытяжная

Крепежное изделие, которое состоит из двух основных частей. Первая часть – полый цилиндр (тело заклепки) со сквозными отверстиями с обеих сторон, и буртиком (головкой заклепки) с одной стороны.

Тело заклепки сделано из легко поддающегося деформации металла. Диаметр цилиндра – это и есть размер крепежного материала. Вторая часть – стержень (сердечник заклепки), в два раза длиннее самого тела заклепки. Делается из высокопрочной стали. Сердечник проходит сквозь все тело заклепки и на одном конце имеет уплотнение, которое называют головкой стержня. Диаметр головки стержня чуть больше диаметра тела заклепки. По внешнему виду стержень заклепки напоминает гвоздь.

Вытяжные заклепочные крепежи в зависимости от своего предназначения бывают таких типов:

1. Потайные – место соединения имеет плоскую поверхность;
2. Обычные с буртиком – стандартное и наиболее часто используемые;
3. Обычные с крупным буртиком используются при соединении двух разных по мягкости материалов.
4. Увеличенный буртик позволяет более равномерно распределить прижимное усилие на поверхности соединения и не вызывает деформацию материала;
5. Герметичные заклепки с газоводонепроницаемым корпусом. Название говорит само за себя – используются для воздухонепроницаемых и водонепроницаемых соединений.

Резьбовая

Впрочем как и вытяжная, состоит из полого цилиндра, сделанного из мягкого металла. Внутри тела нанесена метрическая резьба. Некоторые виды имеют снаружи и на буртике рифленую поверхность. По форме тела заклепочный крепеж делится на: круглые, шестигранные, рифленые.

Резьбовая заклепка соединяет очень тонкие материалы, там где вытяжной крепежный материал не даст крепкого соединения и устойчивости при вибрации. Такой вид заклепывания используют и в труднодоступных для соединения местах – системы вентиляции и кондиционирования, медицинская мебель, автомобильные детали и стеллажи.

Тело вытяжных и резьбовых заклепочных крепежей производятся из мягких металлов – медь, алюминий, сплав алюминия и кремния. Стержни вытяжного крепежного материала делают только стальные. В качестве защиты от коррозии на заклепки наносится покрытие из цинка. Если детали предполагается использовать в агрессивной внешней среде, тогда заклепки выполняются из нержавеющей стали

Особенности монтажа заклепки-гайки

Для того чтобы установить заклепку-гайку в металлическую пластину, в самой заготовке необходимо сделать отверстие.

В зависимости от типа заклепки-гайки, отверстие может быть разным. Например, для обычной цилиндрической заклепки подходит цилиндрическое отверстие.

Для шестигранной заклепки необходимо делать отверстие шестигранной формы. Однако такое отверстие можно сделать только специальным инструментом или на лазерном станке.

Поэтому шестигранные заклепки обычно используют на производствах, где имеется возможность сделать в деталях и заготовках шестигранное отверстие.

Отверстие именно такой формы необходимо для того, чтобы заклепка максимально была защищена от проворачивания в материале.

Очень важным моментом является выбор сверла для того чтобы сделать правильный диаметр отверстия под заклепку-гайку.

Каждая заклепка имеет определенный наружный диаметр, и сверло должно быть больше этого диаметра на 0,1 мм.

Также для уверенности можно свериться с каталогом завода-производителя, потому что данный показатель иногда может немного отличаться.

Обзор видов

На данный момент в соответствующем сегменте современного рынка метизов представлен широкий ассортимент рассматриваемых приспособлений для крепежа. Производятся болты-заклепки, варианты с цилиндрическими бортиками, глухие и прочие резьбовые заклепки. С одной стороны это позволяет в каждом конкретном случае подобрать наиболее подходящие заклепки с учетом всех актуальных критериев. В то же время подобное разнообразие становится причиной определенных трудностей при выборе.

В первую очередь речь идет о материале, из которого изготавливаются заклепки, последние могут быть:

• стальными;
• сделанными из «нержавейки»;
• медными;
• выполненными из алюминиевого сплава.

По виду резьбы

В данном случае речь не идет о приспособлениях с наружной резьбой. Имеются в виду два варианта исполнения заклепок с внутренней резьбой.

• Гаечные с резьбой от М4 до М8, предназначенные для неразборного соединения. Целесообразнее устанавливать при отсутствии доступа к обратной стороне деталей.
• Винтовые с резьбой от М3 до М16, с помощью которых создается разборное соединение.

По типу головки

Кроме материала изготовления и особенностей резьбы, описываемые крепежные приспособления делятся на виды с учетом особенностей головки. Существуют две категории моделей.

1. С плоскими головками – применяются на небольших по площади поверхностях.
2. С потайными головками – устанавливаются при необходимости создания минимально заметных соединений.

По профилю ножки

С учетом данного параметра все представленные в продаже крепежные приспособления можно разделить на следующие три типа.

1. Гладкие, которые рекомендуется использовать при необходимости соединения элементов конструкций, выполненных из мягких и хрупких материалов.
2. Рифленые – заклепки с резьбой, предназначенные, ориентированные на выполнение монтажных работ, связанных с креплением более твердых материалов. Подобная обработка поверхности позволяет минимизировать возможность проворачивания ножки.
3. Шестигранные – еще одна категория изделий, рассчитанная на прочные материалы. Профиль в данном случае практически полностью исключает возможность проворота заклепки в процессе ее установки и фиксации.

По виду бурта

Принимая во внимание особенности данной части метизов, следует отметить, что существуют заклепки со следующими типами буртов

• Цилиндрические.
• Потайные.
• Уменьшенные.

Выбор в пользу моделей с потайным или уменьшенным буртом делают, если требуется максимально уменьшить зазор между соединяемыми деталями. Также необходимо помнить о нескольких важных моментах в контексте подготовки деталей и нюансов выполнения монтажных работ. В соответствии с актуальными правилами и нормами, перед установкой любых типов заклепок всегда выполняется зенковка посадочных отверстий.

По назначению

Сейчас на рынке можно найти практически любые резьбовые заклепки, включая модели для пластика, а также рассчитанные на использование при монтаже заклепочника. С учетом назначения можно выделить следующие разновидности моделей:

• с повышенной электропроводностью;
• с усилием, обеспечивающим возможность растяжения или же вдавливание;
• предназначенные для создания максимально герметичных соединений;
• имеющие головки увеличенных размеров;
• с дюймовой резьбой;
• имеющие на поверхности специальные метки, рассчитанные на быструю визуальную идентификацию;
• с качественной и эффективной виброизоляцией.

Клещи

Специализированные магазины реализуют клещи, которыми удобно делать зажим, они похожи на плоскогубцы. Лучше посмотреть, чтобы была подходящая насадка для клепки. Перед этим на месте фиксации делается прокол, но чуть меньше, чем нужно по самой детали. Выполняется это спицей или же лезвием — они подготавливаются заранее.

Лицевая часть фиксирует кнопку. Все делается ровно, чтобы после крепления не происходило сдвига. Из пластика монтируется фигура для удобного крепления. Она делается с двумя дырками (сверху и снизу). После этого аккуратно укладывается клепка в созданную конструкцию. При использовании щипцов нужно применять максимум силы. Страха не должно быть, иначе ничего не выйдет.

Соединение деталей инструментом

Как уже говорилось выше, наиболее популярным в быту является вытяжной заклепочник ручного типа. В состав данного устройства входит гильза и стержень. А теперь разберемся, как работает заклепочник ручной вытяжного типа.

Сначала гильза вставляется в заранее подготовленное отверстие, после чего берем заклепочник, который втягивает в себя стержень. Останется только нажать на рукоятку инструмента и гильза расплющится, образуя прочный и надежный крепеж. Все это займет совсем немного времени и сил.

У данного устройства есть свои преимущества. Во-первых, можно им работать даже тогда, когда свободна только одна сторона заготовки. Также ручным вытяжным заклепочником можно пользоваться даже на весу, не применяя других дополнительных элементов.

Конечно, не стоит забывать о качестве самой заклепки, от этого тоже зависит надежность крепления.

Виды заклепочных швов

Если говорить о способе соединения листов, то заклепочные швы бывают внахлест (один лист накладывается на другой) и встык. Стыковочные швы могут быть с одной или двумя накладками. С накладками более надежные, применяются в ответственных и нагруженных местах.

Виды заклепочных швов: внахлестку и в стык с накладками

По расположению заклепок:

Располагаться они могут друг напротив друга или в шахматном порядке. Швы могут быть прочными, плотными (герметичными) или прочно-плотными. Плотные выполняют с помощью эластичных прокладок, закладываемых между соединяемыми деталями. Прочно-плотные применяются, в основном, в котлах. Сейчас их чаще заменят сваркой.

Что такое заклепочник и как он работает

Заклепочники или клепальники — устройства для установки заклепок. Под разные типы крепежа есть специальные инструменты. Есть отдельные под вытяжные, винтовые заклепки. Есть также универсальные модели, но они относятся к группе профессионального инструмента, соответственно, стоят солидно.

Один из вариантов использования

Чтобы выбрать заклепочник правильно, желательно понимать как он работает. Независимо от типа заклепок, с которыми работает агрегат, принцип клепки всегда один: устройство развальцовывает вторую (дальнюю) часть заклепки, формируя закрывающую головку. Отличаться может только способ развальцовки:

• При установке вытяжных заклепок, губками захватывается и тянется стержень. На конце стержня есть шарик, который упирается в край корпуса заклепки и сминает ее. При достижении определенного усилия, стержень обламывается.

• Установка винтовых заклепок отличается. Внутри полого корпуса нанесена резьба. В этот метиз вкручивается винт подходящего диаметра. При закручивании он начинает подтягивать край заклепки, за счет чего и развальцовывается пластичный металл (см. видео ниже).

• При установке пустотелых заклепок (пистонных) происходит просто развальцовка конусообразной насадкой. Пистонные заклепки применяются в ненагруженных местах, но чаще не в стройке, а для отделки или при соединении деталей из кожи, ткани и т.д.

В общем, процесс понятен. Как видите, отличия только в том, что в одном случае надо тянуть стержень, в другом — крутить винт, в третьем — прижимается конусная насадка

При выборе типа заклепок, обратите внимание, что инструмент под вытяжные недорог, а вот для винтовых стоит, обычно, немало. Этим в основном и ограничивается применение винтовых заклепок

Ну, и тем, что они полые — негерметичны.

Принципы установки вытяжных заклёпок при помощи заклёпочника

Вышеозначенный инструмент располагает несколькими техническими особенностями:

• несколько насадок для заклёпок различного диаметра;
• ключ для смены насадок;
• фиксатор ручек.

Чтобы воспользоваться заклёпочником предварительно необходимо просверлить отверстия, которые по своему диаметру в точности совпадают с диаметром выбранной заклёпки.

Далее длинная часть заклёпки устанавливается внутрь заклёпки. Обе соединяемые поверхности максимально плотно сжимаются свободной рукой. Во избежание получения травм рекомендуется использовать пассатижи или любой другой аналогичный инструмент.

При этом заклёпочник «откусит» лишнее от вытяжной части.

Как сделать своими руками?

Если под рукой нет подходящего готового инструмента, его вполне можно изготовить своими руками. Для этого не нужны чертежи или сложные схемы. Простейшее приспособление для установки резьбовых заклепок можно сделать из обычного болта и гайки, также пригодится обычный подшипник, какие применяют для втулок. Рассмотрим порядок работы.

• Подобрать болт по диаметру заклепки. Он должен свободно заходить в ее резьбу.
• Закрепить гайку на поверхности болта.
• Подшипник устанавливается в качестве амортизатора, предотвращая неравномерную подачу давления, исключает заклинивание. Между заклепкой и подшипником на поверхности винта ставятся шайбы. Их точное количество зависит от того, как глубоко крепеж должен войти в поверхность материала.
• Поверхность заклепки совмещается с отверстием. Внутри нее установлена конструкция самодельного заклепочника.
• Гайка заклинивается ключом внизу. Винт выворачивается, создавая усилие, подаваемое на заклепку. Крепежный элемент сплющивается, обжимая края отверстия.

Оптимален для такого самодельного инструмента болт с внутренней головкой-шестигранником. Его удобно использовать в качестве рычага. В любом случае такая конструкция не подлежит переделке, она рассчитана на 1 раз.

Как выбрать?

При выборе инструмента для установки заклепок с внутренней резьбой очень важно убедиться в том, что он будет соответствовать желаемым параметрам. Важное значение имеет диаметр гаек, с которыми ведется работа

Если ручные виды клепальников еще справляются с крепежом размера М5-М6, то для вариантов М8, М10, М12 потребуется уже профессиональный аккумуляторный вариант или двуручная модель трещоточного типа. Нужно отметить также ряд важных критериев выбора.

Тип материала заклепок

Важно понимать, что большинство недорогих клепальников рассчитаны на работу с мягким алюминиевым крепежом. Для установки стальных гаек они не подходят, инструмент может заклинить

Если планируется работать с титановыми или нержавеющими заклепками, лучше выбирать аккумуляторные или ручные трещоточные модели инструмента.

Прилагаемое усилие. Для домашнего использования будет достаточно двуручного заклепочника любого типа — со смыкающимися рукоятками или трещоточного. Если работать предстоит на открытом воздухе или в условиях дачи, лучше приобрести аккумуляторную модель. Она справится и с заклепками большого диаметра, и с миниатюрными вариантами.

Тип головки. Наиболее универсален поворотный элемент, легко устанавливающийся в любом желаемом положении — сбоку или прямо. Это обеспечивает более удобный доступ к сложным участкам для работы. Важно, чтобы он надежно заклинивался в выбранной позиции. Если предстоит выполнять самые простые операции, можно взять простой клепальник с боковой головкой.

Комплектация. Дополнительный комплект сменных головок, специальные монтажные ключи, смазка для инструмента. Все это должно присутствовать в базовой комплектации качественного товара. Кроме того, у аккумуляторной модели должны быть сменные щетки для двигателей соответствующего типа, кейс для хранения, зарядное устройство, иногда – сменная АКБ.

Целесообразность покупки. Если инструмент не планируется использовать регулярно, целесообразнее будет приобрести насадку на шуруповерт для установки заклепок. При частом применении резьбовых соединений стоит подобрать модель, оптимально соответствующую имеющемуся бюджету.

Все эти факторы напрямую влияют на выбор подходящего заклепочника для работы с резьбовыми гайками. Стоит учесть, что разница в стоимости между ручным и аккумуляторным инструментом довольно велика. Нужно обязательно заранее оценить объемы работ. Пневматический и гидропневматический варианты стоит рассматривать только для покупки в промышленных целях.
