Откуда берется грязь в системе

В воде содержится много металлов и известковых соединений, которые образуют наслоения в виде накипи на стенках труб. А если трубопровод используется долгое время и при этом ни разу не проходил технического обслуживания, то наслоения увеличиваются, сужая проток для прохождения теплоносителя.

Но это не единственная причина отсутствия движения в трубах. Засорение может происходить другими частичками мусора. Это могут быть кусочки нитки, металлические частички или крупицы, которые оторвались от внутренней части трубопровода.

Самый неприятный сюрприз может произойти, если в частном доме металлические трубы установлены давно и до сих пор эксплуатируются. Даже после периодической чистки железо подвергается коррозии.

Мелкие частички отрываются вместе с потоком теплоносителя, направляются к выходу из системы и попадают в фильтр котла системы отопления, где и оседают.

Профилактика или регулярная очистка: выбор оптимального режима эксплуатации

Следует подробнее изучить защиту от накипи. Песок, царапающий стенки труб, заметен. Его не трудно отделить простейшим фильтром для очистки системы отопления. Соли изначально присутствуют в растворенном состоянии. Они не нарушают прозрачность, при небольшой концентрации не различимы по вкусу.

Даже при малой концентрации (менее допустимой нормы 7 мг-экв/литр) такие примеси активно преобразуются в твердые частицы. Процесс ускоряется в самых горячих местах системы. Накипь блокирует перемещение жидкости, что сопровождается тепловым разрушением функционального узла. Возникновения таких неисправностей в отопительный сезон сопровождается крупными финансовыми затратами на восстановление работоспособности. Хуже всего, когда авария произошла в отсутствии хозяев. В этом случае ледяные пробки способны разорвать трубы.

Понятно, что любой внимательный человек обратит должное внимание именно на эту проблему. Однако не всегда, получается, принять правильное решение

Сложности возникают при выборе подходящего оборудования для очистки системы отопления из большого количества разнообразных тематических предложений.

Чтобы упростить задачу, некоторые пользователи применяют очистку. Такие услуги предлагают специализированные сервисные предприятия. Они рекомендуют промывать теплообменник газового котла каждые 2-3 года, а в индивидуальных случаях — чаще. Для выполнения процедуры пользуются агрессивными химическими реагентами на основе кислот, которые способны разрушить прочные кальциевые образования.

Эти же операции можно выполнить самостоятельно. Однако надо помнить, что понадобится качественное специализированное оборудование, точный выбор реагентов, строгое соблюдение правил технологии. В результате общие затраты могут получиться больше, чем при обращении к профессионалам.

В ходе воспроизведения методики опытные специалисты контролируют процесс удаления примесей по изменению цвета жидкости. В радиатор добавляют специальный реагент, который выполняет функции индикатора. Однако нет никаких способов проверки состояния стенок труб. Кислота разрушает металл, паяные соединения. Это негативное воздействие оперативно проверить невозможно. Как и в случае с накипью повышается вероятность аварийных ситуаций.

Есть ли смысл создавать новые проблемы в ходе очистки? Гораздо разумнее предотвратить образование накипи. Такой подход поможет сохранить долговечность и безупречное функциональное состояние отопительного оборудования — радиаторов, труб, котлов.

Приведенные рекомендации не исключают необходимость обычных профилактических мероприятий перед очередным отопительным сезоном. Регламентное обслуживание содержит следующие этапы:

• промывка системы;
• очистка и замена фильтров;
• удаление загрязнений из топки, дымохода, трубопровода;
• проверка и настройка горелки, внешних датчиков и других функциональных компонентов.

Как понять, что вода в системе отопления требует смягчения

Вода из поверхностных источников или не самого чистого водопровода – гарантированно жесткая и для использовании в отопительном контуре газового котла нуждается в смягчении. Убедиться в этом можно на простых примерах: накипь в чайнике или известковый налет на кране.

Теплообменник газового котла в разрезе. Использование загрязненного жесткого теплоносителя и отсутствие регулярной чистки привело к тяжелым последствиям: накипь и практически полное засорение.

Чтобы убедиться наверняка и проверить даже чистую воду со скважины, можно приобрести тест-полоски для определения жесткости воды. Они продаются в магазинах с кофемашинами или фирменных магазинах бытовой техники, зоомагазинах. Представляют из себя бумажные полоски, покрытые реагентом, которые необходимо опустить в воду, а затем сравнить их цвет с «палитрой результатов».

Согласно действующему ГОСТу 31865-2012, единица измерения жесткости воды – °Ж (градус жесткости):

• до 2°Ж – мягкая;
• от 2 до 10°Ж – средней жесткости;
• более 10°Ж – крайне жесткая.

С чего начать

В первую очередь надо сделать анализ воды из скважины или колодца. А тем более, если водозабор производится из открытого водоёма. Основная задача анализа – показать, какие примеси в жидкости содержаться

Почему это так важно. Все дело в том, что фильтры для воды в частном доме – это приборы, которые классифицируются по двум основным параметрам:

какие примеси надо удалять;

способ очистки.

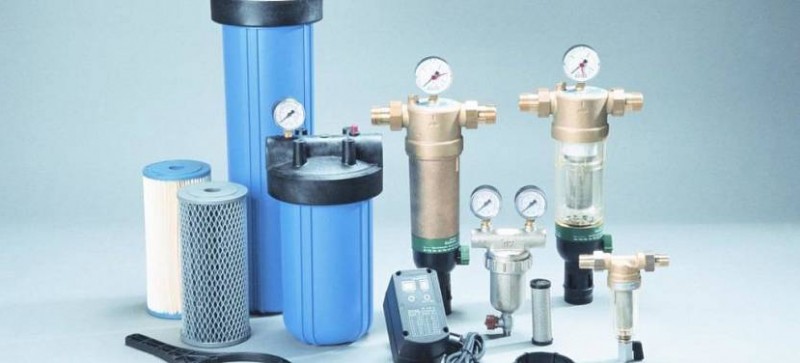

Универсальных моделей на рынке не так много. В основном предлагаются приборы, с помощью которых можно удалить те или иные растворенные или нерастворённые частицы, загрязняющие водную массу. Что касается второй позиции, то тут модельный ряд небольшой. Он состоит из пяти групп:

• фильтры, с помощью которых проводят только механическую очистку;
• применяется технология абсорбции, где удаляются не только взвешенные частицы, но и запах, от разлагающейся органики;
• антибактериальная очистка воды;
• смягчение с применением технологии ионного обмена;
• комплексный подход с использованием всех вышеперечисленных факторов.

Фильтры для механической очистки водыИсточник i.pinimg.com

Есть ещё один вид классификации, в основе которой лежит способ установки фильтра. Давайте рассмотрим её более подробно, потому что именно монтаж и правила установки часто влияют на стоимость фильтрующего прибора.

И сразу же оговоримся, что не будем рассматривать в статье два варианта: кувшины и насадки. Просто отметим, что первый – это переносной вариант, который к водоочистке никакого отношения не имеет. Второй – более современная модель. Это небольшой фильтр, который насаживается на сливной патрубок смесителя или крана. Его эксплуатационный ресурс небольшой, проходящая через фильтр вода идёт с небольшим напором, стоит в два-три раза дороже кувшина. На рынке, правда, появились модели насадок, производители которых гарантируют и высокое качество фильтрации воды, и длительный срок эксплуатации приборов.

Водяные фильтры насадкиИсточник navseruki.guru

2 Где устанавливать?

Разберемся с тем, где и как следует установить фильтр для отопления. Установка фильтра зависит от того, какой прибор мы собираемся монтировать.

Фильтр грубой очистки эксплуатируется меньше всего, но обойтись без него никак нельзя. Грязевики, как их называют в народе, необходимо установить так, чтобы они отсеивали крупные отходы со всей жидкости, что поступает в систему отопления.

Фильтр тонкой очистки с мембраной

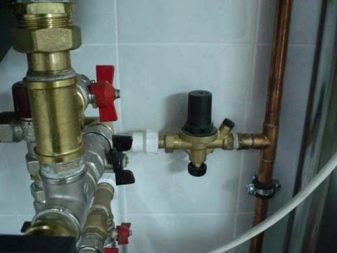

Желательно установить фильтр грубой очистки на входе в систему либо на входе в конструкцию насоса. Если трубопровод большой, с огромным количеством радиаторов, то рекомендуется установить грязевики на всех развилках, особенно между этажами.

Фильтры тонкой очистки выполняют более уточненные задачи и их в процентном соотношении на один трубопровод нужно больше. Лучше всего они работают в тандеме с грязевиками, но только если смонтированы после первых.

Магнитный фильтр, выполняющий довольно специфичные задачи по удалению из потока металлических частиц, следует монтировать на входах в систему, а также для безопасности, перед входной трубой обогревателя.

2.1 Виды и отличия

Подбирая фильтр для котла, нужно обратить внимания на его разновидности. Частично мы уже отметили несколько самых популярных разновидностей фильтров.

Бывают фильтры:

• Грубой очистки;
• Тонкой очистки;
• Магнитные.

Разберем каждый вариант по отдельности. Начнем с образцов для грубой очистки, так как без них не обойдется ни один отопительный контур любого частного дома.

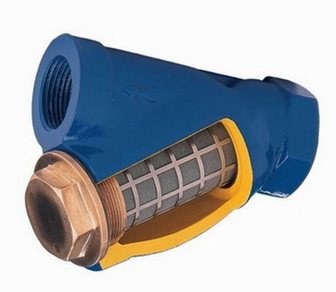

Фильтры грубой очистки или грязевики – это простые фитинги, занимающиеся отсеиванием лишних частиц из потока внутри контура.

Отсеиванием занимается сетчатый элемент. Сам фильтр являет собой муфту с косой конструкцией. Внутри муфты находится сетчатый фильтр, а также, если у вас современная модель, маленький отвод для накопления отходов.

Фитинг для тонкой очистки, как правило, монтируется после грязевика. На нем уже установлен сетчатый или мембранный фильтр, с мелкими порами. Средний диаметр поры 100 мкм.

Таким образом, устройству удается отфильтровать большую часть отходов, способных затем превращаться в осадок. К ним относят различные магниевые соли, частицы хлора, ржавчины и т.д.

Магнитный фильтр для котла

Доказано, что наличие фильтров грубой и тонкой очистки положительно сказывается на состоянии труб и радиаторов в системах отопления.

Осталось рассмотреть магнитный образец. Магнитный фильтр несколько отличается от рассмотренных нами выше. В нем основную работу, как уже наверняка ясно из названия, осуществляет магнитный механизм.

Магнитный образец выполняет простую и очень полезную задачу – убирает все оставшиеся частицы железа и ржавчины. Причем делает это он благодаря двум или четырем магнитам, расположенным внутри муфты.

Пользу, которую приносит магнитный очистительный прибор для отопительного контура и котла сложно переоценить.

2.3 Монтаж и обслуживание

Дадим несколько советов, как лучше всего использовать комбинацию из очистительных приборов, для максимального повышения срока эксплуатации отопительных систем частного дома.

С нашей точки зрения, правильно будет использовать все типы фильтров. Не стоит скупиться. Стоимость фильтра чуть больше стоимости обычного фитинга, а вот ремонт или очистка труб обойдется вам намного дороже.

На входах в систему рекомендуем поставить фильтр грубой очистки. Если поток небольшой и идет по единственной трубе, то хватит и одного образца. В противном случае правильно будет смонтировать один фильтр в станции подкачки жидкости непосредственно возле насоса, а второй на входе в отопительный контур.

Образцы для тонкой очистки рекомендуем ставить сразу после грязевиков.

Магнитные фильтры монтируют непосредственно перед входом в трубы отопительного контура и дополнительно на входной трубе к обогревателю.

Очистительные элементы необходимо время от времени очищать, а если они слишком засорились — полностью заменять.

Желательно раз в сезон, лучше всего летом, снимать детали, промывать под проточной водой и менять кассеты, если в этом есть необходимость.

Следите за состоянием мембран и сеток внутри муфт. Потеря пластичности и слишком большая выпуклость сигнализирует о чрезмерной изношенности мембраны. В таком случае ее надо менять.

Портал об отоплении » Водяное отопление

Признаки загрязнения чугунной батареи

Так как после окончания отопительного сезона вода из системы сливается, и все лето она стоит сухой, это вызывает образование коррозии даже у самого устойчивого к ней металла. Долгие годы небольшие образования ржавчины не причиняют вреда теплосети и ее элементам, но со временем слои ржавчины становятся толще, изменяя качество и эффективность работы радиаторов.

Предлагаем ознакомиться Вентиляция чердака в частном доме своими руками

Заметить, что требуется промывка чугунных батарей можно по нескольким признакам:

• Если в отопительный сезон обнаруживается, что одна из секций или весь радиатор холоднее, чем остальные приборы, то это явный признак, что каналы в нем замусорены или сужены налетом ржавчины.
• Когда температура стояка превышает нагрев батареи, это еще один признак, что горячая поступает в нее не в полном объеме.
• В том случае, если во всей квартире батареи чуть теплые, не следует сразу ругать «нерадивых» работников теплосети. Нужно узнать у соседей, насколько горячие батареи у них. Если в их в квартире тепло, то следует подумать о том, как промыть чугунные батареи в условиях работы теплосети.
• Еще одним явным признаком засорения может быть неравномерный нагрев батареи. Если это не воздушная пробка, что легко проверить, открыв кран Маевского, то значит, это накипь или мусор.
• Случается так, что в одном радиаторе одна секция холодней другой. Это означает, что канал в этом месте засорен. Так как промывка чугунных радиаторов по отдельным секциям невозможна, то придется демонтировать всю конструкцию.

Это основные признаки, указывающие на то, что батареи нуждаются в чистке. Чтобы не доводить дело до таких крайностей, лучше проводить профилактическую промывку обогревателей, хотя иногда можно доверить этот процесс работникам теплосети перед началом нового отопительного сезона.

Основным поводом задуматься о том, что требуется промывка батарей отопления, является появление следующих признаков:

• увеличение потребления энергоресурсов для достижения привычной температуры в помещениях;
• заметная на ощупь разница в температуре радиаторов и подходящих к ним труб;
• неравномерный нагрев радиаторов, когда их верхняя часть становится намного горячее, чем нижняя;
• при работе отопительного котла появляется посторонний шум, потрескивание;
• увеличенное время прогрева системы отопления.

Как выбрать — критерии

Изучив типы фильтрационных систем, нужно узнать характеристики воды, изначально подающейся в дом. Загородные усадьбы лишены привилегий центрального водопровода, выяснить состав воды можно, заказав анализ в лаборатории.

Такая трата обоснована, в будущем можно сэкономить, приобретя адекватные устройства фильтрации и избежать проблем со здоровьем. Часто одного фильтра недостаточно и требуется обеспечить очистку ступенчатой системой устройств, которые можно выбрать в соответствии с ситуацией:

Типы фильтров	Скважина	Центральный водопровод
Механический донный	Песчаные грунты и с большим количеством взвеси. Не требуется при известковых грунтах	не требуется
Грубой очистки	Дисковый или осадочный	При необходимости фильтрации больших объемов воды	не требуется
сетчатый	Большое количество взвеси при необходимости фильтрации крупными объемами или в целях максимальной экономии
картриджный	Для получения воды технического качества (не питьевой)	При низких характеристиках водопроводной воды
Тонкой очистки	сорбционный	Для получения питьевой воды: улавливания основных растворимых загрязнителей, а также для очищения от соединений хлора
ионообменный	Для воды с повышенным содержанием железа
мембранный	При необходимости получения слабоминерализованной воды или при высоком содержании растворимых загрязнителей

Магистральные типы фильтров необходимы для первоначальной очистки воды для бытовых нужд. При повышенном содержании соединений кальция требуются устройства-«умягчители», поскольку именно эти загрязнители провоцируют отложение накипи и выход из строя нагревательных элементов и труб.

Умягчители выпускаются в виде самоочищающихся приборов ионного действия, компактнее, чем устройства колонного типа.

Для обеззараживания воды в загородном доме используются УФ-лампы. Жесткое излучение убивает микроорганизмы в воде. Современные системы очистки позволяют комбинировать фильтры в соответствии с особенностями состава воды, заменяя или добавляя нужные картриджи.

Обратите внимание! Выбирая фильтр, следует обязательно обращать внимание, в каком температурном диапазоне он применим.

Монтаж

Чтобы выполнить установку очистителя в систему правильно, нужно учесть основные нюансы и знать технологию монтажа. Делать все нужно в соответствии с требованиями ГОСТ, согласно которым фиксацию любого устройства производят при температуре не ниже -20 градусов при давлении не более 2,5 МПа. Монтаж водяного фильтра выполняют преимущественно на трубе обратки перед циркуляционным насосом либо котлом, если насос уже является его частью. Это позволит удалить из теплоносителя загрязнения разного типа при круговом движении по контуру. Монтаж фильтра на систему отопления выполняют посредством разводного ключа либо сварки.

Предварительно перекрывают кран основного стояка, остатки жидкости сливают в заранее подготовленную емкость. Поскольку работа может быть грязной, стоит закрыть напольное покрытие плотными тряпками, а в месте слива полиэтиленом. Воду сливают максимально, при необходимости промывают радиаторы и трубы. Если они будут забитыми до установки, можно не ждать эффективной работы теплоносителя. Исходя из типа устройства, выполняют его установку на трубопровод. Для этого используют ключ либо сварку, при этом следят, чтобы отсек для шлама располагался внизу: грязь и сгустки ржавчины должны оседать вниз, что исключено, если емкость расположена вверху устройства. Это правило касается всех типов грязевиков независимо от метода их крепления (вертикального либо горизонтального).

Если перед соединением выполнялась промывка системы, нужно удалить с поверхностей мест крепления остаточную ржавчину, чтобы она не стала причиной нарушения герметичности соединительных узлов. Если планируются сварочные работы после обрезки участка трубы, нужно выбрать удобный инструмент для качественного снятия фаски. Когда нет опыта работы со сваркой, лучше доверить установку специалисту, который сделает работу качественно и герметично.

Фильтр для системы отопления дома: Виды, Установка

Большинство домовладельцев, которые хоть раз сталкивались с поломками отопительной системы знают, в какую копеечку может обойтись ремонт. Причин возможных поломок масса. Начиная от перебоев с напряжением, заканчивая примесями тяжелых металлов в воде. Именно нечистоты в теплопроводнике, чаще всего становятся причиной поломки. О том, как уберечь себя от непредвиденных затрат, защитив себя от грязи в проводнике и пойдет речь в данной статье.

Для стабильной работы, необходимо устанавливать специальный фильтр для воды, который встраивается в систему, блокируя на себе мелкие частицы, которые могут попадать в систему.

Фильтры устанавливаются независимо от типа котла, его мощности и других специфик.

Виды фильтров

Существует огромное множество всевозможных фильтров, но основных видов не так много. К ним можно отнести:

• Фильтр грубой и предварительной очистки. Выглядит в форме отстойника с колбой, в которой скапливается вся грязь.  Устанавливается, как правило, непосредственно на проточную трубу, к центральной сети водоснабжения.
• Фильтр тонкой очистки. Способен задерживать остатки грязи до 100 мкм.  Фильтр представляет собой пластины цилиндрической формы, крепятся, как правило, к стенкам трубы. Данный вид очистной системы является вторичным, используется в качестве дополнительного этапа очистки.
• Магнитный фильтр. Задерживает металлические остатки, ржавчину и т.д. Представляет собой два магнита, с противоположными полюсами. При прохождении через магнитное поле, образованное с помощью магнитов, металлические частички задерживаются, что в свою очередь блокируют прохождение возможных остатков дальше, в систему.

Как установить фильтр для отопительной системы?

Установить фильтр можно самостоятельно. Для этого достаточно иметь базовые навыки ручной работы, а также небольшое количество инструмента.

Цикл работы прост:

1. Промываем систему отопления, если она не новая, и уже работала какое-то время без фильтра. Вычищаем от ржавчины, осадков с трубопровода и т.д.
2. Проверяем, насколько совместимы выбранные нами фильтра с уже имеющейся системой. Если они совместимы, производим монтаж. В зависимости от типа фильтра, монтаж отличается. К примеру, фильтр грубой очистки размещается до котла, на трубе сети водоснабжения. А вот фильтр тонкой очистки, монтируется непосредственно в трубе, на определенном участке системы.
3. Перед и после фильтра устанавливаем специальные краны, которые можно будет закрыть, в случае необходимости, для проведение обслуживающих мероприятий с фильтрами.

Чистить фильтры нужно не реже чем раз в два месяца. Иначе, прохождение воды может затруднено. Помните, даже такая мелочь, как фильтр может сэкономить достаточно большое количество денег на ремонте.

Как правильно почистить ↑

Чистка фильтра заключается в нескольких основных этапах:

• перекрытие воды;
• откручивание крышки грязевика. Это можно сделать с помощью разводного ключа. Крышка может не сразу поддаться, поэтому к ней придется приложить определенную силу. Особенно часто крышка плохо откручивается в тех случаях, когда грязевик чистят нерегулярно;

Фото: откручивание крышки грязевика с помощью разводного ключа

после того, как крышка была снята, необходимо достать сеточку и промыть ее. При съеме крышки на пол может пролиться некоторое количество воды. Это нормально. В некоторых случаях загрязнение может быть особо сильным. Для очистки можно воспользоваться старой ненужной зубной щеткой. Он без особых проблем сможет ликвидировать все мелкие частички, которые забились в отверстия сточки;

Фото: необходимо достать сеточку и промыть ее

• дальше можно устанавливать сеточку обратно. На резьбу можно намотать новую изоляционную ленту и поменять прокладку между грязевиком и крышкой. Это поможет избежать проточек в дальнейшем. Теперь можно аккуратно вставить сеточку и закрутить крышку с помощью разводного ключа;
• включаете воду, чтобы проверить нет ли протечек, и правильно ли установлена крышка на грязевик.

Преимущества

Рассмотрим преимущества отопительных систем, которые оснащены грязевиками:

• Благодаря грязевику теплоноситель всегда будет чистым. Поэтому нет необходимости для замены теплоносителя;
• Отопительный котел и подающий насос защищены от грязи;
• Если фильтр установить вовремя, то не придется периодически промывать и прочищать систему;
• Срок службы отопительной системы значительно увеличивается;
• Отопительная система, которая не засорена ржавчиной и другими частицами будет отдавать максимальное количество тепла. А энергия будет расходоваться экономно. Можно сэкономить до 40% топлива.

Грязевики делятся по особенности исполнения: приварка, фланец и резьба. Еще можно разделить по расположению: горизонтальный и вертикальный.

Схема монтажа грязевика в системе отопления

Эффективность очистки теплоносителя во многом зависит от того, насколько правильно установлен грязевик в системе отопления. Классический сетчатый фильтр устанавливается перед котлом отопления на трубе обратной подачи. Теплоноситель с теплообменника поступает в трубы и далее в радиаторы отопления, после охлаждения он по трубе обратной подачи поступает в котел, проходя через насос. Если поставить фильтр на трубе прямой подачи, то грязь в фильтре будет тормозить движение теплоносителя. Кроме того, проходя через регистр именно остывший теплоноситель проталкивает по трубам частицы мусора. Так что грязевики для систем отопления устанавливаются только на трубе обратной подачи теплоносителя.

Чтобы правильно установить грязевик, на его корпусе стрелкой указано направление движение воды, при неправильной установке мусор будет скапливаться в корпусе фильтра, а не в объеме фильтрующего элемента.

Фильтр-грязевик для отопления – выбор, установка и обслуживание

Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?

Откуда грязь в отоплении, почему нет движения жидкости

Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.

Эксперты рекомендует: если отопление в доме стало «хуже» работать, если нарушилась циркуляция жидкости, насос «не давит», в первую очередь проверьте и очистите фильтр – грязевик.

Какие фильтры применяются в системах отопления для дома

В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.

Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.

Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.

Варианты конструкций грубой очистки системы отопления

Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.

Из полипропилена – вваривается, и на этом точка…

С дополнительным магнитным улавливателем в отстойнике.

На фланцах, при диаметре труб более 2 дюймов.

Корпус из чугуна, может быть и прозрачным…

Как обслуживается грязевой фильтр

Если система перестала работать нормально, нужно осмотреть грязевой фильтр — окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.

Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….

Главное правило установки грязевика

Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.

Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.

Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.

Как устанавливается очистной фильтр в систему отопления, схема

Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.

С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.

Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.

Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.
