Деревянная крыша для дома своими руками

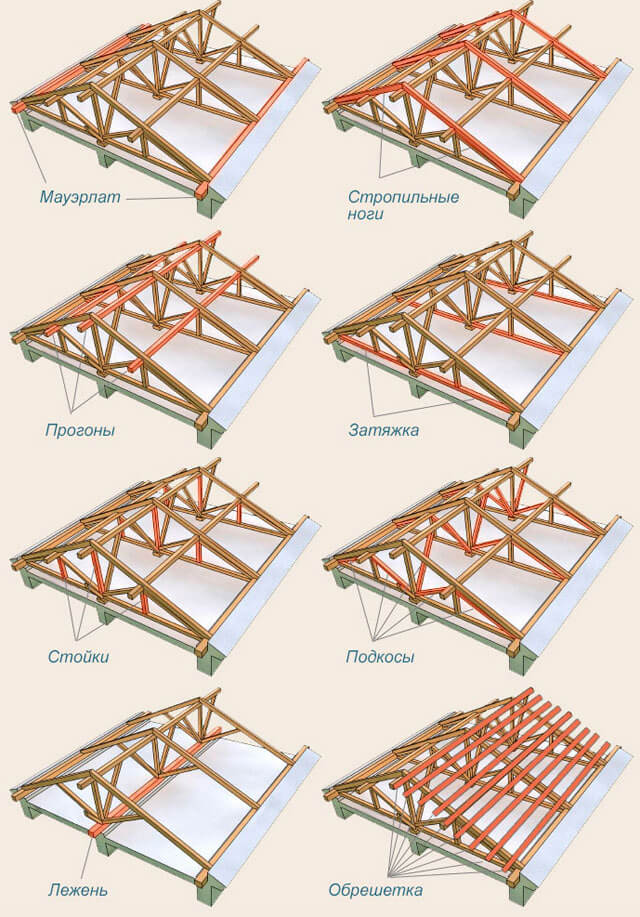

Узлы конструкции крыш с двумя скатами

По большому счету, все составные части крыш с двумя скатами – это пиломатериалы с различной формой, сечением и длиной, то есть брусья и балки, доска и рейки.

Мауэрлат

Делают мауэрлат из квадратного, размерами сечения, как правило, от 10 до 15 см. Он укладывается по всей длине несущих стен, с последующим закреплением при помощи резьбовых стержней или анкеров. Служит данный элемент кровли для распределения нагрузки от стропил к несущим стенам.

Стропильная нога

Различные типы стропил также изготавливаются из бруса, сечением 15 на 5 (иногда 10) см. Из них собирают контур кровли в виде треугольника, на который будет приходиться вся сила ветра, града, снега и иных проявлений непогоды. Для обеспечения нормальной прочности стропила размещают с промежутками от 0,6 до 1,2 м. С уменьшением этих показателей крыша, соответственно, будет становиться более тяжелой. Промежутки между стропилами также будут зависеть и от конструкционных особенностей применяемого кровельного материала.

Лежень

Представляет собой аналогичный мауэрлату квадратный брус — 10×10 или 15×15 см. Укладывается он на внутреннюю часть несущей стены, для обеспечения равного распределения нагрузки, идущей от кровельных стоек.

Затяжка

Этот узел используют для каркасной конструкции с висячими стропилами. Он является завершающей частью треугольника стропил, не дающий ему расходиться.

Стойки

Также используется квадратный брус. Располагают стойки вертикально, они будут поглощать нагрузку от конька и перенаправлять ее на несущую стену дома.

Подкосы

Данные компоненты играют роль передаточных звеньев от стропил к несущим конструкциям. После соединения стяжек с подкосами образуется крепкая ферма. Даже если представить, что имеется большой пролет, ферма все равно сможет противостоять всем нагрузкам.

Обрешетка

Обрешетку получают путем укладки брусков под прямым углом к стропилам. Перенося всю массу кровли на стропильные ноги, этот элемент конструкции скрепляет их еще лучше. Лучше всего для создания обрешетки применять обрезные доски или бруски. Если таковых нет, подойдет и необрезная доска, но с нее должна быть снята кора. Если вы будете использовать любой тип мягкой кровли, то понадобится сплошная обрешетка. В этих целях можно воспользоваться водоотталкивающими фанерными листами.

Конек крыши

Коньком называется место кровли в верхней ее части, где происходит соединение двух скатов крыши. Формируется он после соединения стропильных ног – укладывается горизонтально.

Кобылки

Давайте разберемся,что такое кобылка и для чего она нужна. Этот узел крепления стропильной системы необходим для организации свеса крыши. Кобылки используют лишь в тех случаях, если стропильные ноги получаются очень короткими, и их недостаточно для свеса. В таких ситуациях ноги приходится удлинять при помощи кобылок, которые представляют собой не что иное, как доски чуть меньшего сечения.

Материалы для утепления кровли

Очень важно для теплоизоляции крыши дома из бруса выбрать качественный и надежный материал. Есть ряд параметров, которым должен обязательно соответствовать утеплитель для крыши

Требования к материалам

Основные показатели качественного теплоизолятора:

• экологичность и безопасность для человека.
• низкая теплопроводность (не более 0,04 Вт/м°С);
• небольшой вес, чтобы не создавать дополнительной нагрузки на несущие элементы конструкции;
• хорошо держит свою форму;
• высокая паропроницаемость;
• звукоизолирующие свойства;
• плотность не ниже 15 кг/м3.

Какие утеплители можно использовать для крыши

Виды утеплителя для крыши

Следует сказать, что среди огромного количества современных утеплителей, не так уж и много материалов, соответствующих перечисленным выше критериям.

Для утепления кровли можно применять:

• минеральную вату;
• эковату;
• керамзит;
• пенополистирол;
• пенополиуретан.

Особенности каждого материала

Чтобы определить, какой утеплитель лучше, остановимся на каждом подробнее:

Минеральная вата по праву считается наилучшим материалом для теплоизоляции деревянного дома

При небольшом весе она имеет высокую плотность, что очень важно при утеплении кровельной конструкции. Минвата не горюча и не впитывает влагу, эти показатели особенно ценны при использовании в деревянных постройках. Устойчивость к высоким температурам позволяет ее использовать для утепления крыши бани

Материал имеет природное происхождение, его не любят грызуны, в нем не заводятся насекомые.
Эковата. Изготовлена на основе целлюлозы, имеет легкий вес и доступную стоимость. Является хорошим тепло- и звукоизолятором. Но материал обладает повышенной горючестью, для исключения воспламенения в состав добавляют антипирены, препятствующие распространению пламени. Нежелательно использовать в очень влажных помещениях.
Керамзит. Сыпучий утеплитель, состоящий из полых гранул. Благодаря своей пористой структуре имеет высокие теплоизолирующие свойства. Для эффективной теплоотдачи нужен толстый слой материала, что увеличивает нагрузку на несущие конструкции.
Пенополистирол. Представлен в виде плит, которые имеют легкий вес, высокую прочность, обладают хорошими теплоизолирующими способностями. Материал горюч, поэтому при утеплении сруба необходимо выбирать плиты с показателем горючести Г1.
Пенополиуретан. Аналогично предыдущему материалу представляет собой небольшие по весу прочные плиты, которые легко устанавливаются и долго служат. В продаже представлен также распыляемый утеплитель, но его монтаж требует наличия профессионального оборудования.

Устойчивость к высоким температурам позволяет ее использовать для утепления крыши бани. Материал имеет природное происхождение, его не любят грызуны, в нем не заводятся насекомые.
Эковата. Изготовлена на основе целлюлозы, имеет легкий вес и доступную стоимость. Является хорошим тепло- и звукоизолятором. Но материал обладает повышенной горючестью, для исключения воспламенения в состав добавляют антипирены, препятствующие распространению пламени. Нежелательно использовать в очень влажных помещениях.
Керамзит. Сыпучий утеплитель, состоящий из полых гранул. Благодаря своей пористой структуре имеет высокие теплоизолирующие свойства. Для эффективной теплоотдачи нужен толстый слой материала, что увеличивает нагрузку на несущие конструкции.
Пенополистирол. Представлен в виде плит, которые имеют легкий вес, высокую прочность, обладают хорошими теплоизолирующими способностями. Материал горюч, поэтому при утеплении сруба необходимо выбирать плиты с показателем горючести Г1.
Пенополиуретан. Аналогично предыдущему материалу представляет собой небольшие по весу прочные плиты, которые легко устанавливаются и долго служат. В продаже представлен также распыляемый утеплитель, но его монтаж требует наличия профессионального оборудования.

Отличительные характеристики устройства скатной крыши

Дома из дерева с кровлями из такого же материала прекраснее всего смотрятся при любой формы скатов. Плоские же кровли и не очень много схожие на них односкатные решения – не удобны и неуместны для стандартных домов. Среди скатных способов можно подобрать данное устройство древесной кровли, чтоб оно полностью подходило желаниям хозяина, и было идеальным с точки зрения монтажа.

Брусовый дом с асимметричной двускатной кровлей

Крыши скатного типа отмечают по количеству наклонных плоскостей, а еще по их месторасположению и углу уклона. Присутствие скатов придаёт кровле дома несколько очень хороших параметров, также:

• Возможность убирать воду далеко за пределы стен дома при устройстве длинных свесов;
• Быстрое самоудаление осадков с плоскости кровли;
• Возможность благоустройства мансардных помещений;
• Применение в системах домов недорогих материалов для кровли;
• Хорошие показатели теплоизоляции.

Важно! При всем разнообразии видов скатных кровель подбор стоит останавливать на вариациях, предусматривающих помещения чердака. Присутствие чердака делает лучше вентилируемость пространства под кровлей, а еще раскрывает доступ к техническим коммуникациям дома, дает возможность вести контроль состояние стропилин

Скатная крыша продемонстрирована широким разнообразием систем с конкретными названиями узлов кровли

Любая скатная крыша складывается из конкретных узлов. К ним относятся:

• Скаты – поверхности, наклоненные относительно стен дома под конкретным углом. Конструкционно скаты могут быть плоскими или же с некоторым радиусом кривизны.
• Коньки – твёрдые соединения скатов, находящиеся в верхней части кровли.
• Ребра ската – любые углы, образовывающиеся при пересечении поверхностей скатов.
• Ендова – вогнутая конфигурация при пересечении скатов.
• Свес (карниз) – часть крыши, которая ратуют за пределы стен дома.
• Фронтонный свес – выступающая над стеной часть крыши.
• Детали водостока – желоб, труба.
• Дымотвод.

Независит от структуры и фасадного вида кровли ее внутренние детали сформированы по одним и тем же правилам. Если говорим об обрешетке, то потребности к ней предъявляются согласно применяемым материалам для кровли. Что касается кровельного пирога и системы стропил, то тут нужно предусматривать отличительные характеристики начального материала – дерева.

Из каких составных частей состоит стропильная система

Для начала стоит сказать, что для каждой крыши подходит своя стропильная система с определёнными составными частями. Выбор конструкции зависит от множества факторов. Например, сюда можно отнести количество скатов или углы наклона, а также расположение дымохода. Но всё же в состав деревянной крыши всегда входят следующие элементы:

• Мауэрлат – это доска, лежащая на стене. Она служит опорой для всей кровли и равномерно распределяет нагрузку на постройку.
• Стропила задают внешний вид кровли и придают ей угол наклона. Они необходимы для того, чтобы конструкция была жёсткой и устойчивой. Также стропильные ноги служат опорой для обрешётки и кровельного покрытия.
• Прогон. Такой элемент конструкции нужен для того, чтобы соединять стропила между собой. В зависимости он места расположения, прогоны бывают коньковые и боковые.
• Затяжка – это часть системы, которая соединяет стропильные ноги и не позволяет им расходиться.

Составные части стропильной системыИсточник naveto.taloveis.ru.net

• Стойки придают устойчивость и фиксируют стропильные ноги. Эту же функцию выполняют кровельные подкосы.
• Лежень – это доска, параллельная коньку. В этот элемент конструкции упираются подкосы и стойки.
• Обрешётка состоит из брусьев или досок, перпендикулярных стропилам. К этой составной и крепится кровельное покрытие.
• Кровельный конёк представляет собой соединение двух скатов. В этом месте при строительстве обязательно набить сплошную обрешётку.
• Свесы крыши – это выступы кровли, нужные для защиты стен дома от намокания.

Стропильная системаИсточник vpulf.lt

Устройство деревянной кровли предусматривает также наличие стропильной фермы. Эта часть состоит из таких элементов, как растяжки, стойки и раскосы. Нужна такая конструкция для равномерного распределения нагрузки и уменьшения давления на стены. Между каждыми двумя стропильными фермами может быть разное расстояние, которое выводится с помощью расчётов.

Плюсы и минусы деревянной кровли

Покрытие кровли деревянной черепицей имеет как плюсы, так и минусы.

Достоинства заключаются в следующем:

• деревянная черепица создает дополнительную звукоизоляцию;
•  дерево долго сохраняет тепло, поэтому такая черепица имеет хороший уровень теплоизоляции;
•  если в помещении завышенный коэффициент влажности, то материал впитывает ее в себя, а если наоборот, воздух недостаточно влажный, то дерево «делится» влажностью;
•  натуральный материал прекрасно смотрится как в городских условиях, так и в доме, построенном на загородном участке;
• черепица из дерева относится к среднему ценовому сегменту, но, если выстругать эти элементы самостоятельно, можно значительно сэкономить;
•  при влажной погоде материал из дерева немного увеличивается в объеме, тем самым не пропускает лишнюю жидкость, в сухую, наоборот, становится меньше – это позволяет воздуху свободнее проходить в помещение, что создает приятную прохладу;
•  На поверхности не оседает конденсат.

Одно из самых интересных преимуществ состоит в том, что такая кровля спокойно может прослужить и полвека, несмотря на морозные зимы или влажную осень.

При этом к недостаткам можно отнести только то, что с материалом нужно быть внимательнее и усерднее – крепить каждую часть придется вручную.

Назначение крыши

При выборе крыши дома следует заранее определиться с тем, как будет использоваться её пространство: в качестве простого чердака или жилого помещения. Эти моменты существенно влияют на то, какая именно форма и вид крыши подойдёт для вашего дома.

Основные виды крыш домов по форме

Конструкции крыш частных домов по своей форме также можно разделить на несколько видов:

• односкатные,
• двускатные,
• вальмовые,
• многощипцовые,
• мансардные,
• шатровые,
• купольные,
• конические,
• плоские.

Основные виды крыш для частных домов

Шатровые крыши предполагают наличие 4-8 плоскостей для лучшего удаления дождя и снега.

Красивые конструкции крыш частных домов получаются при объединении нескольких двускатных элементов или видов, однако поддерживать в хорошем состоянии такие сооружения и устанавливать их – дело непростое.

Односкатная крыша

Односкатная крыша дачного дома обладает достаточно простой формой. При этом в обустройстве частных жилых домов такой вид крыши встречается крайне редко, так как при подобной конструкции нагрузка на систему отвода дождевой воды значительно повышается, и просто смотрятся они не слишком красиво.

Частный дом с односкатной крышей

В большинстве случаев такие крыши используются при возведении хозяйственных пристроек небольшой ширины. Если вы всё-таки решили обустроить именно такой вид крыши, то вам будет необходим усиленный водоотлив, обладающий большей пропускной способностью.

Двускатная крыша

Двускатные крыши, также обладающие весьма простой конструкцией, представляют собой наиболее распространённый тип крыш для частных малоэтажных зданий. При её обустройстве можно использовать практически любые кровельные материалы.

Схема устройства простой стандартной двускатной крыши частного дома

Вальмовая (четырёхскатная) крыша

Вальмовая (четырёхскатная) крыша более распространенной является в южных районах. При таком варианте обустройства крыши у чердака отсутствуют фронтоны, а слуховые окна, в большинстве случаев, располагаются на пересечении конька с ребрами вальма. По своей конструкции вальмовая крыша намного сложнее двускатной, поэтому чаще используется в тех случаях, когда зданию требуется придать эстетическую привлекательность.

Конструкция вальмовой четырёхскатной крыши дома

Многощипцовая крыша

Многощипцовый вид крыши отличается внушительным количеством различных вариантов выполнения, зависящих от размеров и количества щипцов (фронтонов). Её сооружение рекомендуется доверять только опытным профессионалам, так как её обустройство сопровождается образованием впалых углов, которые требуют очень точного и аккуратного выполнения кровельных работ.

Устройство многощипцовой крыши дома

Мансардная крыша

Мансардную крышу, как правило, обустраивают в тех случаях, если предполагается использование чердака под жилое помещение. Такой вид крыши обладает ломаным профилем и, соответственно, несколько сложен в изготовлении. Часто бывает разновидностью многощипцовой и двускатной крыши.

Схема ломаной мансардной крыши

Другие виды крыш частных домов

Помимо этого, достаточно распространёнными являются конические, купольные и комбинированные виды крыш. Конические и купольные крыши часто применяются в качестве декоративных или отдельных элементов более сложных конструкций здания. Комбинированный тип является одним из наиболее распространённых типов крыш, так как совмещает в себе сразу несколько элементов отдельно взятых видов.

Частный загородный коттедж с конической крышей

Выбор вида и формы крыш для частных домов

При выборе формы и вида крыши необходимо учитывать факторы, от которых зависят её эксплуатационные качества

В первую очередь следует обратить внимание на уклон крыши. В снежных районах желательно подбирать конструкции с простыми и крутыми формами, так как снег на таких накапливаться практически не будет

Типы деревянных кровельных покрытий

Кровельные покрытия из древесины разделяются на виды в зависимости от технологических процессов производства, конфигурации и метода укладки.

Гонт

Это родоначальник всех видов черепицы из дерева. Покрытие представляет собой деревянные пластины, продольный срез которых может быть различной геометрической формы. Стоит отметить, что гонт, который производится за счет распила древесины, ценится меньше, чем гонт колотый. При распиле материала происходит нарушение структуры дерева, что влечет за собой уменьшение сопротивления воздействию внешних факторов.

Деревянная черепица фиксируется к обрешетке при помощи саморезов или гвоздей, которые соединяют между собой две пластины и входят в обрешетку на глубину до 2 см. При наличии замка «ласточкин хвост» крепление элементов помимо механической фиксации происходит по технологии «шип-в-паз».

Дранка и щепа

Это упрощенный вариант гонта, который имеет разные размеры длины и толщины пластин. Длина одной дощечки колеблется от 40 см до 1 м, размеры щепа меньше.

Деревянная черепица этого вида изготавливается путем колки чурок на различные по размеру пластины. Древесина для пластин должна быть толстой и просушенной, иначе много дощечек будут не пригодными к укладке. При использовании бревна с влажностью до 18% для изготовления деревянной черепицы существует риск появления трещин на материале после полного высыхания.

При изготовлении материала не используют мягкий центр бревна (оболонь), такие дощечки не выдерживают длительной эксплуатации. В готовой черепице из дерева не должно быть дефектов не только в виде щелей или отверстий, но и трещин и сучков.

Такая деревянная черепица изготавливается в основном из лиственных пород деревьев, редко используются хвойные породы древесины из-за мягкости. Дранка на крышу монтируется в шахматном порядке слоями, при этом выполняется нахлест пластин как в горизонтальном, так и в вертикальном направлении.

Шиндель

Эта черепица из дерева представляет собой небольшого размера колотые дощечки. Пластины укладываются на крышу внахлест, при этом не стоит соблюдать шахматный порядок размещения элементов.

Шиндель фиксируется со смещением дощечек. Такой вид черепицы из дерева закрепляется к обрешетке не жестко, должен оставаться небольшой винт. За счет этого обеспечивается возможность материала увеличиваться в размерах при соприкосновении с влагой без вздутия, пластины не упираются друг в друга.

При изготовлении шинделя используются лиственные породы деревьев, особое внимание уделяется тому, как расположены структурные кольца древесины. Из-за нарушения технологии изготовления при многократном высыхании и увлажнении деревянная черепица коробится в различных направлениях

Лемех

Данный вид черепицы из дерева выглядит, как лопатка с резной окантовкой. Для изготовления лемеха используется только осина. Каждая дощечка — произведение искусства, создается вручную искусными руками мастера. Технологический процесс изготовления подразумевает использование только ручного инструмента.

Заготовку древесины для такого вида черепицы из дерева проводят в фазе активного циркулирования наибольшего количества сока в волокнах. На изготовление лемеха уходит много времени и материала, поэтому пластины стоят дорого. Осина со временем под воздействием тепла приобретает прочность, равную камню, и серебристый цвет.

Тес

Хвойные доски, монтаж которых проводится на кровлю вдоль или поперек линии карниза. Фиксирование доски поперек более практично, материал служит гораздо дольше.

Для стекания воды по центру досок формируют желоб. Укладывают кровлю из теса в несколько слоев, при этом должен оставаться зазор. Крепится такой материал гвоздями. Доски, которые будут находиться в верхних слоях, шлифуются со всех сторон и располагаются сердцевиной древесины наружу. Следовательно, доски нижних слоев нет необходимости шлифовать, при укладке сердцевина направляется вниз.

При выборе направления укладки материала вдоль линии карниза монтаж досок начинается с фиксации обшивной (финишной) доски, от которой ведется укладка ряда. Доски фиксируются внахлест в размере 5 см для каждого последующего ряда, который укладывается на предыдущий.

Наслонные и висячие крыши деревянных домов

Висячие крыши

Используются только для небольших домов. Особенность таких конструкций – стропильные ноги упираются только о верхний венец или мауэрлат, а в коньке между собой. Дело в том, что дом не имеет внутренних несущих стен, позволяющих устанавливать надежные вертикальные упоры или горизонтальные прогоны. Для недопущения распирания стропилины фиксируются стяжками.

В некоторых случаях в качестве упора могут служить балки потолочного перекрытия

Но так поступать следует очень осторожно и только в том случае, когда прочность балок позволяет выдерживать дополнительные нагрузки

Висячие крыши

Схема — стропила со скользящей опорой и пропилами

Крыша с висячими стропилами

Наслонные крыши

Монтируются на больших строениях, дополнительная жесткость стропильной системы обеспечивается за счет подкосов или горизонтальных прогонов, установленных на лежне.

Наслонные крыши

Наслонные стропила

Монтаж кровли деревянных домов из других материалов

Существует два основных способа укладки шифера. Монтаж листов производится снизу вверх. В первом случае укладка кровельного материала выполняется со смещением листов в каждом следующем ряду на одну волну. Второй способ укладки считается более сложным, так как предполагает срезание углов листов, укладываемых выше. Укладка выполняется справа налево.

Для того чтобы кровля была надежной, долговечной и одновременно красивой, при ее устройстве можно использовать листовой металлический материал.

Современный рынок строительных материалов предлагает широкий ассортимент всевозможных металлических листов для этой цели — медные, стальные, алюминиевые, из сплава цинка и титана. Установка кровельного материала отличается простотой и удобством, сами листы достаточно легкие и прочные по сравнению со штучным материалом.

Для устройства водоотвода понадобятся водоотводящие трубы, водосточные желобы и ливневая воронка. Их либо заказывают, либо изготавливают собственными руками, предварительно выяснив характерные особенности водоотливной системы, разработанной в проекте.

Что такое деревянная кровля

Мы знаем множество архитектурных памятников старины, и большинство из них крыты именно деревом. В богатой лесом России это было наилучшим и доступным кровельным материалом. Тем не менее сегодняшняя мода на деревянные крыши пришла не из русской древности, а из современной Европы. Там использовать дерево в этих целях не прекращали, так как осовременивание старых домов в Голландии, Швейцарии, Франции запрещено законом.

Дом в швейцарских Альпах, крытый гонтом, охраняется государством

Деревянная крыша в самом общем смысле — это кровля, целиком сделанная из дерева, за исключением крепёжных материалов — гвоздей или саморезов. Хотя в древней Руси и крепёжные шипы были деревянными. Вспомним хотя бы сохранившиеся знаменитые храмы: в Спасе-Вежах (1628 год), Юрьеве (1718), Янидоре Пермской области (1702), Варзуге Мурманской области (1674), Кижах на Онежском острове (1714).

Храм Преображения Господня в Кижах построен без единого металлического крепёжного элемента

Преимущества и недостатки деревянной кровли

Мода модой, а нужно понимать, на что мы замахиваемся в стремлении сделать свой дом красивым.

Достоинства такой кровли очень весомы:

1. Эстетика. Безусловно, ваш дом выделится из всех, как сказал Баратынский, «лица необщим выраженьем».
2. Экономический фактор. Такая кровля не требует ни установки шумо-, термо-, гидро- и пароизоляции, ни вентиляции в подкровельном пространстве. «Черепки» работают как еловая шишка: в сухом состоянии «дышат» и не позволяют возникать подкровельному конденсату, а намокая, набухают и намертво смыкаются.
3. Прекрасные эксплуатационные характеристики. Крыша выдерживает большую снеговую нагрузку, сильный ветер, высокую влажность, осадки, большие температурные перепады, уберегает жителей от шума дождя и ветра.
4. Экологичность и гипоаллергенность. Не выделяет вредных испарений ни внутрь дома, ни в окружающую среду.

5. Довольно высокая долговечность. Впрочем, это напрямую зависит от вида «черепков», сорта дерева и тщательности укладки. Дубовый или лиственничный шиндель прослужит до 80 лет.

Разумеется, есть и недостатки:

1. Недолговечность в случае неправильной укладки или применения нестойкого дерева. Кровля из осиновой дранки рассчитана всего лет на 8, из соснового тёса — до 20 лет.
2. Высокая стоимость материала и работы.
3. В случае самостоятельного исполнения — большие трудозатраты на монтаж, подразумевающий скрупулёзную фиксацию каждого, часто совсем небольшого, элемента.
4. Невысокая огнестойкость. Некоторая опасность сохраняется даже при тщательной пропитке современными антипиренами каждого элемента, правильном оформлении противопожарными материалами околотрубных площадей и установке противоискровых дефлекторов на трубы и громоотводы.
5. Жёсткие требования к наклону ската. Деревянная кровля не гниёт и не протекает при довольно большом уклоне крыши — от 18 до 70о, в идеале 40—45о.
