Чем отличается винт от болта?

Чем отличается гайка от шайбы: сравнение, фото

Гайка от шайбы тоже существенно отличается. Дело в том, что внутри у гайки имеется резьба. Шайба — это элемент, который обычно используется для уплотнения соединения между болтом и гайкой. То есть вкладывается непосредственно перед накручиванием гайки. Это способствует улучшению соединения. При этом сводится к минимуму возможность раскручивания, развинчивания гайки и ее удаление с поверхности болта. Шайбы бывают разными, как плоскими, так и фигурными. Их еще называют гроверами. Дополнительное давление улучшает сцепление болта и гайки и делает соединение деталей более надежным.

Как видите, существует множество крепежных элементов и деталей, которые используются для соединения узлов, механизмов и конструкций. Они имеют большое количество отличий и используются в каждом конкретном случае.

Сфера использования

Болты анкерного типа созданы для стяжки, а также крепления конструкций строительного назначения:

• Установка на место работы грузного оборудования;
• В процессе проведения ремонтных работ для крепления старых деталей конструкции к новым;
• Болт фундаментный, как на фото, используется в процессе монтажа ростверка из балки, так как облегчает в большей степени рабочий процесс: он прикручивается к сваям для плотного прижатия плиты;
• Помимо этого анкер нашёл распространение в качестве замены дюбелей из металла и пластика при обустройстве навесов.

Болты анкерного типа могут быть установлены профессионалами, но при наличии необходимых знаний и определённого опыта их можно монтировать собственноручно.

Чем отличается шуруп от самореза: сравнение, фото

Собственно саморез является разновидностью шурупа, но отличается некоторыми признаками. Дело в том, что технология изготовления саморезов несколько сложнее. Так как для изготовления применяются более твердые, прочные материалы, которые могут при определенном усилии разрушать поверхность. Например, саморез можно вкрутить без изготовления отдельного отверстия, достаточно приложить усилия. Ввинчивается от определенной силы. Таким образом саморез плотно войдет в поверхность дерева или другого материала. Для того чтобы ввести шуруп, необходимо предварительно сделать отверстие на поверхности.

Шуруп

То есть сам по себе шуруп без изготовления дополнительного отверстия ввинтить нельзя. Так как материал достаточно хрупкий и не такой прочный край. Они не такие острые, поэтому винтить без дополнительного отверстия достаточно затруднительно. Кроме того, шуруп имеет не такую большую высоту и меньше шаг резьбы. При этом кончик самореза более острый, нежели у шурупа.

Саморезы

Какие бывают саморезы

Саморезы классифицируются по нескольким критериям:

• материал изготовления;
• конструкция;
• назначение.

Давайте рассмотрим подробнее.

@kremenchug.ua

Материал изготовления

Техника производства саморезов намного сложнее, нежели обычного шурупа. Так, этот вид крепежа изготавливают исключительно из высококачественных сплавов, а потом ещё подвергают термообработке. Саморез может быть изготовлен из:

• высокоуглеродистой стали;
• нержавейки;
• латуни.

Также следует знать, что саморезы могут отличаться и по материалу покрытия:

• фосфатированные (чёрные);
• оксидированные (чёрные);
• оцинкованные;
• оцинкованные жёлтые;
• без покрытия.

@pikabu.ru

Конструкция

Саморез состоит из нескольких частей:

1. Головка — верхняя часть детали. Может быть потайной, шестигранной, полукруглой, с пресс-шайбой, конусообразной, цилиндрической.
2. Шлиц —  специальное углубление в головке для передачи этому изделию крутящего момента от инструмента. Различают прямой, крестообразный, шестигранный, в форме шестилучевой звезды. Встречаются также комбинированные саморезы, где одновременно присутствует крестообразный шлиц с прямым.
3. Резьба — двухрезьбовая, редкая, частая.
4. Конец — острый или сверловой.

@drive2.ru

Назначение

Область применения самореза во многом зависит от его конструкции. Так, крепёж может быть:

Универсальный. Используется при работе с различными материалами, такими как металл, дерево, кирпич, бетон, пустотелые или полнотелые конструкции. Метиз получил своё название за счёт обеспечения эффективного монтажа и создания надёжных соединений на любых поверхностях.
По дереву. Как понятно из названия, этот вид самореза применяется для работ по древесине. Он не имеет на конце режущих кромок, его резьба гораздо выраженее и шаг крупнее.
Для гипсокартона и гипсоволокнистых листов. Саморезы для гипсокартона имеют разные размеры, вариант крепления

При выборе такого крепежа важное значение имеет, куда именно будет крепиться лист. Так, для металлических конструкций это один вид саморезов по гипсокартону, для древесины — другой.
Для листового металла и металлических профилей

Этот тип крепёжных элементов используется для крепления одной металлической поверхности к другой, а также металлических профилей к деревянной, пластиковой или любой другой поверхности. Выпускаются с заострённым концом или со сверлом. Характерен частый шаг резьбы с маленькими промежутками между витками.
Для оконного профиля. Используются в основном на предприятиях, изготавливающих оконные профиля. Служат для вкручивания в пластик, для скрепления профилей с другими элементами.
Кровельный. Эти самонарезающие винты могут быть двух типов: по металлу и по дереву. Они отличаются только по двум характеристикам. Во-первых, это наконечник. По дереву он острый, по металлу – двухлопастной в виде сверла (бура). Во-вторых, это тип резьбы. По дереву она больше в плане высоты профиля резьбы и шага расположения. Комплектуются шайбой с резиновой прокладкой, отвечающей за герметичность соединения, что актуально для устройства кровли, чтобы предотвратить протечки.

@docplayer.ru

Болты и винты по ГОСТ. В чем разница? Сходства и отличия

Каталог / болт, винт ГОСТ, продажа болтов

Вопрос о разнице между винтом и болтом достаточно часто поднимается в интернет как среди специалистов, так и полных дилетантов в этой сфере. Но однозначного ответа не дано и сегодня. Постараемся сделать анализ и все-таки найти эти «неуловимые» отличия между винтом и болтом.

Межгосударственный стандарт ГОСТ 27017-86 «Изделия крепежные. Термины и определения», ГОСТ 7798, который бы должен вносить полную ясность в данный вопрос, к сожалению ее не вносит. Согласно стандарта, болт это крепежное изделие состоящее из стержня и головки, которое формирует соединение при помощи гайки или отверстия в одной из скрепляемых деталей. По тому же стандарту, винт — крепежное изделия для создания соединения, включающее стержень и конструктивный элемент для передачи крутящего момента. Отдельно в примечании подчеркивается, что этот конструктивный элемент может быть головкой со шлицем, с накаткой или, при отсутствии головки, шлицем в торце стержня. Большая советская энциклопедия (сайт https://dic.academic.ru/) дает еще более расплывчатое понятие о болте. По ней болт это крепежная деталь с резьбой на одном конце и четырех- или шестигранной головкой на другом. Интересно также трактуется понятие «винт» в российской версии Википедии. По ней это крепежное изделие для соединения деталей в одной из которых есть внутренняя резьба или без нее.

Соберем все вышеперечисленные трактования и попробуем найти существенную разницу между этими двумя видами крепежных изделий

Главное, на что нужно обратить внимание это: используется ли в крепежном соединении гайка, какая форма головки для передачи крутящего момента

Диапазон размеров болтов, винтов: болт М6, болт М8, болт М10, болт М12, болт М16, болт М20, болт М24, болт М27, болт М30, болт М36, болт М42, болт М48, болт М52.

Если отталкиваться от определений ГОСТа то, ответным крепежным изделием для гайки (независимо от формы головки) всегда будет болт. Крепежное изделие с шестигранной головкой соединяющее детали, если в одной или обеих есть внутренняя резьба, — это болт. То же самое, но без внутренней резьбы в детали и не с шестигранной головкой — это винт.

Многие специалисты машиностроительной отрасли склоняются к тому, что винт, шпилька и болт определяются по ответному крепежу. Крепежное изделие с наружной резьбой и головкой плюс гайка — это болт. Такое же изделие плюс деталь — это винт.

Но все равно полной ясности в данном вопросе нет. Если в составе резьбового соединения работает гайка и крепежное изделие с наружной резьбой и потайной головкой с крестообразным шлицем. Это крепежное изделие винт или болт?

Да, есть вопросы к органам стандартизации.

Как купить болты и винты по ГОСТ по низким ценам:

• заполните простую форму «Оформить заказ» вверху страницы;
• позвоните по телефону +7;
• отправьте заявку на электронную почту;

Условия продажи:

• Реализация металлоизделий оптом и в розницу;
• Безналичный расчет, путем перевода денежных средств с банковского счета;
• Возможность отсрочки платежей;
• Бесплатные консультации наших специалистов;
• Оказываем услуги упаковки товара по требованиям заказчика;
• Готовы произвести продукцию любой сложности на заказ по чертежам заказчика.

Условия доставки:

• Доставка продукции осуществляется со склада из наличия;
• При необходимости мы можем предоставить услугу ответхранения;
• Готовы предоставить скидку на доставку согласно условиям партнерских программ транспортных компаний;
• Возможность самовывоза товаров со складов.

Гарантии:

• Вся продукция сертифицирована, отпускается после технологического контроля;
• Метизы, крепеж, канаты, сетка, проволока, электроды и другая металлопродукция соответствуют ГОСТ и ТУ;
• Возможность возврата товара в соответствии с законодательством Российской Федерации;

Доставка по РФ: Москва, Санкт-Петербург, Архангельск, Астрахань, Барнаул, Белгород, Брянск, Владимир, Волгоград, Вологда, Воронеж, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Казань, Калуга, Киров, Кострома, Краснодар, Курган, Курск, Липецк, Омск, Оренбург, Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Тамбов, Тверь, Томск, Тула, Тюмень, Ульяновск, Уфа, Челябинск, Ярославль и др.

Чем отличается болт от винта: сравнение, фото

Винт и болт внешне очень похожи друг на друга, и многие их могут спутать. Но они используются в абсолютно разных отраслях. Дело в том, что имеется особенность в конструкции, из-за этого в основном болт используется для того, чтобы скреплять детали с использованием гайки. То есть с одной стороны будет болт, посредине будет какая-то деталь. С другой стороны будет гайка, которая все это будет скреплять.

Винт отличается от болта тем, что не используется вместе с гайкой, а чаще всего применяется отдельно. То есть в самой детали есть резьба, в которую вкручивается винт. Таким образом осуществляется соединение, то есть дополнительные гайки под винт не используются.

Чем отличается болт от винта: сравнение, фото

Винт и болт внешне очень похожи друг на друга, и многие их могут спутать. Но они используются в абсолютно разных отраслях. Дело в том, что имеется особенность в конструкции, из-за этого в основном болт используется для того, чтобы скреплять детали с использованием гайки. То есть с одной стороны будет болт, посредине будет какая-то деталь. С другой стороны будет гайка, которая все это будет скреплять.

Болт с гайкой

Винт отличается от болта тем, что не используется вместе с гайкой, а чаще всего применяется отдельно. То есть в самой детали есть резьба, в которую вкручивается винт. Таким образом осуществляется соединение, то есть дополнительные гайки под винт не используются.

Винт антивандальный

Выбор формы головки

Самонарезающий винт со сверлящим наконечником может иметь различную форму головки в зависимости от его назначения (рисунок 8).

Рисунок 8 — Примеры форм головки самонарезающих со сверлящим наконечником

Самая популярная форма головки — шестигранник, высокий и низкий (рисунок 8а). Шестигранная головка предназначена для работы с шестигранным патроном винтоверта или шуруповерта.

На рисунке 8б представлена приплюснутая головка — для случаев, когда нужно обеспечить минимальный выступ крепежа за габариты изделия.

Плоская головка 8в применяется в основном для дерева для установки заподлицо и с минимальным риском раскалывания древесины.

Широкая головка 8г обеспечивает несущую поверхность, которая нужна для установки «впотай» в мягких материалах.

Головку «горн» 8д применяют для крепления гипсокартона, фанеры или утеплителя.

Чем болт отличается от шпильки и винта

Если болт и винт некоторым образом схожи хотя бы по внешнему виду, то шпилька отличается от них отсутствием головки. Это стержень с одинаковой наружной резьбой по всей длине, или может иметь разную резьбу с двух сторон. Есть модификации шпилек, имеющие различные диаметры на одном стволе, которые разделены шестигранным выступом под гаечный ключ (см. изображения на картинках).

Главное отличие болта от винта и шпильки заключается в том, что болтовое крепление предназначено для сквозного соединения конструкций. Винт и шпилька вворачиваются в тело основного элемента на требуемую глубину. Большая разница состоит и в способе изготовления этих крепежных изделий. В производстве болтов применяются методы горячей и холодной высадки. Шпильки изготавливают при помощи специального автомата.

На основании изложенного можно заключить, что под определениями винт, болт и шпилька подразумеваются совершенно разные крепежные элементы. Они не заменяют друг друга, предназначены для выполнения разных задач.

Если затрудняетесь в самостоятельном выборе, обращайтесь к специалистам компании «Трайв-Комплект». Более подробно разъясним отличия каждого вида крепежных изделий, поможем правильно подобрать элементы для ваших нужд.

Материалы подготовлены специалистами компании «Трайв-Комплект».
При копировании текстов и других материалов сайта — указание
ссылки на сайт www.traiv-komplekt.ru обязательно!

Просмотров: 446606.03.2020

Чем отличается шуруп от самореза: сравнение, фото

Собственно саморез является разновидностью шурупа, но отличается некоторыми признаками. Дело в том, что технология изготовления саморезов несколько сложнее. Так как для изготовления применяются более твердые, прочные материалы, которые могут при определенном усилии разрушать поверхность. Например, саморез можно вкрутить без изготовления отдельного отверстия, достаточно приложить усилия. Ввинчивается от определенной силы. Таким образом саморез плотно войдет в поверхность дерева или другого материала. Для того чтобы ввести шуруп, необходимо предварительно сделать отверстие на поверхности.

То есть сам по себе шуруп без изготовления дополнительного отверстия ввинтить нельзя. Так как материал достаточно хрупкий и не такой прочный край. Они не такие острые, поэтому винтить без дополнительного отверстия достаточно затруднительно. Кроме того, шуруп имеет не такую большую высоту и меньше шаг резьбы. При этом кончик самореза более острый, нежели у шурупа.

Шпильки

Основные параметры шпильки:

• Диаметр резьбы
• Шаг резьбы, вворачиваемой в деталь
• Шаг резьбы под гайку
• Длина резьбы, вворачиваемой в деталь
• Длина свободной части шпильки (той части, что торчит из детали)

В крепёжных прайсах указывается сокращенное обозначение шпильки: Диаметр резьбы D

, шаг резьбы под гайку и длина свободной частиL . Пример: Шпилька М10*80*1

Шаги резьб на разных концах шпильки могут быть одинаковыми (на автомобилях группы ВАЗ-КамАЗ) или разными (группа ГАЗ). Шаг резьбы, вворачиваемой в корпус всегда больше (или равен) шага резьбы под гайку.

Как опознать конец шпильки, вворачиваемый в корпус, если шаги резьб одинаковы? Диаметр резьбы «в корпус» чуть больше, чем «под гайку». Если навернуть гайку – она пойдёт «туго». Этот конец шпильки обычно маркируется на торце «вмятиной» пирамидальной или сферической формы.

Длина резьбовой части, вворачиваемой в корпус ( l1 ), как правило, меньше длины резьбы под гайку ( l0 ).

Шуруп как незаменимый элемент соединения

Одна из разновидностей крепежной системы. Форма шурупа — вытянутый стержень с острым концом и головкой под крестообразные и плоские отвертки. Во многом напоминает гвоздь, но лучше справляется со своей работой из-за специальной резьбы по всей поверхности. Диапазон применения: отделочные работы в любом жилище, при возведении заборов, рекламных щитов и так далее. Шурупы относятся к популярному классу крепежных изделий.

Шуруп

Различают кровельные шурупы с шестигранной головкой и шайбой, покрытой износостойкой резиной. Такие изделия чаще всего применяются при монтаже кровли из металла, профильного листа и при облицовке зданий. Чаще всего частных построек. Выпускается под цвет металлических листов и служит длительный промежуток времени. Спектр окрашивания достигает до 18 цветов. Для сантехнических работ выпускаются отдельная продукция. Бывают как крепежные, так и установочные шурупы, в зависимости от спектра предназначений.

Шурупы с шестигранной головкой

Дополнительная информация

Марки стали: 10кп, 20кп, 10, 20, 35, 20Г2Р, 40Х, 30ХР. Класс точности: B. Поле допуска резьбы: 6g. Класс прочности: 4,8; 5,8; 8,8; 10,9. Аналоги ГОСТ: ГОСТ 7805-70, ГОСТ 15589-70.

Стандарт	Наименование	Примечание
	Болт с шестигранной головкой и неполной резьбой	Практически полностью совпадают. Существуют незначительные различия в отдельных параметрах.
	Болт с шестигранной головкой и полной резьбой	DIN 933 (EN ISO 4017) болт с полной резьбой. По этой причине основное различие связано с длиной резьбовой части. По тем типам размеров в ГОСТ 7798-70, где резьбовая часть соответствует длине болта DIN 933 (EN ISO 4017) может быть использован в качестве полного аналога.

Советы по выбору

Для правильного выбора крепежа нужно точно знать, для чего он приобретается (для сборки оборудования, для замены износившихся или негодных по иным причинам аналогов). Кроме того, важную роль играют условия эксплуатации – внутри помещения или снаружи он будет установлен, будут ли на него воздействовать статические и динамические нагрузки, надежность, крепость, защищенность узла скрепления.

Если требуется усиленная прочность крепления, или необходима установка винта в место со сложным доступом или постоянными динамическими нагрузками, подойдет шестигранный винт. В случае необходимости скрепить тонкие листы и металлический каркас, используются винты с прессшайбой и полукруглой головкой. Такие изделия не деформируют тонкий металл в местах скрепления, при этом площадь контактной поверхности листа и крепежа увеличивается.

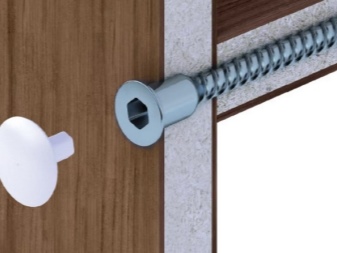

Винт-стяжку (по-другому называется мебельный) используют, когда нужно собрать корпусную мебель, конструкции из ДСП, а также фанерные и деревянные сооружения. Стяжка – изделие прочное и надежное. Чтобы его закрепить, потребуется использование шестигранного ключа. Перед установкой стяжного винта необходимо подготовить отверстие и посадочное место для потайной шляпки фиксирующего устройства.

Полуцилиндрическая головка винта нужна, когда необходимо навесить и закрепить листовой металл на металлическую же конструкцию. Смотрится такое изделие очень эстетично. Потайная головка требуется для надежного соединения утолщенного листового материала к металлическому каркасу. Перед установкой в листе необходимо подготовить отверстие и снять фаску для того, чтобы плоскости листа и торцевой части потайной головки находились на одном уровне.

Если же требуется просто прикрепить одно к другому, и конструкция не будет подвергаться никаким нагрузкам ни в статике, ни в динамике, и, кроме того, эстетика тоже неважна, подойдет обычный винт с цилиндрической головкой и плоским шлицем.

По дереву

Саморезы по дереву используются для соединения изделий из древесины, а также фанеры. Лучше всего применять такие крепления в паре с распорными дюбелями. Необходимо иметь саморезы по дереву как в городских квартирах, так и в частных домах.

О конструктивных особенностей саморезов по дереву можно ознакомиться на видео.

На видео представлены разновидности таких метизов, а также технология крепления.

Саморезы по дереву бывают различных видов и размеров. Их отличительные особенности:

• Крестообразный разъем.
• Потайная или полукруглая головка.
• Редкий шаг резьбы.
• Острый наконечник.

Сцепление соединяемых материалов будет надежнее, если будет большой шаг резьбы.

Покрытие метизов выбирается в зависимости от условий применения. Также применяются саморезы с прессшайбой (острые), которые плотно соединяют тонкие детали.

Покрытие используется:

• Черное.
• Желтое или белое.
• Серебристое.

Для креплений 2-х деревянных элементов зачастую применяются черные. Для этого отверстия можно не сверлить. Для присоединения других элементов к дереву используются желтые или белые (в этом случае необходимо предварительно просверлить отверстие в соединяемых деталях). Серебристые предназначены для более прочного соединения листового материала, древесностружечных плит или дерева.

Для удобства выбора представлена таблица 1 размеров саморезов по дереву. В ней указаны номинальный диаметр (диаметр ножки вместе с резьбой), длина самореза вместе со шляпкой, внутренний диаметр (диаметр ножки без резьбы), а также ширина шляпки.

Таблица 1. Размеры саморезов по дереву.

Номинальный диаметр, мм	Длина, мм	Наружный диаметр резьбы, мм	Внутренний диаметр резьбы, мм	Ширина шляпки, мм
2,5	12-25	2,25 — 2,55	1,1 — 1,5	5,1
3,0	12-45	2,75 — 3,05	1,5 — 1,8	6,0
3,5	12-50	3,2 — 3,55	1,75 — 2,15	7,0
4,0	16-70	3,7 — 4,05	2,0 — 2,5	8,0
4,5	25-80	4,2 — 4,55	2,22 — 2,7	8,8
5,0	30-120	4,7 — 5,05	2,52 — 3,0	9,7
6,0	40-240	5,7 — 6,05	3,22 — 4,05	11,6

По металлу. Для того чтобы подобрать саморез нужной длины, предварительно делаются замеры толщины соединяемых деталей. При соединении двух элементов, саморез должен войти в древесину не менее, чем на 1/4  часть толщины дерева.

Саморезы по металлу выпускаются со сверловым концом и частой резьбой. Их диаметр пропорционален длине изделия. Используется нескольких типов:

• С черным покрытием.
• Клоп.
• С прессшайбой (сверло).
• С покрытием белый цинк.

Для монтажа гипсокартона к металлу применяются метизы с черным покрытием, о которых будет написано ниже. Для монтажа дерева, тонкого листового материала к металлу нужны саморезы с покрытием белый цинк, которые защищают от коррозии. Такие метизы достаточно прочные за счет цементации поверхности изделия.

Саморез с прессшайбой (сверло) нужен для крепления стальных листов к металлу. Об этом будет сказано в разделах ниже. Саморезы под названием клоп применяются для соединения тонких металлических материалов. Имеют фосфатное покрытие и полуцилиндрическую головку.

Для работы с металлом используются саморезы с номинальным диаметром от 3,5 до 5 мм. Их технические характеристики представлены в таблице 2.

Таблица 2. Выбор саморезов для металла.

Номинальный диаметр, мм	Длина, мм	Наружный диаметр резьбы, мм	Внутренний диаметр резьбы, мм	Шаг резьбы, мм
3,5	10 — 50	3,2 — 3,55	1,75 — 2,15	5,0
4,0	60 — 100	3,7 — 4,05	2,0 — 2,5	10,0
4,5	110 — 120	4,2 — 4,55	2,22 — 2,7	15,0
5,0	125 — 220	4,7 — 5,05	2,52 — 3,0	20,0

По металлу со сверлом. При работе с металлом необходимо использовать только специальные метизы. Правильно сделанный выбор обеспечит качественное соединение материалов на длительный промежуток времени.

Конец самореза по металлу зачастую делается не острый, а со сверлом. За счет этого метиз легко ввинчивается в твердый материал. Основные преимущества такой конструкции изделий для металла:

• Не требуется дополнительная перфорация.
• Монтажные работы проводятся быстрее.
• Соединение деталей делается более качественно.

Для того чтобы правильно подобрать саморез из таблицы 2, необходимо измерить толщину соединяемых деталей. Для прочного присоединения к металлу саморез должен войти в основу на глубину 10 мм.

Пример расчета: толщина присоединяемой детали 30 мм + 10 мм (минимальная глубина, на которую метиз должен войти в основу) = 40 мм. В сумме получается саморез длиной 40 мм.
