Беседка для дачи своими руками из дерева: фото, чертежи, ход работы

Монтаж и постройка

Изготовление беседки из металла своими руками – это задача, с которой могут справиться далеко не все, поэтому лишний раз повторить пошаговую инструкцию по сооружению подобной конструкции не помешает.

Выбор материалов

Для того чтобы построить красивую беседку, в первую очередь нужно подобрать необходимые инструменты.

В первую очередь нужно выбрать материал, который используется для создания основы постройки. Как правило, это металлические трубы. Они могут быть пустотелыми, с квадратным или прямоугольным сечением, или же профильными. Второй вариант используется чаще. Профильные трубы рекомендуется подбирать прочные. В идеале толщина стенок должна составлять не менее двух миллиметров. Кстати, при покупке труб стоит учитывать тот факт, что от их веса зависит и стоимость материала. Чем тяжелее профильная труба, тем дороже она обойдется.

Далее понадобятся скобы, которые используются для монтажа, прутки из металла, и материал, который используется для обшивки кровли, а в некоторых случаях – и стен. Для работы с металлом понадобятся еще и такие инструменты, как болгарка, перфоратор и строительный уровень, с помощью которого можно проверять, насколько ровными являются линии и грани.

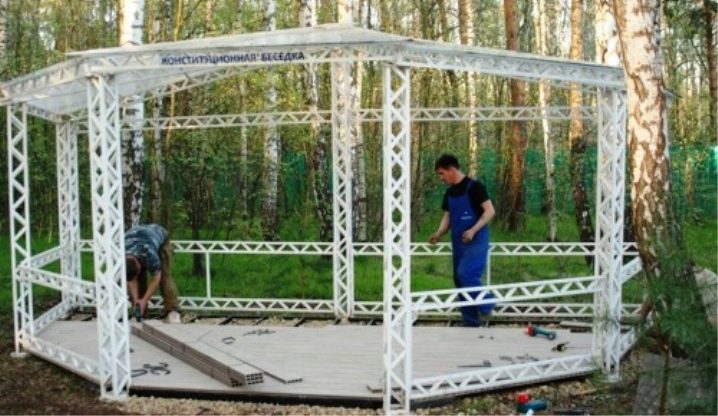

Создание каркаса из труб

Летние беседки из профилированных труб – это достаточно распространенный вариант. В идеале их нужно устанавливать если не на полноценном фундаменте, то на ленточном фундаментном основании. Каркас такой постройки легко сделать своими руками, при этом его ненамного сложнее разобрать по наступлении осени и спрятать до теплых времен.

Сверху этот каркас обтягивается либо ярким тканевым чехлом, либо специальной влагостойкой тканью, которая способна выдержать плохие погодные условия. Сварить каркас из отдельных железных труб несложно. Нужно определиться с формой беседки, отмерить расположение труб при помощи уголка или уровня и сварить все отдельные детали. Такая простая инструкция позволяет создавать самодельные металлические беседки даже тем, кто совсем далек от мира строительных работ.

Выбор подходящего участка

Для того чтобы построить красивую беседку, очень важно уметь выбрать идеальное место, где она будет установлена. Сделать это несложно, главное – ориентироваться на собственные потребности

Беседка должна быть расположена там, где будет удобно отдыхать всей семье. Именно по этой причине очень часто сварная конструкция находится либо в центре участка, либо на видном месте.

Следующий важный момент – поиск идеальных параметров постройки. Беседка не должна быть ни слишком большой, ни слишком маленькой. Легче всего определить параметры самому, учитывая свой рост. Стандартный вариант – это постройка высотой в два метра. Ширина зависит от того, сколько человек должны комфортно располагаться внутри беседки. Ну и, конечно же, этот параметр часто ограничивается возможностями, поскольку на маленьком участке никак не получится расположить огромный металлический шатер.

Когда с размерами беседки уже все понятно, можно переходить к подготовке территории. Для этого нужно просто очистить всю местность от мусора и растительности. После этого в идеале нужно засыпать территорию песком и, залив водой, хорошо утрамбовать. Этот простой процесс подготовки гарантирует, что беседка будет стоять ровно и не проседать.

Работа с кровлей

О работе с основой из металла уже было сказано, поэтому самое время поговорить о кровле. Она должна быть прочной и качественной

Это важно, поскольку в нашей стране дождливая погода – далеко не редкость

Крышу можно делать из профлиста или поликарбоната. Выполнить обшивку таким материалом несложно. Самый простой вариант – просто уложить листы на каркас и закрепить их при помощи саморезов. Если хочется добавить постройке оригинальности, можно согнуть или скрутить края листов, придав им необычную форму.

Беседка только из дерева (деревянная) – инструкция и чертежи

Конструкции из дерева могут быть самыми разными. Если вы впервые решили возвести сооружение, то лучше выбрать самую простую форму – квадратную. Чертежи такой беседки достаточно простые, поэтому каждый человек сможет с ними разобраться.

Для начала нужно выбрать подходящее место, а также определиться с внешним видом. После этого создать чертежи сооружения или воспользоваться готовыми решениями. На схеме нужно обязательно обозначить все размеры, форму конструкции, место входа и другие параметры. Если планируется встроить в сооружение лавочки и стол, то их также нужно указать в эскизе.

Также нужно подготовить отдельный чертеж крыши и фундамента, с его спецификацией. Кроме того, нужно учитывать расход средств обработки дерева. В схеме необходимо указать подведение воды, а также электрическую проводку и места монтажа осветительных приборов, если предполагается их наличие.

Если вы сомневаетесь, что можете самостоятельно подготовить эскиз, то можно воспользоваться услугами профессионалов.

Расходные материалы рекомендуется покупать с запасом, так как в процессе работы, некоторых из них могут быть испорчены, а также не исключено, что некоторые детали будут бракованными.

Нужно понимать, что строительство сооружения, является трудоемким процессом, поэтому нужно запастись временем и терпением. Рекомендуется строго придерживаться, подготовленному проекту. При условии последовательного выполнения всех этапов возведения, беседку можно сделать своими руками за пару дней. Для этого нужно заранее закупить все материалы и подготовить необходимые инструменты.

Фундамент

После того, как вы определитесь с местом будущей конструкции, нужно очистить его от мусора, и при необходимости выровнять.

На следующем этапе необходимо сделать разметку при помощи вбивания клиньев по углам, между которыми натянуть шнурку.

Если вы хотите построить беседку небольших размеров, то лучше всего подойдет столбчатый или ленточный фундамент, так как квадратная конструкция будет иметь небольшой вес.

Для подготовки основания необходимо вырыть котлован, глубина, которого не превышает 80 см. Затем засыпать его 5-сантиметровым слоем, после чего 10-сантиметровым слоем цементного раствора.

Когда смесь затвердеет, нужно установить вертикальные стойки, которые временно фиксируются специальными укосинами. Предварительно в котлован нужно поместить небольшие металлические трубы одинакового размера, залить в них бетон, после чего закрепить анкера. Примерно через двое суток, крепятся стойки.

Пол конструкции

На следующем этапе, при помощи бруса 50Х150 сделать обвязку снижу стоек. Затем выкладываются лаги с шагом в 45 см, которые крепятся горизонтальной обвязкой к брусу специальными уголками.

Для крепления верхней обвязки нужно установить промежуточные стойки, которые фиксируются к лагам при помощи обычных гвоздей

Важно отметить, что стойки должны быть строго вертикальными. Также они нужны для того, чтобы конструкция смогла выдержать массу крыши

В качестве напольного покрытия, рекомендуется использовать обрезную доску, которую нужно предварительно обработать специальными средствами, чтобы увеличить ее срок службы. Крепится материал с двух сторон. Лучше использовать саморезы, так как гвозди могут расколоть доску.

На следующем этапе нужно сделать верхнюю обвязку. Для этого нужно подготовить брус с сечением 10Х10 см. На изображении ниже наглядно показан пример, как это нужно сделать.

Крыша

Так как конструкция имеет квадратную форму, то рекомендуется сделать четырехскатную крышу. Для изготовления нужно подготовить наклонные стропилы из брусьев и закрепить их гвоздями. Один край подкоса нужно закрепить к стропильным ногам, а д ругой к горизонтальной обвязке.

Кровля покрывается обрезной доской и крепится на саморезы. Некоторые специалисты рекомендуют использовать фанеру. В качестве покрытия можно использовать гибкую черепицу.

На финишном этапе, все деревянные элементы нужно покрыть двойным слоем лака. На этом строительство квадратной беседки закончено. При необходимости, внутри помещения можно расставить мебель для более комфортного отдыха.

Также можете посмотреть видео по этой теме:

Обустройство ограждений беседок из дерева своими руками. Фото готовых конструкций

Внешний вид беседки во многом зависит от вида ограждения. Оно может быть выполнено сплошным или решетчатым. В зависимости от ваших предпочтений, ограждение может состоять из перил и балясин, из двух-трех горизонтальных деревянных элементов, расположенных вдоль каждой из сторон беседки, а также в виде ромбов, установленных между вертикальными опорами конструкции. Некоторые предпочитают устроить ограждение из вагонной доски или блок-хауса. Все зависит от вашей творческой фантазии и наличия свободного времени.

Беседка с невысоким деревянным ограждением.

Высота ограждений традиционно составляет 75-85 см, но эта величина может быть изменена по вашему желанию. Горизонтальные части ограждения фиксируют с помощью саморезов или уголков. Причем саморезы должны входить в дерево под углом. Не рекомендуется для крепления горизонтальных брусьев использовать гвозди, вбиваемые в торцы брусков-балясин через перила. Это может привести к растрескиванию бруса. Для крепления балясин к перилам советуют использовать нагели.

Балясины могут быть установлены вертикально, под углом, в виде ромба. Для фиксации наклонных балясин в горизонтальных брусках сверху и снизу устраивают пазы под определенным углом. Под соответствующим углом вырезаются и торцы балясин, которые затем вставляют в пазы.

Частично закрытая беседка со стенками из деревянных планок.

Кроме того, для придания беседке ажурного вида, устраивают горизонтальный декоративный бордюр сверху. Высота бордюра составляет одну треть от высоты самого ограждения. Рисунок бордюра обычно повторяет конфигурацию нижнего ограждения, но можно сделать их и различными. Главное, чтоб они не противоречили общему стилю деревянной беседки.

Форма конструкции

Кроме функционального разнообразия построек, есть различные по стилю и форме типы беседок. Сюда можно отнести и объекты, выполненные из дерева, которое обрабатывали разными способами, и возможности оформления кровли или конструкционные особенности каркаса.

Квадратная и прямоугольная беседки – это простейшие формы. Такую постройку можно выполнить в качестве элементарного навеса, без перил и обшивки, и даже без полового покрытия – достаточно вкопать устойчивые столбы, залить их бетоном, соорудить крышу. Сооружение смотрится почти прозрачно и невесомо, но точно так же спасает от дождя и солнечных лучей.

Просторную квадратную или прямоугольную беседку лучше возводить в классическом представлении – на фундаменте, с полом и перилами. Тогда она будет иметь законченный вид, а также отвечать всем требованиям с практичной стороны вопроса.

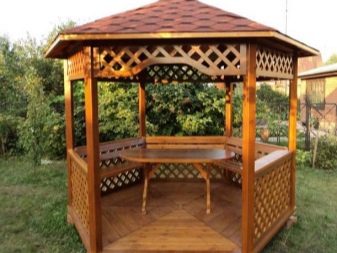

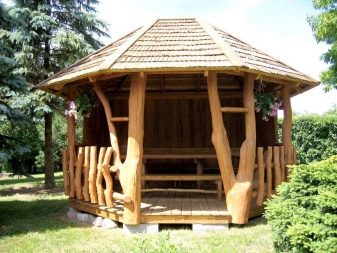

Каркас шестигранной или восьмигранной беседки более прочный, чем у простейших форм, потому способен выдержать толщу снега и зимнее остекление. К тому же такое пространство гораздо более вместительно. Беседка смотрится легко и непринужденно. Однако большое количество материала уходит в отходы, поэтому такой тип постройки обойдется дороже.

Беседки-ротонды круглой формы выглядят роскошно, зачастую необычно. Из-за устройства крыши имеют достаточно сложную технологию покрытия кровли. Настоящую деревянную беседку в форме круга встретить на дачных участках непросто, в основном мастера изготавливают шестигранные или восьмигранные навесы.

Дерево – универсальный материал для поддержания любой стилистической идеи ландшафтного дизайна. Различные способы обработки древесины и возможность использования лакокрасочных покрытий помогут создать на участке объект в классическом или любом современном стиле, например, хай-тек, минимализм, кантри или рустик. Кроме того, можно возвести объект с разным оформлением каркаса кровли – с односкатной крышей, плоской, двускатной, вальмовой, купольной, конической, шатровой или многощипцовой.

Так, часть стен или одну стену навеса можно закрыть, а остальные оставить открытыми

Важно сначала отследить розу ветров, а затем глухую перегородку установить именно с наветренной стороны. Так удастся избежать сквозняков

Беседка из металла своими руками. Фото, чертежи и схемы сооружений

Кроме дерева, для строительства беседок часто используют металл: железо или алюминий. Материал этот долговечный и изделия из него не нуждаются в ремонте. Соединение элементов производится с применением сварки. Модели беседок из металла могут иметь стационарную или разборную конструкцию. В случае сборно-разборного варианта в качестве крепления используют болтовые соединения.

Шестигранная металлическая беседка с заостренной крышей

Планируя расположение беседки, необходимо учитывать, что металлические элементы в жаркую погоду сильно нагреваются. В связи с этим, рекомендуется выполнять такие сооружения открытыми и устанавливать в саду.

Перед началом выполнения проекта, необходимо продумать дизайн беседки, который соответствовал бы по стилистике существующему экстерьеру. Размеры, закладываемые в чертежи беседки из металла своими руками, зависят от предполагаемого количества людей, которые смогут находиться внутри нее, а также мебели и наличия определенного оборудования (мангала, барбекю).

Чертеж металлической беседки с коваными элементами

Многие пользуются готовыми схемами для возведения беседок из металла своими руками, фото которых можно отыскать в сети интернет. Относительно легкой в установке является конструкция прямоугольной формы с размерами 2,5х3 м. Эта модель не будет громоздкой и в то же время в ней можно расположить стол и несколько посадочных мест для комфортного отдыха.

Беседки из профильной трубы своими руками. Чертежи, фото готовых конструкций

Благодаря целому ряду свойств профильной металлической трубы, многие используют этот материала для строительства беседки. Сооружения из профиля отличаются легкостью возведения, отличной устойчивостью к атмосферным воздействиям и долговечностью. Кроме того, материал этот относительно недорогой, а конструкции, выполненные из профиля, имеют достойный аккуратный вид.

Беседка из профильной трубы, дополненная тканевым навесом

Перед тем как приступить к изготовлению беседки, необходимо выбрать тип и форму конструкции, подготовить чертежи, проверить наличие необходимых материалов и инструментов для монтажа. Фото беседок из профильной трубы своими руками демонстрирует различные конфигурации этих сооружений: прямоугольные, шестигранные, квадратные и другие более сложные формы.

Проект обустройства прямоугольной беседки из металлопрофиля

Эскизы и чертежи беседки можно выполнить самостоятельно или воспользоваться готовыми схемами, пропорционально изменив размеры под свой вариант. В чертежах необходимо указать все размеры, максимально точно выполнить все расчеты, так как от этого будет зависеть внешний вид конструкции и подбор необходимых материалов.

Для возведения конструкции будут необходимы такие материалы: бетон, профильная труба, грунтовка для обработки металлических поверхностей, фурнитура, кровельный материал. Из инструментов понадобится: строительный уровень, дрель с комплектом сверл, болгарка, сварочный аппарат, лопата, крепежные детали.

Проект квадратной беседки из металлической трубы с деревянными лавочками

Выбрав и разметив место под конструкцию, приступают к устройству ям. Их количество определяется числом опор, согласно чертежам. Ямы делают глубиной около 60 см. Высота опорных стоек берется с учетом этой величины. Для опор используют профиль с сечением 80х80 мм и толщиной стенки 3 мм, к которому приваривают опорные металлические пятки. Это придаст конструкции дополнительную устойчивость.

Дно подготовленных ям засыпают щебнем, тщательно утрамбовывают, вставляют опорные стойки и бетонируют

На этом этапе важно соблюсти максимальную вертикальность установленных стоек. Для этого, как только бетон немного затвердеет, положение каждой опоры проверяют и выравнивают по уровню

Чертеж беседки из профиля с квадратным сечением

После установки опор необходимо выдержать около 2-х суток до полного схватывания бетона, а затем приступить к нижней горизонтальной обвязке. Для нее применяют профиль меньшего сечения, который приваривают к опорам на некоторой высоте над грунтом. Расстояние от земли до горизонтальной обвязки берется таким, чтобы было максимально комфортно заходить в беседку.

Далее приступают к изготовлению крыши. Из профиля формируется система стропил согласно схемам. Для двускатной формы приваривают профиль под наклоном в 15 градусов. Для удобства крепления кровельного материала, к каркасу крыши приваривают профильную трубу в качестве обрешетки с шагом 45 см. На этом каркас беседки считается собранным.

Схема разборной беседки из профтрубы размером 20х20х2 мм

Строительство каркасной беседки с односкатной крышей

Чтобы избежать серьезных ошибок и минимизировать расходы на строительство, начинать нужно с самого простого. Для примера взята беседка прямоугольной формы с односкатной крышей и на плитном фундаменте.

Строительство каркасной беседки с односкатной крышей

Необходимые материалы:

  • крупный камень или щебень;
  • песок;
  • бетонный раствор;
  • доски для опалубки;
  • брус 100х100 мм и 50х50 мм;
  • доски сечением 30х150 мм;
  • грунтовка для дерева;
  • краска;
  • шифер или профнастил для крыши;
  • саморезы и болты;
  • арматурные прутья.

Также понадобятся инструменты:

  • лопата;
  • строительный уровень;
  • правило;
  • ножовка;
  • электролобзик или циркулярка;
  • шуруповерт;
  • молоток;
  • малярные кисти;
  • болгарка.

    Строительство каркасной беседки с односкатной крышей

Разметка основания беседки

Разметка будущей беседкиРазметка будущей беседки

Выбирают ровный открытый участок сада и производят разметку. Для этого определяют расположение одного из углов беседки и намечают его колышком. Отмеряют расстояние до остальных углов, ставят маячки, натягивают между ними бечевку. В получившемся прямоугольнике измеряют диагонали: если они одинаковой длины, разметка произведена правильно.

Подготовка котлована

Засыпка и трамбовка песка

Лопатой выбирают грунт на глубину примерно 25-30 см, выравнивают дно, тщательно его утрамбовывают. Стенки котлована должны быть строго вертикальными. Далее насыпают крупнозернистый песок слоем 10 см, хорошо разравнивают его и обильно увлажняют для уплотнения. По периметру выставляют опалубку из досок высотой до 10 см, укрепляют ее брусом.

Заливка фундамента

Котлован выкладывают большими плоскими камнями или засыпают почти до верха крупным щебнем. По углам периметра между камнями вбивают отрезки арматурных прутьев; пруты должны возвышаться над готовым фундаментом минимум на 10 см. Готовят бетонный раствор и заливают котлован. Поверхность разравнивают правилом или разглаживают мастерком.

Фундамент

Установка каркаса

Для каркаса берут 4 бруса 100х100 мм и обрезают по высоте беседки. Передние брусья оставляют на 15-20 см длиннее задних, чтобы сделать скат крыши. После этого опоры хорошо обрабатывают грунтовкой и просушивают. В нижнем торце каждой опоры просверливают небольшое отверстие по диаметру арматурных прутьев, которые выступают из бетона по углам основания. Надевают брусья на пруты, выставляют по вертикали с помощью уровня и дополнительно укрепляют металлическими пластинами и анкерными болтами.

Каркас, выполненный из бруса

После установки боковые опоры соединяют между собой досками 50х150 мм, а затем монтируют раскосы для стропил. На высоте 10 см и 0,5 м от пола стойки соединяют горизонтальными перемычками из бруса 50х50 мм. Между перемычками крепят вертикальные бруски с шагом 40 см. Дверной проем оставляют свободным. Все крепления осуществляют с помощью болтов и стальных уголков, которые прикручивают к дереву саморезами.

Все крепления осуществляют с помощью болтов и стальных уголков, которые прикручивают к дереву саморезамиКонструкция беседки

Цены на различные виды бруса

Брус

Монтаж крыши

Схема крышиМонтаж крышиДеревянные лагиКрыша беседки

На доски, соединяющие опорные брусья, набивают лаги с шагом 30 см. Сверху лаги обшивают обрезной доской 30х150 мм. Между досками оставляют зазоры шириной от 5 до 15 см. Разумеется, все элементы крыши должны быть обработаны антисептической грунтовкой и хорошо просушены. Сверху доски можно накрыть пергамином и зафиксировать его скобами степлера. Поверх пленки набивают тонкие рейки, чтобы между кровельным покрытием и пленкой оставался вентиляционный зазор. На рейки укладывают шифер и закрепляют его гвоздями 120 мм с оцинкованными шляпками.

Обустройство беседки

Покраска беседки

После установки каркаса и кровли все деревянные поверхности необходимо покрасить. Когда краска высохнет, внутри беседки ставят деревянный столик и лавочки вдоль стен. От дома к беседке проводят электричество, вешают лампочку или светильник. Чтобы придать помещению уют, можно завесить стены плотной светлой тканью. Внутреннее убранство полностью зависит от вкуса и возможностей владельцев дома.

Этот вариант беседки является базовым. При желании можно усовершенствовать конструкцию: установить между несущими балками деревянные решетки, обшить стены вагонкой или водостойкой фанерой, уложить на бетонное основание лаги и сделать деревянный пол. Вместо брусьев для каркаса можно взять металлические трубы, а шифер заменить поликарбонатом или мягкой черепицей.

Эскизы беседок с чертежами и размерами

Имеющиеся размеры можно пропорционально увеличивать или уменьшать

Важно, чтобы вы понимали, что при значительном увеличении размеров, каркас требуется более мощный. Не забывайте об этом, и все у вас получится: беседка сделанная своими руками будет красивой и надежной

Простая беседка из дерева

Почти тот же проект, но с другими размерами: выше поднята верхняя точка крыши, из-за чего визуально она кажется легче. Беседка тоже четырехугольная, крыша — шатровая.

Квадратная беседка из дерева для дачи или сада

При устройстве такой крыши самые проблемные — это два места (узла), обозначенные кругами. Как их делать, смотрите на фото ниже.

Проблемные узлы при устройстве шатровой крыши на беседке

Примерно так можно разметить ее по высоте и набить обрешетку под кровельный материал

Беседка в китайском стиле (с чертежами и размерами)

Проект со всеми размерами, разметкой фундамента, стропильной системой кровли и т.п. Скомпонован в фотогаллею.

Внешний вид деревянной беседки в китайском стиле

Главный фасад — высота от пола до верхней обвязки 2,160 м

Главный фасад без кровли: вертикальные стойки 150*150 мм

Вид сбоку . Ограждение (перила) в высоту 740 мм, приподнято на 150 мм над уровнем пола. Высота перил в беседке получается 890 мм

Поперечный разрез деревянной беседки. На фото справа — как сделать приподнятые концы крыши

Продольный разрез

План расположения столбиков под беседку

Нижняя обвязка. Места расположения стоек (брус 150*150 мм) отмечены крестиками

Верхняя обвязка

Установка балок перекрытия (цифры — это обозначение материала с спецификации)

Стропильная система

Детализация узла 2 — как устанавливать стойки

Как сделать ступеньки в веранду — узел 2

Крепление стропильной системы к верхней обвязке — на деревянные штыри

Детализация ограждения

Спецификация с размерами и объемом необходимых пиломатериалов под этот проект деревянной беседки

Спецификация с размерами и объемом необходимых пиломатериалов под этот проект деревянной беседки

Большая беседка на фундаменте

Перед тем, как построить эту беседку требуется сделать ленточный фундамент. Его параметры зависят от грунтов, от материала, который вы собираетесь использовать для каркаса: металл или древесину, и того, чем собираетесь ее остеклять.  В общем случае ширина ленты около 20 см, глубина залегания — на 20-30 см глубже уровня плодородного слоя. На пучнистых грунтах лучше сделать свайноростверковый фундамент.

Большая беседка под остекление

Чертеж беседки-качели

Беседка-качели требует особого внимания: крепят ее очень прочно, чтобы возникающие переменные нагрузки не расшатали и не перевернули конструкцию. Для этого, можно ножки продлить вниз, под них вырыть яму, засыпать щебнем, утрамбовать, а потом все залить жидким бетонным раствором. Если каркас делаете из трубы, вопросов не возникает, для дерева можно использовать «П»-образные крепления с вмонтированным в нижнюю часть штырем. Вот его можно загнуть и залить бетоном.

Для еще большей надежности к ножкам приделывают поперечины, которые получаются чуть утопленными в грунте. Их забивают U-образными скобами.

По этому чертежу можно построить беседку-качели своими руками

Об изготовлении обычных качелей разных видов можно прочесть тут.
