Система байпас

Схема подключения

Чтобы байпас работал как следует, его нужно не только правильно выбрать, но и грамотно установить. Обычно делают подсоединение одного края обходной трубы к патрубку подводки, а другого – к отводному контуру. Участок от байпаса до вводного отверстия оснащается запирающими деталями, которые или окончательно переводят поток в другую сторону, или разделяют его на две части. Чтобы можно было полностью перекрыть подачу жидкости на оборудование, кран монтируют еще на отводном патрубке. Самый простой вариант – патрубок с тройниками, подключаемыми с той и другой стороны.

Такие неуправляемые байпасы имеют непрерывно открытый просвет. В большинстве случаев подобные аппараты нужны для подачи воды на радиаторы. Поскольку она неизменно движется по маршруту, имеющему минимальное гидравлическое сопротивление, сечение на вертикальных изделиях должно быть меньшим, чем у основных магистралей. Байпасы, предназначенные для нижних разводок, формируют с тем же диаметром, что и на главном участке, и только отводной патрубок уменьшают. Рекомендуется время от времени прокручивать шаровые краны, чтобы исключить блокировку их при длительном простое.

Кроме расчета расстояния, нужно учесть и тот факт, что запорная арматура не может ставиться на обводных перемычках в многоэтажных домах

При неосторожном обращении или автоматическом срабатывании иные потребители тепла могут быть отключены от магистрали. А вот рядом с насосом, обеспечивающим циркуляцию, такое оборудование должно ставиться обязательно

Радиаторы, подсоединяемые в коллекторные и двухтрубные варианты разводки, не должны подключаться к байпасам, поскольку никакого смысла в этом нет. Насосы к байпасу подсоединяют, если система рассчитана на движение воды естественным течением.

В таких случаях особое значение имеют:

• коллектор для разгона;
• соблюдение проектных уклонов магистрали;
• необходимый просвет любой трубы.

Выбор разводки определяется тем, есть ли свободное место. Байпас при создании теплого пола представляет собой составную часть смесителя. Чтобы подготовить теплоноситель, нужно применять смешивающий блок с трехходовыми клапанами, пропускающими строго ограниченный объем воды. Прочая часть ее выводится через байпас, после смешивания с покинувшей коллектор холодной жидкостью, движется потом в сторону котла. Особое значение имеет байпас в отопительной магистрали, куда горячую воду подает твердотопливный котел.

Там он помогает сделать малый циркуляционный контур в обвязке. Обводной канал подсоединяют к подающей линии с наиболее нагретой водой; другой участок подключается к трехходовому клапану возвратной линии. Поэтому в котел возвращается вода, которая прогрета самое меньшее до 50 градусов. Мотив подобного решения – профилактика бурной коррозии, которая часто настигает котлы, работающие от дров или угля. Отдельно стоит сказать о тупиковой системе отопления и о введении байпасов в нее.

Тупиковый вариант является одним из разновидностей двухтрубного контура. Кольца, которые используются для циркуляции, имеют самую разную длину. Конфигурация их делится на вертикальный и горизонтальный форматы. Вертикаль создается путем включения каждого прибора в ориентированный сверху вниз стояк. Чем ближе к нему кольца, тем они короче; оборотной стороной такого решения становится неоднородность в скорости обращения воды.

Потому в чистом виде подобная система не способна прогревать части дома совершенно одинаково. Практичность под вопросом, и это решение приемлемо (не более) лишь в многоквартирном доме. Горизонтальная тупиковая система формируется, если к отопительным аппаратам подсоединяется прямой и возвращающий трубопровод. Габариты связывающих узлов и самих труб оказываются совершенно одинаковы, что существенно упрощает работу проектировщиков, монтажников. Кроме того, горизонтальное исполнение понижает расход материалов, но несколько затрудняет балансировку работы радиаторов.

В любом случае, из источника тепла выводится доминирующая труба. По ней разогретая жидкость проникает в компенсирующий бак, где есть слив и сигнализирующий патрубок. Байпас монтируется либо на вводе в котел, либо на выводе из него. Это определяется предписаниями проекта. Бачок служит для вывода верхнего трубопровода, от которого уже устремляется жидкость по разводке в сторону отдельных радиаторов.

Монтаж

байпас в однотрубной системе

байпас на линии сетевого насоса

Существуют 2 варианта установки байпаса совместно с насосом, обеспечивающим циркуляцию воды в одиночном трубопроводе: на новый или старый контур. Разницы между ними ни при монтаже ни при работе отопления нет.

При монтаже байпаса совместно с насосом, необходимо соблюдать следующие правила:

1. Во-первых, на главном контуре посреди обводных патрубков обязательно нужно устанавливать перекрывающие трубу элементы. Это позволит теплоносителю течь через обвод с насосом, без эффекта обратного течения.
2. Во-вторых, крайне принципиально верно размещать насос на обводной конструкции: ось крыльчатки обязана располагаться в горизонтальной позиции, а крышка с клеймами быть направленной вверх. Если есть нестыковки, крышку можно перекрутить, отвернув четыре крепления на корпусе насоса. Такое позиционирование клейм решает 2 задачи: облегчает к ним доступ для подключения и при протечке снижает вероятность попадания на них жидкости.
3. В-третьих, в качестве запора нужно монтировать только шаровой кран, и никак не обратный клапан.

Потому что с клапаном контур начнет функционировать так:

1. Работающий насос ускоряет течение воды в контуре.
2. Теплоноситель через обвод течет в магистральный трубопровод в противоположные стороны.
3. По эффективному вектору она идет без ограничений, а по обратному задерживается обратным клапаном.
4. Он автоматически перекрывается и не дает нормально циркулировать воде по двум патрубкам.

Таким образом, создается повышенное давление теплоносителя на тарелку клапана именно после насоса, потому что скорость потока за ним всегда быстрее. По идее, когда насос выключается, теплоноситель уже не воздействует на клапан, который в этом случае не перекрывается.

Это дает возможность жидкости двигаться самотеком по магистральному трубопроводу, не попадая в обвод. Но в действительности, байпас с клапаном функционирует не так как нужно.

Проблема в том, что тарелка клапана генерирует чрезмерное сопротивление сопоставимое целому метру трубы. В условиях гравитационного контура, вода не сможет его преодолеть, и ее циркуляция прекратится полностью.

Прежде чем монтировать обвод в сочетании с обратным клапаном, нужно знать, что на самом деле монтаж насоса на нем не даст никаких преимуществ.

В том случае, если клапан заменяется стандартным шаровым краном, появляется возможность направлять вектор течения воды в контуре.

байпас с насосом

Для того, чтобы установить в отопительный контур байпас с насосом, потребуется следующий набор деталей:

• ввариваемые магистраль патрубки с резьбой;
• монтируемые с двух сторон шаровые краны;
• уголки;
• устанавливаемый перед насосом фильтр предварительной очистки;
• пара американок, для демонтажа насоса на техобслуживание и ремонт.
• Установка перед радиатором. Какое значение имеет. Правила монтажа: как устанавливать.

Перед радиатором обводной элемент устанавливает на случай, если внутри него вода по каким-либо причинам перестанет циркулировать, тогда по обводу ее циркуляция во всем остальном контуре продолжится, несмотря на неисправность одного из элементов.

Он выполняет следующие функции:

1. Обеспечивает непрерывное движение теплоносителя по главной магистрали отопления.
2. Позволяет регулировать температуру воды в радиаторах.

В системах отопления с одним главным контуром, вода в нем циркулирует, последовательно отдавая тепло 1, 2 и последующему радиаторам. Таким образом, с прохождением через каждый следующий радиатор, тепловая энергия воды уменьшается, а значит, первый элемент отопления будет нагреваться значительно лучше чем последний.

Монтаж байпаса в отоплении позволяет смешивать горячий теплоноситель, из магистрали идущий напрямую с меньшими потерями энергии с тем, который заходит в радиаторы и теряет ее, что позволяет частично компенсировать эти потери прямо на ходу, не дожидаясь его возвращения непосредственно к теплогенератору.

Устройство байпаса:

Правила монтажа:

1. Вертикальный монтаж предусматривает подключение радиатора к стояку при помощи пары патрубков. Байпас замыкает их между собой и монтируется перед батареей.
2. Между магистральным трубопроводом и обводным элементом не нужно устанавливать какие-либо запоры, это исключает как человеческую оплошность, так и вероятность прекращения циркуляции в случае ее неисправности.
3. В горизонтальной однотрубной системе обвод фиксируется в горизонтальной плоскости прямо перед батареей. А для обеспечения циркуляции необходимо выбрать оптимальный его диаметр, по соотношению с магистралью и патрубками.

Автоматические байпасы

Байпасы с автоматической регулировкой обычно монтируются в обвязке насоса, установленного в системе с естественной циркуляцией теплоносителя. Подобные отопительные системы могут работать и самостоятельно, но благодаря насосу увеличивается скорость перемещения жидкости по контуру, что позволяет снизить тепловые потери и повысить эффективность отопления.

Наличие автоматического байпаса в обвязке насоса позволяет системе самостоятельно регулировать свою работу, т.е. вмешательство человека не требуется. Когда насос работает, теплоноситель проходит сквозь него, а обвод в это время перекрыт. При остановке насоса байпас открывается, и жидкость перемещается уже в нем, в то время как неподвижная крыльчатка насоса перекрывает ток теплоносителя.

Байпасы автоматического типа делятся на две разновидности:

• Клапанные;
• Инжекционные.

В конструкции первого типа устройств присутствует обратный шаровый клапан. Гидросопротивление клапана минимально, поэтому жидкость легко перемещается самостоятельно. Когда насос включен, теплоноситель начинает двигаться быстрее, переправляется в магистраль и расходится по двум направлениям.

Дальнейшее движение жидкости осуществляется без каких-либо препятствий, а обратный ток заблокирован клапаном. Принцип работы самого клапана предельно прост – гидравлическое давление со стороны выхода превышает давление на входе, поэтому шар тесно прижимается к седлу конструкции и не дает жидкости двигаться.

Клапанные байпасы довольно удобны и просты, но они очень требовательны к качеству воды, которой заполняется отопительная система. Если в воде содержатся различные примеси, вроде ржавчины или накипи, клапан очень быстро загрязняется и приходит в негодное состояние, вследствие чего его приходится менять.

Инжекционные байпасы – это устройства, по принципу работы аналогичные гидроэлеватору. В главной магистрали устанавливается насосный узел, который подключается к основному контуру при помощи труб меньшего диаметра. При такой схеме оба патрубка заводятся внутрь магистрального трубопровода.

Когда насос запускается, часть жидкости заходит в патрубок и пропускается через аппарат, многократно ускоряясь в процессе. На повышение скорости работает и выходной патрубок, который слегка заужен и визуально напоминает сопло, благодаря которому обеспечивается эффективная перекачка жидкости.

За выходным патрубком создается разрежение, за счет которого теплоноситель начинает высасываться из байпаса. Поток, двигающийся под давлением, тянет за собой всю жидкость, и она с заметным ускорением продолжает движение по основной магистрали. Данный эффект позволяет полностью предотвратить возможность обратного тока жидкости.

Виды

Широкая область использования вынудила конструкторов и инженеров создавать самое разнообразное оборудование для конкретных целей. Различия между байпасами обусловлены либо видом запирающей арматуры, либо целевым предназначением. Изделия с краном относятся к механической группе. Все управление таким устройством производится вручную манипуляциями с краном, располагаемым в основном в центральной части перемычки. Допускается использование как трехходовых, так и шаровых перекрывающих устройств, на принципе действия это не отражается.

Байпасная линия может быть выполнена и с использованием клапана. Это уже полностью автономное от людей устройство, которое в процессе работы не регулируется. Резина, из которой делается шарообразный клапан, придает ему избыточную плавучесть. Подобная техника обычно используется в прямой связке с насосом, обеспечивающим циркуляцию воды. Подключение их друг к другу позволяет обеспечить одновременный запуск.

Несмотря на удобство и эргономичность автоматизированной схемы, она применима не везде. Допускается использовать подобные устройства исключительно в контурах с безупречно чистой жидкостью. Внутри старой металлической трубы сплошь и рядом встречаются накипь, ржавчина, окалины и посторонние примеси. При контакте с мягким клапаном они способны очень быстро вывести его из строя. А невозможность до конца открыть или закрыть ход жидкости лишит автоматический контур основного преимущества.

Радиаторный тип байпаса (с накладным термостатом или без него) подразумевает монтаж их рядом с нагревательными батареями, что позволяет отключать такие батареи в случае необходимости. Другой тип – насосный, устанавливается всегда рядом с перекачивающими аппаратами и, наряду с полной остановкой, дает возможность корректировать режим их работы. Совершенно блокировать работу того или иного компонента бывает нужно, чтобы отремонтировать или заменить его. При этом через байпас водяной поток будет проходить свободно, связывая остальные радиаторы и котел (либо части водопровода) максимально стабильно. Также резервные системы питания приходится использовать, чтобы преодолеть объективные слабости однотрубной отопительной системы.

В ней теплоноситель неизбежно распределяется недостаточно равномерным образом. Последовательное питание радиаторов по объективным причинам оборачивается остыванием жидкости, и уже в последних нагревательных приборах она циркулирует с очень малой эффективностью. Но если до радиатора смонтирован байпас, проблема несколько смягчается. Определенная доля нагретой воды добирается без потери тепла даже в самые дальние углы и идет обратным ходом спокойно. Особенно ценно такое преимущество в крайне длинных и разветвленных контурах.

Похожим образом удается регулировать тепловую отдачу радиаторов даже в двухтрубных системах. Все, что нужно – перекрытие крана в определенном месте. Дальше теплоноситель станет поступать лишь на участки, где в нем есть необходимость. Байпас ставится также в тех домах, где электропитание нестабильно. Закрытие крана, подающего жидкость через неработающий временно насос, позволяет восстановить стабильное действие системы в целом. Да, естественная циркуляция менее эффективна, чем искусственная, но в такой ситуации выбирать не приходится.

Шаровой кран в байпасе прикрывают, когда требуется:

• починить насос;
• заменить его после поломки;
• вычистить грязь из сеток фильтра.

Инжекционная схема байпаса отличается небольшой величиной и разработана специально для систем, монтируемых на небольшом участке. Клапанный тип всегда делается стандартной величины, в таком байпасе встроенный насос, фильтры и краны выставлены по прямой линии. К сведению: запрещено монтировать байпасы, имеющие насосы, если в котле уже есть свой собственный источник циркуляции. Формирование параллельной обводки производится в соответствии с требованиями СНиП. Эти нормативы нужно учесть при подборе комплектующих, вплоть до незначительных деталей.

Схема установки перемычки в систему

Правильным вариантом установки перемычки в систему считается монтаж байпаса в обязательной связке с запорными кранами на входе и выходе теплоносителя из батареи. Практика показывает, что вполне резонно, кроме кранов после байпаса устанавливать регулятор температуры. Но здесь нужно сделать акцент на то, что такой регулятор разумно устанавливать в новых системах, в которых нет необходимости вызывать специалистов для очистки батарей, а сам отопительный сезон проходит без осложнений и аварий.

Другое дело, когда батареи греют слабо, котельная не справляется с подачей теплоносителя. В таких случаях появляется соблазн установить кран на байпас, сделав его регулируемым, и просто перекрыв перемычку, направить весь поток в батарею, сделав ее на 2-3 градуса горячее. Для опытного теплотехника сделать это обычно не представляется делом большого труда – летом обычно отключается стояк, спускается вода и врезается кран. Но с этого момента, необходимо помнить, что уже при включении подачи тепла в квартирах на нижних этажах разница в температуре будет ощущаться намного острее. В этом случае необходимо быть готовым к тому, что при первом обходе коммунальщики обнаружат врезку крана и потребуют убрать его. Официальной причиной такого требования будет нарушение теплового баланса здания, даже если и до этого котельная работала плохо, а батареи были чуть теплыми. Но закон будет на стороне коммунальщиков, так что такое усовершенствование придется не только демонтировать, но и, скорее всего, заплатить за восстановление системы здания.

Как видно, правильная установка байпаса в системе многоквартирного дома дело весьма хлопотное. Конечно, если есть опыт работы с газосварочным оборудованием и знание расположения запорной арматуры отопления во всем доме, то перекрыть стояк и установить батарею может быть делом обыденным, но даже в этом случае, рекомендуется обратиться к профессионалам, отвечающим за систему отопления дома.

Правильный монтаж

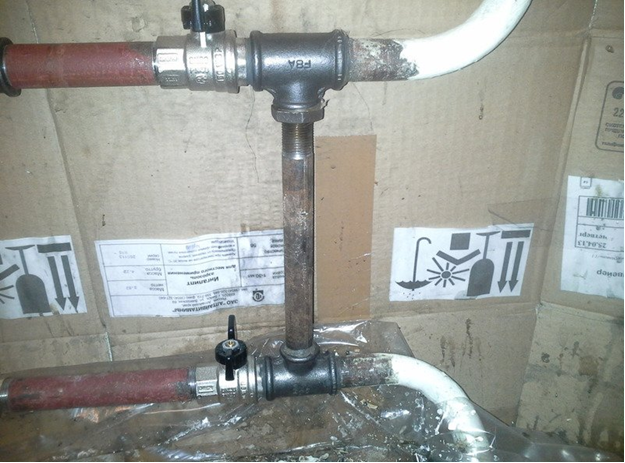

Монтаж байпаса радиатора требует наличия запирающей арматуры

При установке байпаса на радиатор отопления строго придерживаются требуемого соотношения диаметров, а также руководствуются следующими правилами:

• обходную магистраль монтируют на максимально возможном удалении от вертикального участка трубопровода, как можно ближе к отопительной батарее;
• на участке подачи между байпасом и радиатором устанавливают регулирующее запорное устройство (шаровой кран или термостатическую головку). Установка дополнительного вентиля на выходе из отопительного прибора понадобится, если вы решили обезопасить себя на случай его повреждения;
• обводную магистраль изготавливают из отрезка трубы и тройников на месте, а её монтаж выполняют как сваркой, так и посредством резьбовых соединений.

Соблюдение следующих рекомендаций поможет установить обходной контур на отопительный агрегат:

байпас монтируют на обратном трубопроводе, что позволяет избежать перегрева циркуляционного насоса

С этой же целью врезку параллельного контура выполняют на удалении от котла;
располагая обходной участок в горизонтальной плоскости, исключают образование воздушных пробок при включении системы отопления, что особенно важно при использовании помп «мокрого» типа;
диаметр труб байпаса выбирают равным присоединительному размеру циркуляционного насоса;
фильтр механической очистки монтируют перед помпой, если ориентироваться по направлению потока жидкости.

Конструкция байпаса не представляет сложностей

Немаловажным вопросом является герметизация соединений. В работе лучше отдать предпочтение не быстромонтируемой фум-ленте, а традиционно надёжной пакле и сантехнической пасте. Кроме всех прочих достоинств, именно последнее сочетание материалов позволит при необходимости отвернуть соединение обратно.

Инструкция

Соблюдая правильную последовательность действий, можно избежать ошибок в работе и проблем с функционированием системы во время эксплуатации

Особенно важно соблюдать порядок выполнения сварочных работ, поскольку высокий нагрев связан с опасностью повреждения пластиковых элементов шаровых кранов.

1. Слейте теплоноситель из отопительной системы.
2. При помощи угловой шлифмашины вырежьте отрезок трубы на участке обратной магистрали. Его размер должен соответствовать длине сгона с установленным шаровым краном, а расстояние до отопительного агрегата принимают равным 0.5 — 1м.
3. Воспользовавшись сварочным аппаратом, по обе стороны от места врезки вварите угловые элементы конструкции.
4. К обеим сторонам магистральной трубы приварите короткий и длинный резьбовые участки сгона.
5. Смонтируйте сгон и установите центральный вентиль.
6. Установите шаровые краны, перекрывающие поток теплоносителя через байпас.
7. Соблюдая направление движения жидкости, на одном из вентилей смонтируйте фильтр-грязевик. Место его установки выбирают до центробежного насоса по ходу движения теплоносителя.
8. Воспользовавшись крепёжными элементами из комплекта поставки насоса, смонтируйте его на байпас.
9. Закачайте теплоноситель в систему отопления.
10. Включите обогрев и откройте все запирающие устройства участка байпаса. После этого осмотрите все соединения на предмет протечек.
11. Закройте центральный шаровой кран и включите центробежный насос. Не забудьте развоздушить рабочее пространство помпы.
12. Проверьте эффективность работы системы на всех скоростных режимах.

После проведения осмотра всех тепловых агрегатов и резьбовых соединений отопительной системы, её можно считать работоспособной и пригодной к дальнейшей эксплуатации.

Байпас в системе отопления: что это такое?

Байпас – это перемычка, включающая участок трубы, монтирующаяся в определенных местах обвязки. Чтобы больше узнать о том, что такое байпас в отоплении, стоит  учитывать, что данный конструкционный элемент чаще востребован в однотрубных схемах. В них перемещение теплоносителя выполняется от одного прибора отопления к другому с последующим возвратом остывшей жидкости в коллектор.

На схеме показана работа байпаса в однотрубной системе

Механизм монтируется на радиаторе между входом и выходом. Это приспособление перепускает через себя часть жидкости для регулирования расхода на конкретном приборе. При этом нет необходимости в полном отключении конструкции.

Монтаж байпаса предусматривает следующие положительные стороны:

• поддерживание температурного режима с помощью контроля расхода жидкости;
• выполнение ремонта в работающей системе;
• экономию теплоносителя;
• повышение производительности системы.

Устройство насосно-смесительного узла

На подобное оборудование должны быть определенные сертификаты. Перед покупкой стоит осмотреть изделие на наличие коррозии, вмятин или сколов. Места резьбы должны хорошо закручиваться и легко откручиваться.

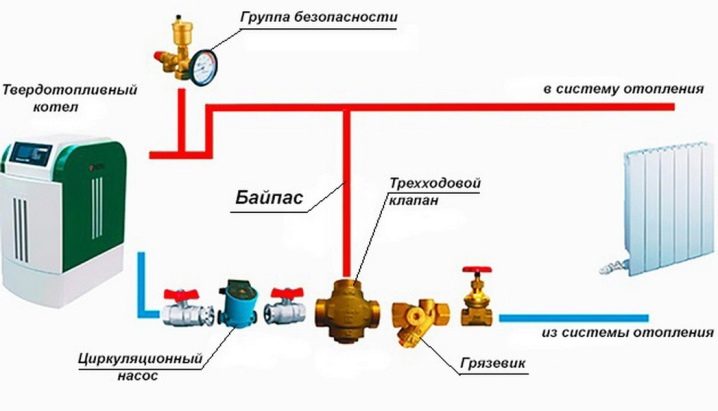

Схема отопления с насосным оборудованием, радиатором и другими элементами

https://youtube.com/watch?v=m2jLKTaaU24

Законы физики

Давайте обратимся для начала к законам физики!

Вода всегда идет по пути наименьшего сопротивления. Сопротивление там меньше, где диаметр трубы больше. Когда вода приходит к Вам в квартиру, то разделяется на 2 потока: по перемычке и по батарее. По правилам диаметр перемычки должен быть на один калибр меньше, чем диаметр прямой и обратной трубы. Например, если диаметр трубы из стены 1 дюйм, то диаметр перемычки должен быть 3/4 дюйма.

Для чего это делается? Чтобы основной поток воды все же проходил через батарею, а не через перемычку. Если диаметр всех труб будет одинаковый, то воде гораздо легче будет проходить только через перемычку. А теперь представьте, что напор воды слабый или недостаточный. В этом случае, если у Вас в батарее много колен, то лишь первые будут горячими, а последние еле теплыми, не замечали?

Так вот, уменьшая диаметр перемычки (увеличивая сопротивление току воды в ней) достигается больший проток через батарею. А теперь взгляните на мою вторую картинку, где на перемычке нет крана. Видите, все трубы одинаковые, значит и здесь мастер недоработал.

Почему так происходит? Наверное ленятся мастера, да и возни больше. Нужно трубы разных диаметров закупать и их монтировать.
