Водосток для плоской кровли: специфика сооружения внутреннего и наружного вариантов

Общие правила установки водосточной системы

Для того, чтобы система водостоков работала эффективно, необходимо соблюдение определенных правил и факторов.

К таким факторам и правилам можно отнести:

• учет годовых показателей осадков для данной местности;
• архитектурные и геометрические особенности здания, кровли, на котором монтируется водосток. Так при расстоянии между крайними точками крыши (свесами) не превышает 10 м, то для организации водостока достаточно установить только 1 трубу. При более значительных расстояниях – потребуется более 1, которые могут быть установлены не только в крайних точках.
• материал, из которого изготовлена кровля и стены фасада;
• учет особенностей материала элементов водостока.

Кроме этого, необходимо спроектировать систему водостока или выполнить чертеж. Это позволит правильно рассчитать материалы для монтажа, а так же выявить особенности водостока на начальном этапе.

Пластиковая система для крыши здания

Пластиковый водоотвод с кровли не является редкостью благодаря разнообразной конфигурации и широкой цветовой палитре. Безупречная служба на протяжении 30 лет возможна при правильной эксплуатации. Соединение элементов пластиковой системы выполняется с помощью специального клеевого состава или резиновых уплотнительных колец.

Преимуществами пластиковой системы водоотведения с крыши дома является незначительный вес, аккуратный внешний вид, приемлемая цена и простой монтаж.

Из недостатков особого внимания заслуживает хрупкость при низких температурах и возможность повреждения при сходе снега зимой.

Отведение грунтовых вод

Защитить основание здания и осуществить отвод воды поможет только дренажная система фундамента, которую рекомендуют устанавливать до возведения дома.

Отвод грунтовой воды от дома с помощью глубинной дренажной системы, более подходит для местности с высоким уровнем грунтовых вод. Проектируется она профессиональными специалистами по следующему плану:

• изучается почва местности для размещения;
• определяется уровень подъёма грунтовой воды для периода дождей и снеготаяния;
• рассчитывается предполагаемая нагрузка на водоотводящую систему, учитывая площадь сбора воды;
• определяются уклоны рельефа для выполнения самотёка.

Глубинное отведение подземных вод выполняется перфорированными дренажными трубами. В колодце располагается клапан, не допускающий обратного поступления сточной воды в дренаж.

Монтаж дренажной системы фундаментаИсточник stroimdom.com.ua

И все же для чего

Слив – это неотъемлемая часть конструкции всего дома

Его наличие крайне важно по нескольким обстоятельствам. Заметить дом, в котором отсутствует водоотводная система на крыше возможно, возможно, лишь на этапе строительства, поскольку эту систему в большинстве случаев делают прежде всего

А все по причине того, что она делает серьёзные функции:

1. Защитная функция. Благодаря сливу, осадки не попадают на стены, фундамент, ступени и отмостку. Это основное назначения слива. В то время, когда он отсутствует, цоколь дома в течение 5–10 лет . Вода будет попадать на фундамент, уходя в грунт, благодаря чего основание будет размываться. Более того, на стенах смогут появиться следы от воды, подтеки и пятна, каковые будут портить эстетический вид всего здания. Да и ступени крыльца разрушатся с течением времени.
2. Сбор с крыши дождевой воды. Это особенно значимо для обладателей громадного огорода либо сада, поскольку дождевой водой отлично поливать растения. В случае если трубу слива отвести в особую емкость, бочку либо громадный бак, то по окончании хорошего дождя у вас будет дополнительный источник воды. Это полезно не только для почвы, но и для вашего кошелька. Наличие таковой технической воды никому не помешает.
3. Элемент декора вашего дома. В случае если сделать прекрасный отлив своими руками, то возможно дополнить неспециализированную картину дома, придав ей завершенный вид.

Все это делает систему слива ответственной составляющей всей постройки. Без нее, само собой разумеется, возможно обойтись в отдельных случаях, но это угрожает нежелательными последствиями.

Необходимо подчеркнуть, что сделать слив на стремительную руку также запрещено, дабы он функционировал верно и долго, необходимо выполнять кое-какие требования:

Изделие должно иметь большую прочность, сопротивление к разным механическим деформациям и высоким нагрузкам. Оно должно выдерживать сильные порывы ветра, град, вес толщи снега зимний период и т.д.; Долговечность. Материал должен быть стойким к разным внешним факторам, коррозии от воды, выдерживать перепады температур и атмосферные осадки

Последнее, но важное, – хороший внешний вид, поскольку никто не желает, дабы одна деталь портила целый фасад

Все эти требования принципиально важно выполнять, тогда ваши старания не будут напрасными. Но из какого именно материала возможно сделать слив, и какой из них будет лучше? Давайте определим

Устройство внутреннего водостока

Начнем с того, что водосточная система этого типа используется только на плоских крышах. Состоит они из нескольких элементов, соединенных между собой раструбным способом, то есть когда конец одного элемента входит в конец другого с плотным прижимом. И это обеспечивает стопроцентную герметизацию соединения. Правда, нередко мастера добавляют герметик, чтобы гарантировать герметичность стыка.

Итак, первый элемент, который располагается на плоскости крыши, это воронка. Ее назначение – первичный сбор дождевой и талой воды. На рынке водосборные воронки представлены огромным разнообразием. По конструкции они бывают плоскими и колпаковыми, по сырьевому материалу, из которого изготавливаются, пластиковыми, из нержавеющей стали или медных сплавов. Именно сырьевой материал чаще всего и определяет цену воронки.

Водоприемная воронка внутреннего водостокаИсточник vellmart.net

И третье разделение – по размерам внутреннего сечения. Это важный параметр, от которого зависит эффективность работы всей водосточной системы. Диаметр воронки подбирают по диаметру используемых труб, которые в свою очередь подбираются на основании расчета. Последний проводят с учетом площади кровли, с которой собирается вода.

Второй элемент – трубы для внутреннего водостока, которые собираются в стояк. По сути, это вертикально расположенный контур, который соединяет воронку с отводящим трубным контуром. Как уже было сказано выше, диаметр труб выбирают с учетом площади кровельной плоскости. Обычно стояк закладывают еще при строительстве дома. И его место расположения – внутри несущей стены, но не внешней. Все дело в том, что внутри такой стены трубы могут замерзнуть.

Для внутреннего водостока используют пластиковые или асбестоцементные трубыИсточник vellmart.net

Именно расположение стояка в стене предопределяет технологию его сборки. Все дело в том, что любой стык – это место возможных протечек. Поэтому трубы стояка в основном соединяются сваркой. При этом сварочный процесс проводит мастер с высокой квалификацией. Здесь качество стоит на первом месте. При этом стараются стояк собирать с наименьшим количеством стыков.

Третий элемент внутренней водосточной системы – трубы отводящие. Их назначение – соединить стояк с ливневой канализацией. Обычно два контура соединяются между собой отводом. При этом отводящая часть водостока должна располагаться под небольшим уклоном к горизонту, чтобы обеспечить самотек отводимой воды. Необходимо отметить, что существуют разные типы внутренних водосточных систем, где отводящие трубы могут располагаться между воронкой и стояком. Но об этом чуть ниже.

Итак, водосток внутренний состоит из трех частей. Но кроме этого в его комплектацию входят крепежные изделия и ревизионные патрубки (ревизии). Что касается крепежных изделий, то это могут быть хомуты или кронштейны, с помощью которых все трубные изделия крепятся к несущим конструкциям здания.

Ревизия для внутреннего водостокаИсточник dahbud.od.ua

Что касается ревизии, то это небольшой длины патрубок, в конструкции которого есть отверстие, закрываемое крышкой. Отметим, что ревизии – обязательное приспособление водостока, через которое производится чистка контуров (при необходимости) и осмотр на предмет засорения или выявления дефектов.

Говоря об устройстве внутреннего водостока, необходимо отметить, что плоскость крыши формируют с так называемой разуклонкой. То есть когда воронка оказывается ниже, чем вся остальная плоскость кровли. Именно таким способом достигается сбор воды именно на участке, где установлена воронка. То есть жидкость под уклоном стекает к ней.

Плоская крыша сооружается с уклоном в сторону водоприемных воронокИсточник iv-proect.ru

Как выбрать систему водостока

При выборе системы водоотведения с плоской крыши основными критериями выбора, на которые следует обратить внимание, являются такие показатели, как:

1. Технические характеристики – определяют пропускную способность системы водостоков, которая должна обеспечивать отвод воды с поверхности кровельного покрытия при максимально возможном уровне осадков.
2. Материал, из которого изготавливаются конструктивные элементы– определяет сроки эксплуатации системы, а также придаёт определённый внешний вид зданию и сооружению.
3. Возможность выполнения работ своими руками без привлечения подрядных организаций.
4. Удобство обслуживания, связанное с устранением засоров, образующихся в процессе эксплуатации.
5. Соответствие материала конструктивных элементов материалам, используемых в качестве кровельного покрытия.

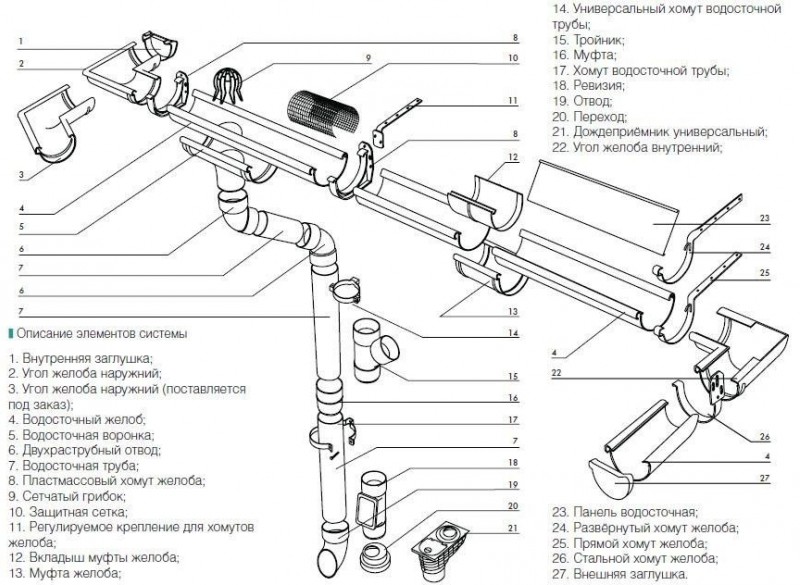

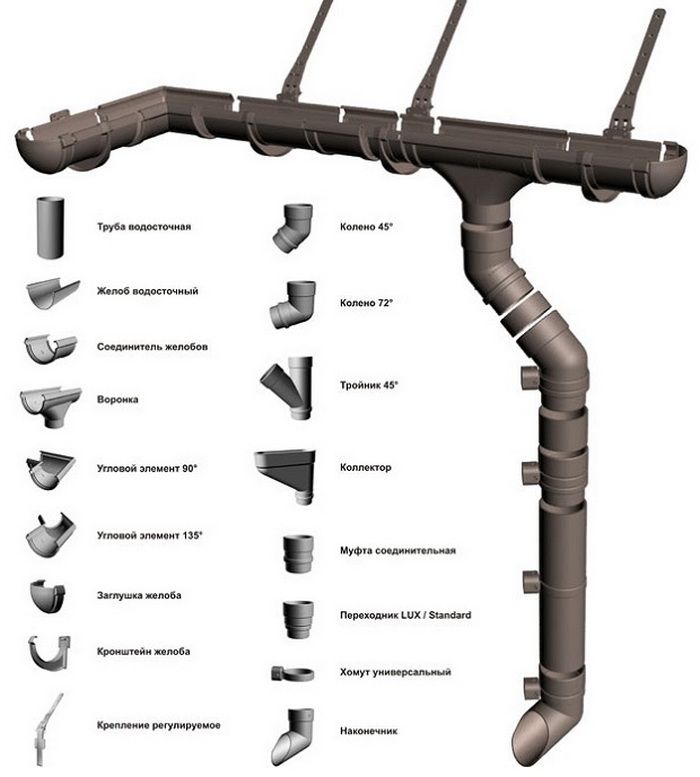

Конструктивные элементы системы наружного водостока

Как уже было написано выше, у каждого из материалов, используемых при изготовлении конструктивных элементов, есть свои достоинства и недостатки, а именно.

Пластиковые водосточные системы

Достоинствами являются:

• стойкость к воздействию окружающей среды в виде ультрафиолетового излучения и химически активных реагентов;
• широкий диапазон рабочих температур;
• малый вес;
• разнообразие цветовых решений, геометрических форм и размеров.

К недостаткам использования следует отнести такие показатели, как:

• подверженность разрушению при внешних механических воздействиях;
• необходимость периодического обслуживания, выражающегося в замене резиновых уплотнений;
• изменение размеров при температурных колебаниях окружающего воздуха.

Водостоки из пластика востребованы среди индивидуальных застройщиков

Металлические конструкции

Преимуществами подобных изделий являются:

• длительные сроки эксплуатации;
• не поддерживают горение;
• стойкость к внешним механическим воздействиям.

Недостатками можно считать:

• высокая стоимость;
• значительный вес;
• подверженность коррозии при повреждении защитного слоя (для моделей из чёрного металла);
• сложности при выполнении работ своими силами без наличия навыка работы с подобными материалами.

Водостоки, выполненные из металла

Как установить слив

Любое устройство водостока со скатных крыш начинается с разработки проекта, на основе которого будет составлена смета и план работ. В проекте нужно рассчитать диаметр и сечение труб, их расположение, количество приемных воронок и водоотводящих направляющих. Эти расчеты значительно отличаются у внутренних и наружных систем. При работе с наружным водостоком нужно учитывать угол кровли и площадь крыши. Специалисты рекомендуют устанавливать по воронке и отводной трубе на каждом углу. Но, внутренний водосток не зависит от угла крыши, поэтому водоприёмные воронки располагаются по всей плоскости кровли, на расстоянии 20–30 сантиметров друг от друга.

Фото — схема

Для устройства наружного водостока Вам понадобится:

1. Система отвода воды;
2. Крепежные элементы (кронштейны, крюки, прокладки и прочие);
3. Шурупуверт, перфоратор, молоток, пила по металлу или пластику в зависимости от материала;
4. Инструкция по установке. У каждого производителя она отличается, поэтому нужно строго следовать рекомендациям фирмы.

Первым делом измеряются углы здания. От самого высокого из них нужно начинать установку желоба. На карнизный свес при помощи перфоратора и шуруповерта монтируете кронштейн. Следующее крепление выполняется на расстоянии до 60 см. Учитывайте угол наклона водостока, он должен составлять на каждый погонный метр до 5 мм.

Фото — кронштейны

Если устройство наружных водостоков производится на кровлю из сендвич панелей, то нужно использовать меньшее расстояние между кронштейнами, где-то 40 см. Также желательно работать с удлиненными крепежами.

Системы можно собирать на земле или сразу на кровле, первый вариант более удобен. Многие компании сразу изготавливают элементы со скрытыми замками, поэтому для их соединения Вам не потребуется никаких дополнительных креплений. Единственное, нужно каждый шов тщательно промазывать герметиком. После этого поднимаете трубу и устанавливаете на крюк. В местах, соответствующих участкам по проекту, делаются отверстия для водоприемных воронок, и уже от них выводится сливная труба к дренажу или во двор.

Цена на устройство внутреннего водостока зачастую значительно выше, чем на монтаж наружного. Из-за того, что он может устанавливаться только до момента завершения строительных работ, процесс значительно усложняется. Как установить внутренний водосток на даче или дома:

1. Рассчитывается количество водоприёмных воронок. Их устанавливают с учетом площади крыши и угла её наклона. Первыми монтируются приемники в самых низких точках, и от них нужно постепенно подниматься на более высокий участок;

2. Внутренняя воронка имеет довольно сложное устройство, но зато она сразу выполняет роль фильтра и отводящей трубы. Каждый из монтированных приёмников соединяется с основной системой стока. Эта труба должна иметь большой диаметр, чтобы не заиливаться при интенсивной работе;

3. После этого сток выводится в канализацию или дренажную систему.

Когда устанавливают водоотвод с крыш

В зависимости от типа водостока, его устанавливают либо до укладки покрытия кровли дома, либо после проведения этих работ.

Металлическая система, монтируемая к нижней доске настила или к стропильным ногам, крепится на длинных крюках до начала кровельных работ.

Профессиональные строители применяют этот способ при больших площадях скатов и/или при значительной пропускной способности устанавливаемой системы.

Если работы по укладке кровли уже завершены, то оптимальным вариантом станет пластиковая система, крюки для которой можно крепить на любом этапе.

Также этот способ оптимален при большой площади скатов и высокой пропускной способности системы.

Крюки для пластиковой системы можно крепить к лобовой доске уже после укладки покрытия.

Как правило, ливневые системы водоотведения с крыши, их тип и материал, определяются на этапе проектирования дома. При этом заказчик может вносить корректировки до момента, пока не будут начаты кровельные работы.

Ливневые водостоки ложатся на специальные крюкиИсточник atdomnsk.ru

На какие цены следует рассчитывать жителям Москвы

1. установка держателей обойдется клиенту от 150 рублей;
2. работа с отводом и коленом – от 230 рублей;
3. если требуется монтаж воронки, потребуется заплатить по 100 рублей за погонный метр;
4. услуга «под ключ» стоит дороже, от 500 рублей, но это оптимальный выбор, если Вам совершенно некогда уделять время бытовым вопросам.

Как производится монтаж водостоков, смотрите в видео:

Заключение

Когда будете выбирать фирму, обращайте внимание не только на цену за работу по установке водостоков на крыше, но и на прочие факторы, например: отзывы, качество, гарантии. Грамотно выполненная работа гарантирует безопасность любой архитектурной конструкции на протяжении длительного времени

Выбор системы водоотлива: рекомендации специалистов

Как уже говорилось, выбор системы водоотлива производится с учетом особенностей вашего региона, концепции строения, стоимости работ и материалов.

Современные производители предлагают огромное количество вариантов систем, которые можно монтировать как на строящиеся здания, так и на уже готовые дома.

Большинство владельцев домостроений, предпочитают не вникать в особенности обустройства ливневой системы, полагаясь на профессионализм сотрудников строительных компаний. Однако, с некоторыми нюансами ознакомится не помешает:

• В идеале, все элементы должны быть от одного производителя. Это обеспечит надежность монтажа и отсутствие протечек.
• При выборе оцинкованных систем, учитывайте, что неэстетичный вид широкой воронки компенсирует погрешности изготовления деталей.
• Кровля, водосток под которой выполнен без желобов, не будет протекать, благодаря надежности конструкции. Однако, вы можете столкнуться с некоторыми сложностями при монтажных работах.

Водосточные трубы с крыши плавно переходят в сточные трубы, прячущиеся под землей Источник prostroyer.ru

• Срок службы оцинкованных труб и систем, изготовленных из них, при надлежащем уходе, может превышать 25 лет.

• Металлические системы, покрытые цинко-полимерным материалом, смотрятся привлекательно, защищены от коррозии, не требуют специального ухода и служат до 50 лет. Кроме того, существует возможность заказать индивидуальные конструкции водостоков и выбрать цвет, соответствующий дизайну дома.
• Перед установкой конструкций из пластика в северных регионах, необходимо проконсультироваться со специалистами.

Как должен проводиться монтаж водостоков покажет видео:

Правила эксплуатации

Не забывайте о том, что любая система водоотлива с крыши требует регулярного ухода. Во избежание заторов, ее необходимо прочищать, что можно делать как самостоятельно, так и пользуясь услугами специализированных компаний.

Если придомовая территория имеет подземную ливневую систему, оптимальным вариантом будет выведение водостока сразу в ливневый колодец.

Так выглядит водосточная система частного дома в готовом видеИсточник kanalizacijapro.ru

Убедитесь, что ваша система водоотлива содержит такой элемент, как сетка для фильтрации крупного мусора.

Заключение

В завершение, хотелось бы акцентировать внимание владельцев домов, на том, что устройство водостока для скатных крыш – дело довольно непростое. Наша статья носит исключительно ознакомительный характер и не предназначена быть руководством для проведения работ по расчету и установке ливневок, ведь в каждом отдельном случае есть своя специфика выбора материала и способов монтажа.

Организация водоотвода с крыши

Назначение кровельной водоотводной системы — сбор дождевой и талой воды с крыш и транспортировка ее к точкам накопления (отдельные резервуары или обычные ведра).

Она состоит из поперечных желобов и вертикальных труб с выпускными воронками. В зависимости от сечения труб (размеры и диаметр асбестоцементных), выделяют прямоугольные и круглые системы водостока.

Последние, имеют большую пропускную способность и устанавливаются, обычно, на промышленных объектах и многоэтажных домах.

Желоба и трубы для отведения воды с кровли изготавливаются из оцинкованного металла. Это практичный, маловесный, долговечный и при этом, недорогой материал.

Экономить на водосточной системе для крыши нецелесообразно. Без нее ливни постепенно разрушат отмостку, плиты, ступени, а стены дома будут постоянно забрызганы грязью.

Что надо учитывать?

При монтаже надо учитывать, что в снежных районах и для скользких кровельных покрытий обязательным является монтаж систем снегозадержания.

При планировании систем водостока при частом обледенении в зимнее время рекомендуется использование электрического обогрева для водоотводящих желобов, что снижает риск их повреждения. Для ливневых систем из пластика желоба и воронки дополнительно склеиваются специальными клеевыми составами, что обеспечивает прочность системы при любых климатических условиях.

Поверх желобов и сливных воронок желательно установить сетки или колпаки, защищающие систему от попадания внутрь труб мусора, веток или листьев.

Условия эксплуатации и правила ремонта

Водосточная система подвергается известным всем природным нагрузкам. Поэтому хотя бы один раз в год надо проводить профилактические мероприятия, связанные с осмотром элементов, очисткой и ремонтом.

Обычно это делается осенью, когда заканчивается листопад, ведь именно листья больше всего забивают желоба. Их просто надо удалить руками или веником.

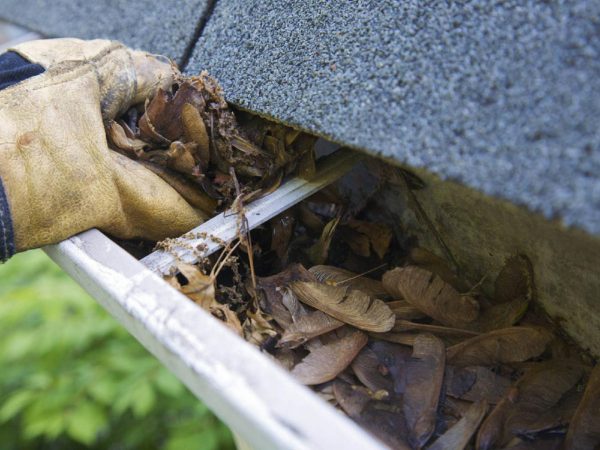

Мусор из желобов убирают руками, веником или какими-либо подручными приспособлениями

Сложнее с водосточными трубами. Внутрь руками не добраться, поэтому рекомендуется делать гидравлическую промывку, используя шланг и воду под давлением. Для этого лучше всего использовать ёмкость с водой, к примеру, бочку и небольшой мощности бытовой насос.

Второй по значимости дефект — разгерметизация стыков. Если это касается желобов, то разбирать участок не надо. Просто край следующего лотка приподнимается от края предыдущего, соединение очищается от старого герметика, наносится новый, и верхний край прижимается к нижнему. С трубами сложнее, потому что при таком дефекте конструкцию придётся разбирать, зачищать места стыков, а затем заново собирать.

Трещины на элементах водосточной системы — редкость. Если появились небольшие, то для их заделки используют специальные мастики, которые называются «холодная сварка». Это одно- или двухкомпонентные материалы, которые после нанесения на трещину склеивают два её торца намертво. При больших дефектах элементы водосточной системы ремонту не подлежат. Их меняют на новые, для чего дефектный участок придётся разбирать.

Водосточная система — обязательный атрибут кровли, который защищает дом от атмосферных осадков и тающего снега, стекающих со скатов. Поэтому к его подбору, расчёту и монтажу надо подходить со всей ответственностью.

Особенности монтажа держателей

Чтобы решить задачу, как сделать водоотвод с крыши, необходимо усвоить, что для каждого типа кронштейнов разработан свой способ крепления. В первом случае крюк устанавливается на основание кровли, поэтому перед фиксацией его нужно согнуть по наклону ската. Второй вариант подразумевает простое крепление держателя к лобовой доске.

В первую очередь закрепляются кронштейны, поддерживающие воронки. Затем расстояние между установленными элементами делится на рекомендуемый шаг между держателями (для пластиковых элементов он составляет 60 см, для металлических — 90 см). Для создания нужного уклона желобов между крайними поддерживающими элементами натягивают веревку.

Особенности расчета водоотлива для крыши

Перед закупкой оборудования для системы водоотведения, надо рассчитать, какая ливневка на крыше будет использоваться и какое количество желобов, труб, комплектующих потребуется.

Пропускная способность системы рассчитывается на основе таких данных:

• для крыши с площадью до 50 кв.м. можно использовать трубы до 7,5 см диаметром и желоба, ширина которых составляет до 10 см;
• для крыши с площадью до 100 кв.м. подходят трубы диаметром до 8,7 см, желоба с шириной до 12,5 см;
• для площади от 100 кв.м. надо выбирать трубы с диаметром в 10-12 см, желоба 15-19 см.

Количество труб для водоотлива также зависит от общей площади крыши, например, для 100 кв.м. достаточно использовать 2 трубы, размещаемые по углам строения. Воронок для системы соответственно также потребуется 2 штуки. Для расчета количества труб надо учесть их длину (у разных производителей это значение может различаться) и высоту сливного колена над уровнем грунта (обычно это значение составляет 30 см).

К примеру, высота до карниза от отмостки составляет 7,5 м, а длина одной трубы равна 3 м. Общее количество труб для всей системы будет равно 6, то есть по 3 штуки для каждого угла. Для крепления потребуется по 5 хомутов для каждой части водостока: крепеж между трубами, трубой и коленом, трубой и отливом. Схоже вычисляется количество желобов: надо рассчитать длину карниза, то есть периметр, и разделить полученное значение на длину желоба.

Расход материалов можно минимизировать, используя обрезки труб и желобов.

Для монтажа ливневки потребуются кронштейны, в среднем хватает 1 шт. на каждые 50 см желоба. Количество замков для соединения отдельных желобов равняется количеству стыков.

При вычислении количества колен надо учитывать особенности фасадных стен. При наличии выступов используются дополнительные колена для их обхода, кроме того на каждые две воронки потребуются два отлива.

Нюансы установки водосточной системы на плоской крыше

На плоских крышах всё равно должен быть уклон хотя бы в 1-2°, это обязательное условие установки водосточных труб. Как правило, водосборный желоб в наружной конструкции устанавливают с тыльной стены, к которой идёт уклон.

Такие воронки можно ставить не только по центру кровли, но и у наружных стен, на расстоянии не больше 60 см. При необходимости можно устроить несколько приёмных воронок.

Как правильно установить внешние водостоки на плоской крыше

Водосточная система кровли, как любая другая строительная конструкция, нуждается в расчёте и проектировании. Именно с этого и стоит начать.

Расчёты для наружной водосточной системы

Есть общие правила системы водостока с крыш любого размера:

• для настенных или подвесных желобов угол ската кровли должен быть не меньше 15°;
• наклон продольного желоба делают не меньше 2°;
• высота бортов для желобов – не меньше 12 см;
• нельзя делать расстояния между сливными трубами больше 2 м;
• водосточные трубы рассчитывают, исходя из размеров крыши. На каждый квадратный метр кровли должно приходиться 1.5 см² сечения трубы.

Площадь кровли посчитать очень легко – это задача для пятиклассника.

Есть сложные формулы для расчёта водостоков, в которых задействованы данные по осадкам в регионе. Но можно значительно упростить задачу. Воспользуйтесь этим алгоритмом, определяющим минимальные параметры:

Площадь кровли	Min сечение труб, мм	Min сечение желобов, мм
Менее 50 м²	75	100
50-100 м²	90	120
100-200 м²	100	105

Основы монтажа наружного водостока для крыши своими руками: мастер-класс

Иллюстрация
Описание действия

Для монтажа своими руками металлических водостоков для крыши подберите желоба и трубы соответствующего сечения. Кроме них вам потребуются соединительные муфты и углы, если таковые есть на вашей кровле. Чтобы подсоединить водосток к стене, нужно ещё подобрать колено к воронке.

Для крепления лучше использовать универсальные металлические кронштейны для водостока. Их можно согнуть под любым углом, соответствующим наклону вашей кровли.

На схеме наглядно показано, как должен располагаться желоб относительно свеса крыши.

Согните язычок кронштейна под углом, соответствующим вашему скату.

Закрепите кронштейн с помощью саморезов

Обратите внимание: систему водостока удобнее монтировать ещё до конца монтажа кровельного материала, чтобы он вам не мешал. Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр

Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр.

Закрепите кронштейны по всему скату на расстоянии не более 60 см друг от друга.

В крайнем желобе разметьте и выпилите отверстие для приёмной воронки.

Если ваш желоб металлический, слегка отогните края вырезанного отверстия в наружную сторону.

Закрепите желоб на кронштейнах с помощью клемм или гибких язычков, установите воронку.

Установите заглушку в конце желоба.

Если вы устанавливаете внутренние или наружные углы, соединительные муфты, то обрезиненные части нужно обработать силиконом.

Зазор между желобами при соединении не должен быть больше 2 мм.

Установите колено водосточной трубы, которое направит водосток ближе к стене и закрепите на стене муфты для монтажа труб.

Установите сливные трубы и закройте муфты винтовыми замками или клеммами.

Установка внутренних водостоков на плоской крыше своими руками

Внутренний водосток – конструкция более сложная в монтаже, чем наружный. Она тоже требует тщательных расчётов и имеет нюансы в установке:

Ни в коем случае внутренние водостоки не прячут в толще стен. Для них обустраивают шахты или коробы

• если трубы располагаются внутри неотапливаемых помещений, то необходимо предусмотреть их обогрев с помощью кабеля;
• если в здании есть чердак, в нём обустраивают утеплённый трубопровод с уклоном;
• в стояках следует предусмотреть окошки для прочистки в случае засорения.

Расчёт внутреннего водостока

Для внутреннего водоотвода требуется по одной приёмной воронке на каждые 0.75 м² кровли. Сечение трубы стока – 1 см на те же 0.75 м². Специалисты не рекомендуют приближать стояки водоотвода к наружным стенам, чтобы избежать их промерзания.

Для крыши площадью 200 м² достаточно сливной трубы диаметром 100 мм.

Монтаж внутренней водосточной системы своими руками: видеокурс

Внутренний водосток можно изготовить самостоятельно, но, если вы не уверены в своих силах, лучше доверьте это профессионалам. Видеокурс о том, как установить внутренний водосток своими руками:

Материалы для дренажа

При проектировании дренажного механизма важнейшее значение имеет вычисление степени нагрузки на элементы дренажа. При сильной нагрузке пластиковые материалы могут не выдержать, поэтому надёжнее будет бетонное исполнение. Выполнение колодцев, желобов, каналов из бетона способно выдерживать 90 тонное давление.

Применение чугунных защитных решёток на желобах для водоотвода продлевает их период эксплуатации. Материал для дождеприёмников, расположенных по окружности здания, подбирается исходя из степени эксплуатационной нагрузки.

Трубопровод укладывается по периметру строения в траншеи, имеющие дренирующий слой.

У дренажных труб может быть гофрированная или гладкая поверхность. Гладкое покрытие помогает хорошей пропускной способности для усиленного водоотвода, а труба с гофрой придаёт жёсткости, а значит и прочности трубопроводу.

Из чего состоит дренажная система для отвода дождевой воды от домаИсточник tl.decoratex.biz

Сильные стороны плоской крыши

Если вы живете в большом городе, то наверняка знакомы с плоскими кровлями. Их можно встретить практически на каждой многоэтажке. Высотные здания, как правило, оборудуются внутренним водостоком, чтобы падающая сверху вода не смогла навредить окружающим строениям. До не давних пор, такие крыши можно было встретить лишь на производственных и многоэтажных постройках, но с появлением новых кровельных продуктов они начали возводиться и в частном строительстве.



Что же так сильно привлекает застройщиков? Скорее всего, людям просто надоел образ стандартной скатной системы. Конечно, в ее практичности сомневаться не приходится, но такие крыши встречаются в частной застройке абсолютно повсюду. Поэтому если вы хотите выделяться на фоне остальных, то у вас еще есть шанс, это сделать.

Жители западных стран уже давно пользуются постройками с плоскими крышами и описывают их исключительно с положительной стороны. И это немудрено, ведь за небольшую цену вы получаете дополнительную жилую площадь, которую можете использовать по своему усмотрению, главное, создать для этого все условия. Плоская поверхность надежно защищается современными кровельными материалами, поэтому по поводу ремонта задумываться не придется.

Итак, давайте рассмотрим положительные качества плоской поверхности:

• По сравнению со скатными кровлями, плоская имеет меньшую площадь, поэтому на нее устройство потребуется куда меньше материалов. С экономической точки зрения это очень выгодно.
• Так же сэкономить некоторую сумму можно отказавшись от услуг кровельной бригады, сделав всю работу самостоятельно. Правда, без напарника придется туговато, поэтому пригласите кого-нибудь из своих знакомых.
• Вести монтажные работы на плоской поверхности куда удобнее нежели в подвешенном состоянии, поэтому она будет протекать не только легко, но и быстро.
• Обслуживая крышу в любую пору года, можно быть уверенным, что вы никак не навредите своему здоровью.
• Дополнительная площадь, созданная в результате монтажа, может быть использована по вашему усмотрению. На ней можно разместить зону отдыха, разместить детскую площадку, мастерскую, выращивать сад и многое другое.

Зачастую, как я перечисляю данные свойства плоской крыши, у многих застройщиков возникает желание приступить к строительству прямо сейчас, но это не так легко, как кажется. Вся трудность заключается в проектировании такой крыши и если какой-либо элемент будет установлен не верно, то в скором времени такая поверхность выйдет из строя.



Водосточная система плоской кровли является одним из самых важных ее составляющих. Как вы уже знаете, она может оборудоваться как внутренним, так и наружным методом. Если рассматривать первый, то он представляет собой устройство сложной системы труб внутри здания, которые определенным образом отводят осадки с поверхности в ливневую канализацию. Такая система позволяет улучшить внешний вид вашего уюта и сделать его более привлекательным и загадочным. Что касается второго способа, то это всем привычные трубы, которые видны снаружи здания. Как правило, наружный водосток с плоской кровли устраивается лишь в том случае, если ваши финансы ограничены или в вашем регионе суровые зимы.

Решение проблемы промерзания водостоков ↑

Особенно данный вопрос актуален при сборке внутренних систем отвода осадков. Их промерзание приведет к тому, что при таянии снега весной избыток воды затопить кровлю с дальнейшим ее протеканием.

Выше было указанно, что лучшим вариантом будет сборка всей конструкции в пределах отапливаемой зоны. Однако это не всегда представляется возможным.

Производители предоставляют воронки имеющие систему отопления, однако она не всегда функциональна, лед в таком случае намерзает сверху.

Наиболее эффективным способом будет монтаж греющих кабелей на площадях вокруг воронок. Как правило, такие системы имеют устройства саморегуляции позволяющие сохранить функциональность водосточной системы в холодное время года.

Несмотря на более затратные и трудоемкие работы, внутренние и наружные системы удаления осадков, позволяют обустроить даже эксплуатируемую плоскую крышу. Но, даже без использования дополнительной площади, отведение воды значительно продлевает сроки службы подобного кровельного пирога, а тем более отпадает нужда в профилактическом ремонте и восстановлении поврежденных участков.

https://youtube.com/watch?v=m6XGj9v7W88%3F

2020 stylekrov.ru
