Вытяжные заклепки. технические детали

Клепание металла

Процесс клепки металлов состоит из двух этапов: подготовительного и собственно установки метизов. Подготовка — сверление отверстий, при необходимости раззенковка под потайные головки

Обратите внимание, что потайные головки могут быть с одной (любой) стороны или с двух

Сам процесс клепки такой:

• вставить заклепку;
• стянуть соединяемые детали;
• сформировать при помощи инструмента замыкающую головку;

• проверить и зачистить соединение.

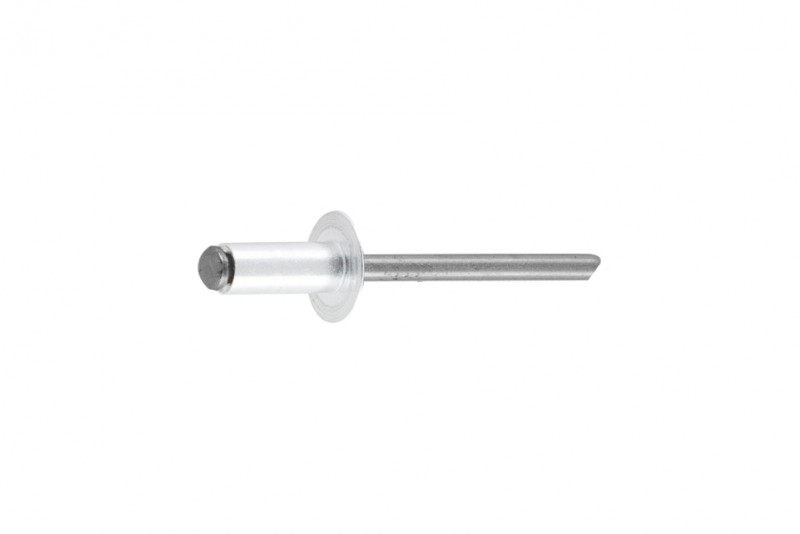

  Так устанавливаются вытяжные заклепки

При хорошем инструменте работа идет быстро. Для частного применения и разовых работ обычно применяют ручные заклепочники. И даже с ними сам процесс (без сверления отверстий) занимает считанные секунды. Если говорить об установке профлиста или металлочерепицы, каждое сделанное отверстие рекомендуется промазать краской — для предотвращения коррозии. Именно эти процессы — сверление и покраска, занимают много времени.

Вообще, есть два способа установки заклепок: холодный и горячий. При горячем место соединения предварительно разогревается до определенной температуры (определяется металлом и толщиной деталей). На практике применяется при монтаже заклепок большого диаметра — 12 мм и более.

Заклепки ставят рядами. Минимальное расстояние между соседними — 4 диаметра, от края листа до центра метиза — не менее чем 1,5 диаметра заклепки. При креплении профлиста, ставят в выемку, не в волну.

Применение

В принципе, где угодно. Как уже указано, ограничений нет. Главное – выбрать правильный тип и размер. Особенно удобно резьбовыми заклепками соединять изделия, после установки которых по месту доступ к обратной стороне будет осложнен или невозможен.

Пример – кто занимался эл/монтажными работами в силовых (сигнальных) шкафах, знает, как порой трудно демонтировать панель, если гайка, накрученная на болт (винт) с «той стороны», проворачивается.

Как установить кнопку на одежду в домашних условиях?

Конечно, если у вас есть возможность, то доверьте установку фурнитуры мастеру, у которого есть специальный пресс, различные приспособления, набор инструментов, а главное — опыт, благодаря которому такая работа у него не займет много времени. Если такой возможности у вас нет, или вы хотите сами узнать, как установить кнопку на одежду, то приготовьте следующие инструменты:

• Шило.
• Молоток.
• Щипцы.
• Пробойник. Этот инструмент придется приобрести. Он необходим для того, чтобы отверстие получилось ровным, а края ткани не осыпались.

Советы:

• Не вырезайте дырочку под блочку ножницами, так как со временем кнопка или блочка обязательно “вывалится” из нее. Отверстие под кнопку должно быть минимальным, желательно даже слегка натягивать ткань на ножку, так как чем плотнее будет ткань прижиматься к детали, тем надежнее она будет зафиксирована.
• Пробивайте отверстие на коже или ткани на деревянной наковальне (не металлической), чтобы не повредить острие пробойника. Дерево должно быть очень плотным (не рыхлым). Подойдет участок с сучком. Можно использовать в качестве наковальни и другие плотные материалы, которые не повредят пробойник.
• Участки на трикотажных и сыпучих материалах, где будут пробиваться отверстия, можно проклеить клеевой тканью, чтобы края отверстия не осыпались. Можно края отверстия обработать и силиконовым клеем.

Процесс установки заклепок

Работать с инструментами необходимо аккуратно, не спеша и не совершая резких движений. В противном случае — ткань, фурнитура или инструмент могут повредиться.

Самый распространенный вид установки фурнитуры — это установка блочки на одежду. В мастерских и ателье для этой процедуры используют щипцы. Однако такой инструмент надо покупать хорошего качества, чтобы ручки не погнулись и “щечки” не сместились.

Не стоит отчаиваться, если под рукой не оказалось специальных щипцов, можно обойтись и без них в домашних условиях. Воспользуйтесь следующей пошаговой инструкцией:

1. Сделайте пробойником отверстие необходимого диаметра в текстильном материале или коже.
2. Проденьте ножку-блочку, оденьте на нее кольцо.
3. Уложите участок одежды с блочкой на наковальню.
4. Расщепите пробойником ножку блочки на лепестки. Если все шаги сделать правильно, то лепестки должны сами загнуться на кольце блочки.
5. Пройдитесь по блочке слегка молотком, чтобы окончательно закрепить ее на ткани.

При работе кольцо укладывайте выпуклой стороной от себя таким образом, чтобы оно повторило выпуклую форму края блочки.

Как крепить кнопки на одежду?

Наиболее трудный процесс — установка заклепок на грубую ткань, из которой часто изготавливают верхнюю одежду. Трудности сопровождают и установку заклепок на джинсы. Но если задействовать хороший инструмент и соблюдать все технологические шаги, то закрепить кнопку на одежду у вас наверняка получится.

Вам понадобится тот же инструмент, что и при установке блочки. Иногда, для такого типа кнопок в комплекте прилагаются специальные пробойники, но пользоваться ими неэффективно. Намного удобнее пользоваться пробойником, расщепляющим ножку на лепестки.

Чтобы сделать заклепку на куртке или другой верхней одежде, действуйте следующим образом:

1. Разогните ножку четырехчастной кнопки сверху и снизу.
2. Произведите стандартный клепочный процесс (описанный выше).

Особенности применения вытяжных заклепок

«Захват» заклепки

Технические характеристики любой вытяжной заклепки включает минимальный и максимальный захват скрепляемых материалов. По-английски он называется «grip». Максимальный захват — это самая большая толщина комбинации материалов, которые данная заклепка может скрепить вместе. Минимальный захват — это такая толщина, для которой существует нужно применять более короткую заклепку из существующего размерного ряда заклепок. Например, заклепку с минимальным захватом 6 мм можно применять и для меньшей толщины, на задней стороне заклепки будет оставаться больше тела заклепки, чем это должно быть у заклепки нормального размера (рисунок 8, а) и б)). Иногда эта чрезмерная длина может мешать смежным деталям конструкции. Так называемые «мультизахватные» заклепки являются в этом смысле более универсальными и могут работать в широком диапазоне захвата (рисунок Х, в)).

Так называемые «мультизахватные» заклепки (рисунок 8, в) являются в этом смысле более универсальными и могут работать в широком диапазоне захвата, но стоят они дороже.

Размер отверстия под вытяжную заклепку

Правильное отверстие очень важно для получения максимальной несущей способности вытяжной заклепки. Даже небольшое увеличение размера может привести к резкому снижению несущей способности заклепок, как на разрыв, так и на срез

Поэтому при установке заклепок применяют точно заданные размеры сверла и хороший сверлильный инструмент, чтобы не получить разбитое отверстие, как показано на рисунке 9б.

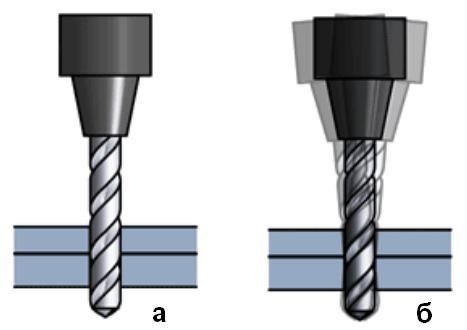

Рисунок 9 — а — нормально, б — не допускается

Виды заклепочных соединений и инструменты и приспособления для клепки

Виды заклепочных соединений и инструменты и приспособления для клепки

Категория:

Клепка

Место соединения деталей заклепками называется заклепочным швом.

В зависимости от характеристики и назначения заклепочного соединения заклепочные швы делят на три вида: прочные, плотные и прочноплотные.

Прочный шов применяют для получения соединений повышенной прочности. Прочность шва достигается тем, что он имеет несколько рядов заклепок. Эти швы применяют при клепке балок, колонн, мостов и других металлических конструкций.

Плотный шов применяют для получения достаточно плотной и герметичной конструкции при небольших нагрузках.

Соединения с плотным швом выполняют обычно холодной клепкой. Для достижения необходимой герметичности шва прменяют различного рода прокладки из бумаги, ткани, пропитанные олифой или суриком, или подчеканку шва. Эти швы применяют при изготовлении резервуаров, не подвергающихся высоким давлениям (открытые баки для жидкости), некоторых других изделий.

Прочноплотный шов применяют для получения прочного и вместе с тем непроницаемого для пара, газа, воды и других жидкостей соединения, напрмер в паровых котлах и различных резервуарах с высоким внутренним давлением.

Прочноплотные щвы выполняют горячей клепкой с помощью клепальных машин с последующей подчеканкой головок заклепок и кромок листов.

В каждом заклепочном соединении заклепки располагают в один-два и более рядов.

В соответствии с этим заклепочные швы делятся на однорядные, двухрядные, многорядные, параллельные и шахватные.

Инструменты и приспособления для клепки, Различают клепку ручную, механизированную, при которой применяют пневматические клепальные молотки, и машинную, выполняемую на прессах одинарной и групповой клепки.

При ручной клепке применяют слесарные молотки с квадратным бойком, поддержки, обжимки, натяжки и чеканки.

Массу молотка выбирают в зависимости от диаметра заклёпки:

Рис. 1. Клепка взрывными заклепками

Рис. 2. Клепка трубчатыми заклепками: а — рабочий момент, б — раздача концов заклепки кернером

Рис. 3. Клепка заклепками с полым стержнем: а — конструкция заклепки, б — заклепка вставлена в отверстие склепываемых деталей, в — протягивание сердечника сквозь «пистон» и развальцовывание сердечника, г — срезание кусочками выступающей части сердечника, д — полностью оформленная заклепка

Рис. 4. Заклепка ЦАГИ

Поддержки являются опорой при расклепывании стержня заклепок. Форма и размеры поддержек зависят от конструкции склепываемых деталей и диаметра стержня заклепки, а также от выбранного метода клепки (прямой или обратный). Поддержка должна быть в 3 — 5 раз массивнее молотка.

Обжимки служат для придания замыкающей головке заклепки после осадки требуемой формы. На одном конце обжимки имеется углубление по форме головки заклепки.

Натяжка представляет собой бородок с отверстием на конце. Натяжка применяется для осаживания листов.

Чекан представляет собой слесарное зубило с плоской рабочей поверхностью и применяется для создания герметичности заклепочного шва, достигаемой обжатием (подчеканкой) замыкающей головки и края листа.

Устройство и характеристики

Так как ручной заклепочник является самым популярным и востребованным видом этого инструмента, именно он и выступит в качестве примера для изучения основных узлов.

В основе механического клепальника лежат следующие элементы:

• Головка – элемент, который надевается непосредственно на сердцевину заклепки.
• Корпус – выступает одновременно в роли нижней рукояти и станины для упора.
• Верхняя рукоять – представляет собой силовой рычаг, посредством оси опирающийся на корпус.
• Рабочая втулка и цанговые кулачки. Их парная работа крепко закрепляет стержень заклепки после сжатия рукоятей. Кроме того, кулачки служат для вытягивания стержня из втулки, в следствии чего образуется расклепанное кольцо. По мере разжатия рукоятей, втулка отпускает цанговый механизм, переводя его в изначальное положение.
• Пружина – служит для удаления сердечника из головки. Упором для нее выступает крышка, которую снимают, если требуется осмотреть кулачки инструмента.

Основные характеристики заклепочников:

• Поддерживаемый тип заклепок. Это могут быть вытяжные или резьбовые крепежные элементы.

• Толщина заклепок и их материал.

• Материал корпуса и покрытия рукоятей.

• Длина рычага. Чем она больше, тем меньшее усилие необходимо прикладывать при работе.

• Вес и габаритные размеры. К последним относится не только ширина и высота самого корпуса, но и длина головки, определяющая возможную глубину ее погружения в отверстия, а также способность работать в ограниченном пространстве.

Материал

Для изготовления заклепочников используется преимущественно хромистая и инструментальная сталь, так как узлы подвержены регулярным нагрузкам.

Некоторые модели отличаются алюминиевым корпусом с хромомолибденовыми ручками.

Покрытие рукоятей изготавливается из PVC пластика.

Размеры и вес

Механические заклепочники в среднем имеют следующие размеры:

• Длина: 210 – 500 мм;
• Внутренний диаметр патрона: 2,4 – 8 мм;
• Длина патрона: 24 – 70 мм;
• Вес: 300 – 1100 г.

Наибольшее распространение получил инструмент с длиной ручек 440 мм, длиной патрона 42 мм и его внутренним диаметром 2,6 мм.

Заклепочники типа гармошка могут весить вплоть до 4 кг.

Комплектация

В комплект поставки хорошего заклепочника включаются сменные головки под различные диаметры вытяжных заклепок.

Например, накручиваемые насадки для использования на одном инструменте, рассчитаны на работу с крепежом диаметром 2,4, 3,2, 4, 4,8, 6, 6,4 мм.

В комплект заклепочников для резьбовых заклепок зачастую также включены насадки под крепеж диаметром 5, 6, 8 и 10 мм.

Гальваническая коррозия на заклепках

Когда разнородные металлы находятся в контакте в присутствии какого-либо электролита, то они подвергаются гальванической коррозии, причем один металл корродирует быстрее, а другой — медленнее.

Скорость коррозии зависит от:

• разности химических потенциалов металлов;
• степени электропроводимости электролита и
• относительных размеров площадей контактирующих металлов.

Вытяжные заклепки могут применяться с такими разнородными материалами, как алюминий, нержавеющая сталь, низкоуглеродистая сталь, оцинкованная сталь и медь. При применении заклепок во влажной, химически загрязненной и морской атмосфере должны быть предприняты меры по минимизации гальванической коррозии:

• избегать образования соединения из разнородных металлов путем правильного выбора материала корпуса заклепки;
• устанавливать барьер между разнородными материалами, например, в виде слоя краски, пластмассовой шайбы или резинового уплотнителя;
• предпринимать меры по устройству дренажа, чтобы позволить воде и другим электролитам выходить из конструкции.

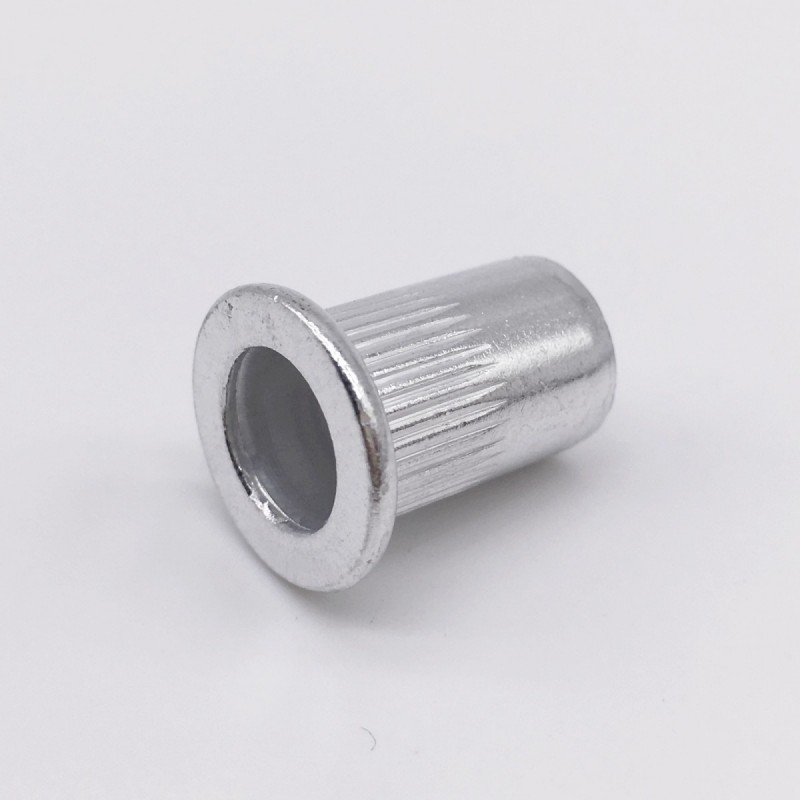

Принцип работы резьбовых заклепок, применение и виды

Скрепление металлических (и не только) деталей производится по разнообразным методикам. Сварочный аппарат использовать не всегда возможно (например, в ситуации с пластиками) или нецелесообразно, равно как и нарезание резьбы под винты или болты с предварительным сверлением материала. Специальные резьбовые заклепки практически не имеют ограничений в применении и обеспечивают надежную фиксацию в месте соединения. Что это за изделия и в чем их особенность – тема данной статьи.

По сути, это гибрид традиционной заклепки («под молоток») и резьбовой крепежной детали. Не путать такие изделия с вытяжными!

Преимущества резьбовых заклепок

• Несложная технология установки.
• Возможность надежного скрепления деталей из материалов повышенной хрупкости или малой толщины (например, листового металлопроката). Резьбовая заклепка практически не вызывает их деформации.
• Если совокупная толщина соединяемых образцов превышает длину крепежного элемента, то производится так называемая односторонняя фиксация, без сквозного прохода. При этом качество скрепления не ухудшается.

Принцип действия

Надежное соединение в месте установки обеспечивает резьба, которая в гаечных образцах расположена на внутренней, в болтовых – на внешней поверхности сминаемой части.

Разновидности резьбовых заклепок

Сортамент настолько большой, что перечислить его в полном объеме и невозможно, и не имеет смысла. Зная, какими бывают заклепки резьбовые, несложно определить, что именно понадобится для конкретных целей.

По материалу изготовления

• Медные.
• Алюминиевые.

Изделия из цветных металлов используются в тех случаях, когда на первый план выходит эстетическая составляющая. Поэтому такие заклепки применяются в основном для декорирования.

• Стальные.
• Из «нержавейки».

Данные образцы обеспечивают большую прочность соединений и повышенную устойчивость к коррозии.

По виду резьбы

• Гаечная (М4 – – неразборное соединение. Целесообразно использовать при невозможности доступа к обратной стороне детали или в условиях ограниченности движений.
• Винтовая (М3 – 16) – разборного типа.

По назначению

• Электропроводящие.
• С повышенным усилием (или вдавливания, или растяжения).
• Для высокогерметичного соединения.
• С увеличенной головкой.
• С резьбой дюймовой.
• С метками (позволяют производить визуальную идентификацию).
• С виброизоляцией.

Данный перечень разновидностей по специфике применения можно продолжить, но уже понятно, что промышленность выпускает резьбовые заклепки буквально на все случаи жизни.

Специфика работы с крепежом

В принципе, она мало чем отличается от установки обычных заклепок, «под молоток».

Алгоритм действий для гаечной заклепки:

• Высверливание отверстия в материале.
• Установка резьбовой заклепки в спец/инструмент.
• Помещение по месту (в отверстие).
• Сдавливание (сжатие) крепежной детали.

Для болтовой:

Применение

В принципе, где угодно. Как уже указано, ограничений нет. Главное – выбрать правильный тип и размер. Особенно удобно резьбовыми заклепками соединять изделия, после установки которых по месту доступ к обратной стороне будет осложнен или невозможен.

Пример – кто занимался эл/монтажными работами в силовых (сигнальных) шкафах, знает, как порой трудно демонтировать панель, если гайка, накрученная на болт (винт) с «той стороны», проворачивается.

Стоимость

Цена на подобную продукцию, как правило, указывается за 1 000 штук. Минимальная – примерно 1 446 рублей (М4; 10 мм; для соединения деталей на толщину от 0,5 до 3 мм; сталь).

Стоимость заклепочников для резьбового крепежа начинается от 3 050 рублей (ручная модель).

1 Материалы для изготовления

Заклепки вытяжные изготавливаются из широкого спектра материалов. Это позволяет применять такой крепеж практически на всех видах работ. Кроме того, сама вытяжная заклепка может быть окрашена в тот или иной цвет. Цветные метизы широко применяются в легкой промышленности (текстильной), где требуется подбор по цвету.

Выбор материала заклепок зависит от материала скрепляемых деталей и окружающей среды, в которой будет находиться крепление. Материалы изготовления заклепок могут быть следующие:

1. Алюминий. Возможен чистый металл и его варианты: анодированный, лакированный.
2. Оцинкованная сталь.
3. Нержавеющие стали. А2 — устойчива к ржавлению, А4 — устойчива к коррозии и кислотной среде (нашла широкое применение в химической промышленности). Или импортные аналоги, например, DIN 7337. Нержавейка является одним из самых распространенных и прочных материалов.
4. Медь.
5. Медно-никелевый сплав (монель). Содержит 70 % никеля, 30 % меди.
6. Поламид. Относительно непрочный материал, он нашел применение при производстве одежды и различной текстильной продукции.

Все материалы, из которых изготавливают крепежные элементы, регламентируются ГОСТ.

Крепежные элементы

При подборе материала крайне необходимо осуществлять тщательный подбор материалов метизов со скрепляемыми материалами — из-за того, что крепление может быть разрушено. Разрушение креплений происходит из-за образования гальванической пары метиз — деталь. При влажной окружающей среде или намокании по гальванической паре начинает протекать ток, который и разрушает крепление.

Например, при контакте алюминия и стали происходит очень быстрое окисление алюминия и, как следствие, разрушения. Поэтому для крепления стальных деталей лучше применять заклепки нержавеющие А2, А4 или DIN 7337. Заклепки стальные рекомендуются к использованию наиболее часто, поскольку имеют очень высокую прочность. А вот заклепка стальоцинкованная встречается реже. Причина — цинковое покрытие довольно быстро истирается, особенно, если один из закрепленных элементов — подвижный. Заклепка медная и из сплавов меди — наиболее универсальный метиз. Медь конфликтует только с алюминием, а крепежи с другими металлами безопасно делать. Главными недостатками меди является высокая цена и некрасивый цвет после окисления (через некоторое время после осуществления крепежа может появиться налет зеленого цвета — окислившаяся медь), хотя это не влияет на прочность соединения. Поламид — самый универсальный материал. Такая заклепка позволит соединить все, что угодно, но особой прочностью это соединение похвастаться не может.

При заказе заклепок очень важно в спецификациях указывать материал, и делать это подробно, если имеется несколько типов сплава (например, когда заказывают алюминиевую заклепку, указывают сплав AlMg2,5, или AlMg3,5). https://www.youtube.com/embed/DH2BhOfYxp0

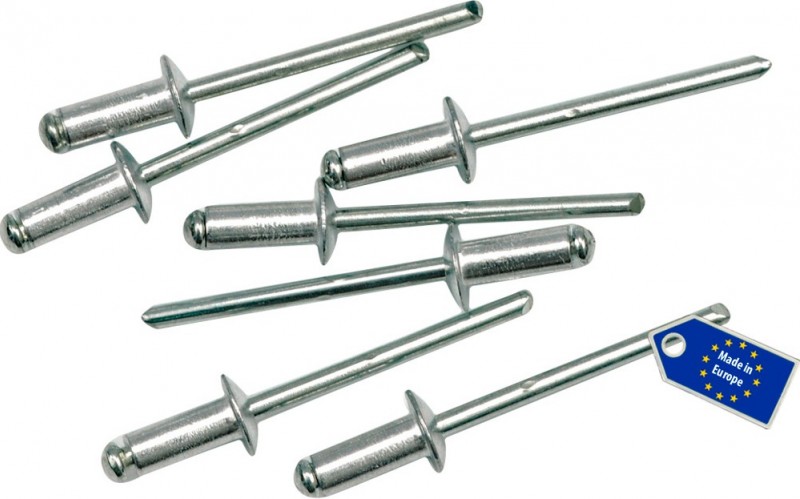

Фото алюминиевых заклепок

Также рекомендуем просмотреть:

• Лучшие биты для шуруповерта
• Какая монтажная пена лучше
• Выбираем полотно для ножовки по металлу
• Обзор буров и сверл для перфоратора
• Обзор алмазных коронок по бетону
• Лучшие сверла по бетону для дрели и перфоратора
• Как выбрать хороший алмазный диск по бетону
• Какой абразивный диск лучше выбрать
• Фрезы по дереву для ручного фрезера
• Как подобрать хороший шлифовальный круг правильно
• Какой патрон для перфоратора лучше
• Выбираем хорошие сверла по дереву
• Типы и размеры скоб для степлера
• Зачем нужен унипак
• Щетка по металлу для болгарки и дрели
• Какую и как выбрать леску для триммера
• Какие сверла по металлу лучше
• Какое масло для бензопилы выбрать
• Отрезные круги для болгарки
• Металлические хомуты для крепления труб
• Как выбрать оцинкованное ведро
• Как выбрать диск для циркулярной пилы
• Виды пилок для электролобзика
• Разновидности лепестковых кругов
• Что такое пакля
• Нейлоновые стяжки
• Виды и применение изоленты
• Выбираем легкое пластиковое ведро
• Как выбрать защитные очки
• Зачем нужен малярный скотч

Помогите сайту, поделитесь в соцсетях 😉

Особенности работы с инструментом

Чтобы быстро научиться обращаться с заклепочником и с легкостью выполнять надежное соединение элементов, достаточно усвоить несложный порядок работы с ним:

Первым делом необходимо подобрать заклепки подходящего диаметра. Чаще всего используют крепежи диаметром от 2 до 4 мм. При работе с заклепками крупного диаметра потребуется специализированный инструмент, в качестве которого лучше всего подойдёт пневматический или пневмогидравлический клепальник.
В рабочей поверхности сверлится отверстие с учётом внешнего диаметра заклепки. В случае использования крепежа с потайной головкой нередко приходится предварительно выполнять зенкование поверхности, что позволяет сделать заклепку незаметной.
Перед работой в заклепочник следует установить шток с резьбой необходимого диаметра и уже на него накрутить резьбовую заклепку

Важно убедиться, чтобы заклепка была надежно закреплена, иначе во время монтажа она может открутиться.
Необходимо вставить крепеж в отверстие до упора, убедившись, что его головка плотно примыкает к поверхности материала.
Заклепочник располагают строго под прямым углом к поверхности и начинают оказывать усилие на рукоятку. Во время работы шток начнет перемещаться внутри инструмента, обеспечивая необходимое давление для деформации крепежа.
После установки заклепки следует вывернуть резьбовой шток из гнезда и удостовериться, что заклепка села в отверстие правильно. Об этом можно судить, если не наблюдается перекосов и зазоров, а также деформации резьбы.

Об этом можно судить, если не наблюдается перекосов и зазоров, а также деформации резьбы.

Как извлечь заклепку

В первом случае потребуется дрель со сверлом несколько большего диаметра, чем внутренний размер резьбы. Во время установки заклёпки нужно следить за процессом и своевременно менять сверло на большего размера. Когда задача будет решена, крепёж разделится на две половины — головку и внутреннюю часть.

Также извлечь неправильно установленный крепеж можно путем стачивания головки. В решении этой задачи также поможет дрель, а когда головка будет разрушена, останется только выбить заклепку из посадочного места.

Нюансы монтажа

Перед монтажом крепежа особое внимание следует обратить на выбор его длины. Чтобы правильно рассчитать этот параметр заклепки, нужно сложить толщину материала и диаметр заклепки. К примеру, если сечение крепежа составляет 4 мм, а толщина материала 2 мм, то для выполнения надежного соединения рекомендуется использовать заклепку диаметром 6 мм

После установки она будет надежно «сидеть» в посадочном месте и позволит в случае необходимости вкрутить туда болт

К примеру, если сечение крепежа составляет 4 мм, а толщина материала 2 мм, то для выполнения надежного соединения рекомендуется использовать заклепку диаметром 6 мм. После установки она будет надежно «сидеть» в посадочном месте и позволит в случае необходимости вкрутить туда болт.

Заклепочник неслучайно пользуется большой популярностью, ведь он обладает такими достоинствами, как удобство в эксплуатации и практичность. Хотя домашние мастера очень редко делятся своими впечатлениями о практическом применении в бытовых условиях этого инструмента. Во многих строительных магазинах заклепочник является большой редкостью, не говоря о крепеже для него, который многие вынуждены заказывать через Интернет.

https://youtube.com/watch?v=N7tjWpsqOc0

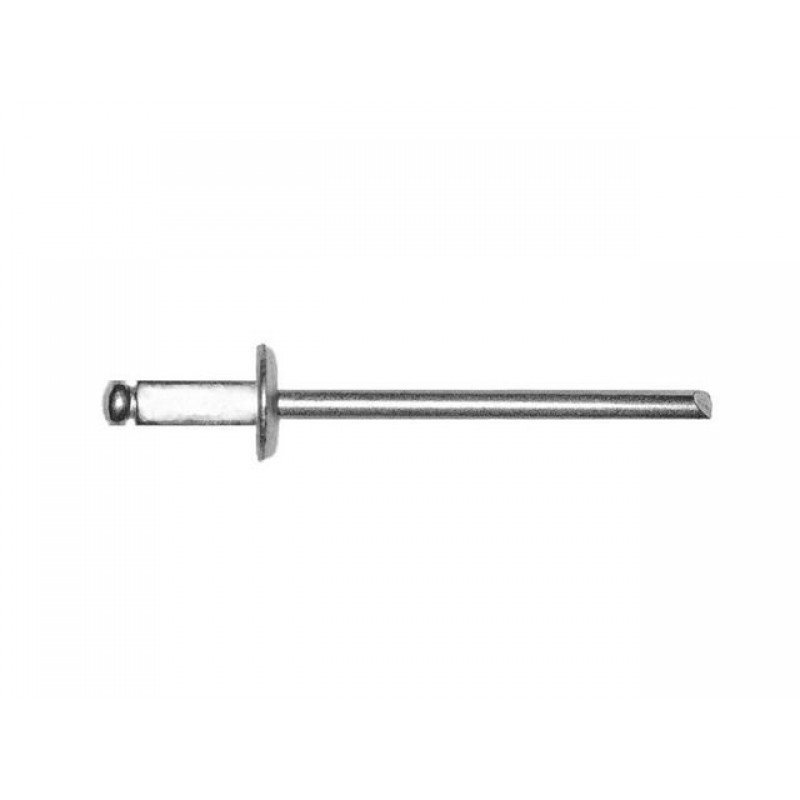

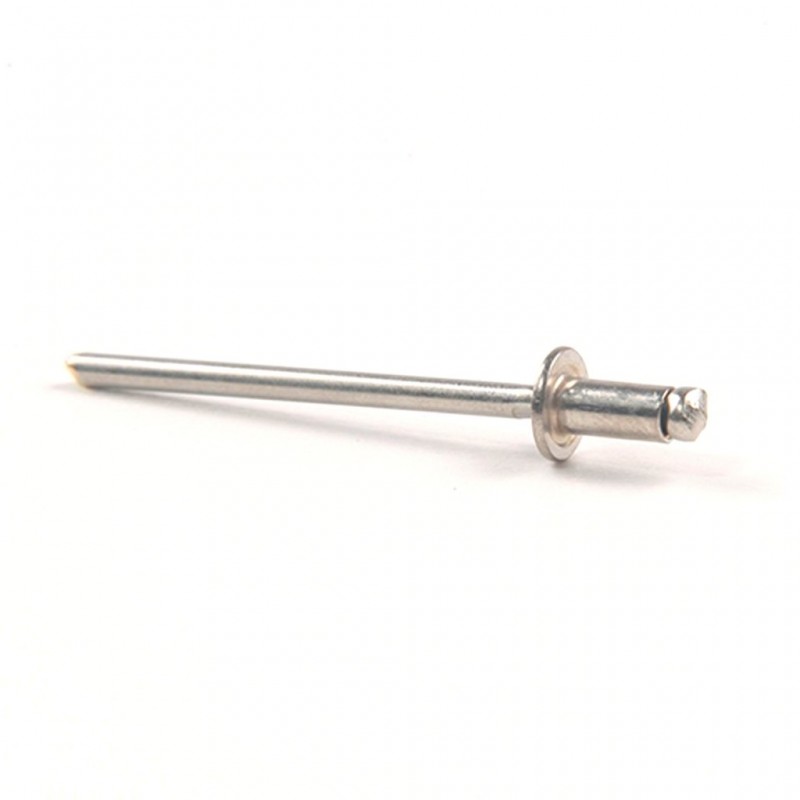

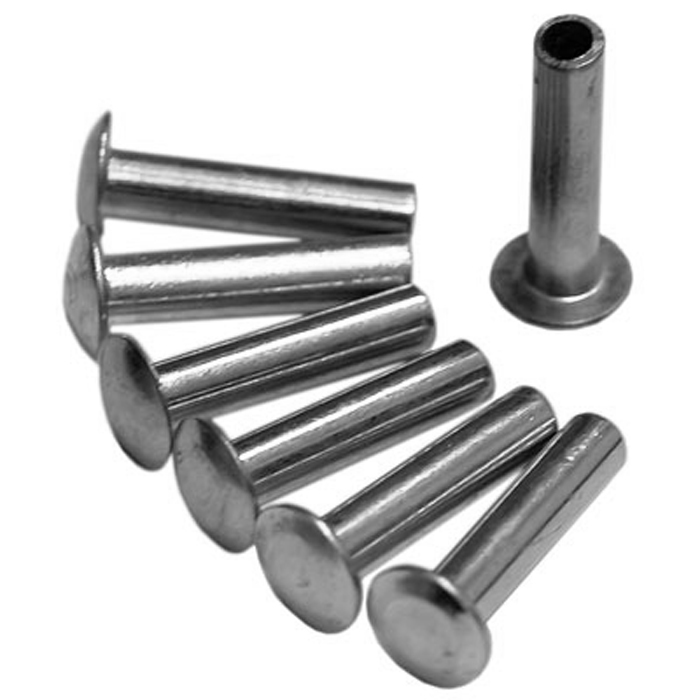

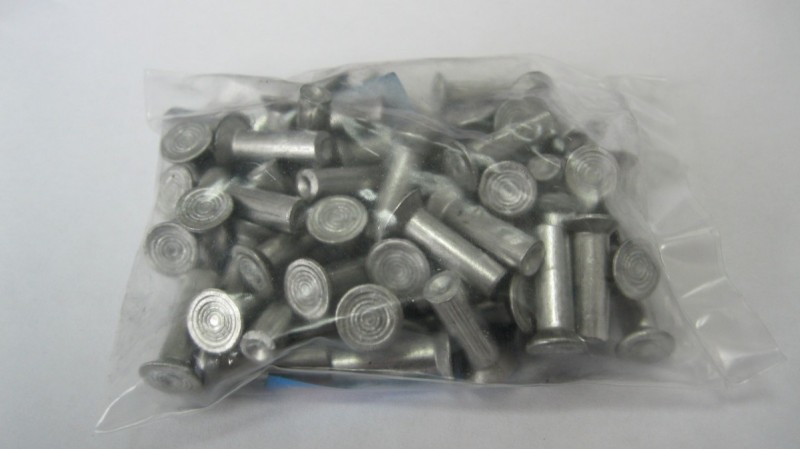

Этот инструмент лишь недавно стал востребованным у населения. Чаще всего его применяют для выполнения надежного монтажа автомобильных номеров. Прекрасно он подходит и для установки ограждений из листовых материалов, а также крепления приборов учета электроэнергии на тонких стенках щитков. Этот метод монтажа смог превзойти по популярности даже такой распространенный вид крепления, как сварка, благодаря своей надежности. И в этом нет ничего удивительного, поскольку даже в условиях высоких нагрузок заклепки если и начнут разрушаться, то это не случится со всеми одновременно.
