Состав покрытия электрода

Общие данные

Стоит узнать, что из себя представляют сварочные электроды. Согласно терминологии, это стержень для сварки в виде прутка, который изготовлен из электропроводного материала. Последний – это проводник электричества от агрегата к механизму.

За последние 10 лет в обиход поступило более 100 марок электродов, которые используют для разных целей. Металлообработка – наиболее частое применение комплектующих.

Обычный электрод обладает длиной от 2.5 до 4.5 см. Во время их производства мастера берут электродные провода для сварки, которые покрывают защитным слоем. Оно предотвращает окисление и улучшает качество сварочного соединения.

Место окончания электрода не покрывают для того, чтобы стержень проникал в держатель.

Выделяют плавящиеся и не подверженные плавлению модели. Первый вид быстро уменьшается под воздействием сварочного горения. Во время плавления электроды соединяются с базовым материалам в специальной ванне.

Они нуждаются в замене, когда использовано около 70% изделия. Не оставляйте аксессуар слишком коротким, чтобы он мог задержаться в держателе.

Электроды, которые не горят, сделаны из тугоплавкого металла. Они могут удерживать температуру до 3000 градусов. Такие электроды плавят металл, но при этом сами не деформируются.

Сварщики не замечают их уменьшения. Сварочное соединение получается под действием базового металла.

Реализация

Изучить рынок сбыта электродов в регионе и за его пределами необходимо до запуска производства. Реализовывать готовую продукцию можно посредством ее предложения:

• розничным строительным магазинам;
• оптово-розничным базам;
• оптовым компаниям;
• строительным компаниям и производствам;
• заводам по изготовлению металлоконструкций;
• строительным торговым площадкам.

Производство электродов является высококонкурентным, однако предложение качественной продукции по доступным ценам, своевременность и бесперебойность поставок, использование системы скидок и льгот для оптовых покупателей и постоянных клиентов позволит достаточно быстро окупить вложения и выйти на прибыль. Рекомендуем посмотреть существующих производителей электродов и произвести конкурентную разведку.

Читайте нас в Яндекс Дзен и подписывайтесь во Вконтакте.

24.01.2020

Правила маркировки

Маркировка всех известных видов рабочих электродов для сварки осуществляется по определенной схеме, приведенной на картинке.

В этой системе обозначения первая позиция соответствует типу электрода, следующая за ней цифра означает марку электрода, а на третьем месте располагается такой важный показатель, как его диаметр.

Четвёртое место в маркировке занимает обозначение, характеризующее назначение электрода, а на пятом указывается толщина его покрытия. На шестой позиции расположен информационный индекс, характеризующий образуемый при сварке шов или наплавляемый металл, в то время как на седьмом месте указывается вид используемого покрытия.

8-е и 9-е места занимают соответственно вид пространственного расположения, допустимый при работе с этим электродом и питающие характеристики, на которые он рассчитан (виды тока и напряжения).

Чтобы стало понятно, надо рассмотреть конкретный пример.

В данном примере в состав обозначения включена маркировка типа электродного стержня (Э46А), которую следует рассмотреть более подробно. «Э» означает, что этот электрод, предназначается только для электродуговой сварки, а 46 – это показатель сопротивления разрыву (согласно ГОСТ 9467-75).

Индекс «А» указывает на то, что этот электрод усовершенствованного класса, а следующий за обозначением типа изделия знак «У» говорит о том, что он может применяться для работы с углеродистыми и низколегированными сталями. Д2 – это рабочая толщина покрытия, соответствующая второй группе.

Цифры в знаменателе означают следующее. 432 (5) являются параметрами типового шовного (наплавленного) металлического соединения, получаемого после расплавления электрода. «Б» говорит о типе покрытия, в данном случае – основное. 1 – это обозначение , а 0 – показатель токового режима (постоянный, обратной полярности).

Предусмотрена отдельная буквенная маркировка для односоставного и комбинированного покрытия.

Тип покрытия	Маркировка по ГОСТ 9466-75	Международная маркировка по ISO	Маркировка по старому ГОСТ 9467-60
кислое	А	А	Р (руднокислое)
основное	Б	В	Ф (фтористокальциевое)
рутиловое	P	R	Т (рутиловое (титановое))
целлюлозное	Ц	С	О (органическое)
смешанные типы покрытия
кислорутиловое	АР	AR
рутилово-основное	РБ	RC
смешанные прочие	П	S
рутиловые с железным порошком	РЖ	RR

Прокалка (сушка)

Если электроды хранились не в герметичной упаковке и могли отсыреть, то их советуют прокалить. Надо отметить, что прокалка электродов непосредственно перед применением относится к ответственным процедурам, обеспечивающим загорание дуги.

При этом специалисты не рекомендуют слишком увлекаться ею, поскольку чрезмерный и частый нагрев стержня может привести к повреждению специального покрытия.

Желательно точно просчитать требуемое количество изделий и просушить с таким расчётом, чтобы по завершении работ их не осталось совсем или оставалось по минимуму.

При следующем обращении к сварочным операциям просушенные ранее электроды должны быть отработаны в первую очередь.

Прокаливание необходимо ещё и для того, чтобы несколько поднять температуру расходного материала непосредственно перед его использованием для сварки труб, например. Немногие образцы изделий способны сразу обеспечить требуемый рабочий режим по причине слишком большого перепада температур в зоне сварки.

Дополнительный прогрев стержней также обеспечивает герметичность соединения, образующегося при так называемой «сварке под давлением». Однако при этом необходим постепенный их нагрев, позволяющий выпарить скопившуюся влагу во избежание появления известкового налёта.

Вопрос прокалки тесно связан с предельным временем и условиями хранения. Согласно действующим нормативам срок годности этих изделий составляет примерно пять лет. Но, по мнению ряда специалистов, они могут эксплуатироваться ещё какое-то время по окончании гарантийного срока.

Как выбрать сварочные электроды

В первую очередь следует обратить внимание на то, что изделия могут быть плавящимися либо неплавящимися. В составе первых металлические стержни со специальной обмазкой поверхностей, что защищает сварочные зоны и повышает устойчивость горения дуги

Именно ими пользуются в процессе ручной дуговой сварки. Вторая категория предназначена для работ в среде с защитным газом (аргоном), ее особенности будут рассматриваться отдельно.

При выборе также нужно принять к сведению то, из каких материалов произведены соединяемые детали. Для варки разных металлов подбираются разные виды электродов. Например:

• Если нужно соединить низкоуглеродистые и низколегированные стали, приобрести нужно углеродные электроды.
• Для соединения легированной стали покупают изделия (ГОСТ 9467−75, ГОСТ 9466–75 ).
• Когда планируются работы с наплавками или сталями разных видов, то понадобятся изделия, сердечник которых выполнен из высоколегированных металлов.
• При варке чугуна также не обойтись без соответствующих электродов — ОЗЧ-2.

В наши дни сформировался своеобразный рейтинг известных марок:

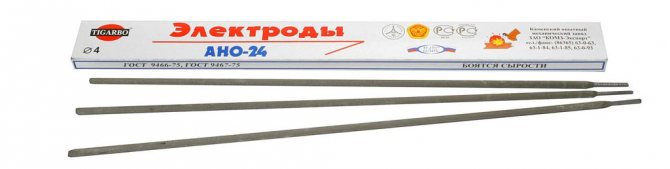

• АНО. Отличаются хорошим воспламенением, не нуждаются в дополнительном прокаливании. С ними смогут работать как начинающие специалисты, так и профессионалы с опытом.
• МР-3. Универсальные, могут применяться и для соединений неочищенных поверхностей.
• МР-3С. Их используют, когда до швов выдвигаются повышенные требования.
• УОНИ 13/55. Применяются при монтаже ответственных конструкций, в которых швы должны иметь высокое качество. Неопытным сварщикам не рекомендуется с ними работать, так как требуется опыт и определенная квалификация.

https://youtube.com/watch?v=68hLJM9cesc

Преимущества известных марок

1. Облегчают процесс сварки. Трудности могут возникать только при некорректном выборе материала сердечника.
2. Высококачественные швы. Данный параметр очень важный. Позволяет получить прочные соединения как внешние, так и внутренние, выпуклые и вогнутые сварные швы.
3. Простота отделения шлака. Это дает возможность увидеть, насколько качественный получился шов.
4. Можно сваривать элементы, что были подданы действию коррозии. Конечно, подобные процедуры выполняют не слишком часто, но они будут выполнены на должном уровне.
5. Безопасность для сварщика, выдержаны санитарно-гигиенические требования.

Различия марок и диаметров

Опытные специалисты-сварщики иногда утверждают, что пользуясь инверторными сварочными аппаратами, можно покупать любые электроды. Такие мнения основаны на их личном опыте, когда они выполняют определенные виды работ. Преимущественно при инверторной сварке не предъявляются серьезные требования относительно герметичности швов, поэтому могут использоваться изделия с диаметром 0,5−2 мм.

Подбирать диаметр и марку следует исходя из того, металлы какой толщины необходимо будет соединить. Для значительной толщины потребуется длительная проварка, что значит — у электрода должен быть большой диаметр.

Тонкими электродами для сварки еще нужно научиться работать, ведь они быстро горят. Как правило, их посредством выполняют прихватки.

Также выбор сварочных материалов зависит и от типа работ, для которых планируется их применять. Так, когда выполняют сложнейшие трассовые работы, понадобятся большие электроды, а смонтировать конструкцию из профильных компонентов можно с помощью электродов с диаметром, не превышающим 2 мм. Именно ими пользуются при соединении секций ворот, изготовлении оград из профнастила и труб.

Назначение электрода

Таблица видов электродов для сварки.

По назначению электроды разделяют для:

• работы со сталями с высоким уровнем легирующих элементов;
• со средним содержанием легирующих элементов;
• сварки конструкционных сталей;
• пластичных металлов;
• наплавления;
• теплоустойчивых сталей.

Таким образом, можно подобрать электроды для каждой конкретной задачи.

Отдельное внимание следует обратить на защитное покрытие. Обмазка электродов – важная составляющая, к которой предъявляются особые требования

Кроме того для нее характерен определенный состав.

Они представляют собой стержень, покрытый особой оболочкой. Мощность зависит от того, какой у него диаметр.

Наиболее популярными являются электроды УОНИ. Существует несколько марок данного материала и все они используются для ручного сваривания.

УОНИ 13-45 позволяют получать швы приемлемой вязкости и пластичности. Они применяются для сварки при литье и поковки. В составе таких стержней содержится никель и молибден.

УОНИ 13-65 подходят для работы на конструкциях с повышенными требованиями. Они могут осуществлять соединения в любых положениях. Диаметр варьируется от двух до пяти миллиметров, чем он больше, тем больше сварочный ток.

Кроме того соединения, полученные с их помощью, характеризуются высокой ударной вязкостью и в них не формируются трещины. Все это делает их наиболее перспективными в работе с ответственными конструкциями, к которым предъявляются жесткие требования.

Помимо этого данные конструкции оказываются устойчивыми к перепадам температур, вибрациям и нагрузкам

Важной особенностью стержней данного типа является существенная стойкость к действию влаги и возможность длительного прокаливания

Виды покрытия

Покрытия электродов включают следующие составляющие:

• раскисляющие вещества;
• компоненты для стабильного горения дуги;
• элементы, обеспечивающие пластичность, такие как каолин или слюда;
• алюминий, кремний;
• связующие вещества.

Ко всем электродам для точечных или ручных сварочных работ с покрытием предъявляют ряд требований:

• высокая эффективность;
• возможность получение результата с необходимым составом;
• незначительная токсичность;
• надежный шов;
• стабильное горение дуги;
• прочность покрытия.

Виды покрытия электродов.

Выделяют следующие виды покрытий электродов:

• целлюлозное;
• кислое;
• рутиловое;
• основное.

Первый тип позволяет выполнять работу во всех пространственных положениях постоянным и переменным током. Они наиболее широко применяются в монтаже. Характеризуются существенными потерями на разбрызгивание и не допускают перегрева.

Рутиловое и кислое позволяют варить во всех положениях, кроме вертикального, постоянным и переменным током. Второй тип покрытия не целесообразен для работы со сталями с высоким содержанием серы и углерода.

Перечисленные выше типы оболочек подразумевают использование только одного конкретного вида покрытия. Однако возможны сочетания нескольких вариантов. Комбинации могут складываться из нескольких типов в зависимости от решаемой задачи.

Комбинированные оболочки относятся к отдельному классу и их не причисляют к основным четырем видам.

Существует также классификация в зависимости от толщины покрытия.

Каждой толщине присваивается отдельное буквенное обозначение:

• тонкие – М;
• средней толщины – С;
• толстые – Д;
• особо толстые Г.

Конечно же, стержни выбираются в соответствии с поставленными целями. Правильный выбор гарантирует высокое качество выполняемой работы.

https://www.youtube.com/watch?v=AvCg7p3no98

Марки электродов

Расшифровка маркировки электрода.

Существуют различные марки электродов, предназначенные для решения определенных задач. Они характеризуются определенными свойствами, что позволяет подобрать наиболее подходящий материал.

Марка ОК-92.35 характеризуется удлинением в шестнадцать процентов и пределом текучести и прочности в 514 МПа и 250 НВ соответственно. Предел текучести ОК-92.86 составляет 409 МПа.

Марки электродов для ручной сварки Ок-92.05 и ОК-92.26 обладают относительным удлинением в 29% и 39%, а пределом текучести – 319 и 419 МПа соответственно.

Предел текучести ОК-92.58 составляет 374 МПа.

Все вышеперечисленные электроды используются для ручной дуговой сварки по чугуну. В зависимости от того, с каким металлом предстоит работать, выбирают также специальный тип стержня. Например, для меди – АНЦ/ОЗМ2, чистого никеля – ОЗЛ-32, алюминия – ОЗА1, монеля – В56У, силумина – ОЗАНА2 и т.д.

Кроме того, сварщику необходимо также контролировать качество свариваемых деталей. В зависимости от материала, условий работы, положения шва и других факторов, выбирают соответствующий электрод, который обеспечит наилучшее качество соединения.

Как выбрать сварочный электрод по маркировке

В промышленности используются различные типы электродов для соединения металлов, которые обладают разной температурой плавления. Для каждой задачи подбирается специальный тип сварочного электрода. Например, одна марка электродов для сварки используется для тонкой листовой стали толщиной 0,5 мм, другой тип соединяет металлопрофили толщиной 5 мм.

Есть много типов стержней, которые классифицировать сложно. Типы для сварки стали определяются по ГОСТу 9467-75. Например, в буквенно-числовых обозначениях марок Э42А, Э38 и Э50А:

• «Э» обозначает «электрод»,
• число указывает минимальное время сопротивления разрыву,
• буква «А» определяет возможность использовать наплавляемый пластичный металл повышенной вязкости.
• буквой «Н» обозначаются изделия для наплавления на разные поверхности,
• буквой «У» маркируются стержни для соединения изделий из углеродистой стали,
• буква «Т» – для изделий из легированных теплоустойчивых сталей.

Химические элементы, входящие в состав наплавки, тоже отражаются в маркировке электрода, например:

• «Х» – хром,
• «М» – молибден,
• «Б» – ниобий,
• «Ф» – ванадий.

К одному классу отечественных и зарубежных сварочных материалов относится большое количество марок сварочных электродов.

Проволока для производства электродов маркируется так:

• буквы Св означают сварочный тип,
• число после букв определяет проценты углерода в металле,
• буквенный код означает наличие легирующих веществ,
• следующее число означает процент этих элементов в составе стержня.

Состав проволоки и стальных деталей должны выбираться в соответствии друг с другом.

Электроды с разным составом покрытия применяются для разных материалов, подбирая определенный вид для каждого случая. Покрытия электродов маркируются:

• Б – основные. Содержат фторид кальция и карбонат, вступающий в реакцию с кислородом при горении дуги и образующий углекислый газ в качестве защиты. Сварка выполняется с применением постоянного тока обратной полярности. С использованием переменного тока получается шов низкого качества, и для улучшения приходится применять дополнительные меры для улучшения его качества.
• А – кислые. В составе содержатся ферросилиций и ферромарганец. Такие стержни используют при создании нижних швов постоянным током и плавят металлы с высокой скоростью.
• Р – рутиловые. Содержат жидкое стекло, двуокись титана (рутил), ферромарганец, карбонат и алюмосиликаты. Рутиловые эдлектроды применяются для сварки постоянным током соединения в любом расположении. Шлак, образующийся в результате химической реакции, защищает элементы от выгорания. Соединения получаются качественными и нетоксичными.
• Ц – целлюлозные. Такие изделия содержат в составе целлюлозу, марганцы, ферромарганец, тальк и рутил. Они используются для производства любых швов хорошего качества с высокой скоростью. Вокруг сварочной ванны и дуги образуются защитные газы. Во время работы нужно следить, чтобы соединение перегревалось. Материал при работе разбрызгивается, поэтому метод считается неэкономичным. Его используют для производства соединений трубопроводов разного назначения.
• П – прочие. Стержни с легирующими элементами в составе применяются для улучшения качества соединения.
• С – специальные. Применяются для подводных сварочных работ, поскольку создают защищенный от проникновения влаги шов. В составе имеется жидкое стекло в смеси с веществами, содержащими смолы.

Все электроды, обладающие определенным видом покрытия, предназначаются для конкретных случаев. Рутиловое покрытие считается универсальным и является основным видом. Защитную функцию покрытия выполняют за счет окисления сплава, добавления легирующих веществ и создания защитного ореола из шлаков или газов. Таким образом формируются добротные сварные швы хорошего качества.

Тем не менее, при выборе типа электрода нужно ориентироваться не на его маркировку, а на характеристики изделия, которые определяются техническими стандартами.

Особенности покрытия электродов

Обмазка — это твердое пористое вещество. Ей покрывают весь стержень за исключением крайнего участка длиной в 20-30 мм, предназначенного для фиксации в электрододержателе.

Обмазкой покрывают весь стержень электрода.

Какую роль выполняет покрытие

В результате сгорания смеси происходит следующее:

1. Формируется облако из угарного и прочих газов. Они нужны для защиты расплава от окисления атмосферным воздухом.
2. Образуются свободные ионы, поддерживающие горение дуги. Частицы выступают переносчиками заряда.
3. Из стали удаляется кислород (происходит раскисление).
4. Расплав насыщается легирующими элементами. Они улучшают свойства материала.
5. Свежий шов покрывается шлаком. Он защищает металл от окисления атмосферным воздухом и замедляет его остывание. В результате газы и примеси успевают покинуть шов до кристаллизации, предотвращается появление трещин.

Перечисленные эффекты проявляются в разной степени в зависимости от вида обмазки.

Свойства компонентов покрытия

Для стабилизации дуги используются вещества с низким ионизационным потенциалом:

1. Поташ, аммиачная селитра, хромат калия.
2. Силикатный клей с натрием или калием (жидкое стекло). Одновременно играет роль связующего вещества.
3. Бария карбонат.
4. Титановый концентрат.
5. Карбонат кальция (мел).

Покрытие состоит из силикатного клея и титанового концентрата.

Облако защитных газов образуют компоненты:

1. Целлюлоза.
2. Декстрин.
3. Пищевая и древесная мука.
4. Крахмал.
5. Мрамор.

Шлак образуется благодаря следующим элементам:

1. Мрамору.
2. Калию, полевому и плавиковому шпату.
3. Мелу.
4. Титановому концентрату.
5. Кварцевому песку.
6. Марганцевой руде.
7. Рутилу, ильмениту.

Легирующие присадки:

1. Титан.
2. Кремний.
3. Марганец.
4. Хром.
5. Ванадий.
6. Графит.
7. Молибден.

Шлак образуется благодаря мрамору и калию.

Для раскисления вводятся в виде ферритов следующие вещества:

1. Алюминий.
2. Титан.
3. Молибден.
4. Хром.
5. Марганец.
6. Графит.

Эти элементы активнее железа реагируют с кислородом, связывая его.

Помимо перечисленных компонентов, применяются и другие.

Некоторые марки содержат железный порошок, увеличивающий коэффициент наплавки.

Цвет электродов

Обмазки имеют следующий окрас:

1. Основные — бежевый или белый.
2. Кислые — серый.
3. Целлюлозные — светло-серый с коричневым оттенком.
4. Рутиловые — серый, синий, зеленый или коричневый.

Цвет электродов может быть серым.

Приведенный перечень соответствует большинству изделий, но встречаются и зеленые основные расходники, белые кислые и т.д.

Как производится электродное покрытие

Оболочка изготавливается в следующем порядке:

1. Компоненты перетирают в муку.
2. Их просеивают через систему сит и смешивают с точным соблюдением пропорций.
3. В сухую смесь вводят жидкое стекло (связующее).
4. Покрытие тщательно перемешивают.

Применяют 2 способа нанесения обмазки на проволоку:

• опрессовку;
• окунание.

Нанесение обмазки на проволоку происходит опрессовкой или окунанием.

Необходимо точно соблюдать количество компонентов и равномерно распределять их. Поэтому для производства покрытия требуется специальное оборудование.

Как влага влияет на материалы

Все виды покрытия электродов из-за высокой пористости хорошо впитывают воду. В результате они теряют защитные и другие свойства, что приводит к ухудшению качества шва.

Необходимо делать следующее:

1. Хранить изделия из открытой пачки в специальном герметичном пенале с теплоизолированными стенками, которые предотвращают конденсацию влаги.
2. Перед работой подсушивать расходники в особых печах, соблюдая длительность и температуру, указанные на упаковке.

Если изделие не было использовано в течение 2-3 часов, его снова придется прокаливать.

Рабочие свойства рутиловой оболочки в полной мере проявляются при наличии небольшого количества влаги. Поэтому такие изделия сушат при температуре не выше +200°С, а к работе приступают только через сутки.

Классификация

Классификация электродов электрохимические. 1-го рода — металлические или газовые, погруженные в раствор электролита, содержащего ионы материала. Такие оборотные до сих ионов. Напр. на серебряном Е.Е. Ag | Ag + происходит потенциалотвирна реакция: AgDAg + + 1ē.
В газовых электродах электрохимических роль металла должны играть электрохимические активные газы (водород, хлор, кислород и др.), но они не являются электронными проводниками тока, поэтому электрический контакт в газовых электрохимических электродах осуществляется с помощью инертных металлов (платины, золота, палладия), которые служат передатчиками электронов от молекул газов к ионам раствора и наоборот. Например, хлорный электрод Pt, Cl2 | Cl- представляет собой платиновую пластинку, которая погружена в раствор с Сl — ионами и омывается равномерным потоком газа Cl2 с давлением РCl2. Газ Cl2 адсорбируется на платиновой пластинке, затем распадается на атомы Clадс, которые уже принимают непосредственное участие в электрохимической реакции: Cl2 2arrow.eps 2Clадс 2arrow.eps 2Cl- + 2ē.

К электродам 1-го рода относятся также амальгамные, например, натриевый амальгамный, в котором роль металлического ингредиента играет амальгама натрия. На таком Е.Е. потенциалотвирна реакция проходит следующим образом: Na + + ē (Hg) 2arrow.eps Na (Hg).

Электроды электрохимические 2-го рода — это металлы, покрытые слоем своей труднорастворимые соли и погружены в раствор электролита, содержащий общий анион из труднорастворимых солью. К этой группе относятся электроды сравнения — хлорсеребряный (Ag, AgCl | Cl-), каломельный (Hg, Hg2Cl2 | Cl-), сульфатртутний (Hg, HgSO4 | SO42-). Потенциалообразущая реакция, например. на хлорсеребряный Е.Е., проходит следующим образом: AgCl + ē 2arrow.eps Ag + Cl-.

Электрохимические электроды 3-го рода — это металлы, покрытые двумя слоями двух труднорастворимых солей. Первая соль меньше растворимый, чем вторая, и содержит катион металла электрохимический электрод. Вторая соль больше растворимый, чем первая, удерживает тот же анион, что и первая. Например, оксалатный электрод 3-го рода Ag, Ag2C2О4, CaC2O4 | Ca2 +.

Потенциалотвирна реакция на таком Электрохимические электроды проходит следующим образом: Ag2C2О4 + 2ē + Са 2+ 2arrow.eps 2Ag + CаС2О4.
Окислительно-восстановительные электрохимические электроды (Редокс-электроды) — это металлы, материал которых не участвует в электрохимической реакции, а лишь выполняет роль передатчика электронов от восстановленной формы к окисленной или наоборот. Напр .: Fe3 + + 1ē 2arrow.eps Fe2 +. В такой реакции окислительно-восстановительный Е.Е. осуществляет перенос электронов между этими ионами.

где аокис., авидн. — активность окисленной и восстановленной форм соответственно; n — количество электронов, которая участвует в окислительно-восстановительной реакции.

Модифицированные электрохимические электроды, поверхность которых модифицируют с помощью физических или химических методов с целью придания ей определенных характеристик. Например, при физической модификации проводят ионную имплантацию, разрыхление поверхности или выращивания на ней монокристаллических структур и тому подобное. При химической модификации поверхности электрода покрывают органическими, металлоорганическими или неорганическими слоями, создают на поверхности. Композиты с электродных материалов, изменяют химический состав поверхности устройства тому подобное. В частности, химической модификацией поверхности ионоселективных видов с функциями неорганических ионов были получены ионселективные электроды с функциями органических ионов лекарственных веществ: прокаина, лидокаина, диклофенака натрия и др.

Конструкции и размер электрохимические электроды разнообразны. Они бывают в виде стержня, пластинки, шарики, сетки и т.п. Поверхность ультрамикроелектродив не превышает 10-14 м2. Е.Е., которые используют в электроаналитические методах анализа, имеют поверхность около 10-5 м2; электроды, которые используют в электрохимическом синтезе лекарственных веществ, например, глюконата кальция, имеют поверхность более 10-2 м2.

см. также Ионоселективные электроды.

Состав покрытия электрода для сварки

• Кислое – титан, кремний, марганец, окись железа;
• Основное – карбонат кальция и фтористый калий;
• Целлюлозное – мука, целлюлоза, органические вещества;
• Рутиловое – рутил, минералы и органические компоненты.

Характеристики покрытия электродов

Каждое покрытие имеет свои уникальные свойства не только в рабочем плане, но и в качестве физических характеристик. Среди них можно выделить:

• Толщина покрытия электрода во много зависит от размера самого электрода, так как тут действует пропорциональное соотношение, по которому толщина покрытия составляет одну треть от общей толщины;
• Температура горения обмазки, которая является не сильно влияющим на сварку фактором, но от нее зависит, насколько хорошо будет зажигаться дуга;
• Степень впитываемой влаги, так как от этого зависит количество проводимых предварительных процедур просушки перед использованием.

Технология нанесения покрытия на электрод

Диаметр покрытия электродов зависит от толщины стержня, но для его нанесения используются практически одинаковые технологии. Это осуществляется промышленным способом при помощи специальных станков. Это автоматический процесс с высокой производительностью. Твердые части состава высушиваются и раздрабливаяются. После этого их просеивают для достижения фракций определенного размера. Затем вещество обжигают, чтобы удалить серу. В смесители части состава замешиваются с жидкими составляющими. На последней стадии станок окунает стержни в готовую смесь, благодаря чему и получаются покрытые электроды.

https://youtube.com/watch?v=0IpZm95uLo8

Лучшие сварочные электроды с кислым покрытием

TIGARBO АНО-24 4мм

Электрод с отличными техническими и эксплуатационными параметрами. Возбуждение дуги происходит от источника переменного тока (напряжение холостого хода от 50 В). Диаметр 4 мм. На 1 кг наплавленного металла расходуется 1,7 кг электродной продукции. Область применения — изготовление металлических конструкций, как ответственных, так и рядовых, из сталей углеродистых сортов. Возможно формирование различных швов: нахлесточных, стыковых и угловых.

Преимущества:

• работа во всех пространственных положениях;
• легкая отделимость шлака;
• минимум потерь от разбрызгивания металла.

ESAB ОК 61.20

Назначение продукции ESAB ОК 61.20 — соединение элементов из нержавеющей стали. Изделия были разработаны специально для тонкостенных изделий, которые эксплуатируются при высоких температурах. Используют их также в судостроении и нефтехимической отрасли.

Преимущества:

• формирование швов с минимумом усилий, что позволяет экономить электроды;
• хорошая отделимость шлаковой корки;
• небольшое количество брызг.

Рейтинг электродов для постоянного тока

Отличия в сварке при различной полярности тока.

Разновидности электродов, применяемых для сварки постоянным током:

• УОНИ – 13/55 – знаменитые в своем роде электроды для постоянного тока, применимы для стальных сплавов – с низкими дозами легирующих элементов и с добавкой углерода. Обладают значительными достоинствами: сварочный шов очень пластичен и вязок для механических воздействий, весьма долговечный. Почти не образуется примесей и газов. Дуга легко поджигается. В стержень помещается проволока параметров Св-08 или Св-08А.
• УОНИ – 13/45 также используются для соединения заготовок из углеродистых и низколегированных сталей. Шов не склонен образовывать трещин – ни горячих, ни холодных. Он весьма пластичный и вязкий, с идеальной герметичностью, что делает его подходящим вариантом для сварки емкостей, которые в дальнейшем будут подвергаться высокому давлению. Швы, выполненные с данными электродами, намного дольше не стареют.
• ОЗЛ – 6 отличаются своей узкой направленностью: они используются в работе с жаропрочными сталями. В швах не образуются поры и трещины, они не подвергаются в дальнейшем коррозии и обладают такой же жаропрочностью, как и основной металл. Подходит для металлов с разной структурой.
• ОЗС – 12 предназначаются для стальных сплавов с низкой долей легирующих добавок и углерода. Работать возможно в любых пространственных положениях, лояльны к поверхностям с ржавчиной. Сварной шов формируется с отличными характеристиками: прочностью и долговечностью. Устойчивая дуга. Во время работы не наблюдается выделений токсических веществ.
• ЦЛ – 11 также узкоспециализированные электроды, которые предназначены для стальных сплавов с добавками хрома и никеля, а также коррозионностойких сталей. Сварные швы отличаются стойкостью к коррозии. Металл почти не разбрызгивается, дуга устойчивая, хорошо отделяется шлак в виде корки.
• АНО – 21 несмотря на то, что предназначены они также для углеродистых и низколегированных стальных сплавов, как и предыдущие марки электродов, данные расходники чрезвычайно популярны среди мастеров самого разного уровня профессиональной подготовки. Их особенности – мелкочешуйчатая структура металла сварочного шва, отличный поджиг дуги, мягкость, небольшое разбрызгивание металла и так далее.
• LB – 52U отличаются высокой производительностью процесса сварки с их помощью. Дуга стабильная, металл почти не разбрызгивается, возможна работа в любом положении в пространстве, в шве почти не образуются трещины.
• МР – 3 типичные универсальные электроды, которые с полным правом присутствуют в обоих списках – и для переменного, и для постоянного тока. В шве практически не образуются поры и горячие трещины, дуга мощная и стабильная, малое разбрызгивание металла, легкое отделение шлака в виде корки.
• ОЗЧ – 2 предназначаются для сварки чугуна. При всей своей кажущейся узкой функциональной направленности они имеют солидные преимущества в виде универсальности, простоте в использовании, отличной дуге с прекрасными характеристиками, пластичности сварочного шва без трещин, хорошо отделяемой корки со шлаком в конце процесса.

Что такое?

Устройство электродов, несмотря на различные области применения, одинаково. Из чего состоят электроды? Основные элементы следующие:

• стержень – из металлических либо неметаллических материалов;
• покрытие (у некоторых разновидностей может не быть);
• контактный кончик.

Основной частью изделия является стержень, расплавляющийся при высокотемпературном нагреве током и заполняющий металлом сварочную ванну. Качество создаваемого шва получается тем выше, чем ближе состав стержня к материалу соединяемых элементов.

Покрытие предназначено для создания вокруг электрода инертной газовой среды в процессе сваривания, не допускающей попадания в ванну посторонних примесей. Правильный подбор типа электрода по его покрытию во многом обусловлен условиями сварочного процесса и рода соединяемого металла.

Непокрытый кончик электрода используется для поджига дуги, расплавляющей стержень и находящееся вокруг него пространство изделий.

Для создания шва и соединения деталей сварщик передвигает электрод по спирали – именно так обеспечивается прочная связь веществ. Благодаря такой технологии пик температурного воздействия постоянно смещается, еще несоединенные элементы расплавляются, заполненная в других местах ванна постепенно остывает, образуется прочное неразъемное соединение.

Также широко используются способы, которые принято называть безэлектродными, осуществляющиеся путем нагрева и соединения полимеров, к примеру, кровельных мембранных покрытий.
