Как работает ветровая доска

Несмотря на сходные названия, по сути, это совершенно два различных элемента, устанавливаемые на край свеса крыши:

• Ветровая доска изготавливается из дюймового бруса шириной от 7 до 15 см и служит только для обеспечения прочности свесов;
• Ветровая планка представляет собой доборный элемент из профилированного металла, главным предназначением которого является обеспечение защиты от затекания дождевой и талой воды под ветровую доску и гидроизоляцию.

В двухскатной или четырехскатной крыше нижние свесы за счет естественного уклона менее подвержены проблемам отрыва кровельного покрытия, тем более что действие на крышу ветровых нагрузок компенсируется установкой лобовых досок и обшивкой карниза. Другое дело боковые свесы, в этом случае установкой ветровой доски решаются сразу две проблемы. Во-первых, так обеспечивается необходимая жесткость краевой зоны обрешетки крыши. При увеличении выноса фронтонных свесов до полуметра и больше, а меньше зачастую и нельзя делать, без использования ветровой доски закрепить кровельное покрытие и зафиксировать с помощью ветровой планки практически невозможно.

Стандартная ветровая планка для профлиста устроена относительно сложно.

Ветровая доска для сайдинга

Еще сложнее дело обстоит при отделке фронтона и свесов сайдингом. В этом случае необходимо не только усилить вынос обрешетки крыши, но и сформировать несущую конструкцию для подшивки свесов сайдинговыми панелями, фото.

Выглядит ветровая доска для сайдинга немного иначе, она устанавливается на торцевой элемент фронтонного свеса и по своим функциям больше напоминает ветровую планку.

Фронтонная защитная доска для ондулина и металлочерепицы

Конструкция ветрозащитной накладки для кровельного покрытия с волнообразным или трапециевидным отличается по устройству от планок, используемых для битумных покрытий. Чаще всего ветровые планки имеют Г- образный профиль с небольшим, отогнутым под углом в 45 о краевым бортиком. Никаких пружин по линии стыка горизонтальной и вертикальной полки в ветровых досках шифера и металлочерепицы нет.

Размеры торцевой накладки для ветрозащиты шиферных листов:

• Ширина горизонтальной полки — 100 мм;
• Вертикальная опорная полка — 85-90мм;
• Верхняя кромка отгибается вниз на горизонтальной линии на 20 мм, в нижней части обычно выполняется капельник аналогичного размера, отогнутый в противоположном от кромки направлении.

Толщина металла составляет всего 0,2-0,3 мм, поэтому ветровая планка легко деформируется, подгибается и режется обычными ножницами. Стандартная длина профиля составляет 200 см, это удобно в монтаже, так как длину профиля приходится подгонять по месту установки ветровой доски с учетом перехлеста на стыках и длины кровли.

Необходимые инструменты и материалы

Для монтажа ветровой планки на торцы скатов понадобятся строительные инструменты. В перечень входят:

• ножовка по металлу;
• крестовая отвёртка;
• шуруповёрт;
• линейка;
• рулетка;
• карандаш;
• линейка и угольник;
• плоскогубцы.

Для работы понадобятся материалы: основные, вспомогательные и расходные. Сюда относятся:

• торцевой (ветровой) профиль;
• саморезы (с резиновой или полиуретановой шайбой);
• герметик;
• краска масляная, если планируется подкрашивать соединения деталей;
• уплотнительная лента.

Ветровая планка — стальной профиль различного сечения. Это может быть простой уголок и форма сложной конфигурации, выбранная для конкретного профлиста.

В продаже есть планки с цветным полимерным покрытием, оцинкованные, алюминиевые и медные, планки с напылением и присыпкой. В качестве полимерного покрытия используются полиэстер и пластизоль.

Горизонтальная часть профиля должна полностью закрывать две «волны» профлиста. Вертикальная — скрывать торцевую доску или иметь в загиб для отвода струек и капель воды.

Иногда для защиты торцов используют пластмассовый уголок. Но этот материал быстро выгорает и теряет прочность.

Заводская торцевая планка, продающаяся в строительных магазинах, имеет следующие размеры:

• ширина верхней (горизонтальной) полки — 135 либо145 мм;
• торцевая полка — 80–100 мм;
• продольная длина профиля — 2000мм.

Верхняя и нижняя полки могут иметь капиносы (завальцованные загибы) длиной 15–20 мм. Чем больше ветровая нагрузка, тем более широким должен быть ветровой профиль.

Рабочая длина профиля составляет 1900 мм. 50 мм прогона будет скрыто при монтаже элементов «внахлёст». Это делают для того, чтобы вода скатывалась и не попадала внутрь деревянного каркаса крыши.

Монтаж ветровой планки для мягкой кровли

Последовательность сборки ветрозащиты для битумных видов покрытий несколько отличаются от случаев металлочерепицы и профилированного листа. Главная особенность заключается в том, что ветровая планка подклеивается под кровлю.

Первым делом на основание будущей кровли необходимо уложить контробрешетку. Для мягких покрытий традиционно используется обработанная фанера или плиты ОСБ. Следующим этапом будет укладка торцевой фронтонной доски. Так как у гибкого кровельного материала нет профилированной поверхности, нет необходимости придавливать волну к основанию кровли. Поэтому нет необходимости поднимать ветровую планку над основанием подкладочного ковра. Достаточно лишь герметично закрыть приклеенную кромку полотна или гонта.

Для удержания защитной металлической планки на кромке кровли достаточно прибить брус сечением 40х40 мм. Это нужно будет сделать на этапе укладки обрешетки крыши.

После того как подкладка под гонты или первый слой стеклорубероида был наклеен на скат крыши, прибивается ветровая планка. Под горизонтальную полку наносится слой клея и крепится стяжками. Уже на этапе настилания кровельного покрытия полотно наклеивается на ветрозащиту по уровню пружины. В местах стыковки полотна с карнизной накладкой металлический профиль ветровой планки укладывается поверх карниза, в верхней части планку запускают под коньковый треугольник.

Как закрепить ветрозащитную планку на крыше

Ветрозащитная планка для кровли может быть смонтирована своими силами, так как этот этап не требует от мастера специальных навыков строительного дела или особого инструментария. Для монтажа понадобятся кровельные саморезы с резиновыми уплотнителями – по 5-6 штук на каждую планку; шуруповерт; ножовка по металлу; герметик.

Последовательность крепления узлов будет зависеть от места сборки:

• Установка планки карниза. На карнизные свесы крыши ее монтируют до начала укладки кровельного материала при помощи саморезов с отступами по 40 см, при этом нахлест должен составлять 5-10 см. В процессе закрепления, гидрозащитную пленку, укрывающую обрешетку, поднимают и расстилают на планки. Чтобы конструкция получилась качественной, ветровой карниз нужно прижать к внутренней части водостока. В некоторых случаях могут понадобиться планки, сделанные по особым размерам.
• Установка фронтонной планки. К ее монтажу переходят в последнюю очередь. Далее нужно будет лишь обустроить конек крыши. Размеры верхней крепежной полки определяются, исходя из профиля и высоты волн кровельного покрытия – как правило, это 13,5 или 14,5 см. Данный узел закрепляется в верхней части сквозь кровельный материал к обрешетке через каждые 30-50 см. В качестве крепежей можно взять саморезы с резиновой шайбой.

Надеемся, что наш материал о том, как закрепить ветровую планку на крыше, был вам полезен, и вы все кровельные работы выполните правильно.

Насколько важна ветровая планка для кровли, говорит тот факт, что без нее покрытие способно прослужить максимум пару месяцев, а в период осенних дождей с ветром и того меньше. Простейшее устройство используют на всех видах крыш с незапамятных времен, иногда ее называют торцевой, но это более общее название.

Установка держателей из ПВХ для водостока

Если в конструкционном плане предусмотрена лобовая доска, установка системы водостока может быть выполнена на любом этапе изготовления крыши

Обратите внимание на то, что к такому элементу крепят только пластиковые крепежи для системы водостока, а не металлические. Если кровля готова полностью, используйте короткие крючки-держатели

Дело в том, что при дожде и таянии снега будет большая нагрузка, поэтому следует выбирать доску соответствующей толщины.

Пошаговая установка

Установка заключается в следующем:

Для начала требуется вывести четкую линию обрезка стропильных ног.
После проверьте вертикальность спила при помощи отвеса.
К торцу стропил прикрепите планку, при это верхний край должен находиться на уровне стартовой доски обрешетки.
Проверьте точность установки шпагатом

Важно, чтобы вы точно были уверены, что доски смонтированы ровно, иначе и линия водосточного желоба тоже будет неровной.. После этого между лобовой доской и горизонтальным брусом требуется набить обрешетку, к которой будет прикреплена подшивка – это могут быть вагонка, сайдинг, профилированный лист и прочее

Главное, чтобы вы не забывали об устройстве зазоров вентиляции и в месте вероятного проникновения под крышу смогли обеспечить хорошую защиту от пернатых

После этого между лобовой доской и горизонтальным брусом требуется набить обрешетку, к которой будет прикреплена подшивка – это могут быть вагонка, сайдинг, профилированный лист и прочее. Главное, чтобы вы не забывали об устройстве зазоров вентиляции и в месте вероятного проникновения под крышу смогли обеспечить хорошую защиту от пернатых.

Защита древесины

Вечной проблемой для этой части крыши является то, что деревянные детали недолговечны и из-за постоянной высокой влажности, даже при хорошей обработке антипиренами и антисептиками. Для того, чтобы не допустить попадания влаги на лобовую доску, обеспечьте ей защиту специальным «фартуком» из металла. Если в качестве кровельного покрытия выступает металлочерепица, то от промоканий лобовая доска будет защищена карнизной планкой – ее можно установить уже после установки крюков.

Карнизная/лобовая планка-капельник

Этот элемент кровли из металлической черепицы имеет определенное назначение, и исключить его самовольно из покрытия нельзя. Карнизная планка при металлочерепице играет важную роль. Хоть общая площадь элементов не такая уж большая, они помогают обеспечивать целостность и защиту всего покрытия кровли.

Сама же планка карниза в роли завершающего элемента защищает несущие деревянные конструкции от попадания влаги и нагрузки ветра.

Все элементы должны быть смонтированы так, как это указано на технологической карте. Если карнизная планка будет отсутствовать, это может привести к попаданию влаги под крыши и на стенах здания появится сырость. Также могут начать гнить деревянные элементы крыши. Карнизные планки есть двух видов – лобовая и карнизный капельник.

Лобовая планка помогает защитить лобовую доску от влажности и является дополнительной опорой для хомутов водостока. Ее крепят перед монтажом карнизной планки при помощи саморезов, держат шаг в 40 см и делают нахлест не меньше 5 см. размеры планок могут быть и стандартными или же сделаны по индивидуальному заказу.

Советы и рекомендации

Основным условием успешного монтажа ветрозащиты является обеспечение жесткости краев кровельных свесов. Если на крыше обрешетка выполнена из тонкой обрезной доски, или вылет получается слишком большим, то перед установкой фронтонной накладки нижнюю поверхность свеса подбивают спаренным брусом 40х60 мм.

Вторым условием является правильное сращивание ветровой доски. Обычно застройщики пренебрегают стыковкой досок и набивают их на торец контробрешетки даже без перехлеста. Если нет возможности соединить торцевые доски в один элемент, то нужно хотя бы сбить их на торцах косыми гвоздями.

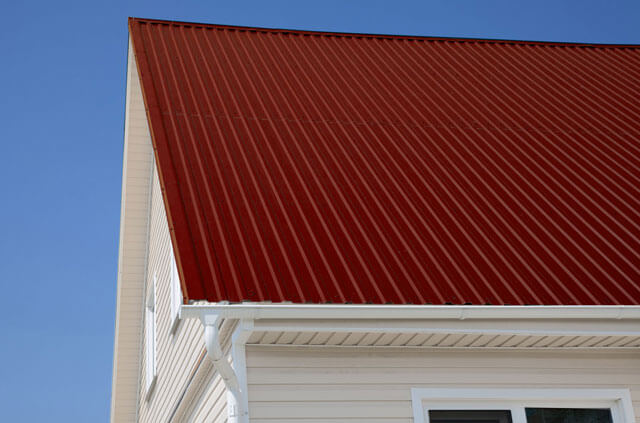

Зачем нужна ветровая планка для кровли из профнастила

Ветровая планка на крыше из профлиста выполняет сразу пять важных функций.

Во-первых, она препятствует срыву кровельного покрытия. Без этого фасонного элемента кровли боковой ветер будет «упираться» в плечи волн профнастила на краях крыши, постоянно подрывая лист и ослабляя крепления. Это приводит к ускоренной коррозии около крепежных отверстий, а при штормовых ветрах — к полному или частичному срыву кровельного покрытия.

Во-вторых, торцевые планки для профнастила защищают от влаги стропильную систему и подкровельное пространство. Без них в открытый угол кровли будут регулярно попадать капли дождя и снег. Из-за постоянной повышенной влажности теплоизоляционные свойства кровельного пирога сильно снизятся, а обрешетка и стропила, даже обработанные антисептиками, со временем начнут гнить.

В-третьих, металлический уголок на торце не дает птицам и грызунам забраться под кровельное покрытие. Зазоры и выемки под кровлей — традиционное место для гнезд мелких животных вроде воробьев или летучих мышей. А это грязь, вырванные куски утеплителя, неприятный запах и даже очаг болезней. Размеры ветровой планки для профнастила позволяют полностью закрыть зазор под листом на торцах крыши, делая невозможным проникновение птиц под покрытие в этом месте.

В-четвертых, фронтонная планка для профнастила делает свес кровли более эстетичным, завершенным. Она скрывает неровный силуэт профлиста, его стыки, придавая свесу правильную прямоугольную форму.

Наконец, под торцевой уголок можно уложить утеплитель, например, минеральную вату. Такое дополнительное утепление, пусть незначительно, но снизит тепловые потери через свесы. Для южных и центральных регионов России такое решение неактуально, а вот для северных, где каждый киловатт тепла на счету, даже небольшое снижение теплопотерь имеет значение.

Решаемые задачи

Из определения лобовой доски следует, что ею решаются следующие задачи:

• закрывается торцевая часть стропильных ног, что позволяет улучшить внешний вид свесов шиферной крыши (декоративная функция);
• частично блокируется проникновение под кровлю дождя и снега (обеспечивает снижение уровня влажности под крышей);
• чердачное помещение защищается от сильного продувания, сводящего на нет все усилия по его утеплению.

Выполняя защитную функцию, ветровая доска для кровли не препятствует естественной вентиляции чердачного пространства. После монтажа карнизной доски вместе с уменьшением перепадов температур и влажности циркуляция воздуха в этой зоне полностью сохраняется, поскольку в стыках строительных конструкций всегда имеются небольшие зазоры.

Монтаж ветровой планки для профнастила

Крепление ветровой планки профнастила — очень простая задача. Наверное, самая простая среди всех кровельных работ при монтаже крыши из профнастила. Поэтому, если вас не пугают высотные работы, вы сможете сделать это самостоятельно.

Устанавливают этот фасонный элемент после укладки кровельного покрытия, но до монтажа конька. При этом, до того как крепить ветровую планку на профнастил, нужно полностью оформить карнизный свес. За исключением софитов — их можно ставить одновременно и с торца, и со стороны карниза.

Перед тем как установить ветровую планку на профнастил, закрепите на фронтонном свесе опорную доску шириной 80–100 мм, толщиной 25–30 мм . Такая доска называется торцевой, и именно к ней крепится доборной элемент.

Вместо доски можно использовать брус 40х40, но в этом случае нужны удлиненные саморезы, чтобы надежно прикрепить торцевой уголок.

После монтажа торцевой доски выполняется установка ветровой планки для профнастила:

1. Монтаж начинается со стороны свеса.
2. Край первой планки со стороны свеса подрезается так, чтобы его можно было загнуть и закрыть верхние волны профнастила.
3. Первая планка укладывается на крышу, выравнивается и закрепляется.
4. Места прилегания края фасонного элемента к доске и профнастилу промазываются герметиком для лучшей защиты от влаги.
5. Для крепления используют те же саморезы, что и для установки профлиста. У них обязательно должна быть самогерметизирующаяся резиновая шайба, которая будет предохранять отверстие от коррозии.
6. Саморезы ввинчиваются с шагом 40–50 мм по одной линии.
7. Сбоку саморезы закручиваются в торцевую доску, сверху — в обрешетку крыши. При этом они должны быть достаточно длинными, чтобы глубоко войти в дерево.
8. Установка торцевой планки на профнастил выполняется с нахлестом 50–100 мм в зависимости от ветровой и снеговой нагрузки в месте строительства.
9. Торцы закрывают заглушками и уплотнителями.
10. Места креплений торцевой планки профнастила промазываются краской в тон. Также для этого можно использовать плотные антикоррозионные составы, но это сильно ухудшит вид торца крыши.

Для вкручивания саморезов лучше использовать шуруповерт — так вы точно выставите усилие и не перетянете. Впрочем, всю работу можно сделать вручную, но займет это намного больше времени.

Только саморезы, никаких гвоздей

Не пытайтесь крепить фасонные элементы гвоздями. Экономия будет минимальна, а коррозия через незащищенные ничем отверстия начнется в разы раньше.

После установки убедитесь, что не осталось никаких зазоров. Если они есть, пусть небольшие, замажьте их — даже миниатюрного отверстия достаточно, чтобы в подкровельное пространство смогли забраться мелкие животные.

Наглядно процесс монтажа торцевой планки на кровлю из профнастила показан на видео:

Оформление

Поскольку ширина карнизных досок редко превышает показатель в 170 мм, то для их оформления можно использовать хорошо известные всем сайдинговые заготовки. Стандартные листы материала имеют очень близкие размеры (от 170 до 200 мм).

Поскольку ширина ветровой доски может достигать 190–200 мм, можно закрыть ее на всем расстоянии джи-планкой с наружной полкой шириной около 20 мм (с учетом вставленного в нее листа винила).

Еще один подход к оформлению наружной части доски допускает ее простую обработку олифой, которая благодаря своей декоративной привлекательности придаст заготовке облагороженный вид.

При желании элемент кровли можно слегка тонировать, разведя в олифе небольшую порцию сухой морилки.

Ветровая защита для мягкой кровли

Для рубероида, битумной черепицы или любых других типов мягких покрытий используются два типа профилей. В сечении ветровая планка напоминает Г профиль с небольшой V образной пружинной полкой.

Кроме планки стандартного профиля, для защиты используются ветровики с отогнутой наружу нижней кромкой, выполняющие функции капельника. Пружина в верхней части накладки плотно прижимает горизонтальную полку к поверхности, тем самым обеспечивает надежное прилегание защиты даже в тех случаях, когда крыша просела или «играет» из-за порывов ветра.

Размер горизонтальной полки ветровой накладки желательно выбирать не менее 80 мм, но можно встретить модели с размером в стандарте 65 мм и двойной ширины 113 мм. Более узкие модели используются для самых ровных и плоских кровельных покрытий, в остальных случаях выбор и установку ветровой доски на крышу необходимо выполнять согласно рекомендациям производителя кровли. Очень широкие планки неудобны в монтаже, обладают посредственной гибкостью и не всегда ровно прилегают к поверхности гибкой кровли.

Вертикальная часть полки ветровой планки обычно не превышает 100 мм, высота пружинного бортика 20-30 мм. Для наиболее проблемной битумной черепицы рекомендуется использовать ветрозащиту с размерами 78х100 мм, с высотой пружины 20 мм и бортиком — капельником шириной 10 мм.

Установка

Монтаж ветровика на крышу осуществляется в следующей последовательности:

• края выноса стропил (точнее, их торцевые части) выравниваются на всей длине карниза;
• заранее обработанная и хорошо высушенная заготовка ветровой доски поднимается к карнизу и подводится под кровлю;
• она прибивается гвоздями или приворачивается саморезами, врезаемыми в торцы стропил;
• при значительной длине кровли устанавливать лобовую доску с каждой из сторон придется несколько раз, повторяя одну и ту же операцию с подъемом по лестнице.

При сочленении двух соседних заготовок лобовой доски необходимо внимательно следить за качеством образующихся стыков.

Размеры карнизной доски

Типовой вынос стропильных ног с обрешеткой за границы обвязки составляет не менее 50–70 см, что определяет ширину подшивки свеса. Вертикальный размер лобовой доски задается высотой этой части конструкции и выбирается с учетом того, что она должна полностью перекрывать торец стропил (под обвязочную рейку или кровельную черепицу). Для типового карниза этот показатель составляет примерно 1,8–2,4 см.

Чтобы оставался небольшой вентиляционный зазор – ширина доски делается чуть меньше (с небольшим недобором). Длина карнизной подшивки определяется габаритами крыши, а ее толщина выбирается с учетом следующих факторов:

1. Лобовая доска не выполняет никаких несущих функций (нагрузка на нее ограничена весом наполненных водой сточных желобов).
2. К ней не предъявляются требования по защищенности от сильных порывов ветра, так как перекрываемая доской площадь очень невелика.

При монтаже лобовой доски используются древесные заготовки толщиной не более 22–30 мм. Увеличение этого параметра приведет к неоправданному перерасходу стройматериала, а уменьшение снизит надежность защиты.

Подшивка свесов кровли

Подшивка преследует несколько целей:

• Защищает утепление кровли от продувания ветром;
• Предупреждает срыв кровельного материала сильными порывами ветра;
• Мешает проникновению в кровлю птиц, грызунов и крупных насекомых;
• Придает крыше благопристойный внешний вид, скрывая нижнюю часть стропил и гидроизоляцию.

Подшивка выполняется после окончания всех кровельных работ и наружного утепления стен дома.

При этом подшивка карнизного свеса (со стороны скатов крыши) должна обеспечить вентиляцию кровли. В противном случае постепенное скопление конденсата рано или поздно вызовет загнивание деревянных элементов стропильной системы. Кроме того, намокший теплоизоляционный материал обладает большей теплопроводностью.

Вентиляция подкровельного пространства исключает скопление в нем воды.

Инструкция по подшивке фронтонного свеса – совершенно иная. Вентиляция здесь не нужна; напротив, нужно обеспечить максимальную герметичность во избежание попадания в подкровельное пространства мусора в сильные ветра.

Какие материалы могут использоваться для подшивки:

Профилированный стальной лист. Вентиляция со стороны карнизного свеса обеспечивается оставленным между профлистом и стеной просветом в 0,6 – 1,2 сантиметра. Крепление подшивки выполняется саморезами с пресс-шайбами;

Подшивка выполнена профлистом. Для крепления использованы саморезы с пресс-шайбами.

Пластиковая вагонка. Для ее обрамления используются стартовые и L-образные профили; при большой ширине свеса (свыше 40 см) обязательно дополнительное крепление вагонки. Гребень фиксируется к стропилам мебельным степлером; при установке следующей планки крепеж скрывается;

Перфорированный софит на фото обеспечивает вентиляцию карнизного свеса.

• Обрезная строганная доска. Между соседними досками оставляется вентиляционный зазор в 0,5 – 1 сантиметр. Поскольку доска используется в атмосферных условиях, для ее защиты тоже желательно использовать двойную пропитку горячей олифой;
• Деревянная вагонка. Поскольку пазогребневые замки исключают монтаж с щелями, и в этом случае используются готовые вентиляционные решетки.

Свесы подшиты вагонкой.

Пошаговая инструкция

Монтаж торцевой планки предшествует установке конькового профиля. Работа включает следующие шаги:

Шаг 1. Замеряют длину скатов крыши.

Шаг 2. Делают разметку на торцовой планке и отрезают полотно ножовкой.

Шаг 3. На конце, обращённом книзу, делают косой пропил с «козырьком».

Шаг 4. По внутренней стороне, которая будет прилегать к профлисту, приклеивают уплотнительную ленту.

Шаг 5. Планку укладывают на место монтажа и крепят саморезами (с шагом 30–50 см).

Шаг 6. В своде крыши срезы торцовых планок накрывают коньковым профилем. В соединении используют уплотнитель.

Шаг 7. Все стыки и швы желательно покрасить краской или заполнить их прозрачным силиконовым герметиком.

Если в месте встречи торцевой и карнизной планок образовались зазоры, их закрывают, вырезая кусочки одного профиля и загибая другой. Или делают металлические вставки из обрезков.

Ветровую планку не всегда можно крепит прямо на обрешётку. При большой ветровой нагрузке или особенностях конструкции сначала крепят ветровую доску, а на неё — торцевые планки.

Ветровую планку нужной конфигурации можно не покупать, а заказать на предприятии, занимающемся резкой металла. Такой профиль обойдётся дешевле, а по качеству не будет отличаться от заводского.

Защита древесины

Практически все древесные элементы кровельной конструкции дома подвержены воздействию разрушающих факторов в виде влажного воздуха и осадков. По этой причине для надежной и долгосрочной защиты лобовой доски она перед монтажом обязательно обрабатывается антисептиком.

Благодаря этому в какой-то мере удается сберечь древесину не только от грибка и плесени, но и от случайного возгорания

При проведении обработки важно не спешить и дать доске какое-то время отлежаться, что гарантирует глубокое проникновение состава в тело древесных заготовок

Если по каким-либо причинам антисептика в хозяйстве не оказалось – можно воспользоваться известным способом пропитывания древесины олифой, подогретой на водяной бане. Вариант по эффективности практически не уступает классическим пропиткам.
