Устройство вентиляционной решетки с клапаном обратной тяги

3 Выбор изделий для предохранения от обратной тяги

Специалисты рекомендуют придерживаться определенных правил перед покупкой клапанной решетки для кухни. Предварительно дома осматривают воздуховод, измеряют сечение. К этому необходимо подойти внимательно, потому что параметры каналов разные. Если приобрести не то изделие, придется менять его на другое

Непосредственно в магазине обращают внимание на следующие моменты:

• Качество изготовления. Не стоит на этом экономить, лучше незначительно переплатить, чем приобрести дешевую модель неизвестного производителя. Нельзя исключать, что небольшие фирмы, о которых никто не слышал, тоже могут выпускать совершенные изделия.
• Рекомендуется потребовать у продавца сертификат на товар. Из него можно узнать всю необходимую информацию.
• Не следует покупать пластмассовые изделия из вторично переработанного сырья – в нем содержатся вредные для здоровья вещества.

Имеет значение, в каких условиях будет работать устройство: внутри дома или снаружи – в зависимости от этого приобретают соответствующий вид изделия. Так, для улицы наиболее подходящий вариант – жалюзи. Выбирая гравитационный клапан, следует подумать, есть ли возможность смонтировать его точно горизонтально или вертикально. Если остановились на «бабочке», то, скорее всего, понадобится вентилятор.

Классификация

Так же вентиляцию, называют сложно регулируемым процессом воздухообмена в контролируемом объеме. Это подразумевает под собой всевозможные типы систем. И так общая классификация вентиляции:

• искусственная и естественная подразумевает способ движения воздуха
• приточная и вытяжная
• местная и обще обменная делит по зоне обслуживания
• моноблочная и наборная по конструкции

Способ подачи воздуха без принуждения, только за счет разности давления, температуры и скорости ветра, называется естественной вентиляцией. Данная система постоянно эксплуатируется в гражданском строительстве особенно при постройке типовых объектов многоэтажных строений.

Формы и материалы решеток

В продаже представлен широкий ассортимент специализированных решений. Вне зависимости от типа и модели, решетки для вентиляции выпускаются в 3-х формах по аналогии с воздуховодом:

• квадратной;
• круглой;
• прямоугольной.

За счёт такого разнообразия удается подобрать оптимальное изделие, дополняющее интерьер комнаты. В последнее время все чаще прибегают к индивидуальным заказам, когда размеры и форма подбираются с учётом интерьера жилого или производственного помещения. Они могут отличаться окрасом, дизайном и стилем.

Современная промышленность для производства воздухораспределителей использует несколько материалов:

• пластик;
• сплавы алюминия;
• древесина;
• керамика;
• латунь;
• оцинкованная сталь.

Разберем подробнее самые распространенные варианты.

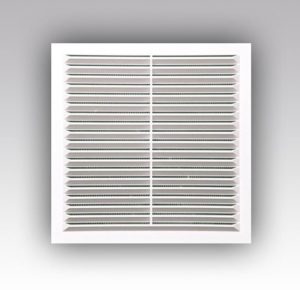

Пластиковые изделия считаются самыми доступными на рынке. В их основе лежит всего 2 материала – полихлорвинил и полистирол. Они могут быть установлены не только у потолков, но и на двери, стене. Изделия получили широкое распространение в офисах, коттеджах и многоквартирных домах. Для многоуровневых потолков создают решетки круглой формы. Ключевой их недостаток – со временем поверхность становится шероховатой, желтеет.

Вариант из пластика в интерьере

Алюминиевая вентиляционная решетка не менее востребована на рынке. Она характеризуется повышенной устойчивостью к агрессивным веществам, влажной среде, к тому же они могут похвастаться малым весом. Данные изделия получили широкое распространение в жилых и промышленных объектах. Материал покрывают порошковой краской. Из недостатков стоит выделить высокую цену.

Вариант из алюминия в интерьере

Деревянные модели – специализированные решения для саун, банных комплексов. Эти модификации могут похвастаться индивидуальным дизайном. Необходимо отметить, что популярность натуральной и экологически чистой древесины растёт. Как бы то ни было, а изделия с задвижкой прекрасно сочетаются с интерьером. У таких решеток есть 2 главных недостатка: им требуется периодическая обработка антипиренами и другими защитными консистенциями, стоимость их достаточно высокая.

ВНИМАНИЕ! деревянные изделия рекомендуется использовать только внутри помещений

Вариант из дерева в интерьере

Металлические изделия – применяются главным образом в производственных комплексах, крупных предприятиях, так же могут и монтироваться в обычных зданиях. Они могут похвастаться исключительной надёжностью, благодаря чему без проблем справляются с мощным давлением воздушного потока, не говоря уже о всевозможных мелких частицах. Такие изделия необходимо периодически обрабатывать антикоррозийными составами. Что касается недостатков металлических решеток, то их всего 2 – высокая стоимость и внушительный вес.

Вариант из металла в интерьере

Как подобрать подходящую модель

Главное предназначение вентиляционных решеток считается нормальная циркуляция воздуха в помещении, но они также служат и декоративным элементом интерьера. Довольно трудно сделать выбор, поскольку ассортимент обозначенного товара огромный.

Стоит обращать внимание не только на эстетические данные, но и на технические характеристики. Кроме этого, следует определять свой выбор и по таким критериям:

• цвет вентиляционной решетки;
• нужна ли дополнительная мелкая сетка;
• требуется ли специальные регулируемые жалюзи;
• аэродинамические и шумовые свойства;
• наружное или внутреннее применение;
• особенности монтажа (накладной, крепежный на клипсах);
• размер отверстия или воздуховода;
• выбор изделия непосредственно от требуемого расхода воздуха.

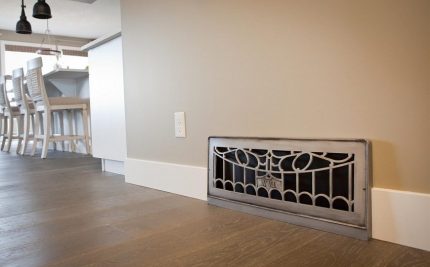

Выбор по дизайну

Кроме главного назначения, вентиляционная пластиковая решётка используется, как декоративный элемент интерьера. В продаже имеется различные виды обозначенного изделия, но несмотря на большой ассортимент можно подобрать наиболее подходящий вариант. Большая часть конструкций выполнена из пластмассы, но при необходимости можно сделать индивидуальный заказ с учетом пожеланий клиента. Эксклюзивность заключается в том, что дизайнеры могут выполнить изделие из таких материалов, как: латунь, сталь, оцинкованный метал, серебро.

По предназначению

Переточная вентиляция

Также нужно учитывать место установки вентиляционной решетки:

• Если крепление будет осуществляться на потолок или стену, то можно подобрать вентиляционную пластиковую решетку или из дерева. Поскольку на них не будет осуществляться сильных нагрузок. Это же касается и задвижек.
• Переточные устанавливаются в основном внизу на дверном полотне или стене. Таким образом осуществляется вентилирование воздуха между двумя помещениями. Также этот вид применяется в шкафах с одеждой, чтобы устранять излишнюю сырость. Приточный вариант решетки с жалюзи, помимо вентилирования помещения, благодаря своей конструкции имеет хорошие звукоизоляционные свойства.
• В случае монтажа на пол, рекомендуется приобрести решетку, выполненную из металла, так как она имеет хорошую прочность.

При установке конструкций с внешней стороны дома, лучше использовать жалюзийный вариант из прочного материала, имеющий антикоррозийные свойства, так как внешние факторы окружающей среды могут негативно воздействовать на изделие.

Особенности эксплуатации

В морозную погоду на оснащённых жалюзи решётках может образовываться корка льда, и возникают следующие проблемы:

• Створки перестают полностью перекрывать выходное отверстие воздуховода, начинается обратный ход воздуха в квартиру, хоть и незначительный, но в холодное время весьма ощутимый.
• Сечение отверстия уменьшается из-за намёрзшего льда, падает общая производительность вытяжки, перегружаются вентиляторы.

Лёд удаляется механическим путём, но тут главное не переусердствовать и не удалить решётку вместе со льдом. Имеет смысл на улицу ставить металлическую конструкцию вместо пластмассовой.

В заключение можно сделать вывод, что вложив сравнительно небольшую сумму в установку решётки с обратным клапаном, дышаться станет намного легче, причём в прямом смысле слова. Человек может обойтись без еды месяц, без воды три дня, а без воздуха полторы — две минуты. Не стоит пренебрегать самым необходимым, нужным как воздух.

Типы вентиляционных решеток по функциональному назначения

В зависимости от своего назначения они могут подразделяться на наружные приточные, внутренние приточные и внутренние вытяжные

С наружным притоком

Данные решетки могут, в свою очередь, подразделяться на:

• Фронтонные – применяются специально для проветривания помещений на чердаках (чаще всего изготавливаются с расширенной окантовкой, придающей им большую эстетичность);
• Цокольные – устанавливаются в подвальных помещениях и должны помимо функции вентиляции еще и обеспечивать надежную защиту от грызунов (их типовыми размерами считаются 37,5х37,5 см, 15х15 см и 24х24 см).
• Дверные – обычно им отдают функцию приточного клапана, расположенного в районе дверного проема, когда отсутствует возможность по-другому организовать достаточную подачу воздушного потока в помещение;
• Напольные – такие модели незаменимы, когда требуется организовать приток кислорода, вытесняющий отработанный воздух от пола к потолку. Они могут быть как стационарными, так и регулируемыми. В последнем случае в металлическую раму попросту устанавливают регулируемые шторки-жалюзи, которые сворачиваются в рулон.

С внутренним притоком

Они обеспечивают приток воздуха в обслуживаемое помещение из специально обозначенного источника. Как пример можно привести каминные вентиляционные решетки – с их помощью осуществляется прогрев воздуха в комнате. Холодный воздух проникает в камин через нижнюю решетку, получает свою долю обогрева, а через верхнюю решетку подается в комнату. Внутренние приточные решетки стандартно выполняются в круглой форме, таким образом они гармоничнее вписываются в интерьер. Существуют и эксклюзивные дизайнерские варианты, которые изготавливаются с помощью художественной ковки или лазерной резки. Стоит отметить, что внутренние приточные распределители  никогда не оборудуются клапанами. Они изготавливаются из термостойких материалов и рассчитаны на работу с очень прогретым воздухом.

Внутренние вытяжные

К таковым возможно отнести:

• Накладные – устанавливаются в жилых помещениях, которые имеют собственную естественную тягу. Москитное полотно в их конструкции предотвращает доступ насекомых в квартиру. Дополнительно могут оборудоваться обратным клапаном, что означает, что жильцам не будет угрожать обратная тяга. Место их типовой установки – санузлы и кухни. С помощью подвижных планок регулируется их пропускная способность;
• Распределители с соединительным клапаном (специально для кухонных помещений) – выполняются из полихлорвинила, оборудуются инерционными жалюзи или обратным клапаном. Одновременно осуществляют и естественную тягу и отток отработанных воздушных масс;
• Щелевые – монтируются в тех местах, где вентиляцию желательно оставить незаметной. Для этого подбирается специальный цвет решетки (под цвет потолка), также могут быть сокрыты элементами декора либо вовсе разместиться между уровнями сложноуровневого потолка.

Как правильно выбрать оборудование?

Чтобы обратный клапан прослужил как можно дольше, необходимо знать некоторые особенности выбора. Первое, что учитывается – максимальная скорость потока воздуха, которая присутствует внутри канала. Следует помнить, что лопасти должны открываться даже под незначительным давлением. Потому что только так образуется эффективное выведение. Некоторые модели оснащаются обратным вентилятором, что позволяет увеличить работу клапана. Мощность выбирается только исходя из площади помещения.

Также важным моментом является температура внешней среды. Одностворчатые устройства не способны справиться с отрицательными температурами, поэтому никакой эффективности от них не будет. Для вывода воздуха на улицу необходимо устанавливать обратный клапан типа «жалюзи». Он выдерживает влияние низких температур и не ломается со временем.

Также учитывается особенность монтажа. Потому что существуют модели, которые необходимо размещать только под определенным углом. Также встречаются универсальные исполнения, которые могут устанавливаться как угодно.

Стоимость конструкции обычно стоит на последнем месте, так как она мало на что влияет. Лучше смотреть на главные параметры: тип сечения, габариты, какой материал использовался при производстве и т.п.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

• гравитационные одностворчатые;
• лепестковые;
• мембранные;
• бабочковые.

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

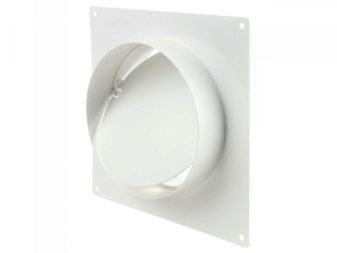

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

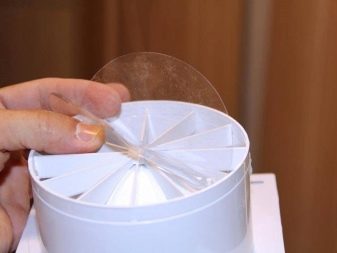

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в вентиляционных системах, где воздушный поток циркулирует естественным образом.

В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.

Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

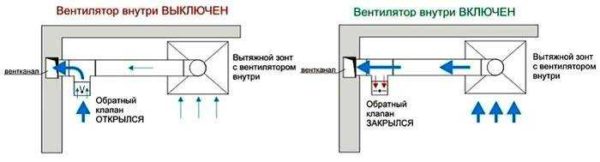

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

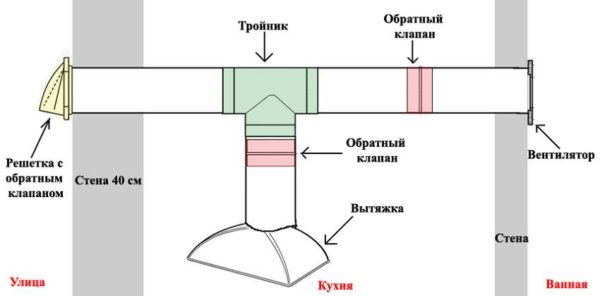

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Разновидности

Вентиляционные решётки с обратным клапаном подразделяются по ряду признаков, главным из которых является вид запирающего устройства. По этому критерию модели делятся на одностворчатые гравитационные, жалюзийно-лепестковые, мембранные и двустворчатые пружинные.

Одностворчатые гравитационные модели имеют простую конструкцию, состоящую из запирающего элемента круглой или прямоугольной формы, который эксцентрично расположен на оси. Воздушный поток, идущий из помещения, давит на рабочую створку, поэтому она открывается. Принцип работ приборов такого типа основан на применении силы тяжести створки для её закрытия, что делает модели простыми и безотказными, а также позволяет использовать их в системах с естественной циркуляцией воздушных масс. Это обусловлено незначительным сопротивлением створки и способностью её быстрого открытия даже при незначительном потоке.

Гравитационные модели выпускаются в двух вариантах исполнения. В первом случае ось крепления створки немного смещается относительно центра воздуховодной трубы, а во втором – присутствует противовес, который может быть расположен как снаружи, так и внутри устройства. Ввиду того что опускание створки осуществляется благодаря силе тяжести, установка прибора должна производиться в строго вертикальном или горизонтальном положении. При монтаже желательно использовать строительный уровень. В противном случае створка будет закрываться не полностью и не сможет обеспечить надёжную защиту помещения от захода внешнего воздуха.

Мембранные устройства являются наиболее распространённым типом решёток и представляют собой модели, в которых роль заслонки выполняет мембрана. Клапана, оснащённые мембранными заслонками, реагируют даже на незначительное увеличение давление воздуха и легко открываются. При вероятности увеличения давления воздушных струй в системе, мембранные модели усиливаются рёбрами жёсткости, на которые будет опираться мембранная перегородка в случае избыточной тяги. При отсутствии дополнительного укрепления может произойти деформация мембраны, тогда клапан начнёт подтравливать входящий воздух.

Лепестковые модели напоминают по строению жалюзи и отличаются долгим сроком эксплуатации, небольшими размерами и отличным запирающим эффектом. Принцип работы таких приборов аналогичен принципу действия гравитационных решёток и основан на собственной силе тяжести. Жалюзи предназначены для установки в наружные части вентсистем, а их размеры совместимы с размерами внешних воздуховодов.

Клапаны-бабочки имеют двустворчатое исполнение. Створки способны быстро складываться и дополнительно фиксируются пружиной. Такие модели стоят чуть дороже остальных приборов, зато могут быть установлены в любом положении. Пружинные модели способны функционировать только в вентиляции с принудительной циркуляцией воздушных потоков, а в сети с естественной тягой не устанавливаются.

Следующим признаком, по которому производится классификация моделей, является материал изготовления. Самым популярным сырьём для производства решёток с обратным клапаном является пластик. Приборы, изготовленные из этого материала, отличаются маленьким весом, высокой коррозионной устойчивостью, продолжительным сроком службы и низкой стоимостью. Помимо пластика, при производстве решёток используется оцинкованная сталь.

Металлические модели отличаются высокой термоустойчивостью и могут устанавливаться в горячих цехах промышленных производств, кухнях предприятий общественного питания и на внешней стороне зданий. Минусами оцинкованных изделий является большой вес и подверженность коррозийным процессам. Поэтому металлические приборы не так популярны и востребованы, как изделия, изготовленные из пластмассы.

Типы конструктивных решений обратных клапанов

Основных вариантов предотвращения обратной тяги в систему вентиляции четыре. Каждый вариант имеет сильные и слабые стороны, выбор определённого варианта зависит от конкретных условий:

Клапан одностворчатый гравитационного действия

Принцип действия основан на использовании закона тяготения, створка закрывается под действием силы тяжести при отсутствии тяги из помещения. Выполняется в двух вариантах для горизонтальной и вертикальной установки – открытие происходит либо за счёт смещения оси, на которой крепится створка относительно центра канала воздуховода, либо за счёт расположенного в устройстве (или вне устройства) противовеса.

Клапан двустворчатый с использованием пружин

Его ещё называют «бабочка» из-за сходства лепестков заслонки с крыльями, складывающимися при избыточном давлении воздуха и расправляющимися при отсутствии тяги. Не зависит от силы тяжести и ставится в вентиляционную систему под любым углом. Посредством натяжения и ослабления пружин регулируется чувствительность клапана к перепадам давления. В большинстве устанавливаются клапана-бабочки в вентиляционных системах с принудительной вытяжкой.

Жалюзи на вентиляционную решётку

Принцип действия устройства гравитационный, ставится снаружи системы и выглядит как решётка, закрывающая воздуховод с улицы. Существуют варианты клапанов на всю решётку и размером с закрываемое отверстие воздуховода. Ввиду малого размера и массы лепестков подходит для естественной вентиляции.

Гибкая мембрана

Конструкция очень чувствительна к току воздуха, поэтому применяется как в естественной, так и в принудительной вентиляции. Мембрана при движении воздуха в одном направлении сгибается, давая воздуху беспрепятственно циркулировать, а при изменении направления воздуха мембрана разгибается и закрывает воздуховод.

Вывод

Ознакомившись с вышеописанной информацией, вы точно нашли ответы на поставленные вопросы и сейчас имеете представление о том, что такое вентиляционная решетка и как она крепится к стенке. Не забывайте, что проветривание помещения нужно не только в эстетических мыслях (дабы удалить запахи), но и полезно для здоровья (разряжается воздушное пространство).
