Если важна безопасность: подбираем коаксиальный дымоход для газового котла

Недостатки

У коаксиальных дымоходов также есть и некоторые недостатки.

Высокая стоимость

Обусловлена повышенными требованиями к качеству материалов и выполнения стыковых соединений. Этот недостаток нивелируется тем, что основной дымоход, изолированную котельную и специальную вентиляцию сооружать нет необходимости. Такой котёл можно установить на обыкновенной кухне со стандартной вентиляцией.

Образование конденсата

Водяные пары, содержащиеся в выхлопных газах, неизбежно попадают внутрь заборника воздуха. При сильном морозе могут обмерзать, в межсезонье конденсироваться и капать. При обмерзании поступление воздуха снижается, котёл может погаснуть.

Фото 3. Коаксиальный дымоход с замершим на нем конденсатом. Для устранения проблемы существует множество приспособлений.

Чтобы этого не происходило, есть ряд рекомендаций.

Точка росы (кондерсирования паров) должна находиться извне. Внутреннюю трубу можно удлинить, чтобы нагретые пары не попадали внутрь заборника воздуха.

Можно утеплить дымоход, чтобы снизить температуру воздуха.

В продаже имеются дополнительные модули, избавляющие от проблемы сосулек и капания конденсата. Они состоят из утеплённой насадки: удлинителя и крепежа.

Недостатки коаксиального дымохода легко и недорого решаются.

Вертикальное и горизонтальное исполнение

По месту установки можно выделить два типа коаксиальных дымоходов для напольных и настенных газовых котлов:

  • Горизонтальный. Наиболее распространенный вариант благодаря удобству монтажа. Для вывода трубы наружу в стене пробивается отверстие требуемых размеров – это дает возможность использовать котел в многоквартирном доме, установить агрегат в любом подходящем помещении частного дома. К достоинствам горизонтального дымоотвода также относится малая длина коаксиального дымохода и отсутствие необходимости обустраивать отводчик конденсата – влага будет стекать на улицу через трубу, установленную под уклоном.
  • Вертикальный. Как и традиционная труба для отвода дымовых газов монтируется с выходом через крышу. Такой вариант дороже за счет большой длины двойной трубы, обустройства проходок через перекрытия и кровлю. Также удорожает конструкцию и усложняет работу устройство отводчика конденсата.


Вертикальное исполнение Выбор принципа монтажа коаксиального дымохода базируется на характеристиках котла, особенностях места установки котельного агрегата, климатических условиях. Если труба смонтирована вертикально, она проходит через отапливаемые помещения и поступающий воздух успевает согреться, благодаря чему снижается объем конденсата и повышается КПД котла. Вертикальный дымоход подходит для котлов любого типа и обеспечивает хорошую тягу. К недостаткам горизонтальной конструкции следует отнести плохую тягу – такой вариант подходит только котельным агрегатам с вытяжным вентилятором.

Устройство и предназначение

Такой дымоход представляет собой две трубы, имеющие разные диаметры. Она из труб, которая поменьше, вставляется в другую, чтобы между ними был зазор в несколько сантиметров. Такое устройство дымоходной системы позволяет и выводить продукты сгорания, и одновременно набирать нужное количество воздуха с улицы. То есть обеспечивается постоянная циркуляция. Также в конструкции коаксиальных систем используется «колено», которое является переходным элементом, и хомут, который надежно скрепляет все части конструкции.

Также стоит выделить два основных вида систем в зависимости от особенностей конструкции, в которых можно устанавливать такие дымоходы:

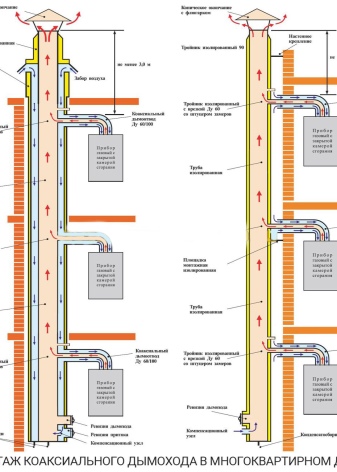

  1. Коллективные системы. Такие виды дымоходов устанавливаются в процессе строительства больших высотных зданий.
  2. Индивидуальные системы. Данный вид систем применяется для установки в частных домах, где используется один отопительный прибор.

Основные виды дымоходов и правила их установки

На сегодняшний день известны различные виды дымоходов для газового котла, одним из которых является коаксиальный дымоход, выводимый на улицу через стену. С помощью него осуществляется забор воздуха извне, чтобы не произошло угасание в камере сгорания котла. Коаксиальный дымоход также удаляет отработанные газы из помещений на улицу.

Коаксиальный дымоход и правило его установки

Коаксиальный дымоход

Установка коаксиального дымохода для газового котла требует наличия различных материалов и элементов:

  • дымоотводящей трубы;
  • фланца;
  • адаптера, через который дымоход присоединяется к котлу;
  • декоративных накладок на стену;
  • колена дымохода и соединительного обжимного хомута.

Дымоход чаще всего устанавливают, учитывая кратчайшее расстояние от газового котла до ближней стены дома снаружи. Из зоны дымохода убирают все вещества и предметы, которые могут вызвать воспламенение или повреждаются от высокой температуры.

Разберемся, как правильно установить дымоход?

Прежде всего необходимо соблюсти технику безопасности и работу совершать в пределах средств индивидуальной защиты. Поэтому люди, работающие с дымоходами, должны иметь защитные перчатки из очень плотного материала или иметь синтетические насадки на ладони.

Установка котла для коаксиального дымохода

Соблюдая правила установки коаксиального дымохода для газового котла, следует вывести его в проеме в стены и накрыть козырьком, чтобы не проникала влага. Необходимо выбрать место прокола стены. Это будет участок, в котором осуществляется вывод трубы из помещений на улицу. Желательно, чтобы это место превышало уровень выхода дымохода на 1,5 метра.

В случае неверного расположения газового котла, при большом расстоянии от внешней стены этот вид дымохода может значительно удлиняться, но не больше трех метров. Для этого используют два соединительных колена. Участки, где происходит наращивание дымохода, протягивают обжимным хомутом.

Как установить коаксиальный дымоход в районах повышенной влажности?

Если коаксиальный дымоход для газового котла устанавливается в регионах с повышенными осадками, в этом случае располагают дымоход на некотором уровне от земли, чтобы не происходило забивание или засорение труб.

Надо учитывать небольшой уклон. Это необходимо для стекания конденсата самотеком для снижения риска в переувлажнении дымохода.

После произведенного монтажа дымохода стенные отверстия закрывают декоративными накладками, в соответствии с диаметром самой трубы. Чаще всего, во избежание образования щелей, отверстия, находящиеся вокруг дымохода, пропенивают. Правила установки дымохода для газового котла  соблюдаются в соответствии с техникой безопасности.

Наиболее распространенным и популярным дымоходом является дымоход из нержавеющей стали. К характерным чертам такого вида относят красивый эстетичный вид, который гармонично может вписаться в любой интерьер помещения.

Главной задачей такого дымохода является выведение отходов горения из различных помещений и обеспечение функционирования оборудования с отоплением.

Дымоход из нержавеющей стали, его состав, свойства и установка

Дымоходы из нержавеющей стали

Установка дымоходов из нержавеющей стали не требует усиленного фундамента, в отличие от кирпичных дымоходов.

Такие дымоходы проявляют устойчивость к коррозии и очень долговечны. Дымоходы из нержавеющей стали подходят практически ко всем топочным устройствам и требуют малой установочной площади.

Применяются не только при температуре 600 градусов, но и в отопительных системах вместе с конденсатными котлами. Производят такую продукцию, используя высококачественную нержавеющую сталь.

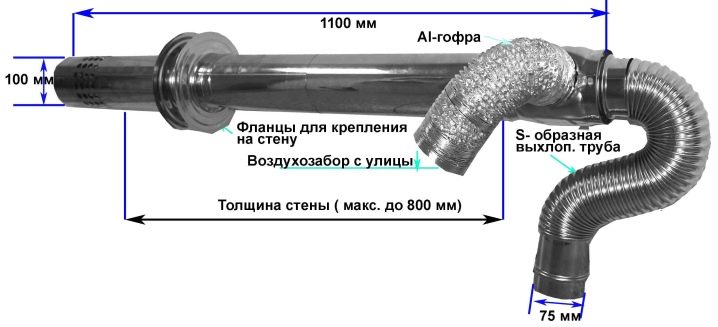

Коаксиальный дымоход ESR 100/75 для котлов

Дымоходы для газовых котлов

Установка дымохода для котла требует знание строительных норм и требований к вытяжным каналам.

Дымоход для котлов должен быть не только герметичным, но и проявлять стойкость к воздействию конденсата. В составе должен присутствовать канал: допустимое подключение двух приборов к одному каналу. Расстояние должно быть не меньше 750 мм.

Дымоход должен выходить в небо и не иметь накрытий и козырьков. Эти нормы необходимо соблюдать в этапах строительства или ремонта, так как недочеты в процессе эксплуатации сложно исправить.

Утепление дымохода

Промерзание и обледенение оголовка коаксиального дымохода связано с попадание конденсата в воздухозаборный канал. Чтобы предотвратить попадание влаги, следует проверить уклон коаксиальной трубы относительно топочной камеры. Если угол уклона составляет не менее 3о, то промерзание оголовка будет происходить только температуре ниже -15 оС.

Основные ошибки при монтаже дымохода связаны с неправильным наклоном горизонтальных участков

Дополнительно на оголовок можно установить специальный элемент, который удлиняет внутренний канал на 10–40 см относительно трубы большего диаметра. Кроме этого, в нижней части внешней трубы можно просверлить несколько отверстий. Это позволит осуществлять забор воздуха даже при частичном промерзании оголовка.

При недостаточном уклоне обмерзание устранить не удастся, так как конденсат будет стекать не в сторону топочной камеры, а наоборот — в сторону выходного отверстия, что приведёт к образованию обледенения и сосулек на конце трубы. Утепление путём обшивки теплоизолирующим материалом с внешней стороны трубы не поможет.

Нормативные требования к установке коаксиального дымохода

Государственные нормы и правила установки коаксиального дымохода для газового отопительного котла с закрытой камерой сгорания, изложены в СНиП 42-01-2002 (СП 62.13330) . Проектные, расчетные и монтажные работы, осуществляются в согласии с нормативными документами. Несоблюдение рекомендаций приводит к отказу Газовой службы на ввод системы отопления в эксплуатацию.

Нормативами регламентируется расстояние от коаксиального дымохода до окна, дверных проемов, близлежащих зданий. Указываются минимальные требования, связанные с изготовлением противопожарных рассечек и других норм безопасности. В частности, в СНиП оговаривается:

  • Расположение коаксиального дымохода на фасаде – оголовок размещают не ниже двух метров от уровня грунта. Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, в случае прохождения кирпичной, на 5 см для деревянной стены.
  • Применение коаксиальных дымоходов в многоэтажных жилых домах – нормы разрешают устанавливать трубы данного типа, при соблюдении следующих условий. Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, не менее 0,5 м. До окна, расположенного над дымоходной трубой, не менее 1 м.
    Опасность отравления продуктами сгорания, выводимыми через коаксиальную трубу, в случае применения конденсационного котла, отсутствует. При условии грамотного монтажа системы, влияние отводимых дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе установки, приводят к выпадению конденсата на окнах соседей.
  • Противопожарные нормы и требования безопасности. Величина зазора между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловливается тем, что в процессе работы поверхность наружного контура трубы практически не нагревается. Необходимо устанавливать негорючие материалы между коаксиальной трубой и стеной из дерева. Оптимально использовать базальтовый утеплитель.
    Регламентируемое расстояние от коаксиального дымохода, относительно окон и дверей соседних домов и других построек, не менее 1,5 м. Участок не должны преграждать стены, столбы деревья и т.д. Выведение продуктов горения от конденсационного котла в обычный дымоход, вместо коаксиального, запрещается.
  • Коаксиальный дымоход может быть, как горизонтальным, так и вертикальным. Установка коллективной системы дымоотведения проводится только после получения разрешения газовой службой. Не допускается подключения в одну сеть котлов с принудительным и естественным отводом продуктов сгорания.
  • Горизонтальный участок – прокладка двухканального дымохода через смежное нежилое помещение допускается, только если длина трубы не превышает 3 метров. В турбированных моделях, с наличием функции принудительного отведения продуктов сгорания, допускается увеличить горизонтальный участок до 5 м.
  • Ограничения на вывод через фасад. Необходимо тщательно соблюдать запрет на стекание конденсата на землю. Трубу устанавливают под уклоном к котлу. Если присутствует конденсатоотводчик, допускается сделать уклон выходного патрубка к грунту, для отвода дождевой воды. При коллективном подключении потребуется согласовать утилизацию скопившегося конденсата, в органах санэпиднадзора.
  • Нормы монтажа – коаксиальный дымоход должен выступать от стены на расстояние не менее 30 см. Для турбированных котлов, с участком дымохода около 1 м, обязательно устанавливается суживающая диафрагма – узел, компенсирующий недостаточную длину дымохода. Диафрагма в коаксиальном дымоходе нужна для ограничения поступления воздуха в закрытую камеру сгорания. Турбированные котлы рассчитаны на использование дымохода длиной 5 м. Диафрагма нивелирует разницу.
  • Обслуживание коаксиальной трубы – ежегодно проводится обслуживание системы, в начале и конце отопительного сезона. Удаляется скопившийся конденсат, проверяется герметичность стыков и отсутствие прогорания в конструкции.

Коаксильные дымоходы лучших производителей – залог надежности и качества ↑

Коаксиальный дымоход Аристон
Дымоотводы Ariston итальянского производства подходят для большинства современных котлов. В комплект с ними идут также уплотнительные прокладки и стеновые накладки.

Коаксиальный дымоход Baxi
Дымовая труба в его конструкции должна иметь длину до 5 м. Если она направлена на улицу, ей придают уклон из расчета по 1 см на каждый метр ее длины. Для условий российского климата больше подходят утепленные варианты со следующими внесенными в конструкцию изменениями:

  • удлинен оголовок,
  • конструкция воздухозаборного канала особо защищена,
  • выполнена из композитного материала.

Подобная система дает возможность предотвратить обледенение дымоотвода и вызвать остановку котла в аварийном режиме, если температура снаружи опустится до -50 С.

Коаксиальный дымоход Протерм
Данные изделия очень просты в монтаже и способствуют увеличению КПД соответствующих котлов Protherm. Помимо них компания предлагает также удлинители для дымоходов, адаптеры, предназначенные для раздельного дымоудаления и другое.

Коаксиальный дымоход Vaillant
Эта компания считается одним из лидеров на европейском рынке. Ее продукция достаточно востребована в последние годы

При выборе дымовой трубы особенно важно соответствие ее сечения сечению патрубка котла Vaillant. При установке необходимо обеспечить расстояние между дымоходом и воспламеняющимися конструктивными элементами самое меньшее в 100 мм

Коаксиальный дымоход Viessmann
В состав комплекта помимо коаксильного отвода (диаметр 60/100, 90°) обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и стеновые накладки. Его специальная конструкция не допускает намерзания трубы в зимний период.

Нормативные документы и правила установки

  •   СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция) (733,0 KiB, 6 692 hits)

  •   СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция): pdf файл (5,3 MiB, 2 937 hits)

  •   Правила установки для коаксиальных дымоходов De Dietrich: классификация, нормы (8,0 MiB, 6 922 hits)

2020 stylekrov.ru

Технология монтажа коаксиального дымохода

Процесс установки наружного и внутреннего коаксиального дымохода имеет отличия. Рассмотрим оба варианта.

Установка внутренней системы

Прежде всего проверяем соответствие диаметров выходного патрубка котла и дымохода. Затем приступаем к подготовке отверстия в стене, через которое дымоотводный канал будет выходить на улицу.

Его диаметр должен точно соответствовать размерам коаксиальной трубы. После выполнения отверстия можно приступать к монтажу конструкции. Его начинают с выходного патрубка котла, к которому крепят соответствующий элемент дымохода.

Получившееся соединение фиксируют хомутом и закрепляют с двух сторон болтами. Далее последовательно собирают всю конструкцию. Каждый элемент вставляется на место и закрепляется при помощи специальных хомутов, чтобы придать системе дополнительную надежность. Поверх креплений устанавливаются декоративные накладки, так сохраняется привлекательный вид конструкции.

Дымоход выводится через стену на улицу. При необходимости на выходную трубу устанавливается дефлектор или дополнительная защита от ветра. Участок прохода в стене заделывается. При этом соблюдаются требования противопожарной безопасности. На трубу надевается специальный защитный кожух. Стыки прохода герметизируются и накрываются фартуком.


Наружный дымоход коаксиального типа вертикальной ориентации. Такие системы достаточно просты в монтаже

Монтаж наружной конструкции

Перед его началом определяют место выхода коаксиального дымохода и намечают его расположение на стене здания. Затем выполняется отверстие в стене с диаметром соответствующим сечению дымоотводящего канала.

Далее проводятся все внутренние работы. Начинают с соединения трубы с отопительным прибором. Для этого используется одноконтурное колено и двухконтурный тройник.

Последний нужен для закрепления конструкции в вертикальном положении. Получившаяся конструкция закрепляется на поверхности стены специальными кронштейнами.

Далее все работы проводятся аналогично описанному выше способу. Участок выхода дымохода заделывается и продолжается сборка трубы до нужной высоты. Конструкция закрепляется к стене хомутами. Для соединения двухконтурных труб используются переходные узлы.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

  • при установке на плоской крыше расстояние не должно быть меньше 500 мм;
  • в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
  • если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

  • направление с поворотом в 90 или 45 градусов;
  • вертикальное направление;
  • горизонтальное направление;
  • направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

  • расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
  • расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
  • разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
  • расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

  • возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
  • расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
  • высота идеального дымохода имеет высоту не меньше 5 метров.

Особенности монтажа

Горизонтальный тип дымохода достаточно прост в установке, к тому же он занимает намного меньше места. Для получения максимально качественной работы необходимо следовать ряду требований:

  1. Наружная труба должна находиться в 2 метрах от земли.
  2. Расстояние от трубы до дверей, окон, вентиляционных каналов и т.д. по вертикали и горизонтали должно быть как минимум 0,5 метра.
  3. Если над отверстием вентиляции присутствует окно, расстояние до его нижней области должно быть не меньше метра.
  4. Под коаксиальной трубой обязательно должно быть свободное пространство не менее 1,5 метров. На этом расстоянии не должно находиться никаких препятствий, столбов, стен и заборов.
  5. Если приемник для сбора конденсата отсутствует, то трубу нужно поместить с уклоном к земле. Его угол должен составлять от 3° до 12°.
  6. Запрещается выводить канал в любое другое пространство, кроме улицы.
  7. Если газовые трубы и детали дымохода проходят рядом, следует выдержать между ними расстояние в 20 см.

Труба дымохода может быть размещена под навесом или балконом. Чем ближе к балкону располагается отверстие дымохода, тем больше должна быть длина наружной части трубы. Существует мнение, что при горизонтальной схеме установки длина дымохода не должна быть более 3 метров. Это не всегда верно. Некоторые разновидности оборудования имеют длину 4−5 метров.

Чтобы произвести установку коаксиального дымохода своими руками, нужно запастись необходимыми материалами. Список инструментов может отличаться в зависимости от ситуации, но чаще всего требуются такие приспособления:

  • сами трубы;
  • переходник, соединяющий дымоход и котел;
  • тройник, колено;
  • обжимные хомуты для эффективной фиксации деталей.

Установка и эксплуатация

Монтаж и правильное подключение системы к котлу — несложный процесс. Чтобы установить горизонтальный дымоход, нужно следовать поэтапной инструкции:

  1. Для начала необходимо поместить газовый котел на свое место, а на стене здания снаружи наметить центр предполагаемого выхода трубы.
  2. Теперь котел следует временно убрать и с помощью перфоратора и режущей коронки пробурить отверстие в несущей стене. Ее диаметр должен быть больше размера наружной трубы на 20 мм.
  3. К отверстию котла на выходе нужно подключить переходник. При подсоединении следует воспользоваться герметизирующей прокладкой. После чего с помощью саморезов или винтов следует прикрепить фланец адаптера к поверхности котла.
  4. Трубу нужно подсоединить к наружному патрубку адаптера. Для создания надежной фиксации нельзя пользоваться никакими герметиками.
  5. Обязательно нужно проверить герметичность соединений и фиксацию креплений. Если все сделано правильно, трубу заводят в отверстие в стене.
  6. Теперь котел можно вернуть на свое прежнее место и закрепить на стене. Дымовую трубу нужно установить с уклоном 3−5 градусов в сторону улицы. Следует зафиксировать ее в стене с помощью маленьких камешков.
  7. Пробоины между наружным кожухом и стеной нужно заделать полиуретановым герметиком.

Качественная вентиляция

Хотя отработанные вещества выходят по герметичному каналу, а поступление воздуха происходит снаружи, нужно позаботиться о хорошей вентиляции комнаты, в которой помещен котел. Это позволит поддерживать идеальные показатели влажности в помещении, что положительно скажется на работе оборудования и продлит его срок службы.

Какой бы качественной ни была система, она может выйти из строя через какое-то время. Если в котельной произойдет небольшая поломка, при качественной вентиляции угарный газ будет выходить естественным образом. В таком случае риск отравления газом значительно снижается.

Коаксиальный дымоход — надежное, эффективное и простое в установке оборудование. Чтобы система работала качественно, необходимо соблюдать требования при монтаже и следовать инструкции по эксплуатации.

Что собой представляет дымоход из нержавеющей стали

Прежде всего, несколько слов о том, что собой представляет комплект деталей для сборки дымохода из нержавеющей стали.

Возможны три варианта:

Комплектующие из однослойного материала, толщиной от 0,6 до 2 мм, так называемые, моно-системы. Они, безусловно, дешевле, но область их применения существенно ограничена. Используются они только лишь внутри утепленного помещения, так как большая разница температур снаружи и внутри трубы приведет к абсолютно не нужному перерасходу энергоносителей, к обильному образованию конденсата в полости, скажется на общей производительности и долговечности всей отопительной системы. Единственное их достоинство – то, что внутри помещения их зачастую используют, как вторичные источники тепла – например, к ним можно смонтировать баки для подогрева воды или наружные жидкостные или воздушные теплообменники.

Однослойные и сэндвич-трубы

  • Детали из гофрированной нержавейки – они используются для создания криволинейных переходов, например, от самого отопительного прибора к жесткому участку дымохода. Однако, далеко не всегда они отличаются нужной прочностью и термоустойчивостью, и нередко инспектора контролирующих органов просто отказывают в согласовании проектов с использованием гофры.
  • Самые универсальные – комплектующие из разряда сэндвич-труб, в которых между внутренним и наружным нержавеющим покрытием проложен слой несгораемого материала, имеющего высокие показатели термоизоляции – как правило, это базальтовая минвата. Подобные элементы можно смело использовать как для внутренней, так и для наружной прокладки дымохода.

Следующий вопрос – марка нержавеющей стали. Металлический блек у всех деталей практически одинаков, а вот эксплуатационные характеристики могут значительно разниться

Поэтому при выборе обязательно стоит обратить внимание на маркировку изделий:

  • Сталь марки 430 – применяется для деталей, в наименьшей степени подверженных агрессивному воздействию. Как правило, из нее изготавливаются внешние кожуха – окружающая влажная атмосфера для нее не страшна.
  • 409 сталь – оптимально подходит для приборов, работающих на твердом топливе (для каминов, печей).
  • Сталь 316 – обогащена включениями никеля и молибдена. Это повышает ее термоустойчивость и стойкость к химическому (кислотному) воздействию. Если требуется дымоход для газового котла – то это будет правильный выбор.
  • Марка стали 304 во многом повторяет 316, но содержание легирующих добавок в ней ниже. В принципе может быть заменой аналогу, с преимуществом в более низкой цене.
  • Марки 316i и 321 являются наиболее универсальными. Температурный предел их эксплуатации – порядка 850ºC, и это в комплексе с высокой устойчивостью к кислотному воздействию и отличной пластичностью.
  • Нержавейка 310S– самый «элитный» материал, который, наряду со всеми остальными положительными качествами, отличает устойчивость к температурам до 1000ºC.

Ассортимент выпускаемых нержавеющих деталей для дымохода очень разнообразен, и способен удовлетворить потребностям практически любой проектируемой системы.

Ассортимент комплектующих очень широк

  • Прямые участки протяженностью от 330 до 1000 мм. Все они имеют специльное раструбное сопряжение, не требующее никаких дополнительных элементов.
  • Колено (отвод) 45º, применяется при необходимости изменения направления дымохода на вертикальных или наклонных участках.
  • Отводы 90º – как правило, используются для перехода от короткого горизонтального участка у отопительного прибора к основной части дымоходной трубы.
  • Тройники под углом в 45 либо 87º — устанавливаются в месте монтажа сборника конденсата либо, в случае установки двух приборов, при их подключении в единую дымоходную систему (требуется отдельное согласование контролирующих органов).
  • Ревизионные элементы дымохода – предназначены для регулярного контроля и прочистки системы.
  • Сборник конденсата – устанавливается в нижней части главного вертикального участка и служит для регулярного освобождения дымохода от скопившейся влаги.
  • Элементы верхней части дымохода – искрогаситель, колпак, гидроизоляционная юбка.
  • Можно приобрести и специальные элементы для прохождения через стену, межэтажное перекрытие или кровлю. Если подобные детали поставщиком не предусмотрены, их нужно будет изготовить самостоятельно.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
