Пеноплекс применение для пола, стен, потолка

Зачем нужен расчет толщины утеплителя?

Экструдированный пенополистирол, он же пеноплекс, позволяет создать качественный теплоизоляционный слой для любых стен. Однако, чтобы добиться желаемого результата, необходимы четкие расчеты.

Нельзя просто взять и утеплять наобум. Слишком тонкий слой пеноплекса не даст нужного эффекта, в доме будет холодно, придется больше тратиться на отопление. Кроме того, это может привести к смещению «точки росы» к внутренним помещениям. В результате появится излишняя влажность и стены начнут промерзать.

Если же слой утеплителя будет толще, чем нужно, то это приведет к ненужным растратам на покупку лишнего материала.

Рассчитать необходимую толщину пеноплекса самостоятельно не сложно. Главное следовать приведенному ниже алгоритму и проявить внимательность.

Понятие теплопроводности материалов

Любые тела, газообразные, жидкие среды при контакте друг с другом стремятся выровнять температуру молекул, из которых состоят. Обмен частиц различных материалов энергией и называется теплопроводностью.

• в зимнее время холодный уличный воздух стремится выровнять температуру внутри помещений;
• для чего забирает тепловую энергию у стен зданий;
• которая передается им нагретым от регистров отопительных приборов воздухом.

Положительный коэффициент теплопроводности экструдированного пенополистирола означает передачу энергии лишь в сторону увеличения температуры. Вещества с отрицательным коэффициентом ТП понижают температуру окружающей среды (инертные газы, использующиеся в климатическом оборудовании).

В строительстве применяются материалы, способные предотвратить теплопотери, защитить жилище от холода. Поэтому, тепловой барьер должен быть непрерывным, чтобы отсутствовали мостики холода, сводящие на нет усилия по теплоизоляции здания.

Рис.2 Сравнение теплопроводности конструкционных, теплоизоляционных материалов

Технические характеристики пенополистирола (ЭПС)

Пеноплекс производиться в результате воздействия на гранулы полистирола высокой температуры и давления. Добавляя на следующей стадии смесь из двуокиси углерода и легкого фреона получают пористую массу, которую затем выдавливают из экструзионной установки. После изготовления плит в ячейках происходит относительно быстрое замещение остаточного фреона окружающим воздухом.

Пеноплекс среди материалов для теплоизоляции выделяется следующими характеристиками:

• Низкой теплопроводностью. Теплопроводность пеноплекса в сравнении с другими теплоизоляционными материалами значительно ниже и составляет 0,03 ВТ/м·К.
• Высокой прочностью на сжатие и на изгиб. Экструзия позволяет добиться однородности структуры материала. Равномерно распределенные ячейки улучшают прочностные характеристики материала, который не меняет свои размеры даже при больших нагрузках.
• Низким водопоглощением (не более 0,2 — 0,4 % по объему за 24 часа). В ходе испытаний плиты ЭПС на месяц оставляли в воде. При этом жидкость впитывалась в небольшом количестве лишь первые 10 дней, после чего материал переставал забирать влагу. В конце срока количество воды в плитах не превышало 0,6 процентов от их общего объема.
• Низкой паропроницаемостью (коэффициент паропроницаемости 0,007-0,008 мг/м·ч·Па). Слой плит из этого материала толщиной всего 2 сантиметра имеет такую же паропроницаемость, как и слой рубероида.
• Долговечностью (срок эксплуатации — более 50 лет). Многократные циклы по замораживанию и оттаиванию плит показали, что все характеристики материала после испытаний остаются неизменными.
• Стойкостью к горению. При изготовлении этого материала применяются фреоны, являющиеся безопасными и не горючими. Они не являются ядовитыми и не разрушают озоновый слой.
• Экологической безопасностью. Большинство химических веществ, используемых в строительстве, не способны вступать в реакцию с пеноплексом. Исключение: толуол, ксилол, бензол и подобные им углеводороды; формалин и формальдегид; эфиры, как простые, так и сложные; бензины, керосины; краски на масляной основе и другие органические растворители.
• Широким температурным диапазоном эксплуатации (-50ºС до +75ºС). Однако при чрезмерном нагревании материал может плавиться и воспламеняться.

Выделим для наглядности все физические и механические свойства в виде таблицы:

Показатели	Метод испытания	Размерность	Типы ПЕНОПЛЕКСА (старые типы)
Пеноплэкс (31С)	Пеноплэкс стена (31С)	Пеноплэкс фундамент (35 без антиперенов)	Пеноплэкс кровля (35)	45С	45
Плотность	ГОСТ 17177-94	кг/м²	25,0 — 35,0	25,0 — 32,0	29,0 — 33,0	28,0 — 33,0	35,0 — 40,0	38,1 — 45,0
Прочность на сжатие при 10% линейной деформации, не менее	ГОСТ 17177-94	МПа (кгс/см²;т/м²)	0,20 (2; 20)	0,20 (2; 20)	0,27 (2,7; 27)	0,25 (2,5; 25)	0,41 (4,1; 41)	0,50 (5; 50)
Предел прочности при статическом изгибе, не менее	ГОСТ 17177-94	МПа	0,25	0,25	0,4	0,4	0,4	0,4 — 0,7
Модуль упругости	СОЮЗ ДОР НИИ	МПа	—	—	—	15	18	18
Водопоглащение за 24 часа, не более	ГОСТ 17177-94	% по объему	0,4	0,4	0,4	0,4	0,4	0,2
Водопоглащение за 28 суток		% по объему	0,5	0,5	0,5	0,5	0,5	0,4
Категория стойкости к огню	ФЗ — 123	группа	Г4	Г3	Г4	Г3	Г4	Г4
Коэффициент теплопроводности при (25±)°С	ГОСТ 7076-94	Вт/(м·°К)	0,03	0,03	0,03	0,03	0,03	0,03
Расчетный коэффициент теплопроводности при условиях эксплуатации «А»	СП 23-101-2004	Вт/(м·°К)	0,031	0,031	0,031	0,031	0,031	0,031
Расчетный коэффициент теплопроводности при условиях эксплуатации «Б»	СП 23-101-2004	Вт/(м·°К)	0,032	0,032	0,032	0,032	0,032	0,032
Звукоизоляция перегородки (ГКЛ — пеноплэкс 50 мм — ГКЛ), Rw	ГОСТ 27296-87	ДБ	41	41	—	41	—	—
Индекс улучшения изоляции структурного шума в конструкции пола	ГОСТ 16297-80	ДБ	23	23	—	23	—	—
Стандартные размеры	Ширина	мм	600
Высота	мм	1200	2400
Толщина	мм	20,30,40,50,60,80,100	40,50,60,80,100
Температурный диапазон эксплуатации	ТУ	ºС	-50 до +75

Пенополистирол обычно продается упаковками объемом 0,25 — 0,3 м³. В зависимости от толщины листа будет варьировать и площадь поверхности, которую можно покрыть используя одну упаковку.

Пенополистирол 50 мм: характеристики и применение популярного теплоизолятора

Сам материал представляет собой плотно спрессованные полистирольные ячейки, наполненные воздухом.

Благодаря особенностям своего состава и строения, ППС имеет следующие характеристики:

• легкий вес;
• хорошая влагоустойчивость;
• низкий показатель теплопроводности.

Все это позволяет материалу надежно защищать конструкции от промерзания и сырости.

Толщина утеплителя может быть различной, но оптимальной считается именно 50 мм – такого слоя вполне достаточно для того, чтобы сохранить тепло внутри помещения. Для сравнения: чтобы достичь подобного эффекта, понадобится 95 мм минеральной ваты.

Реализуется пенопласт плитами, размером 1х1 или 1х2 м по 8 штук в упаковке.

Таблица теплопроводности материалов

Материал	Теплопроводность материалов, Вт/м*⸰С	Плотность, кг/м³
Пенополиуретан	0,020	30
0,029	40
0,035	60
0,041	80
Пенополистирол	0,037	10-11
0,035	15-16
0,037	16-17
0,033	25-27
0,041	35-37
Пенополистирол (экструдированный)	0,028-0,034	28-45
Базальтовая вата	0,039	30-35
0,036	34-38
0,035	38-45
0,035	40-50
0,036	80-90
0,038	145
0,038	120-190
Эковата	0,032	35
0,038	50
0,04	65
0,041	70
Изолон	0,031	33
0,033	50
0,036	66
0,039	100
Пенофол	0,037-0,051	45
0,038-0,052	54
0,038-0,052	74

Экологичность.

Этот фактор является значимым, особенно в случае утепления жилого дома, так как многие материалы выделяют формальдегид, что влияет на рост раковых опухолей. Поэтому необходимо делать выбор в сторону нетоксичных и биологически нейтральных материалов. С точки зрения экологичности лучшим теплоизоляционным материалом считается каменная вата.

Пожарная безопасность.

Материал должен быть негорючим и безопасным. Гореть может любой материал, разница состоит в том, при каком температуре он возгорается. Важным является то, чтобы утеплитель был самозатухающим.

Паро- и водонепроницаемость.

Преимущество имеют те материалы, которые обладают водонепроницаемостью, так как впитывание влаги приводит к тому, что эффективность материала становится низкой и полезные характеристики утеплителя через год использования снижаются на 50% и более.

В среднем срок службы изоляционных материалов составляет от 5 до 10-15 лет. Теплоизоляционные материалы, имеющие в составе вату в первые годы службы значительно снижают свою эффективность. Зато пенополиуретан обладает сроком службы свыше 50 лет.

Монтаж пеноплекса

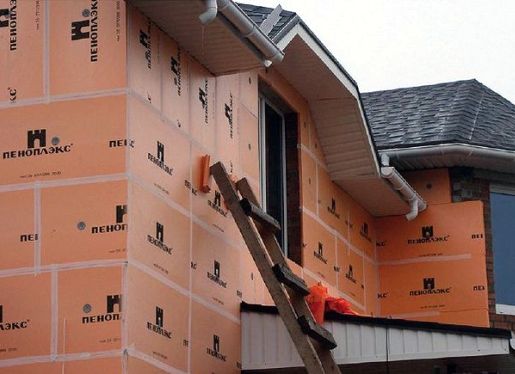

Утепление пеноплексом наружных стен производится в несколько этапов.

1. Подготовительные работы заключаются в подготовке стен к утеплению, а именно их очитстке от грязи, пыли, старых отделочных материалов, лакокрасочных покрытий. Стены рекомендуется выровнить с помощью штукатурной смеси (в случае явных неровностей стен) и обработать противогрибковым составом.
2. Приклеивание плит «Пеноплекс» осуществляется с помощью специальных клеевых составов на сухую поверхность стен. Клей наносится непосредственно на теплоизоляционную плиту.
3. Механическое крепление производится при помощи дюбелей, из расчета 4 шт. на м2, после приклеивания плит клеем. По периметру окон, дверных проемов и на углах здания количество дюбелей увеличивается – 6-8 шт. на м2.
4. Поверх плит утепления наносится штукатурный состав. Для лучшего сцепления штукатурки с утеплителем, рекомендуется при помощи карщетки создать шероховатость на поверхности плит. В первый штукатурный слой «утапливается» армирующая полимерная сетка. Далее наносится второй штукатурный слой, после высыхания которого, стены окрашиваются в желаемый цвет.
5. Вместо штукатурки возможна отделка стен сайдингом, деревом, а так же применение навесных систем для которых предварительно устраивается каркас.

Если невозможно выполнить утепление снаружи, то при необходимости производят утепление стен изнутри. Работы производятся аналогично, но поверх пеноплекса устанавливается фольгированная полиэтиленовая пленка в качестве пароизоляции, далее крепятся листы ГКЛ, на которые можно впоследствии клеить обои. Обрешетка для навешивания гипсокартона крепится дюбелями к стене сквозь утеплитель.

Аналогично выполняются работы по утеплению балконов и лоджий. Стыки между плитами проклеиваются скотчем. После устройства пароизоляции фольгированной ПЭ пленкой, стыки также проклеиваем скотчем – создаем своеобразный термос.

Если для финишной отделки вы решили применить гипсокартон, то необходимо выбрать влагостойкие листы ГКЛВ. Помимо стен, необходимо так же выполнить утепление пола лоджии.

Теплоизоляцию кровель производят либо на этапе строительства, либо в процессе реконструкции, например, при переводе холодного чердака в жилое помещение.

1. кровельный материал
2. обрешетка
3. 3паропроницаемая влагостойкая мембрана
4. утеплитель пеноплэкс
5. внутренняя обшивка
6. стропильная конструкция

В первом случае утеплитель укладывают поверх стропил в шахматном порядке. На пеноплекс расстилается паропроницаемая мембрана. Закрепляется пенополистирол продольными рейкам толщиной не менее 40 мм, для обеспечения вентиляции между утеплителем и кровельным материалом, с шагом 300 мм.

Далее осуществляется крепеж поперечных реек с шагом, удобным для монтажа кровельного покрытия (черепица, металлочерепица и др.), либо сплошного настила для рулонных кровельных материалов.

Пеноплекс по сравнению с аналогом – пенопластом – имеет более высокую стоимость, но значительно превышает его по прочности. Он идеален под штукатурные системы.

Если вы еще сомневаетесь, какой материал выбрать для утепления конструкций своего жилища, то прочтите отзывы потребителей, возможно, это поможет вам определиться.

Видео по теме:

Принципы и правила утепления фасада пеноплэксом

При утеплении стен пеноплексом технология предусматривает последующую отделку штукатуркой. Она выполняет две функции: декоративную и защитную. Схема крепления пенополистирола экструдированного такая:

1. Внешняя поверхность стены сооружения.
2. Слой специального клея, предназначенного для фиксации панелей.
3. Листы заданной толщины.
4. Наружный слой стекловолоконной сетки в толще клея.
5. Декоративное покрытие.

Приклеивание панелей тоже характеризуется некоторыми особенностями. Фиксировать их нужно не только на клеевой состав, но и на механические крепежи — дюбели. Чтобы правильно утеплить дома пеноплексом любые внешние углы армируются специальными металлическими элементам, защищающими материал от возможных механических повреждений.

Если в стыках между листами присутствует клей, то его нужно устранить. Соединительные швы должны быть смещены, что увеличивает адгезию утепляющего материала. При нанесении декоративного слоя все работы следует выполнить за один подход. При этом его толщина не должна превышать толщину плит.

Теплопроводность пенопласта + таблица

При этом толщина утеплителей из вспененного полиэтилена может варьироваться от 1-го до 50-ти мм, а форма может быть в виде:

1. Пленки, листов и плиток без всякого покрытия, используемых в основном для теплоизоляции деталей различного оборудования, в том числе холодильного,
2. Пенополиэтилена с двусторонним пленочным покрытием, который применяется для работ по утеплению полов, фундаментов либо подвальных помещений. Полимерное покрытие дает дополнительную гидроизоляцию поверхностей, а также защищает сам материал от механического травмирования и солнечного света.
3. С фольгированием одной либо обеих сторон применяется в местах, где требуется не только прямая задержка теплого воздуха, но также отражение теплового излучения и свойство огнезащиты (кровли, стены, места за отопительными радиаторами, внутренние поверхности обогревателей-рефлекторов и т.п.)
4. В виде трубок пенополиэтилен находит применение как защитная оболочка водопроводов, канализаций, систем отопления и кондиционирования.
5. В виде жгута используется для перекрытия швов и зазоров стен, оконных и дверных проемов и т.п.

Каждый из видов пенополиэтиленовой изоляции может иметь самоклеящиеся поверхности для удобства монтажных работ.

ВАЖНО! Для современного утеплителя из вспененного полиэтилена может быть предусмотрена отделка не только из пленки, но также из таких материалов, как бумага, лавсан и более плотный пластик. В этих случаях его можно использовать без дополнительной декоративной и защитной отделки

Чем можно заменить?

Бывают случаи, когда пеноплекса по каким-либо причинам нет в магазинах. Чуть реже потребители сами отказываются от приобретения этого материала по причине дороговизны или горючести. Многие задаются вопросом, чем же можно заменить данный утеплитель в подобных ситуациях.

Неплохой альтернативой пеноплексу является отечественный материал под названием «Техноплекс». Данный утеплитель сегодня пользуется большим спросом и является сильным конкурентом фирменной продукции бренда «Пеноплэкс». Он хорош тем, что беспроблемно ложится на основания из самых разных материалов. Кроме того, его можно смело укладывать на пол, так как его допустимо комбинировать с системой «теплый пол».

В настоящее время «Техноплекс» производится по особой нанотехнологии. При этом используется графит, который существенно снижает уровень теплопроводности утеплителя, но при этом повышает жесткость и износостойкость плит.

Этот материал имеет серебристо-серый цвет, что отличает его от пеноплекса. Однако «Техноплекс» имеет те же положительные качества, что и экструдированный полистирол. Именно поэтому данные материалы являются взаимозаменяемыми.

«Техноплекс» изготавливается в плиточном формате. Такие теплоизоляционные материалы могут иметь следующую толщину:

• 100 мм;
• 50 мм;
• 40 мм;
• 30 мм;
• 20 мм.

При этом плиты такого утеплителя выпускаются с пазами и шипами, с помощью которых их можно легко и быстро собрать, образуя аккуратное бесшовное покрытие. Благодаря отсутствию зазоров на таком утепляющем слое, на основаниях не появляются «мостики холода».

После завершения установки такой материал, как «Техноплекс», необходимо в обязательном порядке закрывать декоративными отделочными материалами.

Еще один популярный аналог пеноплекса – «Полиспен». Данный утеплитель так же производится в России. В настоящее время он выпускается в трех вариациях, имеющих различные технические характеристики, к которым относятся коэффициент теплопроводности, прочность, а также уровень горючести и сжатия:

• «Полиспен 45»;
• «Полиспен 35»;
• «Полиспен универсальный».

В составе такого аналога пеноплекса присутствует антипирен. Благодаря данной составляющей, «Полиспен» является менее горючим. Подобные материалы выпускаются в виде плит с толщиной в 20, 30, 40, 50, 60, 80, 200 мм. Благодаря такому выбору подобрать утеплитель удастся для конкретного участка.

Также пеноплекс можно заменить следующими теплоизоляционными материалами:

• «Стирекс». Такой материал является достаточно прочным и долговечным. Уровень его теплопроводности немного меньше, чем у пеноплекса.
• «Экстрол». Это еще один пенополистирольный утеплитель, который в процессе изготовления проходит через экструзию. Он имеет много общего с пеноплексом, но при этом выпускается в виде цилиндрических элементов, удобных для утепления водопроводных систем.
• Пенопласт. Пенопласт (без экструзии) нередко используют вместо пеноплекса. Он гораздо дешевле экструдированного полистирола, однако является при этом менее прочным и долговечным.

Если же речь утеплитель будет подвергаться постоянному нахождению в условиях высоких температур, то лучше отдать предпочтение минвате. Данный вид теплоизоляционного материала сегодня является одним из самых популярных и востребованных.

Сама по себе минеральная вата – это волокнистый утеплитель неорганического происхождения. Данный утеплитель имеет множество положительных качеств, например:

• довольно высокие теплоизоляционные показатели;
• водонепроницаемость;
• стойкость к воздействию агрессивных химических средств;
• неплохой воздухообмен;
• отличные характеристики звукоизоляции;
• стойкость к возгоранию;
• долгий срок службы (25-50 лет);
• экологичность.

Если вы решили использовать вместо пеноплекса минеральную вату, то вам следует знать и о ее слабых сторонах:

• этот материал теряет свои качества, если намокает;
• минвата отличается высоким уровнем пыления.

Пеноплекс ОСНОВА

Универсальный лёгкий утеплитель на основе экструзионного пенополистирола. Создан для утепления перекрытий, полов, стен и кровли, а также любых других конструкций, не несущих повышенные нагрузки. Плиты Пеноплекс Основа также могут служить эффективной шумоизоляцией и ветрозащитой. Благодаря Г-образной кромке, сделанной по всем четырём сторонам, получается сплошной утепляющий слой с плотными непродуваемыми стыками. Это экологически чистая теплоизоляция и её разрешается монтировать в жилых помещениях. Материал безопасен, поэтому работать с ним можно без защитных средств.Производитель выпускает ещё один похожий утеплитель — Пеноплэкс Комфорт. Его физико-механические характеристики практически идентичны Основе, кроме одного параметра — прочности на сжатие. Материал выдерживает 0,18 Мпа/кв. М, что соответствует 18 т/кв. м. Данный показатель указывает на менее высокую несущую способность.

Применение в утеплении строительных конструкций

Универсальности применения способствуют низкие цены на теплоизоляционные плиты Пеноплекс Основа, а также его отличные технические характеристики. Материал популярен и широко используется как в СПб, так и во всех других климатических зонах России для теплоизоляции перекрытий, полов, стен, крыш и любых частей здания, не рассчитанных на высокие нагрузки. Однако чаще всего утеплитель укладывают в конструкции полов, цоколей, отмосток.

Утепление стены из газобетона, система колодезной кладки

Утепление стены из кирпича, система колодезной кладки

Утепление монолитной ЖБ стены, система колодезной кладки

По достоинству оценить преимущества данных плит из экструдированного пенополистирола можно при устройстве теплоизоляции полов первых этажей над проветриваемым подпольем. Перекрытие работает в условиях резкого перепада температур и высокой влажности. Тем не менее эффективность утеплителя на высоком уровне. Материал окажется полезен при укладке под стяжку, для звукоизоляции перекрытий между отапливаемыми этажами, а также в конструкциях «тёплых полов».

Технический потенциал плит Пеноплэкс Основа является идеальным при устройстве теплозащиты цокольных и первых этажей. В этих конструкциях происходит усиление инфильтрации воздуха вследствие большого перепада давления между наружной и внутренней сторонами стены. Кроме того, непосредственное соприкосновение с почвой делает незаменимыми такие качества материала, как биостойкость и низкое водопоглощение. Именно поэтому зона первых этажей требует повышенной защиты, которую и обеспечивает утеплитель.

Утепление цоколя, под отделку натуральным камнем или клинкерной плиткой

Утепление цоколя, под отделку штукатуркой с металлической сеткой

Утепление цокольного этажа с внутренней стороны

Выгода от приобретения материала

Покупка данных плит выгодна по нескольким причинам. Во-первых, удобный размер и наличие стыковочной кромки позволяют выполнить идеальный монтаж собственными силами и сэкономить на стоимости работ. Во-вторых, нулевое влагопоглощение позволяет избежать устройства отдельного слоя гидроизоляции, т. е. экономия и на материале, и на работах. В-третьих, надёжная теплозащита и отсутствие «мостиков холода» ощутимо сокращают расходы на отопление. Однако, это далеко не все выгоды от приобретения Пеноплекс Основа.Веским доводом в пользу данной марки является низкая цена как за м3, так и за лист. Завод по производству материала расположен в Ленинградской области, так что для жителей города Санкт-Петербург затраты на доставку и торговая наценка минимальны.

Универсальный утеплитель Пеноплекс Основа имеет отличные технические характеристики. Низкая плотность обеспечивает лёгкий вес, благодаря которому плиты не утяжеляют несущие конструкции. Несмотря на лёгкость, материал достаточно выносливый — прочность на сжатие составляет 0,12-0,22 МПа. Низкая теплопроводность гарантирует высокую энергоэффективность дома и существенную экономию энергоресурсов. Защитить дом от сквозняков помогают чёткая геометрия плит и наличие кромки L-формы. Благодаря им можно получить сплошной теплоизоляционный контур, непроницаемый для холода.

Следует отметить и такие ценные качества материала, как низкая паропроницаемость и нулевое водопоглощение, отличная биостойкость и экологическая безопасность. Теплоизоляция не подвержена биоразложению, не поражается плесенью и микрорганизмами, является полностью безопасной для природной среды и человека. Кроме того, плиты очень долговечны и прослужат более 50 лет.

Характеристики теплопроводности пенопласта

Для того чтобы рассмотреть такую характеристику, как теплопроводность пенопласта, разберемся для начала, что из себя представляет в принципе теплопроводность материалов. Теплопроводностью называют количественную характеристику способности тела проводить тепло.

Это количество тепловой энергии (Ватт), которое любой материал способен провести через себя (метр), при определенной температуре (С) за определенное время. Обозначается — λ и выражается Вт/м•С.

Определим оптимальные размеры данного утеплителя исходя из его теплопроводных характеристик. На рынке стройматериалов большое множество различных утеплителей. Пенопласт, как мы уже знаем, обладает теплопроводностью очень низкой, но эта величина зависит от марки материала.

Наиболее заметна теплопроводность пенопласта при сопоставлении значений с другими теплоизоляционными материалами. К примеру, лист пенопласта 30-40 мм аналогичен объёму минваты в несколько раз большей, а толщина листа 150 мм заменяет 185 мм пенополистирола. Конечно, есть материалы, у которых коэффициент ниже. К таким относится и пеноплекс. 30 мм пеноплекса смогут заменить 40 мм пенопласта, при аналогичных условиях.

Составы, не оказывающие вредного воздействия

• Органическая и неорганическая кислота.
• Солевой раствор.
• Краска на основе спирта.
• Щелочь.
• Эмульсии и краски на водной основе.
• Аммиак, пропан или бутан.
• Парафин растительные масла и животные жиры.
• Фреон.

Технические данные

Наименование	Метод испытаний	Размерность	Показатель плит
Прочность на сжатие при 10% линейной деформации, МПа (кгс/см2; т/м2) 50 мм	ГОСТ EN 826-2011	МПа	0,17 (1.7; 17)
Водопоглощение за 24 часа, не более	ГОСТ 15588-86	% по объему	0,4
Водопоглощение за 28 суток, не более	% по объему	0,5
Категория стойкости к огню	Ф3-123	группа	Г4
Расчетный коэффициент теплопроводности при условиях эксплуатации «Б»	СП 50.13330.2012	Вт/(м×°К)	0,034
Звукоизоляция перегородки (ГКЛ-ПЕНОПЛЭКС 50 мм-ГКЛ), Rw	ГОСТ 27296-87	дБ
Индекс улучшения изоляции структурного шума в конструкции пола	ГОСТ 16297-80	дБ
Коэффициент паропроницаемости		мг/(м.ч.Па)	0,005
Плотность		кг/м3	от 20
Модуль упругости		МПа	15
Удельная теплоемкость		кДж/(кг.0С)	1,45
Предел прочности при статическом изгибе		МПа	0,20
Стандартные размеры	Ширина	мм	585
Длина	мм	1185
Толщина	мм	20; 30; 40; 50; 60; 80; 100; 120; 150
Температурный диапазон эксплуатации	ТУ	°С	-70 … +75

Размеры и вес, расчет количества

Теплоизоляционные плиты Пенофлэкс могут быть разной толщины, поэтому упаковка может иметь разные размеры, в ней может быть разное количество листов. Еще надо учесть, что размеры плит указываются без учета шипов/замков.

Название и толщина	Размеры (Д/Ш)	Количество в упаковке	Площадь утепления на упаковку	Объем упаковки
Комфорт 20 мм	585*1185 мм	18 шт	12,48 м2	0,273 м3
Комфорт 30 мм	585*1185 мм	12 шт	8,32 м2	0,2704 м3
Комфорт 40 мм	585*1185 мм	9 шт	6,24 м2	0,2493 м3
Комфорт 50 мм	585*1185 мм	7 шт	7,69 м2	0,2429 м3
Комфорт 100 мм	585*1185 мм	4 шт	2,77 м2	0,2772 м3
Фундамент 50 мм	585*1185 мм	7 шт	7,69 м2	0,2429 м3
Фундамент 100 мм	585*1185 мм	4 шт	2,77 м2	0,2772 м3
Скатная кровля 100 мм	585*1185 мм	4 шт	2,77 м2	0,2772 м3
Стена 50 мм	585*1185 мм	8 шт	5,55 м2	0,2776 м3

Для расчета количества упаковок есть два метода: с использованием объема или площади упаковки:

• Вы знаете утепляемую площадь, находите площадь утеплителя нужной толщины в упаковке и делите утепляемую площадь на это значение. Например, надо утеплить 15 квадратов, использовать будет плиты толщиной 40 мм. Площадь утеплителя в упаковке — 6,24 м². Считаем: 15/6,24 = 2,4 упаковки.
• Чтобы рассчитать по объему, утепляемую площадь умножаем на толщину, получаем требуемый объем. Далее, по аналогии с примером выше, делим найденную цифру на объем одной упаковки. Получаем количество упаковок утеплителя. Посчитаем для того же случая: 15 м² * 0,04 м = 0,6 м³. По таблице одна упаковка этого материала имеет объем 0,2493 м³. находим количество упаковок: 0,6/0,2493 = 2,4 упаковки.

Penoplex для отмостки вокруг дома и утепления цоколя — отличный выбор

Если количество упаковок не целое (скорее всего так и будет), образуется некоторый излишек. Если излишек получается большой (как в примере — больше половины плит оказывается ненужной) и использовать вам его будет некуда, уточните, может продавец торгует неполными упаковками. В этом случае расчет будет чуть сложнее. Следует прикинуть, сколько плит вам надо в дополнении к целым упаковкам. Для этого:

• Находим площадь, которую покрывают целые упаковки. Для примера это: 2 уп * 6,24 м² =  12,48 м².
• Так как нам надо утеплить 15 квадратов, от этой цифры вычитаем найденную: 15 м² — 12,48 м² = 2,52 м².  Это та площадь, на которую следует докупить плит.
• Площадь одной теплоизоляционной плиты Пенофлэкс равна 0,6932 м². Если остаток разделить на эту цифру, получим требуемое количество дополнительных листов утеплителя: 2,52 м² / 0,6932 м² = 3,63 шт. Получается, что нам нужны будут дополнительно к двум упаковкам 4 плиты.

В упаковке, в зависимости от толщины, от 4 до 18 штук

При таком точном расчете, лучше брать небольшой запас — одну-две плиты. На случай если где-то ошиблись в измерениях или расчетах, где-то края замялись и другие непредвиденные случаи.

Порядок расчетов

Итак, предположим, мы строим дом из кирпича. Толщина кладки – 0,38м. Теплопроводность кирпичной стены равна 0,5 Вт/м2*С.

Снаружи планируется отделка песчано-цементной штукатуркой. Будет наложен слой толщиной 5см. Теплопроводность штукатурки равна 1,1 Вт/м2*С.  Внутренняя отделка будет выполнена гипсовой штукатуркой (толщина – 4см, теплопроводность – 0,31 Вт/м2*С).

Для начала рассчитаем сопротивление теплопередаче всех известных материалов кроме утеплителя в совокупности (Т₁). Для этого нужно вычислить теплопередачу каждого конкретного слоя в отдельности. Делается это методом деления толщины слоя (в метрах) на теплопроводность материала.

Считаем:

Т₁ = 0,38/0,5 + 0,05/1,1 + 0,04/0,31 = 0,76 + 0,05 + 0,13 = 0,94.

Допустим дом строится в Волгограде. Согласно таблице, минимальное значение сопротивления теплопередаче для жилого здания здесь равно 2,91.

Это значение гораздо выше, чем показатель имеющихся стен. Очевидно, что разницу нужно будет компенсировать за счет утеплительного слоя.

Считаем разницу значений Т и Т₁:

2,91 – 0,94 = 1,97.

Чтобы понять, какой толщины нужен пеноплекс, полученное значение нужно перемножить с теплопроводностью пеноплекса.

У нас утепление делается Пеноплексом 35. И его теплопроводность, заявленная производителем, равна 0,028 Вт/м2*С.

Итак, в нашем случае расчет будет выглядеть так:

1,97*0,028 = 0,05м.

5см – именно такая толщина утеплителя нам потребуется.

Учитывая, что толщина пенополистирола для утепления стен бывает 20, 30, 40, 50 и 100см, расклад материалов вполне удачный. Нам вполне хватит плит пеноплекса толщиной 50см.

Опираясь на данный алгоритм вы сможете не только высчитать, какую толщину пеноплекса выбрать для стен, но и при необходимости скорректировать толщину слоев других материалов еще на проектной стадии. Такие расчеты помогут построить теплый дом и сэкономить бюджет.

Расчет толщины

Сопротивление теплопередаче R привязано к толщине строительной конструкции, а его минимальная величина, установленная нормативными документами, изменяется в зависимости от климатических условий в регионе. Например, в южных районах Российской Федерации стены жилых зданий должны обладать сопротивлением передаче тепла не ниже 2,1 м 2 °C/Вт. Эту величину предлагается взять за основу и просчитать, сколько кирпича и Пеноплекса понадобится для ее соблюдения. Минимальный показатель рассчитывается по формуле:

δ=Rxλ, где:

• δ — значение толщины стеновой конструкции, м;
• λ — теплопроводность материала, из которого построена стена, Вт/м 2 °C.
• R — сопротивление теплопередаче, в примере оно равняется 2,1 м 2 °C/Вт.

Если взять коэффициент теплопроводности обычной кирпичной кладки λ=0,7 Вт/м 2 °C, то в южных районах РФ толщина стен из керамического изделия должна составлять: δ=2,1х0,7=1,47 м.

Та же стена, но сделанная из Пеноплекса плотностью 30 кг/м 3 , будет иметь толщину: δ=2,1х0,037=0,077 м, или 77 мм.

Разница между материалами составит 1,47/0,077=19. Во столько раз кирпичная кладка должна быть толще слоя пенополистирола, чтобы выйти на один и тот же показатель тепловой изоляции здания. Полная картина, показывающая сравнение разных видов кирпичных стен и полимерных утеплителей, отражена в таблице:

Теперь в таблице наглядно показано, насколько отличается кирпичная стена от экструдированного пенополистирола по теплопроводности в худшую сторону.

//www.youtube.com/watch?v=Fiv2o06iaQs

Кирпичу не хватает теплоизоляционных свойств, а Пеноплексу — несущей способности. Вместе они дадут прекрасный результат: кладку в 1,5 полых изделия достаточно утеплить листами пенополистирола 50 мм, а общее сечение ограждения выйдет всего 0,43 м.

Благодаря тому что ассортимент утеплителей, представленных на рынке строительных материалов, очень большой — каждый потребитель может выбрать вид утеплителя, подходящий именно ему.

Одним из таких утеплителей является пеноплекс. Это синтетический изоляционный материал для внутреннего и наружного утепления.

Теплопроводность и плотность пеноплэкса, сравнение с пенополистиролом ПСБ

Представлена сравнительная таблица значений коэффициента теплопроводности, плотности пеноплэкса и пенополистирола ПСБ различных марок в сухом состоянии при температуре 20…30°С. Указан также диапазон их рабочей температуры.

Теплоизоляцию пеноплэкс, в отличие от беспрессового пенополистирола ПСБ, производят при повышенных температуре и давлении с добавлением пенообразователя и выдавливают через экструдер. Такая технология производства обеспечивает пеноплэксу закрытую микропористую структуру.

Пеноплэкс, по сравнению с пенополистиролом ПСБ, обладает более низким значением коэффициента теплопроводности λ, который составляет 0,03…0,036 Вт/(м·град). Теплопроводность пеноплэкса приблизительно на 30% ниже этого показателя у такого традиционного утеплителя, как минеральная вата. Следует отметить, что коэффициент теплопроводности пенополистирола ПСБ в зависимости от марки находится в пределах 0,037…0,043 Вт/(м·град).

Плотность пеноплэкса ρ по данным производителя находится в диапазоне от 22 до 47 кг/м 3 в зависимости от марки. Показатели плотности пенополистирола ПСБ ниже — плотность самых легких марок ПСБ-15 и ПСБ-25 может составлять от 6 до 25 кг/м 3 , соответственно.

Максимальная температура применения пенополистирола пеноплэкс составляет 75°С. У пенопласта ПСБ она несколько выше и может достигать 80°С. При нагревании выше 75°С пеноплэкс не плавится, однако ухудшаются его прочностные характеристики. Насколько при таких условиях увеличивается коэффициент теплопроводности этого теплоизоляционного материала, производителем не сообщается.

Марка пенополистирола	λ, Вт/(м·К)	ρ, кг/м 3	tраб, °С
Пеноплэкс
Плиты Пеноплэкс комфорт	0,03	25…35	-100…+75
Пеноплэкс Фундамент	0,03	29…33	-100…+75
Пеноплэкс Кровля	0,03	26…34	-100…+75
Сегменты Пеноплэкс марки 35	0,03	33…38	-60…+75
Сегменты Пеноплэкс марки 45	0,03	38…45	-60…+75
Пеноплэкс Блок	0,036	от 25	-100…+75
Пеноплэкс 45	0,03	40…47	-100…+75
Пеноплэкс Уклон	0,03	от 22	-100…+75
Пеноплэкс Фасад	0,03	25…33	-100…+75
Пеноплэкс Стена	0,03	25…32	-70…+75
Пеноплэкс Гео	0,03	28…36	-100…+75
Пеноплэкс Основа	0,03	от 22	-100…+75
Пенополистирол ПСБ (пенопласт)
ПСБ-15	0,042…0,043	до 15	до 80
ПСБ-25	0,039…0,041	15…25	до 80
ПСБ-35	0,037…0,038	25…35	до 80
ПСБ-50	0,04…0,041	35…50	до 80

Следует отметить, что теплоизоляция пеноплэкс благодаря своей закрытой микропористой структуре практически не впитывает влагу, не подвергается воздействию плесени, грибков и других микроорганизмов, является экологичным и безопасным для человека утеплителем.

Кроме того, экструдированный пенополистирол пеноплэкс обладает достаточно высокой химической стойкостью ко многим используемым в строительстве материалам. Однако некоторые органические вещества и растворители, приведенные в таблице ниже, могут привести к размягчению, усадке и даже растворению теплоизоляционных плит.
