Обзор сливов для унитаза: описание механизма

Регулировка количества воды в бачке

Максимальное количество воды в бачке регулируется путем изменения длины рычага, к которому прикреплен поплавок. Если роль такого рычага выполняет отрезок толстой проволоки (такое еще встречается в старых моделях), ее можно просто согнуть вверх или вниз, в зависимости от того, нужно ли сделать количество воды в бачке больше или меньше.

Чем более высокое положение занимает поплавок в бачке, тем больше воды поступит в бачок.

Но вместо проволоки в современных моделях все чаще используют пластиковые элементы, которые согнуть, конечно же, не получится. Чтобы изменить положение поплавка, его просто сдвигают вдоль пластикового плеча, размещая ближе к месту подачи воды или дальше от него.

Чем ближе к клапану находится поплавок, тем меньше воды поступит в бачок. Для крепления поплавка обычно используется защелка, которую необходимо следка отжать, чтобы сдвинуть этот элемент. Иногда используется резьбовое соединение, его обычно не сложно открутить, а затем закрутить.

В унитазах с нижней подачей воды плечо расположено вертикально, и регулировать уровень воды еще проще. Поплавок просто сдвигают выше или ниже по рычагу. Его положение будет соответствовать необходимому уровню воды.

Такие несложные манипуляции помогут улучшить работу бачка, повысить эффективность смыва и сэкономить значительное количество воды.

Как устроен бачок унитаза: внутреннее наполнение устройства

Нормальная работа сливной системы обеспечивается благодаря взаимодействию отдельных ее компонентов. Подача воды в емкость выполняется благодаря наливному или впускному клапану для унитаза. Он представлен патрубком с резьбой, который вставляется в отверстие в боковой стенке или днище бачка. Наличие резьбы позволяет прижать элемент к стенке резервуара посредством гаек, что обеспечит герметичность соединения. Контроль над открыванием и закрыванием отверстия, через которое поступает вода, осуществляет запорный механизм, соединенный с коромыслом.

Принцип работы сливного механизма в бачке унитаза.

Коромысло представляет собой рычаг, который приводит в движение выпускной клапан. Свободный конец элемента прикреплен к поплавку или контрольному клапану. Поплавок – это пластиковая герметичная емкость, внутри которой находится воздух. В момент, когда поплавок всплывает или срабатывает запорное устройство, коромысло приподнимается, что способствует перекрыванию просвета в наливном клапане либо наоборот.

В обычном состоянии сливное отверстие перекрыто сливным клапаном. Это плоская или полусферическая эластичная прокладка, которая соединяет несущую часть с шарнирным креплением.

Управление работой сливного механизма для бачка осуществляется благодаря кнопочному или рычажковому механизму, который располагается в верхней части емкости. При воздействии на него происходит подъем его несущей части, открывающей отверстие для поступления воды с большой скоростью в чашу унитаза.

Все составные элементы механизма могут компоноваться по-разному. В старых моделях бачков механизмы смыва и контроля перелива воды монтировались отдельно. В современных моделях запорная арматура представлена единым комплексом, что способствует легкой установке и настройке, одновременно усложняя ремонт.

Вода подается в емкость бачка за счет наливного или впускного клапана.

Устройство сливной емкости для унитаза

Нижний подвод воды в унитазе предусматривает подключение магистральной трубы снизу. Устройство смывного бачка для унитаза обычно оборудуется кнопкой, действующей на запорный клапан механизма через шток. Емкости для унитазов с кнопкой устроены так:

• Груша в одном модуле со сливом.
• Тяга.
• Поплавок.
• Клапан.

Подсоединение трубы снизу создает бесшумную работу при наливе жидкости, однако, бачки с такой арматурой более дорогие. Смонтированный сливной механизм с боковым подводом воды является более простым вариантом, и он дешевле. Поплавок с герметичным пластиковым резервуаром – самая недорогая и простая в регулировке система смыва жидкости.

Демонтаж старого устройства

Перед началом работ подготовьте ведро и тряпки. Первым делом перекройте кран подачи воды в сливной бачок. Спустите воду и открутите от бачка водопроводную трубу. Теперь отсоединяем бачок от чаши, вероятнее всего болты крепления заржавели и окислились или залипли отложениями. Используйте шестигранный накидной ключ, если не получается открутить, то попробуйте слегка дозакрутить болт. Поступательными движениями вперёд-назад гайка должна проворачиваться. Сильно не усердствуйте, чтоб не расколоть бачок. Если это не помогает, то сбрызните гайку WD-40, керосином или скипидаром. Через сутки методом раскачивания попробуйте открутить снова.

Отключение бачка старого унитаза

Теперь можно переходить к откручиванию унитаза. Крепежом может быть анкерный болт с гайкой или дюбель. Если унитаз установлен много лет назад, то вероятнее всего, что он был установлен на цементный раствор. В этом случае вряд ли удастся сохранить его целым, тем более, если слив закреплён масляной краской с ветошью или цементной обмазкой. Проще всего начать со сливной горловины. Коротким сильным ударом ударьте по горловине, она расколется и отсоединится от канализационной трубы. Нельзя бить по сточной трубе, чугун очень хрупкий металл, может дать трещину или расколоться, добавив дополнительных проблем.

Работы по демонтажу унитаза

Зубилом и молотком отбейте цементный раствор у основания унитаза. Попробуйте раскачать устройство, после этого наклонив унитаз назад, слейте воду из него в канализацию. Следите, чтобы осколки не попали внутрь сточной трубы. Теперь при помощи отвёртки аккуратно очищаем горловину канализационной трубы от раствора прочей грязи и вставляем переходную эксцентриковую манжету предварительно хорошо смазанную санитарным герметиком. Затыкаем отверстие тряпкой, чтобы опасный и малоприятный аромат канализационных газов не испортил вам настроение и здоровье.

Внутреннее устройство

Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.

Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом. Система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.

Устройство сливного бачка старой конструкции

Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.

При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.

Устройство поплавкового механизма в унитазном бачке

Система проста и эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.

Теперь рассмотрим как работает слив воды в бачке. В варианте, представленном на рисунке выше, сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимаем на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.

Современные модели с рычажным сливом

Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше. Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).

Устройство сливного бачка с подачей воды снизу

Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений. Тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды. Это тоже трубка, но выведена она в тот же слив.

Наглядно работу сливного бачка такой системы можете увидеть в видео.

С кнопкой

Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней). Сливная арматура у них другого типа.

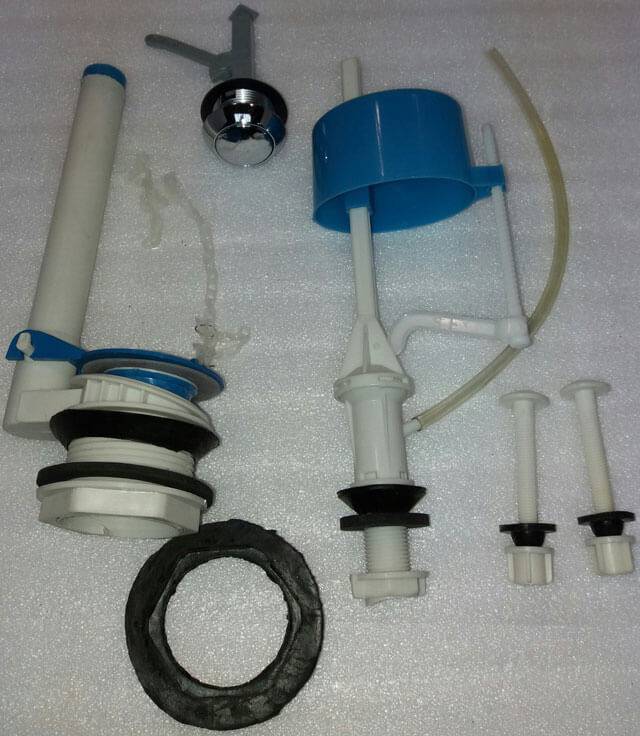

Устройство бачка с кнопочным сливом

Представленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).

Импортная арматура для сливного бачка

Такие системы есть разные:

• с одной кнопкой
  • вода сливается пока кнопка нажата;
  • слив начинается при нажатии, прекращается при повторном нажатии;
• с двумя кнопками, выпускающими разное количество воды.

Механизм работы тут немного другой, хотя принцип остается тот же. В данной арматуре при нажатии на кнопку поднимается стакан, блокирующий слив. Стойка остается неподвижной. Если коротко, то это все отличие. Регулировка слива происходит при помощи поворотной гайки или специального рычага.

От чего зависит уровень качества слива

Дабы выяснить какой лучше слив унитаза, нужно ознакомиться со всеми изюминками конструкции сантехнического прибора, к каким относится:

• Форма чаши;
• Тип слива;
• Тип выпуска.

Само собой разумеется, дабы сделать выбор в пользу той либо другой модели оборудования, возможно посоветоваться с продавцом-консультантом. Но, как показывает опыт, далеко не всегда продавцы смогут дать исчерпывающий ответ на вопрос клиента. Исходя из этого ниже подробней ознакомимся с разными вариантами конструкций оборудования и их влиянием на систему слива.

Форма чаши

Прежде всего уровень качества слива зависит от формы чаши, которую условно возможно поделить на три типа:

С полочкой	Данная форма есть классической, причем, в период СССР виделись унитазы лишь для того чтобы типа. Их изюминкой, как не сложно додуматься из названия, есть наличие полочки, которая предотвращает всплеск брызг в ходе применения прибора. К недостаткам данной формы относится то, что в ходе смыва полочка не хорошо очищается, в следствии чего появляется потребность в дополнительной ее чистке ершиком для унитаза.
Воронкообразной формы	В этом случае сливное отверстие расположено посередине. Такая форма снабжает качественный смыв, но, в ходе применения смогут появляться брызги.
С наклонной задней стенкой	есть компромиссом между чашей и классическим вариантом воронкообразной форы. При применении прибора отсутствуют брызги и одновременно с этим стены чаши хорошо очищаются. Из этого следует, что унитаз с косым сливом есть наиболее предпочтительным.

Тип слива

Уровень качества слива так же сильно зависит от типа его реализации.

На сегодня в продаже видятся сантехнические устройства с тремя типами сливов:

Унитаз с каскадным сливом – водяной поток замечательным напором стекает по задней стенке, которая больше всего загрязняется, и таким методом смывает содержимое чаши. Недостатком таковой конструкции есть то, что на передней стенке остаются брызги, каковые потом очищаются при помощи бытовой химии.

Нужно заявить, что многие клиенты выбирают унитазы дабы слив по окружности осуществлялся. Но, эксперты утверждают, что они не имеют преимуществ, кроме того без оглядки на равномерное распределение потока, поскольку хуже очищают заднюю стенку, которая, как уже было сказано выше, загрязняется больше.

С засасывающим сливом – данная система отличается от двух прошлых, поскольку смыв осуществляется совсем По другому принципу. Данный сантехнические устройства оснащены сливным клапаном, который раскрывается при нажатии на педаль. Исходя из этого чаша сначала наполняется водой, по окончании чего резко осуществляется слив содержимого в канализацию.

Унитаз с педальным сливом  считается наиболее действенным в этом смысле, поскольку содержимое чаши не задерживается на стенках.

Тип выпуска

Ответственным моментом при выборе унитаза есть размещение выпуска. Действительно, данный параметр воздействует не столько на слив, сколько на монтаж сантехнического прибора. В настоящее время существуют изделия трех типов:

С горизонтальным выпуском (прямым)	В этом случае выходной патрубок находится параллельно полу. В случае если выполнен прямой слив – унитаз, в большинстве случаев, подсоединяют скрытым методом, т.е. все коммуникации прячутся за фальш-стеной.
Косым	Выпуск наклонен к полу под углом в 45 градусов.
Вертикальным	Выход находится прямо под унитазом.

В ветхих квартирах типа «хрущевок», в большинстве случаев, устанавливали унитазы с косым выпуском. В современных же зданиях в последнее время стали устанавливать сантехнику с прямым выпуском. Что касается устройств с нижним выходом, то их, в большинстве случаев используют в частных зданиях и «сталинках».

Устройство сливного механизма

Арматура бачка включает в себя два компонента:

1. клапан для подачи воды;
2. сливной механизм для спуска воды в унитаз.

Арматура может быть раздельной или совмещенной.

Раздельная арматура

Когда вода поднимется до нужной отметки, поплавок окажется на том же уровне и мембрана перекроет проходное сечение клапана. Сливной механизм представляет собой вертикальную тягу с клапаном-грушей внизу.

Подняв за ручку тягу (устаревший вариант), пользователь вынимает грушу из седла и открывает сливное отверстие. В современных моделях для этого требуется нажать кнопку вверху. Наиболее практичный вариант сливного механизма имеет двойную кнопку: одна часть опорожняет бачок лишь наполовину, вторая — полностью.

Клапан-груша выполнен из плавучего материала, потому после извлечения из седла он удерживается в массе воды и не перекрывает сливное отверстие. После опорожнения бачка он снова опускается на седло и при наполнении емкости остается в этой позиции, поскольку вода давит на него только сверху.

Достоинства решения:

• низкая стоимость;
• простота регулировки;
• дешевизна ремонта: при повреждении меняют только вышедший из строя компонент.

Совмещенная арматура

Это более дорогой вариант, применяемый в сантехнике элитного класса. Оба компонента объединены в одну систему.

Достоинство — значительная надежность. Недостатки: высокая стоимость и в покупке, и в ремонте — при поломке менять приходится весь комплекс. Конструкция арматуры зависит от способа подачи воды в бачок — сбоку или снизу.

Но регулировка обоих вариантов осуществляется практически одинаково.

Течет сливной бачок что делать?

По мере эксплуатации унитаза могут, при износе основных частей запорных механизмов, могут возникнуть различные течи, доставляющие неудобства.

Благодаря специальным техническим мерам производители унитазов исключили возможность переполнения унитазного бачка, чтобы предотвратить его протекание на пол. Практически все унитазы имеют специальные дренажные отверстия, куда попадает вода в том случае, если какой-то из элементов механизма наполнения выходит из строя. В этом случае унитаз, как бы, находится в постоянном режиме смыва, вода течет без остановки.

В случае, если течь сливного бачка незначительная, то основным неудобством будет только звук воды и следы подтеков внутри самого унитаза. В том случае, когда утечка значительная, возникают дополнительные траты на воду – расход воды становится значительным.

Ремонт унитазного бачка необходимо начать с диагностики, чтобы выяснить какой узел смывного механизма вызывает течь.

Запорный клапан бачка. Чаще всего запорный клапан бачка представляет собой пластиковый клапан с резиновой окантовкой, который закрывает горловину бачка и под давлением воды запирает течение воды. Чаще всего начинает подтекать именно сливная горловина бачка, и проблему нужно искать либо в прокладке горловины, либо в окантовке клапана.

Прежде чем производить замену запорного клапана или прокладки горловины, нужно проверить их на наличие грязи. Поскольку водопроводная вода не является полностью очищенной, внутренние части унитаза, все механизмы сливного бачка могут покрываться налетом ржавчины или грязи. Иногда достаточно просто протереть резиновую прокладку унитаза, либо окантовку сливного клапана, и он снова будет работать.

Другой причиной выхода из строя сливного клапана является разрушение резиновой его части в следствие физического износа. Тогда все резиновые части сливного отверстия и клапана бачка подлежат замене.

Запорный водопроводный клапан. Данный тип клапана также может выйти из строя при активной эксплуатации унитаза. На сегодняшний день есть несколько типов клапанов – прямого типа – когда механизм открытия и закрытия клапана напрямую связан с поплавком, либо обратного типа, когда открытие клапана происходит из-за снижения давления внутри блокирующей мембраны. Когда давление воды внутри блокирующей мембраны уменьшается, происходит открытие второй мембраны – впускной.

Именно в этом блоке чаще всего происходит износ резиновой мембраны, за счет чего клапан начинает либо протекать, либо перестает закрываться. Данный тип клапанов получил наибольшее распространение за счет высокой скорости наполнения унитазного бачка, однако ремонт его наиболее затруднителен. Чаще всего, подлежит замене либо резиновая мембрана, либо весь запорный механизм целиком.

Общая информация

По ходу обустройства санузла современный пользователь сталкивается с проблематикой громадного ассортимента моделей сантехнических приборов. Приходится учитывать материал их изготовления, стилистику оформления, размеры и пр

При этом важно понимать, что внешняя красота не всегда подкреплена функциональной надежностью. Поэтому качество такой детали, как сифон для унитаза, тяжело переоценить.

Несмотря на широкое конструктивное разнообразие гигиенических приборов, принцип слива воды внутри них практически идентичен. Это существенно облегчает обслуживание и ремонт начинки для унитаза. Неполадки с водоподачей обычно указывают на проблемы сливного механизма. Следует держать во внимании, что именно этот узел сантехнического прибора ломается чаще всего

Поэтому при выборе унитаза важно обращать внимание на его качество и долговечность

Внутреннее устройство

Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.

Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом. Система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.

Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.

При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.

Система проста и эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.

Теперь рассмотрим как работает слив воды в бачке. В варианте, представленном на рисунке выше, сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимаем на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.

Современные модели с рычажным сливом

Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше. Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).

Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений. Тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды. Это тоже трубка, но выведена она в тот же слив.

Наглядно работу сливного бачка такой системы можете увидеть в видео.

С кнопкой

Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней). Сливная арматура у них другого типа.

Представленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).

Такие системы есть разные:

• с одной кнопкой
  • вода сливается пока кнопка нажата;
  • слив начинается при нажатии, прекращается при повторном нажатии;
• с двумя кнопками, выпускающими разное количество воды.

Механизм работы тут немного другой, хотя принцип остается тот же. В данной арматуре при нажатии на кнопку поднимается стакан, блокирующий слив. Стойка остается неподвижной. Если коротко, то это все отличие. Регулировка слива происходит при помощи поворотной гайки или специального рычага.

Выбор и ремонт механизмов бачка

Выбирая унитазный бачок, приходится идти на компромисс между ценой сливного устройства и его качеством. Конструкция из металлических элементов более долговечна, но и стоит дороже, нежели полностью выполненная из пластика.

Подвод воды снизу менее шумен бокового, однако за него придется немало переплатить. Устанавливаемый сбоку механизм проще конструктивно и более дешев.

Поплавок выполняется в виде полого герметичного цилиндра или перевернутого стакана. Первый вариант более надежен, но при появлении дырок в пластиковых стенках о герметичности можно будет забыть. Просачивающаяся сквозь прорехи вода неизбежно приведет к выходу поплавка из строя. Принцип его работы основан на наличии внутри воздуха. При появлении в пластике проколов он подлежит немедленной замене.

Проблема с протеканием слива может быть связана с загрязнением спускного клапана. Просто между резиновым элементом и седлом накопилась грязь в виде ржавчины из старых труб или ила. Менять в этом случае ничего не придется, достаточно снять крышку, приподнять манжету и прочистить тряпкой все под нею. Но если резина истерлась или состарилась, то ее обязательно потребуется заменить.

Прежде чем устанавливать клапана внутри бака, его необходимо закрепить на чаше. Устройство и компоновка сливного бачка унитаза таковы, что после монтажа внутренних механизмов дотянуться до стяжных болтов будет проблематично. Сначала следует произвести установку и крепление керамического резервуара на краю унитазной чаши, а только потом монтировать в нем все приспособления для подачи/спуска воды.

Регулировка воды в унитазе

Для двух типов поплавков (цилиндрический и шаровый) применяются разные способы регулировки уровня наполнения воды внутрь бачка.

Регулировка цилиндрического поплавка осуществляется с помощью изменения его положения на вертикальном валу. Как правило, вертикальный вал имеет специальные прорези, к которым крепится поплавковый цилиндр. Для того, чтобы отрегулировать уровень наполнения бачка, необходимо вытащить поплавок из пазов вала, переместить его на требуемую высоту, а затем снова вставить в пазы вала.

Для регулировки шарового поплавка необходимо отрегулировать специальный винт впускного клапана так, чтобы клапан закрывался в более низком положении поплавка. В некоторых случаях, когда специального винта нет, то просто изгибают шток поплавка таким образом, чтобы поплавок закрывал впускной клапан при более низком уровне воды в бачке.

Читайте так же:

Принцип работы сливного механизма в бачке унитаза

Клапан, отвечающий за слив воды, устроен намного проще, чем узел подачи воды. здесь по причине ненадобности отсутствует запорный механизм. Для управления сливным клапаном используют тягу в виде цепочки или штанги.

Унитазы старых моделей сбоку или сверху сливного бачка имели рычаг. Современные модели оснащены кнопкой, которая делает управление более удобным, а внешний вид изделия более привлекательным. Механизм с кнопкой предполагает при ее нажатии полный слив воды из бачка или опустошение наполовину. Работает механизм по следующей схеме: нажатие на кнопку или рычаг приводит в работу заслонку, которой закрыт верхний штуцер, и вода сливается в чашу унитаза. После этого под действием своего веса заслонка возвращается в исходное положение и закрывает клапан слива.
