Советы по изготовлению складного ножа своими руками, этапы работы

Деревянные ножны

Задаваясь вопросом, как сделать ножны для ножа, многие останавливают выбор на деревянном варианте. Ножны из дерева надежны, практичны и очень красивы. Ножны для ножа из дерева украшают росписями. Из используют для хранения клинков в домашних условиях.

Плюсы и минусы материала

Для изготовления данного варианта защиты берут дерево твердых пород. Это могут быть:

  • дуб;
  • бук;
  • орех.

Работать с такими породами очень сложно. Однако, в результате приспособление будет надежным. К тому же есть возможность украшать его декором, красками, росписью по дереву (выжиганием) и так далее. Если ножны планируют одевать на пояс, необходимо дополнительное создание петли для крепления из кожаного материала.

Необходимые материалы и инструменты

Деревянные изделия не имеют вкладышей. Их невозможно будет изъять и почистить. Поэтому для соблюдения безопасности древесина изнутри обрабатывается воском или другим водонепроницаемым составом. Для изготовления ножен потребуются такие материалы и инструменты:

  • дерево для работы (рекомендуются твердые породы);
  • карандаш;
  • линейка;
  • образцовый клинок;
  • стамеска;
  • наждачная бумага;
  • клей для дерева;
  • воск для пропитки.

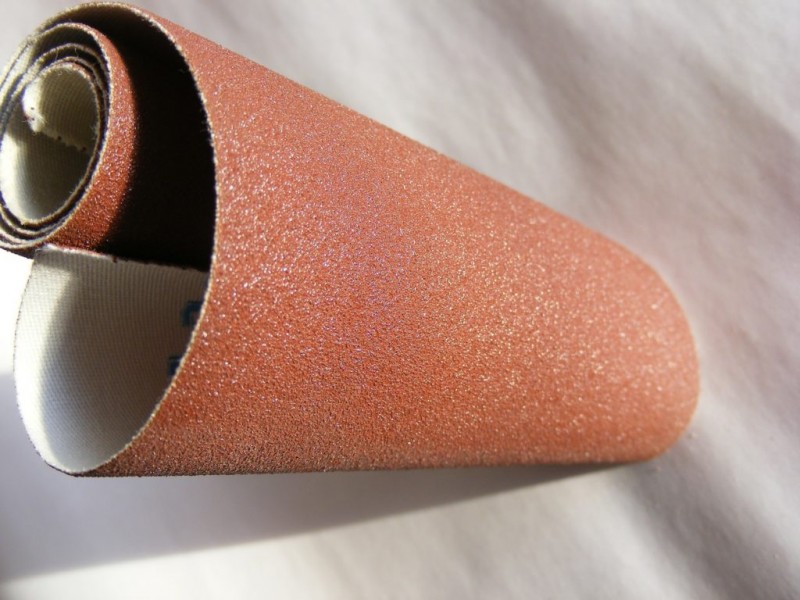

Наждачную бумагу для зачистки нужно брать средней абразивности.

Этапы изготовления

Как делаем ножны для ножа своими руками пошагово:

  1. Берем два куска дерева. Сначала работаем с одним из них. К нему прикладываем нож на такую глубину, на какую планируется вхождение лезвия в чехол.
  2. Обводим контур. Затем периметр увеличиваем на 2 мм для удобства пользования предметом.
  3. При помощи стамески делаем углубления, соответствующие размерам клинка.
  4. В зеркальном порядке те же действия повторяем с другим куском дерева.
  5. Оставив около 5 мм на толщину самого чехла, остаток дерева обрезаем по контуру.
  6. Сердцевина шлифуется наждачной бумагой, обрабатывается воском.
  7. Две половинки склеиваются при помощи клея для дерева.

Делаем эскизВырезаем сердцевину для лезвияСоединяем элементыДелаем эскиз оформленияВыжигаем паяльникомВариант оформления

Последующая обработка

Подготовленные изделия обязательно следует тщательно обработать наждачной бумагой, во избежание попадания заноз при пользовании чехлом. Перед тем, как сделать деревянные ножны для ножа, следует подумать об их пропитке. Желательно обработать их снаружи воском.

Обрабатываем покрытие наждачкой для устранения заноз

Выкидной нож: что это, основные характеристики

Выкидной автоматический или полуавтоматический нож – это орудие, у которого клинок прячется в расположенную в рукоятке нишу и приводится в рабочее состояние с помощью механизма. Последний может быть пружинным, рычаговым, функционировать от нажатия кнопки.

Называется выкидной нож «выкидухой» или «складнем». Их делают для охотников, туристов, бывают также боевые орудия, коллекционные. Клинок такого типа изделий выскакивает из бокового паза черенка, но более удобный фронтальный нож. Его сложнее изготавливать, поэтому и цена инструмента выше.

Изделия можно выточить и самостоятельно, но нельзя делать клинок длиннее 9 см. Потому что более габаритная деталь превращает бытовой ножик в холодное оружие, а на владение им нужно разрешение из полиции.

Устройство выкидного ножа бокового выброса

Устройство стандартного выкидного ножа бокового выброса выглядит так:

  • рукоятка имеет нишу, длиной, соответствующей размеру клинка, и находящуюся на боковой поверхности;
  • внутри черенка спрятан механизм, благодаря которому лезвие выскакивает из паза, описывая полуокружность;
  • если нож выкидной автоматический, есть функция возврата клинка в нишу;
  • у полуавтоматов его приходится сгибать и таким образом помещать на место рукой, но эта конструкция более простая.

Конструкция складного ножа

Как изготовить своими руками

Для изготовления ножа-выкидухи с боковым выбросом нужно иметь:

  • кусок стали для клинка;
  • пружину;
  • болт;
  • алюминий для рукоятки;
  • текстолит для внутренних деталей черенка;
  • эпоксидный клей;
  • штифты либо гвозди, винты.

Потребуются также инструменты для работы с этими материалами. Форма клинка определяется сначала на чертеже, но нужно учесть, что на нем должны быть два паза – для удержания детали в отрытом и закрытом состояниях. Клинок выпиливается болгаркой из зажатого в тисках стального листа, шлифуется. Затем на нем делаются паз и отверстие для оси в зоне «пятки» детали.

Смотрите на виде о том, как сделать выкидной нож своими руками:

Рукоятку делают из двух слоев алюминия, стольких же – текстолита и пластика, которые склеивают эпоксидным клеем. Фиксирующий рычаг изготавливают из стали, в нем должно быть отверстие для оси. В рукоятке тоже просверливают ниши для удерживающих винтов. А внутри должно быть пространство для оси и пружины, их делают сверлом.

Когда все детали будут готовы, выдвижной нож собирают, то есть устанавливают пружину, рычаг, клинок, закрепляют винтами. Металлические составляющие нужно предварительно смазать, чтобы они не ржавели и легко двигались.

Это холодное оружие или нет

Выкидной нож законом определен как холодное оружие, если его клинок имеет длину от 9 см. Это ст.6 федерального правового акта «Об оружии». Все, что не подпадает под приведенные критерии, холодным оружием не является.

Если человек покупает в магазине автоматический складной нож, к нему прилагается сертификат, в котором описаны свойства изделия. То есть дана информация, что оно принадлежит к разряду охотничьих, туристических, бытовых, но никак не боевых.

Умельцы изготавливают кнопочные ножи самостоятельно, и здесь важно, чтобы размер клинка не превышал указанные 9 см. Иначе придется обращаться за разрешением о владении холодным оружием в полицию

Оно же понадобится, если человек хочет купить нехозяйственное изделие с более длинным клинком в магазине. Без разрешения его не имеют права продать.

Доводка и обработка

При помощи наждачной бумаги с мелким зерном можно добиться неплохих результатов. Мелкое в моём понимании — всё то, что мельче Р240 по маркировке. Постепенно меняя наждак, добиваются необходимого качества поверхности клинка.

Что касается обработки, то категорически не рекомендую лакировать изделие, даже акриловым лаком, не говоря уже о нитроцеллюлозном или полиуретановом. Используйте минеральное масло, а в случае его отсутствия — хорошенько разогрейте оливковое и пропитывайте нож им.

Если мы говорим о макете оружия для тренировок, не надо давать ему заточку — просто пройдитесь наждаком. Такой нож можно и лакировать, а лучше покрасить под металлик для пущей схожести с настоящим оружием. Толщина такого изделия должна быть хотя бы 8-10 миллиметров, иначе оно долго не протянет, буквально несколько тренировок.

Помимо дуба, лиственницы или ясеня очень хороший нож бы получился из бакаута — железного дерева. Оно очень твёрдое и плотное (до 1.4 г/см3). И как любая стоящая вещь, таки да, бакаут тонет в воде. Главный его недостаток — он очень дорогой, и достать железное дерево у нас не так просто., т.к. растёт оно в далёкой Аргентине.

Чехол для ножа своими руками из кожи и дерева

Своими руками получится сделать и чехол для ножа из дерева, достаточно лишь следовать инструкции:

  1. Дощечку распилить пополам или взять сразу две.
  2. Вложить между заготовками лезвие ножа и отметить карандашом на торце диаметры устья. Измерить глубину расположения клинка.
  3. С помощью долота или специального фрезеровочного станка сделать углубление под рукоятку ножа. Затем снова приложить нож к дощечке и карандашом прорисовать/перенести на дерево его контуры. Проделать все действия на другой заготовке.
  4. Доскам придается форма будущего чехла, но с учетом того, что в нем нож не должен свободно болтаться. Выпиливание осуществляется лобзиком, напильником или небольшой пилкой.
  5. Обе половинки должны точно соответствовать друг другу, если необходимо, углубления дорабатываются долотом.
  6. Смазать половинки эпоксидным клеем, соединить точно по контурам и прижать тисками, оставить на 24 часа до полного высыхания.
  7. Отшлифовать изделие, нанести на него олифу и оставить на сутки для высыхания.
  8. Фрагмент кожи вырезать по форме ножен, смазать его клеем и натянуть, растянуть по деревянному чехлу, следя за отсутствием складок. Зафиксировать все тисками, но не максимально, и оставить до полного высыхания.
  9. Из кожи изготавливаются петли для крепления ножен на поясе. Они крепятся к чехлу с помощью металлических заклепок.

Смотрите на видео о комбинированных ножнах из дерева и кожи:

Материал для изготовления

Лучшим выбором среди всех сплавов и металлов будет сталь

Следует обращать внимание на маркировку, разные вариации имеют отличия.

Но любая марка должна соответствовать следующим характеристикам:

Стойкость к различным видам коррозии (особенно важно при работе под воздействием воды);
Высокая твердость;
Износостойкость;
Ударная вязкость (не дает материалу крошится).

Легированная сталь более дешевая и практичная, ковать ее будет значительно проще. На данное время в России имеются следующие марки:

  • Х12МФ – штамповая сталь, хорошо затачивается, неплохая ударная вязкость. Единственный минус – сильно боится коррозии. Поэтому ухаживать за ножом придется тщательнее.
  • 95Х18. Очень популярный сплав, благодаря своей прочности (несмотря на твердость 64 HRC).
  • ХВГ – превосходная вязкость и твердость, кромка не будет крошиться при сильном ударе. Относится к инструментальной стали.
  • 40X13 – нержавеющая пружинная сталь, долгая эксплуатация приводит к уменьшению и тресканию кромки лезвия. Ручку для ножа также можно сделать собственноручно, используя следующие компоненты:
  • Дерево. Неповторимый уникальный узор годовых колец придаст красоты и брутальности вашему клинку.
  • Прорезиненный пластик. По-другому он называется софт-тач или мягкая пластмасса. Не скользит в руке, приятен на ощупь.
  • Сталь. Обычно используют листовую сталь толщиной 3 мм. Плюсы – прочность и легкость создания.

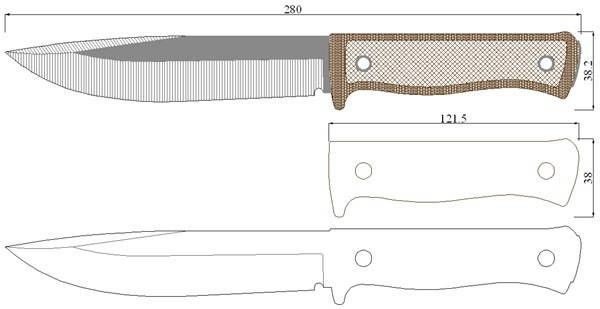

Виды, особенности и чертежи для ножей своими руками

Существует много разновидностей ножей, имеющих различную область применения. От сферы применения клинка зависит его конструкция, форма, материал для изготовления, прочностные характеристики и многое другое. Рассмотрим основные виды и эскизы ножей для самостоятельного изготовления в зависимости от их предназначения.

Видов ножей очень много, поэтому сложно выбрать подходящийФОТО: popgun.ru

Ножи для охоты

Наверное, это самый древний и востребованный вид холодного оружия. Охотничьи ножи использовались для схватки с диким зверем и разделки добычи. К ним всегда предъявлялись высокие требования:

  • удобство в обращении;
  • сталь должна быть высококачественной, износостойкой и длительное время сохранять заточку. Лучший, хоть и дорогостоящий вариант — дамасская сталь или булат;
  • рукоять изготавливается только из прочного дерева;
  • нет нужды в большой гарде, мешающей разделке туши;
  • оптимальные параметры: длина и ширина клинка — 100-140×30 мм, обух — 3-4 мм, а твёрдость стали не менее 58 HRC.

Все эти характеристики обязательно нужно учитывать, делая охотничий нож своими руками. Клинки для охоты часто являются гордостью владельца. Они украшаются тематическими сценами, узорами, а рукоять изготавливается из кости диких животных.  Некоторые охотники собирают коллекции ножей.

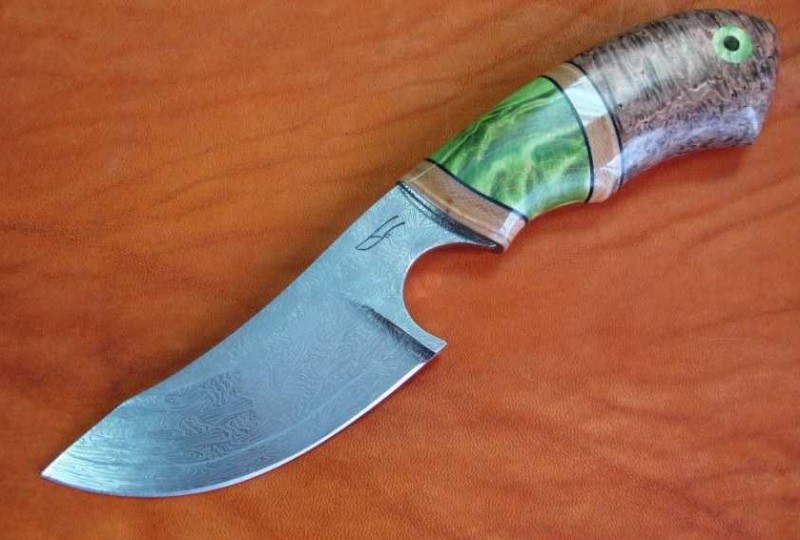

Некоторые охотничьи ножи можно назвать произведением искусстваФОТО: rusknife.comСоздание эскиза и чертежа – один из главных этапов изготовления ножаФОТО: popgun.ruПростейший чертёж с размерамиФОТО:rusknife.com

Посмотрите видео о том, как сделать охотничий нож своими руками в домашних условиях.

Watch this video on YouTube

Кухонные ножи

Нож — обязательный предмет для любой кухни. Им пользуются и домохозяйки, и шеф-повара именитых ресторанов. Для выполнения повседневных задач достаточно 3 ножей, но встречаются наборы из более, чем 10 предметов, каждый из которых предназначен для определённой работы: резки овощей, мяса, хлеба и т.п.

Для изготовления кухонных клинков изначально использовался металл, к которому предъявлялись определённые требования. Он должен быть прочным, не окисляться и являться пригодным к домашней заточке. Современные ножи теперь изготавливают и из керамики. Такие модели отличаются высокой твёрдостью, долго сохраняют заводскую заточку, но они довольно хрупкие и могут разбиться при падении на керамическую плитку или цементную поверхность. Облицовка рукояти домашних кухонных ножей в основном изготавливается из пластика, но также применяется и прочная древесина твёрдых пород.

Разновидности кухонных ножейФОТО: aggweb.ruКухонная «тройка» от именитого бренда стоит довольно дорогоФОТО: img.best-kitchen.ruСделанные своими руками кухонные ножиФОТО: i.pinimg.com

Ножи для туризма и выживания

В туристическом походе или на рыбалке не обойтись без хорошего ножа. Отправляясь на природу, часто приходится сталкиваться с различными проблемами, которые поможет решить качественный, правильно подобранный клинок. Хороший туристический нож — это:

  • возможность с лёгкостью рубить ветки различной толщины, разрезать стропы и канаты;
  • обязательно фиксированный клинок;
  • широкое лезвие и толстая рукоять;
  • клинок должен изготавливаться из мягкой нержавеющей стали для простоты заточки в походных условиях;
  • рукоять из пластика, прорезиненная и ребристая, чтобы исключить соскальзывание.

Разновидности туристических ножейФОТО: rusknife.com

Ножи для выживания являются производной от туристических моделей. Они дополнительно укомплектовываются специальными приспособлениями (мультитулы), которые должны помочь человеку в экстремальных условиях. Однако часто из-за погони за максимальной многофункциональностью страдает качество изделия.

Ножи для выживания в экстремальных условияхФОТО: outlivetheoutbreak.com

Боевые ножи

Боевым считается нож, предназначенный для поражения противника в рукопашном бою, состоящий на вооружении в армиях разных стран. Кроме выполнения основной задачи, подобные клинки могут использоваться для окапывания, резки проволочных заграждений, рубки ветвей и т.д. Отличительными чертами ножей, используемых военными, являются:

  • двусторонняя или полуторная заточка;
  • овальное сечение рукояти;
  • длина всего изделия составляет 220-320 мм;
  • остриё на одной линии с обухом клинка и рукояти;
  • усиленная гарда;
  • удобство извлечения одной рукой;
  • антибликовое покрытие.

Серия боевых ножейФОТО: unpictures.ru

Как сделать кнопочный выкидной нож своими руками

Кнопочный выкидной нож, только на первый взгляд сделать очень сложно. Но на самом деле, если тщательно разобраться в его устройстве, и иметь дома необходимое оборудование и материал, то изготовить самостоятельно нож-выкидуху, не представляет особых проблем. Как театр начинается с вешалки, так и каждое изделие (независимо от своей сложности) – начинается с чертежа.

Возьмите лист бумаги или картона и нарисуйте на нем нож. Если ваш талант художника пока еще глубоко зарыт, то просто обведите контур ножа с готового изделия. Вырежьте отдельно из картона форму лезвия будущего выкидного ножа. Прикрепите его с помощью булавки к эскизу вашего нарисованного ножа и прикиньте, как будут взаимодействовать его составляющие.

Сделайте всю необходимую разметку.

Возьмите металлическую полоску, которую вы планируете использовать для изготовления лезвия и перенесите на нее эскиз, используя шаблон лезвия. Теперь можно начать обработку лезвия на наждаке. Хочется сказать, что сейчас для домашнего пользования, можно купить любое оборудование. Начиная от наждачного станка и заканчивая мини-токарным станком.

Если у вас нет хотя бы наждака, то не стоит и начинать делать, такое не слишком-то простое, изделие, как выкидной нож. Впрочем, самые упертые, могут использовать: ручную дрель, самодельное точило на моторчике от вентилятора, напильник, ножовку по металлу и набор надфилей. Это дольше, но не хуже.

Так же можно использовать для лезвия выкидного ножа, старые кухонные ножи.

После того, как вы обработали будущее лезвие на наждаке, придав ему необходимую форму и заточку, зажмите заготовку в тисках и начните ее шлифовку.

Сначала делаем черновую обработку алмазным надфилем, затем чистовую обработку – мелким брусочком.

Отпилите лишнюю часть стальной полосы от вашего лезвия и просверлите на нем центральное отверстие на сверлильном станке. Обработайте на наждачном станке торец лезвия.

Делаем на одном из них предварительную разметку по эскизу, и зажимаем оба кусочка в струбцины. Нас опять ждет увлекательная работа на наждачном станке. Обрабатываем за тем торцы заготовок ручки выкидного ножа напильником, чтобы придать обеим половинкам полную идентичность. Накладываем лезвие на заготовку ручки и зажимаем струбциной.

По центральному отверстию лезвия просверливаем обе половинки ручки.

Выпиливаем из стальной полоски еще одну деталь, называемою пружиной. Обрабатываем ее и пропиливаем на ней по эскизу необходимые отверстия. Теперь приложив пружину к ручке выкидного ножа, сверлим отверстия. Не забывайте снимать фаски с наружной части отверстий.

Керним на ручке отверстия под кнопку и фиксатор пружины. Теперь высверливаем их тонким сверлом. Надфилем обрабатываем до необходимых размеров. Для крепления накладок можно использовать бронзовые втулочки.

Вставляем их в боковые пластинки и заклепываем с внутренней стороны.

Теперь можно собрать всю нашу конструкцию выкидного ножа. Нарезаем из проволоки или гвоздей кусочки для наклепок. Клепаем. Клепки стачиваем напильником для получения однородной поверхности.

Выпиливаем в лезвии алмазным надфилем прямоугольное отверстие. Теперь с помощью токарного станка сделаем ось. При желании можно обойтись и без токарного станка, используя напильники.

Подгоняем лезвие под фиксатор, выпилив прямоугольные пазы. Делаем п-образный фиксатор. Вставляем фиксатор в рукоять ножа выкидушки. Теперь нам нужна пружинка для фиксатора. Можете выпилить ее из стальной ленты.

Закрепите пружинку фиксатора с помощью болтика. Теперь нажимая фиксатор, вы почувствует, что пружинка стремится вытолкнуть его обратно. Выталкивающую лезвие пружину можно использовать от автомобильного стартера.

Шлифуем лезвие до зеркального блеска пастой Гоя.

Обработаем окончательно напильником. Все детали у нас имеются, можно приступать к сборке выкидного ножа. Вставляем лезвие, ось, взводим выкидную пружину, вставляем кнопочку, соединяем накладки, завинчиваем их болтиками.

Выкидной нож готов.

Конечно, приведенных фотографий и моего краткого описания очень даже не достаточно для выполнения работ по изготовлению выкидного ножа. Поэтому я привожу ссылку видео на ютубе, http://youtube.downloader.com.ru/KiD2Cf8ammA  где очень подробно и пошагово мастер описывает, как он делает этот выкидной кнопочный нож. Все фотографии взяты именно с этого видео. Считайте эту статью просто ознакомительной.

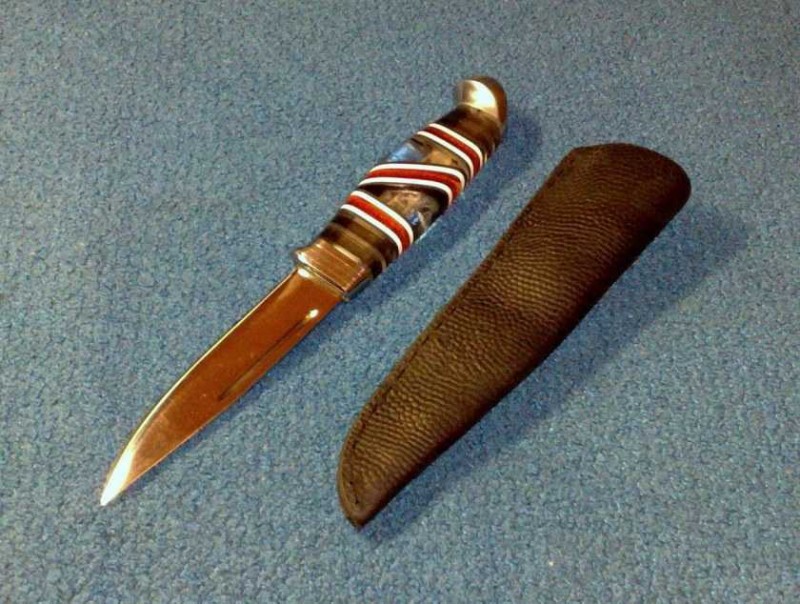

Изготовление ножен

Ножны обычно идут в комплекте к любому ножу кроме кухонного. Ножны служат для хранения, ношения и защиты клинка. Они способны защитить от преждевременного затупления, возникновения коррозии, служат дополнительной мерой безопасности от непреднамеренного травмирования.

Помимо этого, учитывая то, что ножны можно изготовить практически из любого прочного материала, и украсить на любой вкус, ножны также служат предметом гордости их владельца.

К тому же, готовые ножны очень непросто подобрать к уже имеющемуся ножу, часто они не совпадают в размерах. Как сделать ножны для ножа своими руками?

Для изготовления ножен в бытовых условиях походят дерево, кожа, пластик, плотная ткань, металл. Способ изготовления ножен зависит от выбранного материала, а так как их существует множество, то и способы изготовления довольно разнообразны.

С полными инструкциями можно ознакомиться в Сети, по запросу, как изготовить ножны и нож своими руками, видео и фото, в подробностях описывающие процесс, находятся в Сети в большом количестве.

Фальшион

Чертеж для фальшион кстати тоже довольно сложный. Фотографии маленького размера для того, чтобы вам было удобно смотреть их с мобильного телефона. Чтобы посмотреть и распечатать реальные размеры чертежей вам нужно загрузить архив с Яндекс Диска.

Как-то раз мне захотелось купить нож-бабочку, известный так же как “балисонг”. Но потом я решил, что можно ведь и не тратить деньги, а сделать этот инструмент самостоятельно. Поэтому я принялся за поиск инструкций по его сборке во всемирной сети. Таких руководств оказалось очень много, но большая часть их являла собой описания картонных самоделок и моделей из палочек от мороженного. В действительности полезный материал найти было непросто, и из-за этого было решено, что в итоге я сам выложу в интернет свою версию того, как изготовляется нож-бабочка своими руками.

На заметку нашим умельцам. Предлагаем посетить сеть магазинов Домаркет, где найдете для себя широкий ассортимент товаров для всей семьи, товары для дома по отличным ценам.

Что потребуется для изготовления

Планируя самостоятельное изготовление ножа, следует учитывать, что сделать универсальный клинок невозможно. К примеру, туристические предназначены для грубой работы, и разделать с их помощью дичь не получится. Охотничьи должны быть острыми и твердыми, чтобы на клинке не образовывались зазубрины при случайном ударе о кость.

Эксплуатационные характеристики и сфера использования будущего изделия напрямую влияют на тип стали, который следует выбрать для изготовления.

Сталь должна быть твердой, хотя этот показатель достигается в процессе термообработки в определенном режиме. Кроме того, материал должен быть умеренно вязким, чтобы клинок обладал устойчивостью к выкрашиванию и хрупкому разрушению. Также следует учитывать, что сталь должна быть устойчивой к коррозии и износостойкой, ведь в дикой природе у вас не будет возможности заточить или качественно почистить клинок.

Необходимые материалы

Изготовление качественного охотничьего ножа требует правильного подбора материалов. К примеру, такой клинок можно сделать из рессоры, ведь подобная сталь как нельзя лучше подходит для данной цели по своим характеристикам (рисунок 3).

Если у вас нет возможности достать качественную сталь, вы всегда можете переплавить кусок полотна из ножовки по металлу или переточить другой клинок.

Самой подходящей для изготовления ножа с рукояткой из дерева считается сталь 1095 или 1070. Из других материалов вам понадобится бумага и ручка (либо уже готовый шаблон клинка), материал для изготовления ручки, а также медные или латунные штифты, с помощью которых рукоятка будет соединяться с лезвием.

Рисунок 3. Необходимые чертежи и материалы

Опционально, вы можете сделать рукоятку ножа из камня, а лезвие – из сверла, но в данном случае готовое изделие может оказаться слишком тяжелым.

Какой инструмент понадобится

Если с материалами для изготовления миниатюрного охотничьего ножа проблем обычно не возникает, то к подбору инструментов для работы придется отнестись более тщательно. Это требование касается и изготовления кухонных ножей, и клинков, которые используются туристами, рыбаками или охотниками.

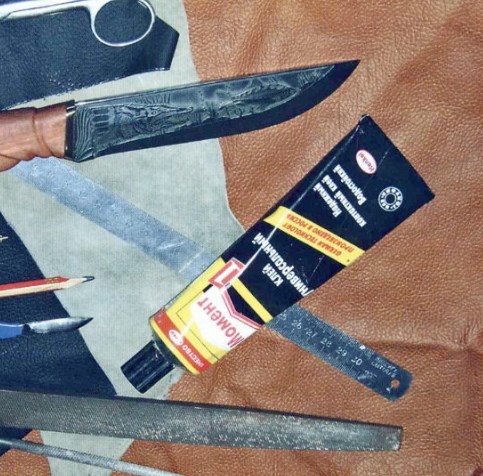

Рисунок 4. Все необходимые инструменты нужно подготовить заранее

Чтобы все процессы изготовления прошли успешно, вам понадобится монтажный стол с тисками, наждак для шлифовки, набор напильников и дрель с победитовыми сверлами, наждачная бумага различной зернистости, несколько абразивных брусков и алмазных надфилей, набор стамесок и молотков и другие мелкие инструменты.

Кроме того, вам потребуется ленточный шлифовальный станок, печь или другое аналогичное приспособление для закалки клинка и льняное масло для пропитки материала ручки. Естественно, заранее нужно подготовить чертежи с размерами готового изделия (рисунок 4).

Макет складного ножа

Итак, если человека интересует вопрос, как собрать складной нож
, то сделать это возможно даже не имея специальных навыков. Главное в этом процессе — это учитывать все установленные параметры и придерживаться всех правил выполнения такого процесса. Первое, что нужно сделать, начиная с изготовления ножа — это выполнить набросок будущего приспособления на бумаге. Можно также использовать специальные графические редакторы. Самым оптимальным вариантов для вырезания шаблона для будущего клинка ножа является картон, поскольку он более прочен, чем бумага. Более того, из картона можно вырезать все составляющие будущего ножа, после чего скрепить картонный клинок и рукоятку винтом с гайкой, для этого в картоне нужно прорезать отверстие под ось. Такой подход поможет понять, насколько пропорциональными являются элементы ножа, и как будет закрываться изготавливаемое приспособление.

Помимо этого, выполнение картонного макета ножа поможет правильно подобать форму пятки клинка, а эта часть, как известно чрезвычайно важна для комфортного и практичного использования ножа. Узнать, как должна выглядеть опорная часть пятки можно просмотрев складной нож своими руками видео
. Видео поможет убедиться в том, что пятка клинка выполнена действительно правильно и имеет необходимый угол скоса, оптимальным считается угол в 7-9 0 . После этого необходимо выполнить эскиз линейного замка ножа, как известно в его основе лежат три точки, которые образуют треугольник. Каждая точка линейного замка имеет свое назначение:

  • для установки поворотного штифта;
  • для монтажа штопорного штифта;
  • контактная зона опорных плоскостей пятки клинка и прижимной пластины, то есть стопора.

Стоит отметить, что именно боковая сила давления стопора фиксирует клинок в закрытом положении, других элементов выполняющих такую функцию в данной конструкции ножа нет

Именно поэтому чрезвычайно важно вмонтировать небольшой стальной шарик от подшипника в стопор, он станет дополнительным фиксатором закрытого клинка и соответственно обезопасит использование ножа. Очень важно правильно подобрать расположение шарового фиксатора, поскольку он этого зависит функционирование всего замка ножа

Отметив на картонном макете клинка и стопорной пружины место расположения шарового фиксатора, нужно убедиться в том, что он будет плотно там размещаться, и не будет мешать складыванию ножа. После этого, необходимо определиться с крепежами, которые будут стягивать между собой плашки. Не рекомендуется использовать крепежи с большими головками и располагать их слишком близко к краю рукоятки. Обусловлено это тем, что впоследствии может появиться необходимость установить между креплениями проставку или трубчатые стойки.

Самые простые самодельные ножи

Самодельные ножи, максимально простые, получают из:

  • ножниц разного размера;
  • штыковой лопаты;
  • старого ножа;
  • пил, ножовок;
  • автомобильных рессор.

Можно даже изготовить изделие из достаточно толстой палки. Простейший в исполнении вариант – самодельный нож с деревянной ручкой. А если использовать в качестве основы напильник, можно обойтись в работе и без электроинструментов.

Смотрите на видео о том, как сделать нож из подшипника:

Из ножниц

Из ножниц может получиться даже 2 ножа для хозяйственных нужд, если их:

  • разделить на 2 части, вытащив из центра крепление;
  • взять одну половинку, обработать клинок на точильном станке до нужной толщины (тупая сторона – обух, более острая – лезвие);
  • сделать спуски, заточить острый край;
  • изготовить из дерева подходящие по размеру накладки, выполнить в каждой углубления, соответствующие толщине металлической части рукоятки;
  • присоединить деревянные детали с помощью клея и крепления, ввинчивающегося в оставшееся от ножниц отверстие;
  • придать рукоятке окончательную форму, зачистить от «заусенцев», отшлифовать.

Нож получится с кольцом у головки черенка, оставшимся от ножниц.

Из куска металла

Из куска металла, если он достаточно большой, можно изготовить изделие любого типа. Сначала готовят эскиз на бумаге, потом по этому лекалу вырезают заготовку. Обрабатывают ее на станке, приводя клинок в нужный вид. На хвостовике сверлят 2 отверстия для болтов.

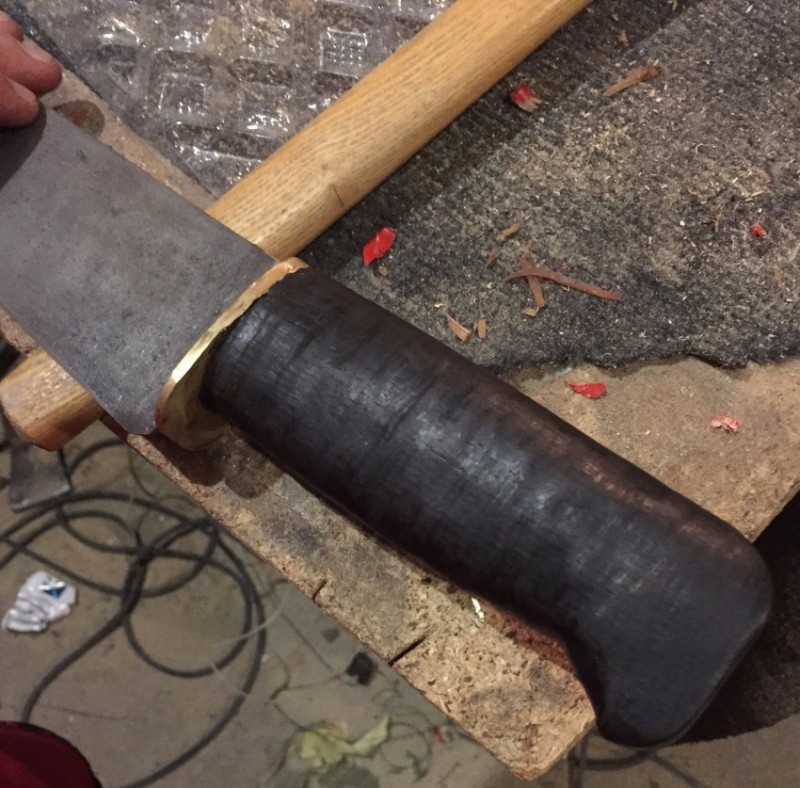

Если металл нуждается в закаливании, делают это с помощью кузнечной печи, выполняют отпуск стали. Очистив, шлифуют и полируют металлическую часть. После вырезания накладок их присоединяют к рукоятке, используя производственный клей и металлические крепящие элементы. Если они торчат, эту часть следует срезать и отшлифовать, чтобы не мешали держать нож.

Из лопаты

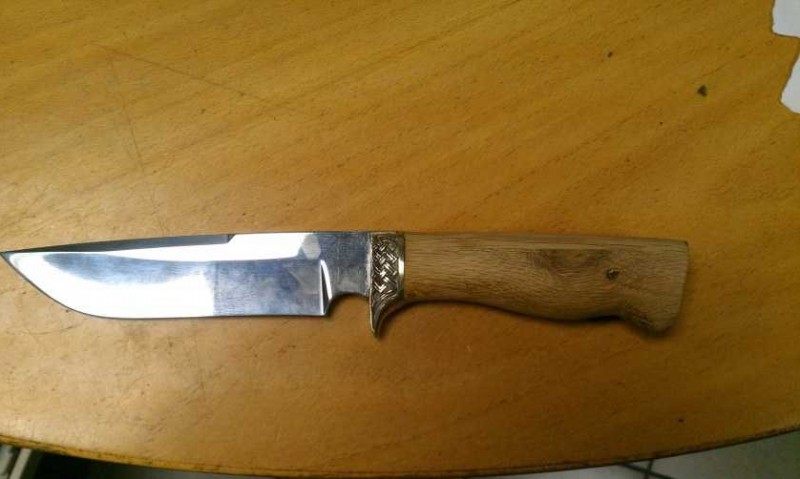

Из лопаты можно изготовить нож любого вида, если им не придется резать очень твердые предметы. Потому что обычно эта сталь невысокого качества, легко гнется, даже если инструмент штыковой. Этапы изготовления не отличаются от того, что было описано выше. Но из-за хрупкости металла его обязательно нужно закалять. А рукоятку следует делать с деревянными накладками длиной, как у хвостовика.

Из старого ножа

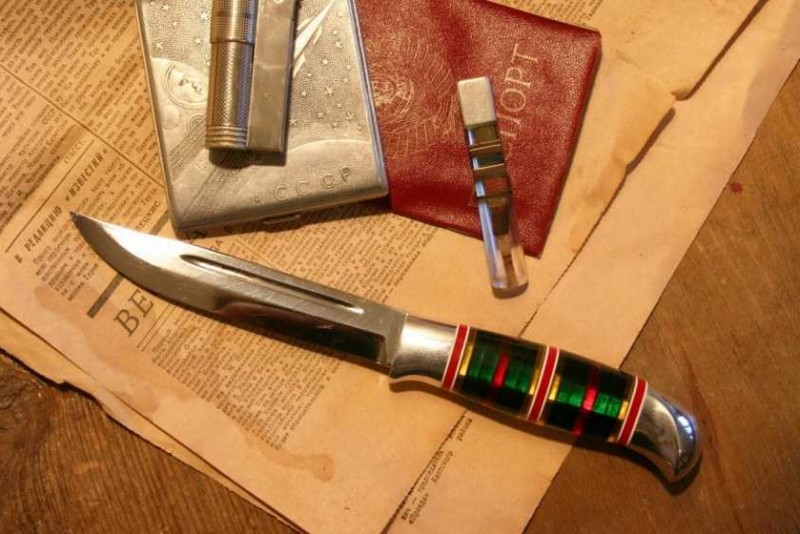

Из старого ножа можно сделать новый инструмент, если просто заменить накладки черенка. Для этого изделие придется разобрать. Можно изменить вид, значит, и назначение орудия, если оно достаточно большое. Стоит только вырезать клинок другой формы и объединить его с обновленной рукояткой. Сталь закаливать не обязательно, так как она уже прошла термообработку на заводе.

Из палки

Из палки, то есть сучка диаметром 3-4 см, можно изготовить достаточно острое орудие:

  • отрезать кусок примерно 15 см длиной;
  • выточить на токарном станке клинок около 6 см, остальные 9 см будет черенок;
  • истончить острый край, используя станок с наждачной насадкой;
  • довести лезвие до максимально возможной остроты с помощью абразивного бруска.

Изделие не сравнится по качеству с металлическим, но им вполне можно резать.

Из других подручных материалов без инструментов

Нож можно изготовить из подручных материалов и, помимо упомянутых выше, из:

  • механической пилы, полотно которой отличается хорошими режущими свойствами;
  • ножовки по дереву, из нее получаются достойные кухонные инструменты;
  • автомобильной рессоры, требующей расковки и термообработки;
  • большого сверла, но его тоже нужно нагревать и придавать нужную форму.

После переделки подручного материала в плоский лист технология изготовления все та же:

  1. чертеж на бумаге;
  2. вырезание металлической заготовки;
  3. затачивание, закаливание, доводка;
  4. изготовление рукоятки, сборка.

Образец чертежа ножа на бумаге

Нож без инструментов типа ленточной пилы, шлифовальной машины можно сделать из напильника. Его достаточно нагреть паяльной лампой и дать остыть, чтобы металл поддавался обработке ножовкой. Ею и придается нужная форма заготовки. Потом проводится термообработка, шлифовка ручным инструментом и наждаком. И можно собирать изделие.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
