Почему в сантехнике размеры в дюймах?

Дизайн и размеры сантехнических люков

Стандартный ревизионный люк имеет квадратную или прямоугольную форму, но при необходимости можно найти или заказать модель любой конфигруации. Встречаются круглые изделия, напоминающие по форме иллюминаторы, овальные, трапециевидные.

Некоторые умельцы изготавливают люки самостоятельно, и иногда они отличаются небанальным дизайном. Размеры сантехнических люков для ванной и туалета могут быть самыми разными – от миниатюрных конструкций с параметрами 100х100 мм до 800х500 мм.

Небольшие различия в дизайне обычно обусловлены габаритами конструкций. Способы установки разных моделей тоже примерно одинаковые: люк монтируют в проем с помощью саморезов или специальных клеевых составов.

При выборе размеров сантехнического люка для ванной и туалета нужно ориентироваться на величину ниши. Если ниша уже есть, необходимо замерить проем и искать модель нужных параметров.

Если она только планируется, имеет смысл сразу же спроектировать ее стандартных размеров, чтобы не возникло проблем с выбором люка. При поиске скрытой модели, помимо габаритов ниши, нужно заранее знать размер плитки.

Желательно, чтобы на дверце помещалось целое число плиток, чтобы не пришлось подрезать. В противном случае люк будет заметен на стене из-за несоответствия плиток. За пределы дверцы плитка должна выступать на 0.5 см, а со стороны петель не более чем на 5 см.

Как правильно выбирать люки-невидимки с учетом всех параметров, рассказывает специалист:

Требования к санитарным узлам для инвалидов

Размеры санузла для МГН должны позволять разместить необходимое санитарно-техническое оборудование и обеспечить комфортные условия для инвалидов колясочников.  Помещения сложной формы исключаются, перемещение в них для колясочников затруднительно. Нормы проектирования на этот вопрос точно не отвечают, но размеры определяют с учетом размещаемого оборудования (поручни и вспомогательные элементы) и сантехнические приборы (умывальник, унитаз и т.д.) и обеспечить удобный доступ к ним маломобильных групп населения. Квадратная форма тоже не является оптимальной, т.к. при установке оборудования используется поверхность стен.

Пол необходимо вывести в одном уровне с поверхностью пола смежных помещений.

Если имеется перепад высот между смежными помещениями (коридором, холлом), необходимо устройство пандуса. Размер входного проема — не менее 90см. При более узком проеме невозможен доступ на коляске.

План санузла для МГН

Двери выбирают с открытием наружу. Двери оборудуются специальной маркировкой в виде рельефных знаков на высоте 1,35 м от уровня пола. Санузел для инвалидов оборудуется тревожной сигнализацией.

План развертки санузла

Кнопка тревожной сигнализации располагается на доступном расстоянии от сантехнического оборудования (унитаза, душевого поддона) на высоте 90 см от пола. Над входом размещают световые сигналы оповещения.

Развертка туалета по оси 1-1

Они срабатывают при нажатии тревожной кнопки сигнализации. Удобно размещение в помещении для МГН нескольких безпроводных кнопок вызова. Мигание оповещающего сигнала сообщает о вызове дежурного персонала. Тревожный сигнал передается дежурному персоналу и на пост охраны.

Развертка по оси 2-2

При размещении уборной для МГН необходимо учитывать то, какие помещения размещены выше и ниже. Помещения с мокрыми процессами рациональнее размещать поэтажно один над другим. Это упрощает процесс прокладки коммуникаций и сокращает протяженность.

Развертка по оси 3-3

Также необходимо предусмотреть систему вентиляции. Недопустимо размечать санузлы над электро щитовыми. Нежелательно, с точки зрения эксплуатации здания, размещать уборные над кабинетами с большим скоплением людей (холлами, вестибюлями, залами и т.д.).

Развертка по оси 4-4

Если под санузел для инвалидов не отводится отдельного помещения, предусматривают оборудованную кабину в общий туалет. Размеры регламентированы:

1. Ширина не менее 1,65м., глубина — 1,8м., без душевого поддона.
2. 2,2м. на 2,25м., при установке душевого поддона.

При размещении сантехнического оборудования необходимо предусматривать свободное пространство шириной не менее 1,4м для удобного разворота коляски. При размещении отдельной специальной оборудованной кабины в общем санузле, необходимо учитывать, что посетителей в инвалидной коляске сопровождают люди противоположенного пола, поэтому при организации входа в такую кабину желательно предусмотреть тамбур, отделяющий вход в кабину от общего санузла.

Условно, туалет можно разбить на функциональные зоны: размещения оборудования, зону для движения коляски и зоны пересадки к оборудованию. Исходя из размещения в помещении этих зон, определяется правильное расположение оборудования.

При грамотном и компактном размещении необходимых элементов при функциональной организации пространства будет обеспечен минимальный размер санузла. На него влияют габариты принятого в проекте оборудования и их размещение.

Разновидности фитингов для ПВХ канализации

Рассмотрим разновидности фитингов для внутренней канализации,  оборудованных резиновым уплотнительным кольцом:

1. Муфта – используется для соединения двух параллельных труб между собой, также существуют ревизионные муфты, в которых предусмотрено открываемое окошко для очистки системы.
2. Редукция (переходник между разными диаметрами) – применяется для стыковки труб, размеры которых не совпадают, а также для соединения чугунных изделий с пластиковыми.
3. Тройник – позволяет выполнить параллельное либо наклонное ответвление от основного трубопровода, выпускаются с углом наклона 45, 65 и 90 градусов.
4. Двухплоскостная крестовина – выполняет два перпендикулярных ответвления на трубы идентичных либо отличающихся диаметров, углы наклона – 45 и 90.
5. Одноплоскостная крестовина – используется для обустройства двух параллельных ответвлений, углы 45 и 90. С помощью крестовин чаще всего подводятся сливные трубы от ванн, моек и сантехнических приборов к основному стояку.
6. Отвод – позволяет выполнить поворот в укладке двух параллельных труб, углы 30, 40 и 90 градусов.
7. Компенсационный патрубок – используется при проведении ремонтных работ для замены поврежденного участка трубопровода, который предварительно вырезается.
8. Заглушка – перекрывает транспортируемую жидкость при проведении ремонта либо ревизии трубопровода.
9. Аэратор (канализационный клапан) – устанавливается на верхнюю торцевую часть канализационного стояка, блокирует выброс канализационных газов в помещение через унитаз, что может происходить вследствие воздушного разряжения внутри стояка, при котором водяной гидрозатвор высасывается из сифона.

Разновидности канализационных фитингов

Для монтажа наружной канализации, помимо того же сортамента соединительных элементов, что и при укладке внутренней системы, применяются следующие виды фасонных конструкций:

• обратный клапан – предназначен для блокировки обратного хода циркулирующей жидкости в наружном трубопроводе, им в обязательном порядке комплектуются трубы уложенные с уклоном менее 2 см;
• двухколенный сифон – соединяет две параллельные трубы, образуя изгиб на месте стыка, что создает препятствие для обратного хода канализационных газов.

Размеры канализационных фитингов и рекомендации по монтажу

Технические требования и размеры соединительных фитингов из ПВХ приведены в следующих нормативных документах:

• ГОСТ №18559 – для безнапорной канализации;
• ГОСТ №52135 – для напорных систем.

Размеры фитингов должны быть подобраны в соответствии диаметром используемых труб. На рынке представлены следующие типоразмеры фасонных конструкций для наружной канализации:

• муфты – диаметр 110-400 мм (ревизионная муфта до 315 мм), длина 12-33 см;
• отводы – ∅ 110-400 мм, расстояние между раструбами 1.5-9 см;
• тройник на 450 – ∅ 110-400, длина боковых раструбов 14-53 см, высота от торцевой части до начала выступа раструба – 14-50 см;
• обратный клапан- ∅ 110-250, длина от 30 до 52 см;
• двухколенный сифон – ∅ 110-200 мм, длина 51-82 см.

Обратный канализационный клапан

ПВХ фитинги для монтажа внутренней канализации имеют диапазон диаметров от 50 до 200 мм. Для крепления труб на стенах применяются пластиковые хомуты, которые усаживаются на несущую конструкцию с помощью двух анкеров.

Монтаж и соединение пластиковых трубопровод необходимо выполнять с соблюдением следующих требований:

1. Нарезка ПВХ труб больших размеров выполняется посредством специального инструмента – трубореза, который может быть заменен болгаркой либо ножовкой. Главное, чтобы срез был перпендикулярным оси трубы, поскольку герметичное соединение невозможно выполнить при наличии зазоров в месте стыка.
2. После резки кромку трубы необходимо очистить от заусениц с помощью напильника и наждачной бумаги.
3. При использовании склеиваемых фитингов стыкующиеся участки необходимо предварительно обезжирить, после чего можно наносить клей. Состав наносится равномерным слоем с помощью кисти, излишки клея при стыковке конструкций удаляются ветошью.
4. Если применяются фитинги с резиновым уплотнением контактирующие поверхности перед монтажом нужно покрыть силиконовым герметиком, что снизит риск образования протечек. Устанавливать трубу нужно не до упора, а так, чтобы образовывался компенсационный зазор в 1 см. Вам потребуется выполнить предварительную стыковку и сделать на трубе пометку границы вхождения.

Технология раструбного соединения канализационных труб

Если соединение труб с помощью фитингов выполнено правильно, канализационный трубопровод не будет требовать ремонта на протяжении всего срока эксплуатации.

Какое напольное покрытие выбрать

Для эргономичности санузла очень важно правильно подобрать напольное покрытие. Пол не должен быть скользким, так как это может привести к несчастным случаям. Основные виды материалов, которые используют в ванных и туалетных комнатах такие:

Основные виды материалов, которые используют в ванных и туалетных комнатах такие:

Плитка в туалете

• Нескользкая керамическая плитка;
• Ламинат;
• Линолеум.

Выбирать необходимо очень тщательно. Она должна иметь чуть шероховатую структуру, чтобы не было скольжения при намокании. Обычно итальянская керамическая плитка намного качественней отечественной и срок службы у нее больше. У напольного покрытия из плитки много преимуществ:

• Такое покрытие стойкое к истиранию, его можно без опаски мыть и чистить;
• Влагостойкость;
• Долговечность;
• Красивый внешний вид.

Недостаток всего один – керамическая плитка боится механических повреждений, на нее нельзя ронять различные предметы, так как она может безвозвратно испортиться.

Выбрав для ванны ламинат, получают красивое напольное покрытие, которое может имитировать дерево дорогих пород. Уложить в санузле ламинат сможет даже начинающий мастер, главное хорошо подогнать стыки. Если стыки плохо подогнаны, то в них может попадать влага и ламинат будет деформирован и испорчен. Поверх ламината желательно стелить специальные коврики, такое покрытие становится скользким при попадании воды.

Линолеум санузла

Можно застелить в санузле линолеум. Это напольное покрытие недорогое, красивое, не боится влаги, его легко настелить на пол. Однако при намокании линолеум очень скользит, поэтому также необходимо использовать специальные коврики для ванных комнат.

Хорошо зарекомендовали себя теплые полы в санузлах, особенно это актуально для совмещенных туалетов с ванной. На такие полы приятно становиться босыми ногами и при этом не требуется дополнительный источник отопления в помещении.

Диаметры труб

Многие, рано или поздно, сталкиваются с тем, что где-то далеко от города понадобился кусочек новой трубы или фитинг для ремонта старой системы. А вот как узнать какой диаметр сейчас имеется в системе и что сказать продавцу при покупке?

Для того чтобы сэкономить ваше время, посмотрите вот этот ролик:

А для тех кто ролик уже посмотрел или посмотреть возможности не имеет, сразу перейдём к делу.

Самые популярные диаметры труб:

1/4 — 8 мм Одна четвёртая дюйма — восемь миллиметров 3/8 — 12 мм Три восьмые 1/2 — 15 мм Одна вторая 3/4 — 20 мм Три четверти 1 — 25 мм Один дюйм 1 1/4 — 32 мм Дюйм с четвертью 1 1/2 — 40 мм Полтора дюйма 2 — 50 мм Два дюйма

Имея эти данные, вы с лёгкостью сможете прикинуть диаметры металлических труб, которые считаются по внутреннему диаметру, даже обычной линейкой или рулеткой. Мы не точим эти диаметры, потому нам достаточно плюс-минус один миллимтер для понимания диамтера.

Все полимерные трубы считаются по внешнему диаметру.

Самые популярные диаметры: 16 мм 20 мм 25,26 мм 32 мм

Для того чтобы вам с лёгкостью понять какая металлическая труба перед вами, я предлагаю сделать простой шаблон из плотной бумаги (картон, визитка, упаковка, обложка журнала, рекламный буклет)

Эти диаметры не путать с размерами из «таблицы» выше

На следующей картинке, внешние диаметры металлических труб, для определения диаметра в дюймах и в миллиметрах

Например, если внешне труба выходит 20 мм, то исходя их картинки ниже, это 1/2 дюйма. Если мы обратимся к первой таблице, то 1/2 дюйма это 15 мм. Зачем весь этот сыр-бор, спросите вы? А всё просто. Перед нами металлическая труба которую мы видим с внешней стороны, а они меряются по внутренней. Не разрезав её, мы не можем определить её внутренний размер. И вот чтобы её не резать мы замеряем её наружный диаметр и по таблице смотрим чему эта цифра равна.

Всё условно и вам этого достаточно для покупки нужной резьбы или трубы:

Берём лист, ручку, любую линейку и ножницы:

Рисуем отметки, например 26 мм (взято их картинки над этим фото):

Рисуем линии и отрезаем:

Ставим на трубку:

Подходит? Обращаемся к картинке с размерами, где написано, что 26 мм, это 3/4 дюйма. А три четверти дюйма, это 20 мм. Значит нам надо купить трубку или фитинг размером 3/4 дюйма или 20 мм. Давайте этот же шаблон прикинем к трубке 1/2 дюйма или 15 мм:

Рисуем под эту трбу. Что у нас там следующее по списку? 1/2 дюйма или 15 мм. Сморим нашу картинку, внешний диаметр 20 мм. Делаем всё тоже самое:

Теперь всё сходится:

При необходимости сделайте себе шаблон по этому примеру опираясь на размеры которые я вам дал и всё у вас получится! ))

Диаметры труб Диаметры труб Многие, рано или поздно, сталкиваются с тем, что где-то далеко от города понадобился кусочек новой трубы или фитинг для ремонта старой системы. А вот как узнать какой диаметр сейчас

Стандарты и нормативы для установки водоразеток

Для каждого прибора и оборудования, установленного в ванне, предусмотрены свои нормативы. Нужно изучить все, чтобы правильно встроить водорозетки.

Для ванной

Если следовать строительным нормам и правилам, то розетки рядом с ванной должны быть установлены следующим образом:

• ванна должна быть установлена так, чтобы кран располагался от нее не менее, чем на 20 см;
• от пола розетку необходимо разместить на расстоянии 80 см, от ванны – 25 см;
• от раковины или умывальника прибор должен находиться более, чем на 30 см.

Так обеспечивается безопасное расстояние от всего оборудования до розетки, чтобы избежать попадания влаги в нее. Необходимо соблюдать эти нормы и даже немного завышать реальные результаты с требуемыми.

Для раковины

Стандартная высота раковины от пола по нормам составляет 85 см. Для данного оборудования предусмотрены другие стандарты:

• если раковина установлена с тумбой, то необходимо соблюдать дистанцию 65 см от пола и 8 см между кранами подачи холодной и горячей воды;
• если тумба представляет большие размеры, то от пола нужно будет соблюсти 62 см, а между розетками под холодную и горячую воду – 10 см.

Очень важно учесть разделение между трубами холодной и горячей воды. Если перепутать эти детали, водоснабжение может перестать поступать в обычном режиме

Для душа

Душ и ванна отличаются по условиям эксплуатации. Именно поэтому и встраивание водорозеток не подчиняется одним и тем же нормам. Установка таких устройств в душевой кабине предполагает соблюдение следующих правил:

• соблюдение свободного пространства к душу на расстоянии 70 см;
• смесители должны быть установлены в пределах 1,2 метров;
• душевая сетка располагается не менее чем на 2 метра от пола;
• розетки устанавливаются на расстоянии не менее 60 см от пола.

Для стиральной машины

Чтобы водорозетка могла функционировать в обычном режиме, необходимо соблюдать все требования, в том числе и расстояние от стен и пола до оборудования. СНиП предусматривает следующие условия:

• шланг от стиральной машины должен легко доставать до устанавливаемой розетки, чтобы он не был натянут и в то же время не висел;
• всегда должен быть доступ к крану подачи воды в стиральную машину, чтобы в непредвиденной ситуации или неправильной работы розетки сразу перекрыть воду;
• розетка должна быть хорошо укреплена, в комплекте идут детали для крепежа, но если конструкция будет не такой прочной, то можно усилить ее;
• располагаться оборудование должно не меньше, чем на расстоянии 78 см от пола, для каждой модели стиральной машины свои стандарты, но с этой цифры начинается минимальное значение.

Другое оборудование

Водорозетки также необходимы для иного установленного оборудования. Стандарты для них следующие:

Сантехника	Расстояние от пола (минимальное)
Напольный унитаз	17 см
Подвесной унитаз	22 см
Кухонная мойка	60 см
Полотенцесушитель	100 см
Гигиенический душ	70 см

Данные нормативы нужно обязательно соблюдать при установке, чтобы сантехника оставалась пригодна к использованию.

Таким образом, для установки водорозеток в ванной комнате требуется соблюдение норм СНиП. Следование этим правилам поможет верно установить приборы и розетки, обеспечивающие подачу холодной и горячей воды. Для каждого сантехнического оборудования предусмотрены свои нормативы, которые нужно тщательно изучить, прежде чем устанавливать водоснабжающее устройство.

Почему трубы измеряются в дюймах?

Интересно, что по отношению к трубам и другим округлым изделиям в дюймах указывается их диаметр. При этом данный показатель не является ни наружным, ни внутренним диаметром. Фактически он обозначает условный проход трубы или номинальный диаметр.

В то же время, система мер, используемая в сантехнике, не соответствует и обычным английским дюймам. Другими словами, номинальный диаметр труб нельзя точно перевести ни в миллиметры, ни в стандартные дюймы. Возможно, это связано с несоответствием между американским и английским дюймами, которые до 1958 года переводились в метрическую систему по-разному.

В сопоставлении этих параметров может помочь только справочная литература и документация. В частности, следует обратиться к ГОСТам 3262 и 6357, в которых обозначены принятые стандарты относительно водогазопроводных труб.

Интересный факт: стоит вспомнить и о первом водопроводе на территории Северной Европы, который появился в Новгороде (11-12 век). Конструкция была деревянной. Европейцы активно пользовались дюймами в области производства труб. Отсюда и пошла традиция указывать размеры в этой системе.
Фрагмент деревянного водопровода

Но есть важный момент: если в ГОСТе 3262 все размеры уже переведены в миллиметры, то в документе 6357 (содержит стандарты трубной резьбы) все еще используются дюймы. Данная мера хоть и выглядит неудобно по сравнению с миллиметрами, но на практике оказывается практичнее.

Дюйм считается более «гибким» по сравнению с сантиметром, ведь его можно разделить на 18 частей. Кроме того, используемый по сей день стандарт основан на резьбе Витуорта. В 1841 году британский инженер Джозеф Витуорт предложил новый способ нарезки резьбы с мелким шагом, который оказался очень удобным. Естественно, все измерения осуществлялись в дюймах.

Пример указания размера резьбы по ГОСТу

Основная причина использования дюймов носит исторический характер. Все началось с распространения английской системы мер, ведь именно английский дюйм считается международным. В России он обрел популярность в 18 веке при Петре I. Еще раньше, в 11-12 веке, был построен деревянный водопровод в Новгороде. А к тому времени европейцы пользовались привычной для себя мерой в сфере изготовления труб. Хотя дюйм считается более практичным, в большинстве отраслей от него стараются отказаться в пользу сантиметров.

Выбор метода стыковки

Соединение труб из металлопластика, как, но, и других разновидностей полимерных деталей, производится посредством фитингов. От того, какую их разновидность вы купили, зависит метод сборки.

Рассмотрим любой из них более детально.

Метод 1. Компрессионные соединения

В этом случае соединения для металлопластиковых труб производятся посредством обжимных фитингов, изготавливаемых из бронзы. Другое их наименование – цанговое соединение.

Преимущества данной разновидности стыковки пребывает в том, что для работы вам не пригодится покупать какие-либо дополнительные инструменты либо оборудование. Достаточно двух гаечных ключей, благодаря которым закручиваются обжимные гайки.

Фитинг складывается из трех составных частей:

• штуцера,
• разрезного кольца,
• накидной гайки.

Обратите внимание! Соединения металлопластиковых труб посредством компрессионных фитингов получаются разборными. При необходимости вы имеете возможность разобрать водопроводную систему и смонтировать заново, внеся нужные трансформации либо дополнения

Инструкция по монтажу предельно несложна:

1. От металлопластиковой детали отделяется отрезок нужной длины. Заготовка должна быть прямой на расстоянии как минимум 10 сантиметров от среза.
2. Порезка осуществляется особыми компрессионными ножницами или ножовкой по металлу. В последнем случае кромку необходимо будет зачистить от заусенцев. Не забывайте, что срез должен осуществляться строго под прямым углом, в противном случае добиться герметичной стыковки будет проблематично.
3. После этого на торец надевается гайка (ее резьба должна быть направлена в сторону среза) и уплотнительное кольцо.
4. Затем конец детали обрабатывается особым инструментом – разверткой:

• калибровочной стороной снимается внутренняя фаска (на расстояние около 1 мм),
• другой стороной развертки снимается внешняя фаска.

1. Штуцер вставляется в металлопластиковую деталь, после этого на него надевается уплотнитель и завинчивается гайка. Сперва работа производится вручную, позже — посредством гаечного ключа. Не прикладывайте больших усилий для закрепления, в противном случае возможно повредить материал.

Метод 2. Соединения посредством пресс-фитингов

Данный вариант стыковки используется для обустройства систем водопровода и теплого пола. Такие соединители для металлопластиковых труб употребляются в случаях, в то время, когда трубопровод замуровывается в цементную стенке или скрывается под стяжку на полу.

Стык получается более надежным, но сам монтаж требует от мастера определенных навыков, и наличия особого инструмента – пресс-клещей.

Работа проводится в таковой последовательности:

1. Торец верно обрезанной трубы обрабатывают посредством развертки: снимается внутренняя и внешняя фаски.
2. Калибратором проверяется внутренний диаметр детали.
3. Перед монтажом фитинга нужно убедиться, что в него установлена диэлектрическая прокладка и уплотнительные кольца.
4. На деталь надевается обжимная муфта, а вовнутрь вставляется штуцер фитинга с уплотнителями.
5. После этого муфта обжимается на трубе посредством пресс-клещей. Следите, дабы установленные насадки соответствовали диаметру детали, на которую производится монтаж фитинга.

Обратите внимание! Повторно обжимать железную муфту не рекомендуется. Нужно, дабы все оказалось с первого раза, в противном случае вероятны протечки, в следствии которых придется заново монтировать данный узел

Существуют разновидности пресс-фитингов с жестко закрепленной муфтой. В этом случае контроль глубины посадки штуцера осуществляется посредством намерено предусмотренного окна.

Метод 3. Стыковка с применением надвижных муфт

Второй и третий методы соединения металлопластиковых труб схожи, но в последнем случае кроме клещей употребляется эспандер, который увеличивает внутренний диаметр применяемой детали перед установкой в том направлении штуцера фитинга.

Соединение получается неразъемным, герметичным и весьма надежным. Употребляется для монтажа систем теплых полов, каковые предполагается заливать цементным раствором.

Работа производится так:

1. Труба обрезается, по окончании чего на нее надевается компрессионная муфта.
2. Торец металлопластиковой детали расширяется эспандером, после этого в том направлении вставляется фитинг.
3. Производится обжим муфты посредством пресса.
4. Надежное и долговечное соединение готово.

Как выбрать правильный диаметр сточной трубы

Ещё на этапе первоначальной проектной документации должны быть
согласованы размеры
канализационных труб в будущем здании. В 90% случаев для проведения
сточной системы в санузле применяются детали, диаметр которых начинается со 100
мм. Для установки системы в ванной комнате, либо на кухне достаточно будет
воспользоваться трубопроводом в 50 мм. Разница в приведённых значениях выбрана
неспроста. Она обуславливается сразу несколькими факторами:

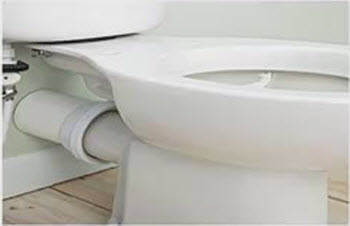

1. Унитаз — сантехнический прибор, особенностью которого является прохождение за короткий временной отрезок значительного объёма воды (при нажатии на кнопку смыва). При этом вода может содержать твёрдые частицы, справится с которыми элементам сточной конструкции с меньшими размерами окружности, нежели приведённые выше, будет проблематично. Появляется высокая вероятность засоров.
2. Даже не глядя на то обстоятельство, что при спуске воды с ванны её объём ничуть не меньше объёма вод из унитаза, диаметр канализационной трубы будет меньшим благодаря простому правилу гидравлики — проходимость системы должна быть равна тому значению, обеспечиваемому в месте с наиболее узким параметром окружности. Это значение выпуска в ванной комнате значительно меньше, чем в туалете. Поэтому монтировать детали с большим диаметром нецелесообразно.

Необходимые уклоны труб (Пример — 1:30. Где 1 погонный метр на 30мм уклона)

Размеры стандартных ванн

Выбор сантехники — один из важных моментов в оформлении ванной комнаты в доме и квартире

Особое внимание уделяют выбору ванны. Этот сантехнический прибор — самый крупногабаритный в небольшом помещении и при планировании в первую очередь решают куда поставить ванну и какого размера она может быть

В продаже есть стандартные и нестандартные варианты. Стандартные хороши тем, что при необходимости можно заказать акриловый вкладыш в ванну и тем восстановить ее внешний вид и продлить срок службы. Для нестандартных такой вариант реставрации недоступен. Их можно обновить только при помощи наливного акрила.

Стандартный размер ванны из стали

Чем еще хороши ванны стандартных размеров — они всегда есть в ассортименте, их можно посмотреть и пощупать. Нестандарт же, чаще всего, привозят под заказ. Его не пощупаешь предварительно. Но стандартные емкости — не всегда лучшее решение, так как не всегда с ними получается оптимально использовать имеющееся пространство.

На рынке встречаются ванны двух стандартов — российского (постсоветского) и европейского «происхождения».  Они не очень отличаются, но эти сантиметры могут оказаться очень кстати.

Наименование	Российский стандарт	Европейский стандарт
Длина	150-170 см	150-180 см
Ширина	70-75 см	70-85 см
Глубина	40-50 см	50-65 см
Угол наклона стенок	50-80°

Стоимость фитингов

Стоимость сантехники американка зависит от производителя, размера, материала. Рассмотрим актуальные цены на продукцию.

Таблица 2.

Наименование изделия	Цена, руб.
Угловая штуцер/гайка 1/2х3/4″, латунь, изготовитель Terminus.	721
Угловая штуцер/гайка 1/2х1/2″, латунь, изготовитель Terminus.	390
Угловая 741SCH0504 3/4х1/2″ ВН-НР, латунь, изготовитель Luxon	790
Прямая 1/2″ ВН-НР, латунь, изготовитель Royal Thermo.	190
Прямая гайка/гайка 1х3/4″, латунь, изготовитель Terminus 0139	550
Прямая 0044 1 1/2″ ВН, с уплотнением, латунь, изготовитель Stout SFT	1080

В таблице представлены некоторые часто применяемые модели фитинга американка. Более актуальную информацию получают на сайтах производителей и продавцов сантехники.

Виды и типы люков пластиковых сантехнических

Люки пластиковые сантехнические представлены в большом разнообразии конструкций, форм, цветов, назначений и вариантов установки. Сегодня производители сантехнического и строительного оборудования предлагают пластиковые сантехнические люки:

• для установки в стену или потолок,
• напольные модели,
• со съемной или несъемной дверкой,
• с отдельной рамой,
• с дверкой заполняемой материалом стены,
• с дверкой предусматривающей наклейку керамической плитки,
• с петлями, устанавливаемыми в любое положение (правое, левое, горизонтальное),
• с возможностью окрашивания дверки,
• с нажимным механизмом,
• с замком,
• с упрочненной дверкой,
• с дверкой устойчивой к различным воздействиям (температура, химические вещества),
• с герметичной дверкой,
• других конструкций.

Кроме отличий в конструкции люков пластиковых сантехнических, существуют отличия, которые касаются внешнего вида и долговечности изделия. Эти параметры часто зависят от качества применяемых при изготовлении люков материалов (пластика) и технологических процессов производства

Так как люки пластиковые сантехнические часто выступают в качестве декоративного элемента, то декоративному оформлению изделия производители уделяют особое внимание. В последнее время выпущены многие накладные панели на дверку или съемные дверки с любым цветовым оформлением

Также предлагаются дверки, которые предусматривают заполнение материалом стены (штукатурной смесью, гипсокартонном, керамической плиткой и т.п.).

Гидравлическое испытание труб

После того как проложены все водопроводные и канализационные трубы, соблюдены все требования по размещению водорозеток, крайне необходимо произвести испытания трубопровода или как это называют специалисты – опрессовку.

Опрессовка должна происходить под повышенным давлением в 10 атмосфер при помощи специального пресса. Для этого все водорозетки, кроме самой дальней закрываются заглушками (они же потом защитят трубы при отделке), в дальнюю водорозетку вкручивается шаровый кран.

Система заполняется водой, затем перекрывается и к крану подключается специальный опрессовочный пресс. Кран открывается и в трубопроводе нагнетается при помощи пресса давление 10 атмосфер (все опрессовщики снабжены манометрами).

Если давление в течение нескольких часов не упадет, то систему можно считать герметичной и смело замуровывать. Если нет, то следует найти место утечки, устранить неисправность и опять провести испытания.

ЗАКЛЮЧЕНИЕ

После прокладки труб и проведения гидравлических испытаний можно приступать к чистовой отделке – облицовки ванной керамической плиткой. Установку сантехприборов следует проводить на заключительном этапе.

Правильно сделанная разводка труб в ванной комнате при использовании современных труб и технологий будет служить своему хозяину не один десяток лет.

Какие размеры должны быть у выводов канализации для установки разных сантехнических устройств? Размеры выводов канализационных труб для подключения сантехники

В прошлых статьях подверглись рассмотрению правила, которые необходимо соблюдать при установке сантехники. Сейчас разберёмся, какие необходимо соблюдать размеры выводов труб канализации.

Душевая кабина и ванна подключаются к канализации при помощи специально для того предназначенной гофры и трубы или тройников поперечником 50 мм (см. фото ниже). Уровень вывода из стенки трубы поперечником 50 мм должен быть 60 мм (от уровня напольной плитки до оси этой трубы):

Если это расстояние выходит выше, то для ванны придётся устраивать подий.

Для умывальника (раковины) высота канализации от пола (вывод трубы из стенки) должна быть 530…550 мм от уровня незапятнанного пола до оси трубы:

Для унитаза приставного – 180…190 мм (зависимо от модели):

Для унитаза навесного – 220…240 мм.

Для кухонной мойки без измельчителя – 300…450 мм.

Для кухонной мойки с измельчителем – 300…400 мм.

Для стиральной и посудомоечной машины – 600…700 мм.

(все расстояния даны от уровня незапятнанного пола до оси трубы)

Уточняю: данные выше значения – распространённые, стандартные, но при сегодняшнем многообразии фирм и моделей требуется подходить персонально в каждом случае.

Если вы хотят ставить какое-то новое, эксклюзивное сантехническое оборудование, то следует поначалу поглядеть техно карту установочных и присоединительных размеров конкретно к этому оборудованию. Это необходимо сделать ранее, чем подводить воду и прокладывать сточную канаву – чтоб не пришлось переделывать, потому лучше закупить желаемую сантехнику заблаговременно (если есть место для складирования).

Кстати, от типа ванны зависит последовательность всех ремонтных мероприятий. Если ванна рядовая, то поначалу устанавливается она сама, а потом помещение облицовывают плиткой. Если же ванна с гидромассажным устройством, то всё делается напротив: ванна устанавливается в последнюю очередь.

Сколько необходимо санузлов? Если речь о квартире со свободной планировкой, то поначалу необходимо беспристрастно оценить габариты места, также мест расположения стояков, к которым будет привязка всего сантехнического оборудования. В эталоне лучше оборудовать два раздельных санузла – гостевой и хозяйский (снова же, если позволяют площади). В гостевом будут находиться только унитаз и раковина.

Естественно, у обитателей, живущих в домах с типовой планировкой, нет способности сделать несколько санузлов, потому необходимо просто решить вопрос: так ли нужно заморачиваться с перепланировкой санузла либо довольно ограничиться подменой сантехнического оборудования и косметическим ремонтом?

В последующей статье ещё мало об установке сантехники своими руками в свете проектирования водоснабжения и канализации. А именно, об электронных розетках в ванной.

Слив для раковины

Слив для раковины является необходимым элементом для ее монтажа. Он выполняет важные функции, а именно: защищает помещение от запаха канализации и предотвращает засорение трубы твердыми частицами, которые проникают через отверстие в раковине.

Принцип работы слива для раковины

Конструкция слива для раковины состоит из таких частей:

• изогнутый сифон;
• сточная труба.

Когда происходит смыв воды, жидкость поступает в сифон, проходит по изгибу, поднимается вверх по изогнутому колену, а затем опускается вниз в общий сток. При этом вода остается в нижней части изогнутого колена. Это способствует образованию водного затвора, который не допускает проникновение запахов в помещение. Кроме того, в коленной части трубы остаются мелкие предметы и твердые частички, которые могут попасть в раковину. Чтобы их убрать, эту часть трубы периодически снимают и прочищают.

Диаметр слива раковины

В зависимости от диаметра слива раковины отверстия сифонов имеют такие размеры:

• 32 мм – рассчитаны для умывальников с одним отверстием и канализационных труб небольшого диаметра. Это наиболее распространенный вариант;
• 40 мм – предназначены для канализационных труб больших размеров.

Слив-перелив для раковины

В последнее время большую популярность приобрели сливы для раковины, оснащенные системой перелива. Преимуществом таких конструкций является то, что вода не выходит за края раковины. На определенном уровне установлено специальное отверстие перелива.
