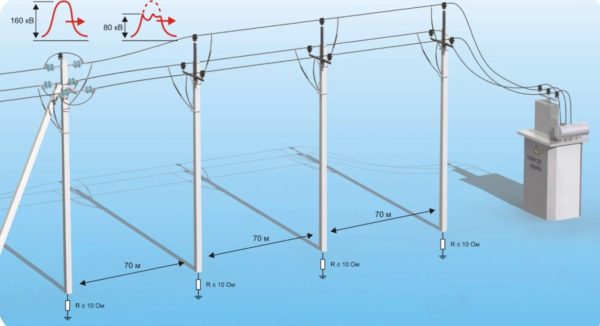

Расстояние от столба до столба

Нормы и безопасное расстояние

В санитарных нормах четко и однозначно указывается, какое расстояние от опоры электропередачи должно быть. Это расстояние напрямую зависит от напряжения, генерируемого линией, а в местах, где напряжение максимально высоко, размещаются санитарные зоны, вблизи которых вообще не разрешено строительство объектов любого вида.

Ниже изображена схема размеров охранной зоны линии электропередачи согласно нормам.

Границы охранной зоны

Регламентирующим фактором является мощность напряжения линий ЛЭП. В прямой зависимости от него находится расстояние, на котором может быть возведен дачный забор. Нормы безопасных расстояний санитарно-защитной зоны для жилых строений от опоры зависит от напряжения в линии:

1. 10 кВ – 10 м.
2. 110 кВ – 20 м.
3. 500 кВ – 30 м.
4. 750 кВ – 40 м.
5. 1150 кВ – 55 м.

В лесополосе

Некоторые специалисты рекомендуют прибавлять к этим параметрам еще 10 метров от опоры ВЛ, чтобы максимально обезопасить себя и своих близких. Высоковольтные линии накапливают сильнейший разряд, который в плохих погодных условиях может разрядиться в атмосферу облаком ионов противоположного заряда, вызвав катастрофические последствия созданным электрическим полем большой мощности, распространяющимся на значительные территории.

Схема санитарно-защитной зоны

Расстояние от ЛЭП к столбу забора считается по проекции крайних проводов, перпендикулярно направлению воздушной линии. Под самой линией проводов категорически не рекомендуется:

1. Возводить забор.
2. Сажать деревья.
3. Организовывать какую-либо жилую или нежилую постройку.

Минимальная высота ЛЭП над землей для населенной местности составляет 7 метров согласно ПУЭ и СанПиН 2971-84.

Варианты использования линий электропередачи

Нормативные требования

Обратите внимание: принятый документ отменил действие более старых ПУЭ. Изменения затрагивают, среди прочего, и актуальную для нас главу «Канализация электроэнергии». Давайте уделим внимание наиболее важным в нашем случае пунктам документа

Давайте уделим внимание наиболее важным в нашем случае пунктам документа

Общие требования к линиям напряжением до 1 кВ

• При подвеске любых незащищенных проводов на опорах расстояние от них до окон или балконов при максимальном отклонении не должно быть менее 1,5 метров.
• Над проезжей частью дороги провода провешиваются на высоте не менее 6 метров, над непроезжей — не менее 3,5 м.

Высота проводов над проезжей частью и пешеходными дорожками.

• Расстояние между проводами при пролете до шести метров должно быть не менее 10 см, при пролете свыше 6 метров — не менее 15 см.
• Ввод в здание выполняется на высоте не меньше 2,75 м; при этом для ввода используется изоляционная труба, форма которой предотвращает попадание воды в дом.
• Конструкции, на которых устанавливаются токопроводы, выполняются из несгораемых материалов и должны иметь предел огнестойкости не меньше четверти часа.

Комментарий: казалось бы, этот пункт ставит крест на деревянных столбах. Ан… нет, лазейка остается: пропитанная защитным составом древесина не поддерживает горение.

• Минимальное расстояние от неизолированных проводов до трубопровода любого назначения — 1 метр. Если провод изолирован, расстояние не нормируется.
• Изоляторы должны быть несгораемыми. Традиционно в этом качестве используются фарфор и стекло.

На фото — фарфоровые изоляторы.

Требования к воздушным линиям напряжением до 1 кВ

Опоры не должны препятствовать проходу и проезду, перегораживать въезды во дворы.

Там, где есть вероятность наезда автомобиля, опора защищается от столкновения с ним отбойной тумбой или любым другим способом.

Столб должен быть промаркирован на высоте 2,5 — 3 метра. На нем указывается порядковый номер опоры, ширина охранной зоны и телефон владельца линии.

Все металлоконструкции защищаются от коррозии. Способ защиты ПУЭ не оговаривается; традиционно для этого используется покраска.

Минимальное сечение провода для воздушной линии лимитировано его механической прочностью и определяется материалом.

Тип провода	Минимальное сечение, мм2
Алюминиевый	16
Сталеалюминиевый	10
Биметаллический	10
Стальной многопроволочный	25

Любопытно: для стального однопроволочного провода лимитирована не площадь сечения, а диаметр. Он не должен быть меньше 4 мм.

Ответвление от ближайшей опоры выполняется только и исключительно изолированным проводом. Максимальная длина ответвления — 25 метров.

Ввод выполнен изолированным проводом.

Для соединения проводов используются соединительные зажимы или сварка. Однопроволочные провода могут соединяться скруткой с последующей пропайкой; а вот сваривать их встык нельзя. При этом провод, отличающийся материалом или сечением токоведущей жилы, соединяется только зажимами.

Минимальное сечение ввода в дом тоже лимитировано документом; и в этом случае сечение определяется типом провода:

Провод	Минимальное сечение или диаметр
Пролет до 10 метров	Пролет 10-25 метров
Медный самонесущий	4 мм2	6 мм2
Стальной или биметаллический	3 мм	4 мм
Алюминиевый	16 мм2	16 мм2

Опоры

Каким должен быть собственно столб?

Для низковольтных линий могут использоваться железобетонные, металлические, цельнодеревянные и деревянные с бетонным основанием столбы. Все породы древесины, кроме лиственницы, обязательно пропитываются антисептиком; древесина лиственницы сама по себе исключительно устойчива к гниению.

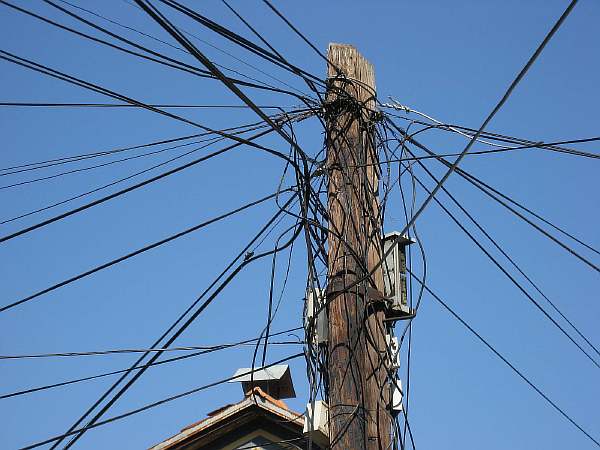

Дерево — самый доступный материал для столба.

При использовании деревянной опоры ее минимальный диаметр (у верхнего торца) должен составлять:

• Для основной линии электроснабжения — 14 см;
• Для ответвления на дом (в частности, для столба, устанавливаемого на участке) — 12 см.

Относительно заглубления опор документ высказывается несколько неопределенно — «в зависимости от местных условий».

Каким должно быть минимальное расстояние от столба до окружающих объектов и коммуникаций?

Объект	Расстояние, метры
Водопроводы, теплотрассы, канализация	1
Пожарные гидранты, водяные колонки, водопроводные колодцы	2
Кабели питания (например, провод от скважинного насоса) без дополнительной защиты (изолирующей трубы)	1
Кабели питания в изолирующей трубе	0,5

Выбираем электрический столб

Выбор материала, из которого будет изготовлена опора ограничивается тремя вариантами: деревянный, железобетонный и металлический.

Бетонный столб

Железобетонные опоры изготавливаются в промышленных условиях при соблюдении технологических параметров. Качественные столбы прослужат долгий срок, потому что на них не могут оказать воздействие агрессивные компоненты, выбрасываемые в атмосферу промышленными предприятиями.
Но железобетонный электрический столб имеет существенный недостаток — его вес. Он очень тяжел, что крайне затрудняет его самостоятельную установку.

Опоры из металла

Как правило, их используют при сооружении высоковольтных ЛЭП. Они состоят из стальных конструкций, довольно тяжелы и дорогостоящи.

Деревянный электрический столб

Само название столба говорит о том, что такие электроопоры изготовлены из ствола дерева. Подобные опоры имеют ряд неоспоримых преимуществ перед двумя, описанными выше.

• Во-первых, стоимость деревянного столба значительно ниже, чем бетонного или изготовленного из металлоконструкций.
• Во-вторых, вес деревянного столба намного меньше, и для его установки не понадобится грузоподъемная техника.
• Деревянный электрический столб вполне по силам изготовить своими руками.
• Правильно подготовленный столб, обработанный антисептическими и противогорючими составами может прослужить не меньше, чем бетонный. А именно, до 40 лет.

Требования к деревянному электрическому столбу

Для использования в качестве опоры столб должен отвечать следующим требованиям:

1. Древесина — окоренные стволы деревьев хвойных пород либо дуб. Данная обработка ствола позволяет сохранить слой смолы, который защищает дерево от влияния атмосферных осадков.
2. Верхний диаметр ствола должен быть не менее 12 см для напряжения 1,0 киловольт, и 16 см — для 1,0-3,5 киловольт.

Вред электромагнитных излучений

Мало кто задумывается о вреде излучаемых магнитных волн, которые исходят от высоковольтных линий. Чтобы такая беспечность не стала причиной возникновения проблем со здоровьем, надо изучить подробности правильного соседства с линиями электропередачи.

К тому же существуют нормативы, установленные российским законодательством. Расстояние от столба до дома четко регламентируется санитарными нормами (СанПиН) и строительными нормами (СНиП). Не рекомендуется их игнорировать и рисковать здоровьем домочадцев.

В деревне

Современные люди и без этого подвержены большой нагрузке радиоволнового излучения, создаваемой различной бытовой и компьютерной техникой. Мобильные телефоны при разговоре находятся в непосредственной близости от головного мозга, а это негативно влияет на его нормальное функционирование.

При строительстве жилых и нежилых сооружений в зоне прохождения линий электрического снабжения надо соблюдать разрешенную дистанцию. Еще в процессе проектирования объекта необходимо ознакомиться с особенностями местности и нормативной документацией. От того, насколько серьезно человек отнесется к этому вопросу, будет зависеть здоровье всей семьи.

Столбы – основа забора

В общем, конструкция, на которую крепится профлист, состоит из:

• Основных опорных элементов, которые устанавливаются по углам участка и по бокам от ворот. Обычно эти столбы отличаются чуть большей своей толщиной, так как испытывают повышенные нагрузки.
• Промежуточных опорных элементов. Зачастую по экономическим причинам их выбирают более тонкими, потому что они меньше нагружены.
• Раскосов. Эти элементы применяются, чтобы выровнять опоры, в случае, когда параметры почвы не разрешают выполнять бетонирование с надлежащей эффективностью.
• Горизонтальные лаги. Они сооружаются из брусьев, или же — из профилей небольшого сечения (30х30, 20х40 миллиметров).

Чертеж конструкции забора

Все элементы жестким образом должны быть соединены меж собою. Для этого используют и сварку, и механические соединители. Как выбрать опоры правильно, ведь современный рынок предоставляет изделия различного типа?

Расстояние, на котором устанавливаются линии электропередач до забора

В вопросе строительства дома и оборудования его территории важны многие вопросы. В том числе и расстояние от ЛЭП до забора, о котором должны знать все, кто начал возведение ограждения для своего частного надела. От правильности расчетов расстояния от линий электропередач до забора частного дома зависит безопасность тех, кто приезжает на территорию на отдых, или же постоянно проживает на территории.

Схема с размерами расположения забора от линии электропередач

Важные моменты

Человек все время пользуется электричеством, будь то дома, на даче или в офисе. Но мало кто углубляется в то, что линии электропередач не только подают полезный ресурс, но и могут быть вредны, за счет магнитных полей, а также в случае сбоев становятся небезопасными для человека. Обязательно нужно придерживаться установленных правил, которые указывают на то, какое необходимо расстояние от опоры до забора жилого частного дома по следующим причинам:

1. Чтобы сохранить здоровье жильцов строения.
2. Дабы не пострадать от воздействия воздушных электромагнитных полей, пагубно влияющих на мозг человека.
3. В охранной зоне ЛЭП, где уровень напряжения особо опасен для человека, особо остро стоит вопрос размещения жилых зданий. Если уровень опасности зашкаливает, то территорию ограждают промышленным забором и ставят запрет на строительство в этой зоне.

Схема охранной зоны линии электропередач

Поэтому в СНиП установлены расстояния от линий электропередач до забора дома не просто для того, чтобы люди не получили штрафы за нарушения, а для безопасности населения городов и сел.

В санитарных нормах, относящихся к линиям электропередач, четко и детально расписано, на каком расстоянии от ЛЭП могут быть установлены заборы. Данное расстояние зависит от уровня напряжения в проводах. В местах особой напряженности, которые специально оборудуют, есть санитарные зоны, вблизи от которых запрещается размещать заборы и возводить жилые дома.

Безопасное расстояние от ЛЭП

Устанавливается требование к расстоянию от забора на дачном участке, до места, где стоит опора линий электропередач, отталкиваясь от класса напряжения.

Некоторые владельцы частных наделов обращаются в органы городского или сельского самоуправления с целью получения информации о том, каков класс напряжения в линиях электропередач, расположенных неподалеку от дачного участка.

Конечно, не зная как определить уровень напряжения в проводах, лучше именно так и сделать, чтобы невольно не стать нарушителем требований СНиП и подвергнуть опасности жильцов частного надела.

Тем не менее, есть метод, с помощью которого можно определить самостоятельно уровень напряжения в опорах электропередач.

Схема напряжений в ЛЭП различных видов

Если напряжение совсем небольшое, то его можно определить путем подсчета изоляторов.

Как повысить уровень безопасности

Даже полностью выполнив все нормы и требования, касательно расстояния забора от опор, через которые проходит электричество, дома, возведенные неподалеку от ЛЭП все же подвержены риску в непредвиденных ситуациях и должны обезопасить свои частные сектора. Это сделать можно следующими способами:

• Подобрать для конструкции дома крышу с заземлением,
• Оборудовать арматурную сетку внутри конструкции стен. Такое решение поможет снизить уровень риска проникновения вредоносных электромагнитных волн вовнутрь жилого пространства,
• Чтобы повысить уровень безопасности жильцов дома, следует высаживать плодовые деревья на расстоянии не менее чем 2 метра по горизонтали от линий электропередач.

Минимально допустимые расстояния от деревьев до линии электропередач

Рекомендации

Требования в СНиП прописаны в первую очередь для безопасности людей, а не для выполнения пожеланий органов самоуправления. Поэтому не стоит пренебрегать правилами безопасности, особенно когда речь идет про электрическое напряжение

Стоит максимально уделить внимание просчетам, на каком расстоянии безопасно устанавливать забор от линий электропередачи. Только правильно установленная изгородь обеспечит комфорт и ограничит жильцов частного надела от неприятностей и опасности

Нормативные требования к установке столбов для электричества

Нормативы к дополнительным электрическим столбам ЛЭП регламентированы на законодательном уровне. Требования выглядит следующим образом:

• расстояние между незащищенными проводами до балконов или окон – не менее 1,5 м;
• промежутки между проводниками линий не менее 10 см для пролетов меньше 6 м, 15 см – для пролетов больше 6 м;
• высота места подключения линий электропередач к жилому дому – от 2,75 м;
• высота прохождения проводов 3,5 м над землей и 6 м над проезжей частью соответственно;
• столб для электричества должен быть изготовлен из огнезащитных материалов;
• материалы, которые используются для изготовления изоляторов – фарфор или стекло.

Перед тем как установить столб следует разобраться в классификации. Существует четыре типа:

1. Анкерный. Используется в местах с наивысшей точкой нагрузки, так как предназначен для креплений линий.
2. Промежуточный. Такие столбы располагаются между анкерными. На них подвешиваются провода в промежутках между креплениями.
3. Угловой. Используется в местах поворотов линий. В зависимости от размера поворота может использоваться как промежуточная, так и анкерная конструкция.
4. Концевой. Располагается в точках окончания линии.

Помимо стандартных видов столбов, существуют специализированные. Это обобщенное название столбов нестандартной конфигурации. Они применяются в местах пересечений линий электропередач с железными дорогами, автомобильными магистралями, строениями и сооружениями. Подобные конструкции не используются на дачных участках.

Установка деревянных столбов

Любую опору, будь то столбик для забора или электрический столб, необходимо основательно укрепить в земле, для чего нам понадобится раствор цемента. Рассмотрим, как устанавливать деревянный электрический столб своими руками.

Следуя зарубежному опыту, для линий электропередач с напряжением, не превышающим 10 киловатт, лучше всего устанавливать именно пропитанные деревянные опоры.

1. Размечать территорию не нужно, если столб будет в единичном экземпляре, можно просто «на глазок» высчитать место и снять верхний слой грунта, не глубже 20 сантиметров.
2. Бурим отверстие. Для этого можно использовать коловорот или садовый бур. Глубина отверстия должна быть не менее двух метров, а диаметр – шире столба на 20 -25 сантиметров.
3. Устанавливаем столб в отверстие на всю глубину в строго вертикальном положении (проверяем вертикальным уровнем).
4. Удерживая столб (без помощников тут не обойтись), укладываем вокруг столба обвязку из арматурной сетки.
5. Заливаем бетоном.
6. Теперь нужно неделю подождать, пока бетон застынет, проверяя каждый день, чтобы столб не покосился.

Есть вариант установки столба без бетонирования, но он гораздо сложнее, ведь каждые 20 сантиметров отверстия при засыпании нужно тщательно утрамбовывать, процесс этот требует немалого труда и времени.

Засыпать лунки без бетонирования следует щебнем или гравием, что заставит потратиться дополнительно на покупку и доставку, которая стоит в несколько раз дороже самого щебня.

Важно! Пока бетон не «схватился», можно сделать для столба подпорки, чтобы он не начал накреняться. Для этого можно с трех сторон натянуть арматурную или стальную проволоку, закрепленную к металлическим колышкам, вбитым в землю

Расстояние между столбами забора из профнастила

Каждый человек, имеющий во владении собственный земельный участок, стремится обезопасить его от вторжения посторонних и укрыть от взора чужих глаз. В связи с этим, территория ограждается забором, возвести который можно из различных материалов.

Правила размещения столбов

При возведении конструкции забора из профлиста в качестве материала для столбов часто применяют профильную трубу из металла. Данный материал предполагает расстояние 2-2,5 м между опорными столбами забора из профнастила. Таким образом, пролёт будет устойчив от воздействия сильных ветров и будет обладать достаточным уровнем гибкости и жёсткости. Высота столбов определяется такими параметрами, как состав грунта и размер листов ограждения.

Большую популярность при строительстве имеет кирпич, который позволяет получить долговечные и надёжные столбы, отличающиеся привлекательным внешним видом.

Расстояние между кирпичными столбами определяется в зависимости от длины пролётов. Высота конструкции также влияет и на длину столбов. Чаще всего она составляет 2-3 метра. По рекомендациям специалистов следует устанавливать столбы на расстоянии 2,5-3 метра друг от друга.

Расстояние между опорными столбами в оградительных конструкциях – это очень важный фактор, оказывающий существенное влияние на надёжность, долговечность прочность и устойчивость ограждения.

Чёткое соблюдение всех параметров способствует долгому сроку службы забора.

Факторы, определяющие расстояние между столбами забора из профнастила

Способ монтажа опор и материал забора оказывает существенное влияние на расстояние, необходимое между столбами. К примеру, для установленных более прочно и крепко столбов, следует применять большее расстояние. Но это расстояние значительно уменьшается при возведении забора, высота которого превышает 2,5 метра.

Распространены ограждения, которые возводятся при применении свай, металлического профиля и металлических труб. Однако наиболее прочными считаются кирпичные опоры.

Установка столбов потребует предварительной подготовки, которая предполагает разметку и установку колышков, где они будут размещаться. Натянутая верёвка позволит установить ограду по прямой линии. Также заранее планируется размещение ворот и калитки.

Профнастил — виды и области применения

Основу профилированного листа составляет тонкий металл, имеющий продольные углубления, глубина которых определяет качество материала. Также листы могут быть покрыты лакокрасочным составом.

Данный материал применяется не только для строительства ограждений, но и для кровельных, отделочных и фасадных работ.

В зависимости от предназначения различают следующие типы листов:

• H — лист, применяемый в качестве материала настильного покрытия,
• HC – лист, предназначенный для строительства ограждений,
• C – лист, применяемый только для возведения оград.

Этапы строительства забора

Стандартный процесс установки забора разделяется на несколько этапов. Первый из них включает разметку местности и определение мест, на которых будут располагаться опорные столбы. Далее следует установка столбов и крепление связующих лаг. Следующим этапом является крепление листов профнастила непосредственно к каркасу. В завершение работ производится монтаж калитки и ворот.

Ограждения из профнастила обладают следующими особенностями:

• Невысокая стоимость материала, значительно ниже таких распространенных материалов, как кирпич и штакетник,
• Цельное полотно забора делает его привлекательным, поскольку он выглядит монолитным и сплошным,
• Быстрый монтаж, позволяющий возвести ограду за короткий период времени,
• Процесс возведения не потребует привлечения специализированной техники,
• Широкий выбор цветовой гаммы позволяет подобрать цвет в соответствии с желаниями предпочтениями каждого,
• Долгий срок службы, благодаря которому ограда не потребует ремонта и замены более десяти лет,
• Данный вариант материала подойдёт и для изготовления калитки,
• Для монтажа конструкции потребуется минимальное количество комплектующих.

Основные принципы размещения

Для ночного освещения улиц многие годы используют столбы. Постоянный свет необходим на различных участках дорог в любых районах. Некоторые из них:

• тротуары и пешеходные дорожки;
• проезжие части;
• места расположения различных учреждений;
• заправки;
• автостоянки и прочие.

При проектировке систем следует изучить суть и назначение самих осветительных конструкций. Они состоят из двух частей:

1. Главная — представлена в виде столбика, который может отличаться по высоте. Это связано с его функциональностью и местом размещения. Высоту подбирают так, чтобы падающие лучи света образовывали на земле пересекающиеся конусы.
2. Источник света. Эти приборы устанавливаются на осветительных опорах и отличаются по мощности в форме и так далее. Показатели зависят от места расположения линии. Например, при проектировании подсветки автодорог нужно использовать мощные светильники, что чревато увеличением расходов на сам прибор. Для иллюминации скверов и других мест отдыха допустимы опоры меньшей высоты, оснащенные декоративными источниками света.

Расчет основных параметров для установки столбов своими руками

Перед тем, как рассчитать количество необходимых строительных материалов (столбов, цемента и других), следует точно определить параметры будущего забора – его продолжительность, высоту, интервал установки опорных стоек и так далее. Это делается поэтапно.

1. Общая длина ограждения измеряется рулеткой по периметру. Что касается высоты забора, то, как правило, строить изгородь выше 2,5 метров считается нецелесообразным. Наиболее популярная высота – 2 метра. При использовании металлических столбов шестиметровую трубу при установке опор, таким образом, можно разделить на две части без отходов (с учетом заглубления в грунт).
2. Определение высоты ограды производится с учетом того, что стойка как минимум на треть должна быть погружена в землю. Это делается для обеспечения прочности будущего заграждения. Так, если планируемая высота забора – 2 метра, то подземная часть должна составлять 1 метр, а общая длина опоры – 3 метра.
3. Исходя из расстояния между столбиками, исчисляется их необходимое количество.

Основы расчета

Для того чтобы заградительное сооружение прослужило отведенный ему срок и не доставило проблем в будущем, важно не пренебрегать расчетом ключевых характеристик. Нужно вычислить:

• через какое расстояние нужно ставить столбы для забора;
• на какую глубину опускать опорные столбы;
• высоту, толщину и длину секций и стоек с учетом потенциальной нагрузки на фундамент;
• перечень и количество основных и вспомогательных материалов.

Если неверно выполнить расчеты на этапе проектирования, в будущем это может «аукнуться» покосившимися и растрескавшимися опорами. Если итоговая конструкция – легкая, исправить ошибку будет несложно. А вот монументальные столбы с большой вероятностью придется перестраивать полностью, что повлечет серьезные финансовые и временные затраты.

От чего зависит оптимальное расстояние между столбами забора

Материал, из которого выполнен забор (и опоры, и секции) – главный фактор, определяющий расстояние между столбами. Этот показатель зависит и от высоты сооружения. Чем выше ограждение, тем большая весовая и ветровая нагрузка приходится на фундамент, и тем более прочной должна быть конструкция. Соответственно, и опоры должны расставляться чаще. С другой стороны, выбор более надежного способа установки стоек в грунт позволяет расширить их интервал.

В расчет должно браться расположение угловых опор, а также тех, которые обрамляют ворота и калитку. При этом рекомендуется стремиться к равной длине секций по всему периметру забора.

А почему бы не поставить стойки на меньшем расстоянии? Причин несколько. Во-первых, это создаст неоправданно большую нагрузку на фундамент, во-вторых, забор будет хуже противостоять порывам ветра. Наконец, это повлечет ненужные расходы и ухудшит внешний вид сооружения.

С другой стороны, урежение столбов отрицательно скажется на прочности конструкции. При использовании поперечных лаг возрастет нагрузка на опоры, что потребует возведения более массивного фундамента. И это тоже не добавит красоты. Вот почему необходимо соблюдать «золотую середину».

От чего зависит глубина установки

При расчете глубины ямы для установки столбов забора необходимо прийти к оптимальному балансу. С одной стороны, чем глубже в грунт помещается опора, тем прочнее становится конструкция, с другой – с каждым дополнительным сантиметром увеличиваются расходы, и зачастую избыточное укрепление является излишним. На искомое значение влияют такие факторы:

• параметры забора (стоек и полотна). Глубина прямо пропорционально зависит от высоты и веса элементов. Так, если планируется устанавливать фальш-столбы (представляющие собой имитацию кирпичных) на опоры для забора, то потребуется значительно меньшее отверстие, чем для настоящей кирпичной кладки;
• ветровая нагрузка. Она определяется прозрачностью ограды (для кованых, решетчатых и сетчатых секций она ниже) и климатическими особенностями региона;
• характеристики почвы – тип, глубина промерзания, уровень грунтовых вод и другие.

Сетчатый забор на участках под уклоном

Несмотря на кажущуюся простоту монтажа сетчатого ограждения, на проблемных участках все же возникают некоторые сложности. На такой территории пролеты все равно должны монтироваться горизонтально, но каждая последующая секция — ниже предыдущей. Готовая конструкция забора становится похожей на ступеньки. Для конструирования забора таким образом требуется увеличивать длину опор. Это позволит закрепить сетку с одной стороны выше, а с другой ниже.

Пролет по длине выбирают исходя из уклона участка. Чем он более крутой, тем расстояние между пролетами делают меньше.

Чтобы просвет под сеткой был одинаковым на протяжении всего ограждения, можно возвести невысокую стенку из кирпича либо бетона.

Пролеты между опорами в жилых поселках и за их пределами

Населенный пункт любого типа, дачный поселок, город и деревня имеют одинаковый статус для прохождения по ним ЛЭП. Расстояние между столбами определяется до 70 м при условии, что в момент максимального обледенения они не провиснут ниже 6 м в местах, где проходит дорога и тротуар. Провод должен быть изолированный.

Освещение по улице в частном секторе устанавливается на столбах, расположенных вдоль дороги на дистанции друг от друга 30–50 м. В гараж и дом подвод электроэнергии осуществляется через самонесущий изолированный провод. Точка ввода должна быть не ниже 4 м от поверхности земли.

Если кабель протянут от столба через участок, устанавливается промежуточная опора, обеспечивающая подвес на высоте 7 м и максимальное провисание до 6 м. Деревья сажают на расстоянии более 5 м от провода. Непосредственно под линией можно делать огород с растениями в 0,5 м высотой. Кустарник высаживается на расстоянии минимально метр от линии проекции кабеля.

Высоковольтные линии ЛЭП свыше 300 кВ не должны проходить по населенным пунктам любого типа. Удаление от ближайшего жилого дома должно соответствовать 100 м. Дистанция до границы участка без застроек составляет минимально ширину санитарной зоны в одну сторону.

Основанием для расчета длины пролетов ЛЭП служит ТП 25.0038, в котором отражена разработка расчетных дистанций для опор ВЛ 0,28–35 кВ. Типовой проект содержит таблицы размеров пролетов между железобетонными и металлическими опорами в зависимости от степени обледенения, ветровой нагрузки и типа провода по сечению и изоляции.

На основании заложенных в него данных можно проектировать, на какое расстояние устанавливать столб с СИП. Если протянут будет электрический провод, металлический или медный, без изоляции, то именно от этого зависит, насколько изменится пролет между столбами.

Забор устанавливается от ЛЭП на расстоянии 5 м. От дома линия электропередачи и опора должна располагаться не ближе 6 м.

Условия сооружения электрических линий воздушной прокладки (ВЛ) электропередач, к числу которых относится расстояние между опорами ЛЭП, границы минимального удаления от других объектов, оговариваются в ПУЭ и стандартом СТО (то же, что СНиП). Предлагаем краткий обзор требований, которые должны соблюдаться при проектировании линий мощностью до 1 кВ.

Расстояние между столбами зависит от напряжения

Высота опор воздушных линий электропередачи

Высота опор зависит от стрелы провеса провода, расстояния от провода до поверхности земли, типа опоры и т. п. Высоту опоры при горизонтальном расположении проводов на линиях без защитных тросов (рис. 1) определяют следующие величины:

1. Требуемое расстояние hг провода от земли (габарит приближения провода к земле).

Провода «воздушных линий должны быть подвешены на такой высоте, чтобы от низших их точек до поверхности земли оставалось расстояние, обеспечивающее безопасность движения. Под проводами могут не только проходить люди, но и проезжать автомобили, груженные громоздкими предметами, высокие сельскохозяйственные машины, краны и т. п. На них не должно произойти электрического разряда с провода линии.

Рис. 1. Высота опоры

Наименьшие допускаемые расстояния от проводов до земли и некоторых инженерных сооружений приведены в табл. 1.

Таблица 1. Габариты приближения проводов к земле и инженерным сооружениям

Приведенные расстояния должны быть выдержаны при нормальных режимах работы линий. В некоторых случаях для линий с подвесными изоляторами нужно произвести проверку расстояний, получающихся при обрыве одного из проводов.

2. Запас в расстоянии от провода до земли Δ h.

При трассировке воздушных линий поперечные профили снимаются только в пересеченных местностях. Продольные профили трассы линий, по которым производится проектная расстановка опор, вычерчиваются в масштабе по вертикали 1 : 200 – 1 : 500. Неточности съемки и чертежей могут привести к расстояниям проводов над землей при сооружении линий, меньшим предписываемых «Правилами устройства электроустановк».

Чтобы избежать недоразумений, высота опоры определяется с небольшим запасом Δ h, принимаемым 0,2 – 0,4 м. Меньшая цифра берется для пролетов длиной до 200 – 250 м, а большая – при пролетах 400 – 500 м. Для пролетов 200 м и менее при спокойном профиле местности запаса Δ h можно не принимать.

3. Габаритная стрела провеса провода f г, при которой расстояние от провода до земли или инженерного сооружения получается наименьшим.

Габаритная стрела провеса провода при определении высоты опоры может быть при:

1) высшей температуре окружающего воздуха и нагрузке провода только собственным весом, отсутствии ветра,

2) гололеде, температуре θ г, отсутствии ветра.

Большая из этих стрел провеса провода и берется при определении высоты опоры.

При проверке приближения провода к земле и инженерным сооружениям в аварийном режиме работы линии, принимается обрыв провода в том пролете, который в контрольном пролете дает наибольшую стрелу провеса провода. Например, при пересечении линии связи воздушной линией с промежуточными опорами обрыв принимается происшедшим в пролете соседнем с пересекающим.

В аварийных режимах работы линий электропередачи допускаемые расстояния от проводов до земли и некоторых инженерных сооружений установлены меньшими, чем при нормальных режимах работы линий.

Когда пересекаемый объект – автострада, линия связи и т. д. – находится не в середине пролета (рис

2), а расположена ближе к одной из опор, при определении (высоты опоры следует принять во внимание не только наибольшую стрелу провеса провода f нб, но и стрелы провеса f1 и f2 над пересекаемыми объектами

Стрела провеса провода на расстоянии х от точки его подвеса находится по формуле f = γ х( l -х) /2

Рис. 2 . Высота опоры с треугольным расположением проводов.

4. Длина гирлянды изоляторов λ1 , включая арматуру, необходимую для крепления гирлянды изоляторов на опоре. Для определения λ1 нужно к длинам гирлянд, приведенным в табл. 1, прибавить при деревянных опорах 100 мм, а при металлических и железобетонных –

5. Размер b – расстояние от нижнего обреза траверсы до ее оси, зависящее от конструкции опоры.

6. Размер а – расстояние от оси траверсы до вершины опоры, определяемое конструкцией опоры.

Высота опоры до оси траверсы определится, следовательно, равной: h 1 = h г + Δh + f г + λ 1 + b

Полная высота опоры Н = h2 +а.

Рис. 3. Высота опоры с треугольным расположением проводов

При расположении проводов, например, в вершинах треугольника (рис. 3 ) высота h 1 оси нижней траверсы над землей определяется так же, как было указана выше. Положение верхней траверсы находится увеличением h 1 на расстояние D, (принятое между проводами разных фаз.

Наличие защитных тросов увеличивает высоту опор. Добавляется необходимое расстояние от верхнего провода до троса.
