Устройство плавного пуска электродвигателя. пример применения

Устройство болгарки

По устройству болгарки, все указано на рисунке и каких либо разъяснений не требуется. С помощью ведомой и ведущей конических шестерен передается вращение от электродвигателя на вал редуктора.

Неисправности коллекторного электродвигателя

Возможные причины поломки электродвигателя болгарки следующие:

• износ коллектора ротора;
• износ графитных щеток;
• перегорание обмоток статора;
• перегорание обмоток ротора;
• отсутствие контактного соединения концов обмоток статора с графитными щетками;
• механическое повреждение провода кабеля у основания вилки;
• механическое повреждение провода по длине кабеля;
• выход из строя конденсатора,

а также другие возможные причины, связанные с каким-либо разрывом в электрической схеме.

Проверка коллекторного электродвигателя

Причина неисправности коллекторного электродвигателя выявляется измерительным прибором, на примере таких приборов как:

• стрелочный тестер;
• омметр;
• мультиметр.

Если нет в наличии измерительного прибора, какой-либо разрыв можно определить индикаторной отверткой.

Так допустим, перегорание обмоток статора (рис. 3) обычно вызвано в результате общего перегрева электродвигателя. В данном случае нарушается изоляция проводов в обмотке статора и сама обмотка может замыкать на корпус станины. Для установления такой возможной причины неисправности, один наконечник щупа прибора подсоединяется к выведенному концу провода обмотки статора, второй наконечник щупа подсоединяется к корпусу станины статора.

Чтобы проверить обмотку ротора, щупы прибора нужно подсоединить к ламелям (пластинам) коллектора (рис. 4).

На этом пока все. Следите за рубрикой.

Твитнуть

Рассказать ВК

Нажать Класс

• подскажите,пожалуйста,сечение провода обмотки статора болгарки Kolner 580 wt.Кол-во витков 167

Здравствуйте, господа электрики! Подскажите, пожалуйста, почему может греться электродвигатель болгарки при вращении вхолостую в течение 2-3 минут после включения на холодную после замены ротора. Изначально при работе алмазным диском на новой болгарке перегрели ее путем остановки диска на полном вращении ротора. Разобрали, проверили ротор — разрыв цепи на коллекторе (две ламели черные). Больше никакие элементы не проверяли. Поставили новый ротор — стала греться без нагрузки.

Здравствуйте! Подскажите пожалуйста — после замены такого якоря перфоратора https://rotorua.com.ua/product/jakor-perforatora-einhell-858/ ствол перфоратора начал вращаться в другую сторону. Какие могут быть причины? Бракованный якорь или какоето несоответствие? спасибо за ответ.

Если в вашем арсенале есть старенькая угловая шлифовальная машина, не спешите списывать её со счетов. Используя несложную электрическую схему, прибор можно легко модернизировать, добавив к нему функцию изменения частоты оборотов. Благодаря простому регулятору, который реально собрать своими руками за несколько часов, функциональность аппарата значительно возрастёт. Снизив частоту вращения, болгарку можно применить как шлифовальный и заточный станок для различных видов материалов. Появляются новые возможности для применения дополнительных насадок и оснастки.

Самодельные варианты

Существует множество схем модернизации электроинструмента при помощи УПП. Среди всех разновидностей широкое применение получили устройства на симисторах. Симистор — полупроводниковый элемент, позволяющий плавно регулировать параметры питания. Существуют простые и сложные схемы, которые отличаются между собой вариантами исполнения, а также поддерживаемой мощностью, подключаемого электроинструмента. В конструктивном исполнении бывают внутренние, позволяющие встраиваться внутрь корпуса, и внешние, изготавливаемые в виде отдельного модуля, выполняющего роль ограничителя оборотов и пускового тока при непосредственном пуске УШМ.

Простейшая схема

УПП с регулированием оборотов на тиристоре КУ 202 получил широкое применение благодаря очень простой схеме исполнения (схема 1). Его подключение не требует особых навыков. Радиоэлементы для него достать очень просто. Состоит эта модель регулятора из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы настройки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.

Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Кроме того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.

Основной принцип работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в интернете или справочнике). Кроме того, нужно учесть и тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 является отличным тиристором, но его существенный недостаток состоит в его настройке (подборка деталей для схемы управления). Для осуществления плавного пуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).

Плавный пуск на микросхеме

Оптимальным вариантом для изготовления УПП является схема УПП на одном симисторе и микросхеме, которая управляет плавным открытием перехода p-n типа. Питается устройство от сети 220 В и ее несложно собрать самому. Очень простая и универсальная схема плавного пуска электродвигателя позволяет также и регулировать обороты (схема 2). Симистор возможно заменить аналогичным или с характеристиками, превышающими исходные, согласно справочнику радиоэлементов полупроводникового типа.

Схема 2. Схема плавного пуска электроинструмента

Устройство реализуется на основе микросхемы КР118ПМ1 и симисторе. Благодаря универсальности устройства его можно использовать для любого инструмента. Он не требует настройки и устанавливается в разрыв кабеля питания.

При пуске электродвигателя происходит подача U на КР118ПМ1 и плавный рост заряда конденсатора С2. Тиристор открывается постепенно с задержкой, зависящей от емкости управляющего конденсатора С2. При емкости С2 = 47 мкФ происходит задержка при запуске около 2 секунд. Она зависит прямо пропорционально от емкости конденсатора (при большей емкости время запуска увеличивается). При отключении УШМ конденсатор С2 разряжается при помощи резистора R2, сопротивление которого равно 68 к, а время разрядки составляет около 4 секунд.

Для регулирования оборотов нужно заменить R1 на резистор переменного типа. При изменении параметра переменного резистора происходит изменение мощности электромотора. R2 изменяет величину тока, протекающего через вход симистора. Симистор нуждается в охлаждении и, следовательно, в корпус модуля можно встроить вентилятор.

Таким образом, для запуска электродвигателей различного инструмента необходимо использовать УПП заводского изготовления или самодельные. УПП применяются для увеличения срока эксплуатации инструмента. При запуске двигателя происходит резкое увеличение тока потребления в 7 раз. Из-за этого возможно подгорание статорных обмоток и износ механической части. УПП позволяют значительно снизить пусковой ток. При изготовлении УПП самостоятельно нужно соблюдать правила безопасности при работе с электричеством.

Устройство плавного пуска — электротехническое устройство, используемое в асинхронных электродвигателях, которое позволяет во время запуска удерживать параметры двигателя (тока, напряжения и т.д.) в в безопасных пределах. Его применение уменьшает пусковые токи, снижает вероятность перегрева двигателя, устраняет рывки в механических приводах, что, в конечном итоге, повышает срок службы электродвигателя.

Плавный пуск для болгарки.

Мною разработано и выпускается устройство плавного пуска для любого

электроинструмента с коллекторными электродвигателями, мощностью до

2500Вт. Оно обеспечивает не только плавный разгон двигателя, но и за-

щиту от перегрузок и экстремальных ситуаций. (Например закусывание от-

резного круга болгарки и т.д.)

Устройство собирается в пластиковом корпусе имеет сетевую вилку и розетку для подключения инструмента.

У себя на заводе с 2002г. мы эксплуатируем настольную отрезную машину фирмы TALON мощностью 2000Вт, у которой в течение года выгорел выключатель и два якоря двигателя. Это и привело к мысли о необходимости разработки устройства плавного пуска. С начала 2003г. и по сей день весь наш электроинструмент используется с этими устройствами. Больше ни чего не горит.

Современный электроинструмент, выполненный на базе коллекторного электродвигателя переменного тока, практически весь оборудован встроенными устройствами плавного пуска и возможностью регулировки скорости вращения.

Старые дрели. болгарки и прочее, легко можно оснастить такими устройствами, выполненными в виде выносного блока, либо встроенными в инструмент. Предлагаю очень простую схему, которая отлично работает и которой я пользуюсь около двух лет.

Собрать такое устройство легко может даже начинающий радиолюбитель.

Принципиальная схема:

В таком виде схема обеспечивает плавный пуск и выход на номинальную скорость. Время разгона зависит от ёмкости конденсатора С3. Для регулировки скорости резистор R2 должен быть переменным, желательно группы А, или припаять переменник параллельно R2. В последнем случае желательно, чтобы их общее сопротивление было близким к номиналу (от этого зависит максимальное напряжение на двигателе).

При желании регулятор можно встроить в рукоятку инструмента, хотя это уже более сложная доработка и, на мой взгляд, совершенно неоправданная. В таком случае проще купить в магазине. Но уж если решились на такую доработку, есть смысл заменить штатный силовой выключатель на слаботочный, что приведет к повышению надежности.

Для этого надо параллельно резистору R2 и конденсатору C3 включить микропереключатель, используя нормально замкнутые контакты.

У меня данное устройство собрано в корпусе разветвительной коробки, которую можно легко купить в любом магазине электротоваров. В принципе, такой вариант меня вполне устраивает. Последний раз я успешно использовал свою дрель в качестве шуруповерта, без реверса, конечно. Сделать реверс в принципе несложно, достаточно переключить концы одной из обмоток, но эта возня с проводами, с переключателем мне в лом

Симистор у меня стоит ТС 122-25-5, можно ставить практически любой с напряжением не ниже 4-го класса и током не ниже 1,5- 2 номиналов (на случай заклинивания).

Внимание! Конструкция имеет гальваническую связь с сетью, что небезопасно для Вашей жизни и здоровья! Детали и элементы крепления должны быть изолированы!

Как сделать защитное устройство своими руками

Плавный пуск пригодится для бытового ручного электроинструмента. При точном воспроизведении представленных ниже инструкций он выполнит функции защиты болгарки или насоса не хуже фабричного образца. Для повторения подойдет сравнительно простая конструкция на специализированной микросхеме КР1182ПМ1. Симистор подбирают с учетом нужной нагрузки по току. Электронный ключ BT138-800, например, рассчитан на номинальный ток силой до 12 А. Лучше выбрать его со значительным запасом, чтобы исключить перегрев. Такой подход поможет исключить радиатор.

Параметры других элементов:

• постоянные резисторы: R1 – 470 Ом, R2 – 68 кОм;
• конденсатор в параллельной цепи: C3 – 47 мкф на 10 V;
• одинаковые конденсаторы на входе: С1 (С2) по 1 мкф/10 V.

Электрическая схема

Чтобы исключить сложный процесс изготовления печатной платы, можно приобрести типовой универсальный аналог, предназначенный для монтажных работ. Отмечают маркером места для отдельных электронных компонентов, отрезают нужную часть. Пайкой фиксируют детали, создают цепи прохождения тока в соответствии с чертежом. Микросхему удобнее устанавливать на специализированном разъеме, чтобы предотвратить повреждение перегревом.

Компактная конструкция помещается в стандартной розетке закрытого типа

При выборе мощного устройства, предназначенного для подключения станков и другой дорогой техники, следует отдать предпочтение фабричным изделиям. В этом случае, кроме стабильной работы и отличных потребительских параметров, можно рассчитывать на официальные гарантийные обязательства производителя. Электродрель и другие бытовые приборы защитить несложно с помощью самоделки

В любом варианте необходимо учитывать реальные условия будущего применения, уделять достаточное внимание вопросам безопасности

Принцип работы системы

В качестве электропривода в УШМ используется коллекторный электродвигатель. При его запуске требуется сильное магнитное поле в обмотках, чтобы раскрутить статичный ротор. Поэтому пусковой ток в разы превышает его номинальное значение. Устройство плавного пуска отличается наличием так называемого времени разгона, во время которого электронный блок плавно осуществляет раскрутку ротора электродвигателя без резких рывков. Микросхема на полупроводниковых приборах может менять фазовое регулирование параметров электрической цепи и влиять на переходные электромагнитные процессы заставляющие ротор вращаться.

Недостатки УШМ без плавного пуска

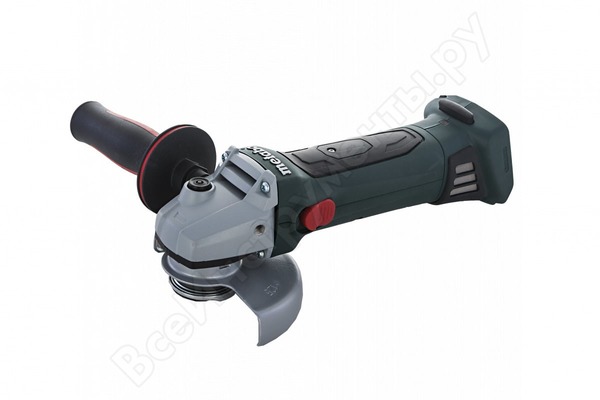

Аккумуляторная угловая шлифмашина Metabo W 18 LTX 125 602174850 с плавным пуском. Фото ВсеИнструменты.ру

Кроме обеспечивающих комфортные условия работы пользователю, болгарка с плавным пуском обладает рядом других достоинств.

• Отсутствие во время плавного пуска болгарки большого пускового тока, который в разы превышает номинальное значение этого параметра во время работы, повышает надежность электрической части электроинструмента. В этом случае провода обмоток не испытывают перегрузок и не растрескиваются, ламели коллектора и щетки не подвергаются износу от повышенного искрения, в местах контакта не происходят процессы, ухудшающие соединение.
• Во время равномерного повышения числа оборотов до номинального значения болгарка с плавным пуском не испытывает повышенных динамических нагрузок, которые возникают при его отсутствии. Мгновенный набор 6000 оборотов в минуту и более не проходит бесследно для шестеренчатой передачи и подшипниковых узлов. Они быстрее выходят из строя, поэтому болгарки без такого устройства чаще ремонтируются.

Модификация для болгарок интерскол с симистором на 15 А

Плавный пуск для прибора с симисторами на 15 А считается универсальным и часто встречается у видов невысокой мощности. Отличие приборов заключается в маленькой проводимости. Схема (устройство) такого пуска предполагает использование трансиверов определенного типа, которые работают при частоте сорок Гц. У многих видов применяются компараторы. Такие детали ставятся с фильтрами. Номинальное напряжение у пускателей начинается от 200 В.

Пускатели для болгарок с симистором на 20 А

Приборы с симисторами на 20 А подойдут для профи болгарок. У многих видов используются специальные резисторы. В первую очередь они могут функционировать при высокой частоте. Макс температура пускателей равна пятидесяти пяти градусам. У большинства приспособлений отлично защищен корпус. Классическая схема предполагает использование 3 контакторов емкостью от тридцати пФ. Мастера считают, что приборы выделяются своей проводимостью.

• Самая маленькая частота у пускателей где-то тридцать пять Гц. Функционировать они могут в сети постоянного тока. Подключение модели выполняется через переходники. Для моторов на двести Вт прекрасно подойдут такие устройства. Фильтры очень часто ставятся с триодами. Показатель чувствительности у них равен 300 мВ и не более.
• Довольно часто могут встретиться специальные компараторы с системой защиты. Если разбирать зарубежные модели, то у них есть интегральный преобразователь, который ставится с изоляторами. Проводимость тока производится на отметке пять мк. При сопротивлении сорок Ом модель может долго держать большие обороты.

Модели на болгарку 600 Вт

• Для инструментов на 600 Вт, используют пускатели с контактными симисторами, у них перегрузка не выше десяти А. Также помните, что есть множество приборов с обкладками. Они хороши своей защищенностью и не будут в страхе от повышения температурного режима. Мин частота для устройств на 600 Вт равна 30 Гц. При этом сопротивление будет зависеть от поставленного триода. Если он используется линейного типа, то вышеуказанный параметр не превысит 50 Ом.
• Если рассказывать про дуплексные триоды, то сопротивление при серьезных оборотах может дойти до 80 Ом. Совсем редко у моделей могут встретиться стабилизаторы, которые работают от компараторов. В большинстве случаев, они закрепляются сразу на модули. Некоторые виды создаются с проводными транзисторами. У них самая маленькая частота начинается от пяти Гц. Они боятся перегрузки, но могут поддерживать огромные обороты при напряжении 220 вольт.

Устройства для болгарок на 800 вольт

Приспособления на 800 Вт могут функционировать с пускателями маленькой частоты. Симисторы частенько используются на пятнадцать А. Если разбирать схему моделей, то нужно заметить, что у них используют специальные транзисторы, у которых пропускная способность тока начинается от 45 мк. Конденсаторы применяются с фильтрами и без них, а емкость у деталей равняется не более трех пФ. Также стоит знать, что пускатели могут отличаться по чувствительности. Ушм с регулировкой оборотов и плавным пуском. УШМ Makita GA5030. Болгарка «Макита» с регулированием оборотов является одной из самых популярных моделей. Диапазон регулировки вращения — полностью будет зависеть от максимального диаметра насадки.

Помните, что есть большая вероятность поломки электродвигателя и поломки устройства после того, как произведен не мягкий, пуск, а резкий, рывками. Поэтому лучше сделать ограничитель, выполняя ограничения можно напрямую обезопасить двигатель. Еще в приспособлении должен быть коллекторный двигатель, а не асинхронный, чтобы все можно было спокойно отключить. Блок нужен для поступления питания переключающих реле.

Ну и главное, кнопка для пуска должна быть правильно установлена, а еще лучше взглянуть на электросхему перед созданием собственного устройства. Ремонт моделей кр1182пм1, xs, 12, d3, лучше выполнять тщательно, ведь такие устройства стоят дорого.

Изготовление розетки плавного пуска

Самое главное требование для такой розетки — это ее мобильность. Поэтому вам понадобится переноска.

С помощью нее можно будет плавно запускать инструмент в любом месте — в гараже, на даче, при строительстве своего дома на разных участках стройплощадки.

Первым делом переноску нужно разобрать.

Основные провода питания в ней могут быть либо припаяны, либо подсоединены на винтовых зажимах.

В зависимости от этого, также будет происходить и подключение вашей дополнительной розетки. Это должна быть именно дополнительная розетка возле переноски, чтобы иметь возможность одновременно подключать инструмент в разных режимах.

Кстати, если вы по ошибке включите болгарку или циркулярку, имеющие заводской встроенный плавный пуск в розетку, также снабженной таким УПП, то на удивление все будет работать. Единственный момент — получится задержка запуска пилы или оборотов диска на пару секунд, что не очень удобно в работе и без привычки может озадачить.

Вот реальные испытания такого подключения, проведенные одним мастером с ютуб BaRmAgLoT777. Его комментарий после таких опробований на гравере типа Dremel, дреле Bosch, фрезере Makita, циркулярной пиле Интерскол:

Далее для сборки розетки берете многожильный медный провод сечением 2,5мм2 и зачищаете его концы.

После чего необходимо залудить контактную площадку на переноске, куда будет припаиваться этот провод.

Надежно припаиваете жилы кабеля к этим площадкам.

Аккуратно укладываете провода и закрываете удлинитель.

Берете квадратную наружную розетку для установки на внешней поверхности стен, и в ее корпус примеряете блок плавного пуска. Так как он имеет компактные прямоугольные размеры, то должен поместиться туда без особых проблем.

Монтируете и закрепляете корпус розетки на одной площадке с удлинителем.

Блочок ПП подключаете в разрыв любого провода, фазного или нулевого. Не перепутайте, на него не подается одновременно фаза и ноль, т.е. 220В.

Он устанавливается на какой-то один из проводов.

Также для этого БПП, нет никакой разницы с какой стороны сделать вход, а с какой выход. Скрутки пропаиваются и изолируются термоусадкой.

После чего, все внутренности розетки собираются в корпус и остается всю конструкцию закрыть крышкой.

На этом вся переделка переноски и изготовление розетки можно считать завершенной. По времени это займет у вас не более 15 минут.

Натуральный линолеум

Схема подключения *болгарки*

Схема подключения *болгарки* Дал мне знакомый поченить *балгарку*, говорит: мол раньше работала,а теперь неработает. Машинка сама старого образца я так понимаю, отрезной диск крепится перпендикулярно по отношению к ротору двигателя (опастная штука).Так вот когда я разобрал её, то обнаружил что её и до меня кто то пытался ремонтировать.Провода внутри все на скрутках были и в добавок оборваны. Мне необходима схема подключения этой байды (чертеж или зарисовка) чтобы наглядно было. В состав машинки входит: статор,ротор (две щетки),конденсатор с тремя выводами и кнопка включения. Помогите пожалуйста разобраться, а то шляпа какая то выходит, взял сделать аппарат и не сделал. Сообщение отредактировал Синяя Борода: 27 September 2008 — 02:29

Схема подключения *болгарки* Если без плавного включения, вот и вся схема. Может выключатель разрывать только один провод.

Конденсатор помехоподавительный ставится крайними выводами на вход после кнопки, средним на железо статора.

Прикрепленные изображения

Сообщение отредактировал ХОБИТ: 27 September 2008 — 03:02

Схема подключения *болгарки* Ага. Я так понимаю двигатель подключается последовательно. А как выглядит схема с плавным стартом? Интересно было бы посмотреть.

Сообщение отредактировал Синяя Борода: 28 September 2008 — 10:27

Схема подключения *болгарки*

или это подключение более сложное и требует дополнительных деталей ?

Схема подключения *болгарки*

Синяя Борода (29th September 2008 — 01:35) писал:

или это подключение более сложное и требует дополнительных деталей ?

Да требуются дополнительные детали и не в каждой болгарке они могут разместиться.

Page 2

Электродвигатели. частотники. схемы подключения.

• Вы не можете создать новую тему
• Отметить этот форум прочитанным

Автор Саян, 20 Sep 2009
Автор Nub, 22 Jun 2008
Автор bim, 29 Jan 2008
Автор bim, 26 Oct 2011
Автор Nub, 24 Apr 2008
Автор Semko, 18 Jan 2018
Автор orio55, 12 Mar 2017
Автор Nikomas, Сегодня, 04:16
Автор Kotelev, 19 Mar 2015
Автор Pavel47, 19 Jan 2018
Автор lekalschik, 22 Apr 2013
Автор Treugolnik, 13 Jan 2008
Автор aftaev, 14 Feb 2010
Автор SergeyIL, 22 Oct 2014
Автор Тимур05, Сегодня, 12:22
Автор IvanIvanov76, 20 Jan 2018
Автор DocR, 02 Sep 2012
Автор МОРЕплаватель, Вчера, 16:44
Автор dx1, 07 Jan 2018
Автор ПетрК, 05 Dec 2016
Автор Вален, 12 Feb 2012
Автор Wagner_POMA, 26 Jul 2013
Автор N-S-Iv, 25 May 2017
Автор duke_nuke, 24 Dec 2017
Автор aleksandr16rus, 20 Jan 2018
Автор archstyle, 26 Dec 2017
Автор Impartial, 30 Sep 2016
Автор killdozer, 15 Jan 2018
Автор Trefoil, 14 Jan 2018
Автор Dr_Law, 18 May 2010

Вы не можете создать новую тему

www.chipmaker.ru

Как заменить графитовые щетки

На основании практических данных установлено, что наиболее уязвимой частью в техническом устройстве, в том числе и в 1100Э, являются графитовые щетки. Их срок службы составляет не более 2 лет. Чтобы произвести замену старых щеток на новые, не нужно обладать опытом. Такая манипуляция не составит большого труда даже для неопытного человека. Для изучения состояния щеток нужно открыть корпус инструмента, в том числе 1100Э.

Если техническое устройство изготовлено специализированной фирмой, то щетки могут удерживаться с помощью пружины. Чтобы произвести извлечение щетки, нужно эти пружины прижать отверткой. Если же изготовителем инструмента является Китай, то в этих местах расположены заглушки, которые тоже убираются с помощью отвертки, и только после этого щетка легко снимается. Чтобы определить, какую щетку нужно приобрести, рекомендуется взять снятую деталь с собой в магазин и соответственно в нем подобрать аналогичную, четко по заданным параметрам. При вставке щетки в болгарку необходимо эти действия выполнять плавно, не спеша

Важно при этом обратить внимание, что она ни за что не цепляется и ровно устанавливается в гнездо

По образу и подобию установки первой щетки, можно поставить и вторую. После этого необходимо проверить расположение проводов в техническом устройстве, чтобы они нигде не пережимались. Теперь корпус можно закрыть и включить машинку в тестовом режиме.

Как подключить электроинструмент? Такой вопрос очень часто возникает при ремонте электроинструмента когда нет электрической схемы, прибор частично или полностью разобран, разукомплектован и вдобавок подвергался неоднократному, неумелому ремонту.

Провода торчат в разные стороны, некоторые из них соединены между собой, концы других оголены. Казалось бы, что в этом хаосе, в котором нет никакой логики, невозможно разобраться.

На самом деле, правильно и без проблем подключить можно любой электромотор, даже не зная схемы. Нужно только знать его тип, особенности конструкции и хотя бы основы теории.

Покажу это на примере подключения фрезера Macita3612C.

Кажется, что в этом хаосе проводов без схемы невозможно разобраться, но поверьте, это не так. Более того, без некоторых проводов можно обойтись, а некоторые просто не нужны.

Иногда, при ремонте или восстановлении работоспособности электроинструмента возникает необходимость подключить устройство к сети при этом сохранив весь тот функционал каким, электроинструмент обладал изначально, но из корпуса только торчат провода, причём довольно много (в моём случае 6), а электрической схемы нигде не удается найти. Что делать? На самом деле, всё не так страшно и сложно.

Отличительный признак коллекторного электродвигателя коллекторный узел.

Вовсе не обязательно знать что и как было сделано изначально. Для того чтобы подключить электромотор инструмента нужно сделать следующее:

1. Найти питающую цепь.
2. При необходимости подключить конденсаторы.
3. Подключить коммутирующее устройство.

Методика нахождения проводов питания

В ручном электроинструменте любого предназначения, как правило, используется универсальный коллекторный электродвигатель (УКД). Универсальность эта весьма условна и означает только то что двигатель теоретически может работать от постоянного и от переменного тока. На практике при ремонте, эту особенность не применишь, важнее знать принципиальную схемы УКД. Взглянув на которую можно сделать важный практический вывод.

Один из пучка входящих в корпус двигателя проводов непременно должен быть подключён к одной из обмоток статора, а через неё к контактной площадке щётки.

Болгарка с регулировкой оборотов и плавным пуском

При выполнении работ своими руками важно, чтобы в электроинструменте был плавный пуск. Это особенно актуально, если часто приходится работать, а сеть не выдерживает напряжения инструмента

Система мягкого пуска защитит и сеть и инструмент

Бюджетный варианты угловых шлифовальных машин – УШМ – имеют ряд недостатков:

1. У электроинструмента отсутствует возможность плавного, мягкого пуска. Это может привести к перебоям электроэнергии, так как болгарка в первые секунды после включения потребляет большое количество электричества. Также есть огромная вероятность порчи электродвигателя и поломки инструмента после того, как осуществлен не мягкий, пуск, а резкий, рывками.
2. У электроинструмента, особенно простого китайского, нет в наличии регулятора оборотов (регулировкой оборотов можно обеспечить долгую работу инструмента без нагрузки на него).

Поэтому при выборе инструмента очень важно обращать внимание на такие параметры, как регулировка оборотов и наличие плавного пуска. Кроме того, при выборе УШМ следует обращать внимание на мощность. Здесь основным показателем служит объём выполняемых работ

Здесь основным показателем служит объём выполняемых работ.

Для объёмной работы в промышленных масштабах следует использовать УШМ мощнее примерно в два раза. Ещё к основным показателям кроме технических характеристик, относится безопасность. Болгарка должна быть безопасной. Что это значит? Во-первых, как уже было сказано, наличие плавного пуска, предотвращающего скачки напряжения во время включения. Автоматические предохранители, необходимые для экстренной остановки мотора во время сбоя системы. Предохранители служат регулятором, когда круг клинит. Обеспечивается защита от пыли. Она необходима при частом использовании болгарки, чтобы пыль не скапливалась в инструменте.

Важна функция теплоотвода. Теплоотвод защищает от перегрева. Во время работы, особенно если работы продолжительные, корпус машины подвержен сильному нагреванию, чтобы не было перегрева и необходим отвод тепла. При перегрузке УШМ останавливается – это происходит во время нагревания, приближающемуся к 200 оС. Ну и балансировка диска служит для снижения неприятной вибрации и биения инструмента при работе, особенно этому воздействию подвержены старые изношенные диски

Обращать внимание и уделять внимание безопасности при выборе инструмента и при дальнейшей работе с ним очень важно

При выборе инструмента стоит отметить, что существуют болгарки с одной и с двумя ручками. Здесь следует полагаться исключительно на удобство. Двуручные модели скорее всего будут более удобными при держании, однако такие инструменты тяжелее по весу, одноручные модели также придётся держать двумя руками, но такие УШМ меньше по размеру и весу.

Лидерам на рынке электроинструментов является фирма Bosch. Инструменты данной фирмы обладают всеми необходимыми характеристиками от удобства до безопасности. Также плюсами инструментов фирмы Bosсh является то, что есть хорошая вентиляция.

Преимущества УПП

В сравнении с другими схемами пуска асинхронных электродвигателей, УПП обеспечивает наибольшее снижение амплитуды пускового тока.

Кроме того, такие устройства обладают следующими преимуществами:

• Продление срока службы двигателя и технологического оборудования. УПП снижает нагрев обмоток, контактов, а также исключает динамические удары.
• Значительное снижение затрат на аппаратную часть электропривода. Установка софт-стартеров позволяет сэкономить на схемах защиты, устанавливать менее мощные коммутирующие устройства.
• Снижение нагрузки на электросеть. УПП снижают броски тока и предотвращают падение напряжения в электросетях. Это особенно актуально при ограниченной мощности трансформаторов и использовании автономных источников электропитания.
• Повышение безопасности производства. Плавный старт и разгон снижет травматизм при поломках оборудования, связанных с рывками при запуске, вероятность гидравлических ударов, других аварийных ситуаций.
• Уменьшение наводимых помех при старте. Софт-стартеры снижают интенсивность магнитного поля при пуске электродвигателя. УПП позволяют отказаться от фильтров для контрольных кабелей.
• Низкая стоимость. Устройства плавного пуска стоят в несколько раз дешевле преобразователей частоты той же мощности. Софт-стартеры выгодно использовать при постоянной нагрузке оборудования в условиях, где ограничение пусковых токов и стартового момента являются основными требованиями.

УПП также заменяют механические тормоза и кинематические устройства для остановки. Кроме того, софт-стартеры позволяют применять асинхронные двигатели с ротором типа “ беличья клетка” вместо дорогих электрических машин с улучшенными пусковыми характеристиками или фазным ротором.

Выбор схемы пуска осуществляется на основании анализа требований к оборудованию и характеристик электрической сети.

Как сделать вентиляцию в инкубаторе своими руками

Как подключить, установка

Для пользователей болгарок, не имеющих навыков электромонтажных работ можно приобрести отдельно продающийся блок плавного пуска. Необходимо будет лишь правильно его установить. Существую два варианта размещения пускового устройства — внутри корпуса болгарки и, в случае невозможности, снаружи.

В следующем видео автор один из приобретенных блоков с помощью небольшой доработки корпуса болгарки разместил внутри его. Два провода блока пуска подсоединяются по следующей схеме: один провод к контакту выключателя, другой к обмотке статора электропривода.

В другом видео автору также удалось поместить приобретенный блок внутри болгарки. Однако схему подключения он выбрал другую — в разрыв сети

При этом не важно учитывать куда подсоединять «ноль», а куда «фазу»
