#лучшедома. как сделать патрон на болгарку без токаря

Как снять патрон с электродрели

Патрон может крепиться к шпинделю следующим образом:

• Конусное крепление. Когда используется конус Морзе (конус инструментальный). В этом случае вал выполнен в виде конуса, хорошо отшлифован и для его насадки требуется минимальное усилие. Пример маркировки: В10, где В — условное обозначение конуса, а цифра 10 — диаметр хвостовика режущего инструмента. Такое крепление встречается чаще всего у шуруповёртов.
• Резьбовое крепление. Резьба же бывает метрическая и дюймовая. Если на корпусе патрона выбита маркировка М13, то здесь резьба метрическая, 13 мм. Если она дюймовая — UNF с указанием диаметра ½ дюйма.

Однако чтобы обезопасить пользователя на все 100%, производитель импортных дрелей ещё и фиксирует патрон винтом, который служит стопором и надёжно крепит его к валу.

Винт имеет левую резьбу и очень часто, когда дрель ремонтируют неопытные люди, шлиц на винте под отвёртку срывают по незнанию, полагая, что там стандартная правая резьба — поэтому откручивать нужно его по часовой стрелке.

Зная конструктивные особенности собственной дрели, снять патрон не представляется большой проблемой.

Для того чтобы сменить этот элемент необходимо подготовить следующие инструменты:

• Трубный ключ № 2.
• Молоток средних размеров. Примерно 400−500 гр.
• Гаечные ключи.
• Штангенциркуль № 1, 2 или 3.
• Отвёртку с нужной формой и сечением лезвия.
• Напильник личной или бархатный.
• Наждачную бумагу.

В этом списке указан минимальный набор инструмента. Очень возможно, что во время работ понадобиться что-нибудь дополнительно.

Соединение резьбовое

Порядок действий при демонтаже:

• Откручиваем стопорный винт против часовой стрелки.
• Откручиваем патрон в том же направлении. Если на валу есть проточки — пользуемся гаечным ключом для фиксации.
• Если сверло заклинило, то следует точными и лёгкими ударами молотка постучать по кулачкам сверху вниз.
• Установка устройства осуществляется в обратном порядке.

Зафиксировав ту часть оснастки, на которой кулачки трубным (газовым) ключом № 2, нужно провернуть вал. Патрон должен легко открутиться после такого «настойчивого» вмешательства.

Соединение инструментальным конусом: демонтаж пошагово

Такой демонтаж производится с помощью молотка и выколотки из цветного металла: латунь, бронза, алюминий, медь. Впрочем, всё ещё встречаются и молотки такого типа.

Мягкий металл не принесёт оснастке повреждений в виде забоин и деформаций.

Необходимо выполнить следующие действия:

1. Дрель держать рукоятью вверх.
2. По тыльной стороне патрона деликатно по всей окружности обстучать молотком.
3. После того как устройство демонтировано, нужно зачистить конус мелкой наждачкой. Крупные забоины, если таковые имеются, удалить при помощи напильника.
4. Новый патрон вставляется в его штатное место и фиксируется ударом деревянного молотка (киянки).

Для старых дрелей, изготовленных ещё в советский период, применим ещё один способ. В них, на валу, между корпусом инструмента и патроном есть довольно большой зазор, а на валу выполнены лыски.

Слесари, как правило, поступали следующим образом:

• Вставляли ключ в эти проточки.
• Ударом молотка по рожковому ключу демонтировали зажимной инструмент.

Способ, конечно, не самый безопасный, учитывая, что ключ может отлететь по незапланированной слесарем траектории и нанести травму. Существует ещё разновидность дрелей, где в корпусе выполнена прорезь, в которую вставляется клин для выбивания патрона. Такие дрели могут иметь два конуса: один в патроне, а другой в дрели. Эти инструменты отличаются внушительными размерами и весом.

Дрели с конусом считаются более точными в ответственном сверлении, поскольку конус Морзе изготовлен с высокой степенью точности.

Кроме того, конический патрон можно снять съёмником, поскольку в каждой такой дрели, где даже нет резьбового отверстия под стопорный винт, есть сквозное отверстие. И если воспользоваться съёмником с центральной шпилькой и упереть её в это отверстие, то закрепившись за её ответную часть тем, что имеет зацепы в виде мощных крючков также можно снять крепко прикреплённый патрон. Такими съёмниками снимают, например, подшипники.

Какие бывают еще размеры?

Говоря о размере болгарок, нередко имеются в виду не только габариты, но и прочие величины, такие как длина и высота.

Шлифмашины подразделяются на несколько групп:

Маленькие (бытовые). Длина прибора около 270, а высота 100 мм. Диаметр дисков 115 или 125 мм. Мощность составляет от 500 до 1200 Вт. Используются такие УШМ преимущественно в бытовых условиях не дольше 20 минут непрерывного использования.

Важно! Категорически запрещается устанавливать на маленькую болгарку пильный диск циркулярной пилы. Это чревато серьезными травмами.. Средние (профессиональные)

Длина инструмента составляет порядка 350, высота от 120 до 130 мм. Размер круга от 150 до 180 мм. Мощность колеблется от 1200 до 1500 Вт. Непрерывно работать такой инструмент может до 50 минут. Сфера использования таких УШМ – промышленное производство и работа на строительных объектах

Средние (профессиональные). Длина инструмента составляет порядка 350, высота от 120 до 130 мм. Размер круга от 150 до 180 мм. Мощность колеблется от 1200 до 1500 Вт. Непрерывно работать такой инструмент может до 50 минут. Сфера использования таких УШМ – промышленное производство и работа на строительных объектах.

Углошлифовальная машина Зубр Профессионал УШМ-П125-1400 ЭПСТ. Фото ВсеИнструменты.ру

Большие (промышленные). Длина такого инструмента достигает 400, а высота колеблется от 140 мм. и выше. Мощность достигает 3000 Вт. Диаметр диска от 210 до 230 м. Такая модель легко справляется с самыми тяжелыми задачами и подойдет для абсолютно любой работы в крупных масштабах.

Резьба прижимного фланца

Прижимной фланец представляет собой резьбовое кольцо преимущественно овального или круглого вида. Фланец болгарки изготавливается особым способом: из определенных марок стали с четким следованием плану производства.

Размер резьбы М10:

• диаметр стержня по гребню резьбы: 10 (мм);
• шаг (наибольший): 1,5 (мм);
• наружный диаметр (d): 10 (мм);
• средний диаметр (d2): 9,026 (мм);
• внутренний диаметр по дну впадины (d3): 8,160 (мм).

Размер резьбы М11:

• диаметр стержня по гребню резьбы: 11 (мм);
• шаг (наибольший): 1,5 (мм);
• наружный диаметр (d): 11 (мм);
• средний диаметр (d2): 10,026 (мм);
• внутренний диаметр по дну впадины (d3): 9,160 (мм).

УШМ (болгарка) HITACHI G13SD с резьбой М14. Фото 220Вольт

Размер резьбы М12:

• диаметр стержня по гребню резьбы: 12 (мм);
• шаг (наибольший): 1,75 (мм);
• наружный диаметр (d): 12 (мм);
• средний диаметр (d2): 10,863 (мм);
• внутренний диаметр по дну впадины (d3): 9,853 (мм).

Размер резьбы М14:

• диаметр стержня по гребню резьбы: 14 (мм);
• шаг (наибольший): 2 (мм);
• наружный диаметр (d): 14 (мм);
• средний диаметр (d2): 12,701 (мм);
• внутренний диаметр по дну впадины (d3): 11,546 (мм).

Размер резьбы М15:

• диаметр стержня по гребню резьбы: 15 (мм);
• шаг (наибольший): 1,5 (мм);
• наружный диаметр (d): 15 (мм);
• средний диаметр (d2): 14,026 (мм);
• внутренний диаметр по дну впадины (d3): 13,160 (мм).

Например, фланец опорный Makita 224415-9 имеет следующие характеристики:

• диаметр – 42 мм;
• тип резьбы – М14.

Подходит для УШМ 115–230.

Ключ

Ключ – это особый инструмент для смены насадок на шлифмашине. Инструмент изготавливают из стали повышенной прочности для долгой его службы. Диаметр гаек, которые способен открутить ключ, обычно указывается после букв «КР».

Гайки

Быстрозажимная гайка для УШМ Makita 115\125\150\230. Фото 220Вольт

Специальная зажимная гайка выпускается совместно с болгаркой. Она фиксирует шлифовальный или режущий диск.

Гайки делятся на два типа:

• откручивающиеся с помощью ключа;
• откручивающиеся руками.

Например, гайка FIXTEC AEG 4932358225 со стандартным типом резьбы шпинделя (М14) имеет параметры:

• длина – 150 мм;
• ширина – 100;
• высота – 20;
• толщина – 8.

Такое оборудование подходит для болгарок с размером режущего круга 115/150.

Кожух защитный

Кожух DEWALT DWE46150-XJ защитный на УШМ 115/125 мм. для обдирочных работ с пылеотведением. Фото 220Вольт

Режущий круг является довольно травмоопасным инструментом, поэтому обязательным оборудованием для болгарки является защитный кожух, выступающий в роли барьера между пользователем и диском. Средние размеры кожуха колеблются от 117 до 232 мм.
Например, защитный кожух GWS 125 от бренда Bosch имеет следующие параметры:

• длина – 150 мм;
• ширина – 110;
• высота – 61.

Данная модель подходит к огромному количеству УШМ.

РАЗБОРКА И РЕМОНТ СВЕРЛИЛЬНОГО ПАТРОНА

В настоящий момент усиленно занимаюсь ремонтно – хозяйственными работами по дому. Сверлить приходится много. Пользоваться одной электродрелью более чем затруднительно ибо постоянно приходиться производить смену свёрл. Поэтому в работе было постоянно две электрических дрели и коловорот для деликатного рассверливания отверстий на большие диаметры. И вот решил для раззенковки отверстий добавить к этому арсеналу ещё и ручную дрель, пусть она и старенькая, но рабочая. Вот только патрон нужно привести в порядок – тяжело вращается, и биение имеет изрядное.

Итак, патрон необходимо разобрать. Посмотрел что предлагает в таких случаях виртуальное пространство интернета – всё очень наглядно но несколько усложнено, ибо например, предлагается выполнять операцию разборки при помощи электроперфоратора. А если просто взять в руки патрон и использовать для разборки молоток и металлический боёк?

Видео

Поверьте, что успешная разборка гарантирована, в конце концов, всегда, а повреждения узлов патрона исключены. Удобный металлический боёк имеет цилиндрическую форму с плоскими торцами диаметром соответствующим наибольшему диаметру сверла для этого патрона. Молоток 150 — 200 гр.

Имеем корпус патрона, три кулачка с резьбой, обойму и две половинки которые знаю как «сухарь». Теперь всё отскоблить от ржавчины, промыть керосином, насухо протереть и напильником убрать все заусенцы и примятости.

Это кулачки, именно они удерживают сверло при работе. Должны быть совершенно одинаковы и по форме и по размерам, ну как братья – близнецы. А на фото этого не наблюдается.

Использовал небольшое электроточило, подключённое к регулятору оборотов, только так можно попытаться что-то сделать. Причём не спеша.

И насколько это возможно «на глаз», довёл кулачки до, возможной в таких случаях, одинаковости. Лишнего не стачивать – будут болтаться по месту установки.

Сборка в обратном порядке. Так как всё уже обработано напильником патрон собирается гораздо легче чем разбирается. Смазку производить пока не нужно.

Так как для окончания ремонта в патрон вставляется круглый напильник, кулачки слегка поджимаются к нему и напильник при помощи пассатижей несколько раз проворачивается в кулачках. Здесь главное не перестараться, а то кулачки могут непоправимо прийти в негодность.

В итоге заострённые внутренние кромки приобретают полную однородность, а образовавшиеся поперечные пропилы помогают лучше удерживать сверло. А вот теперь самое время капнуть несколько капель густого масла внутрь патрона. Теперь сверлильный патрон легко вращается даже от руки, биение есть, но оно приемлемое, не такое как было. Выходом из затруднительной ситуации поделился Babay, г. Барнаул.

   Форум

   Обсудить статью РАЗБОРКА И РЕМОНТ СВЕРЛИЛЬНОГО ПАТРОНА

radioskot.ru

Как разобрать патрон быстрозажимного типа

В процессе эксплуатации таких электроинструментов, как дрели и шуруповерты, часто возникают неисправности быстрозажимных патронов. Не торопитесь покупать новые механизмы, так как старые можно попытаться отремонтировать. Для этого оснастку следует снять с электроинструмента, о чем упоминалось выше.

После этого, чтобы попытаться отремонтировать деталь, следует ее разобраться. Принцип разборки простой, и основывается на выбивании внутреннего механизма. Более подробно о том, как разобрать патрон быстрозажимного типа, описано в видеоматериале.

https://youtube.com/watch?v=sywSrjiaSAM%3F

Что потребуется для переделки

Переделать патрон под болгарку без токаря непросто, но в принципе возможно. Сразу нужно отметить, что точность при ручной переделке будет неидеальной и нужно будет ещё потратить время на подгонку и шлифовку.

ФОТО: YouTube.comНо в любом случае работать болгаркой с лепестковым насадками вам будет очень удобно ФОТО: YouTube.comВы сможете использовать насадки с разным абразивом, большого диаметра и маленькие

ФОТО: YouTube.comДля переделки лучше взять патрон для свёрл 1,5-10 мм с посадкой на конус В12 – это оптимальный вариант, нужно просто его рассверлить и нарезать резьбу для крепления насадок

Из инструментов вам потребуется дрель на стойке со свёрлами разного диаметра. Приготовьте куски бруса для фиксации патрона в процессе работы.

Слизались грани фиксирующего винта патрона что делать

Что делать, если внутри патрона слизались грани шляпки винта? Очень распространенная проблема, решить которую вполне реально. Сначала рассмотрим причины, почему на винте слизываются грани:

1. Не прочитав инструкции, владелец пытается выкрутить винт по направлению против хода часовой стрелки. Если внутри имеется винт, то его крутить для вывинчивания следует по часовой стрелке, то есть наоборот
2. Неправильно выбранный инструмент, то есть используется отвертка со шлицами, которые слизывают грани винта. Перед применением следует максимально правильно подобрать отвертку
3. Некачественный винт. Обычно это встречается на дешевых китайских устройствах

Однако если слизались грани винта, то не спешите менять инструмент. Для его вывинчивания имеются разные способы:

1. Если шляпка винта имеет крестообразную форму, но при этом грани слизаны, то можно воспользоваться плоской отверткой. Производители предусмотрели вероятность слизывания граней, поэтому выкрутить винт можно не только крестообразной, но и шлицевой отверткой. Обычно этот метод помогает решить проблему
2. Воспользоваться продувочным пистолетом, попытавшись очистить загрязнения внутри шлицев шляпки. Часто в шляпке скапливается большое количество загрязнений, которые мешают качественному соединению с винтом
3. Взять отвертку, и приложив ее к шляпке винта, нанести несколько легких, но резких ударов. Отвертка углубится внутрь шляпки винта патрона, что повысит вероятность его выкручивания
4. Отрезать кусочек резины, и расположив поверх шляпки, попытаться через него отверткой зацепиться за оставшиеся грани, и произвести вывинчивание
5. Если все способы перепробованы, то остается только либо разобрать шуруповерт или дрель с последующей заменой исполнительного органа совместно с валом от редуктора или болгаркой разрезать патрон. Открыв доступ к шляпке винта, можно ухватиться за нее ручными тисками, и произвести выкручивание. Патрон после этого метода подлежит замене

При этом вовсе нет никакой необходимости замены всего инструмента.

Конструкция и достоинства быстрозажимных и ключевых исполнительных органов

Патроны на дрели представляют собой устройства конусообразной формы, главное назначение которых заключается в передаче вращательных действий от вала редуктора на рабочую насадку. Принцип работы современных исполнительных механизмов простой и незамысловатый, и основывается он на перемещении подвижных губок. Движение губок происходит за счет резьбы. Кулачки с резьбой перемещаются по гильзе, за счет чего происходит выдвижение или наоборот задвижка губок. В конструкции патрона находится три кулачка, которые расположены по кругу на одинаковом расстоянии друг от друга. Такой способ зажима насадок считается одним из самых надежных и эффективных. На устройствах для мини-дрелей используется 4 кулачка. Чтобы узнать плюсы и минусы, рассмотрим особенности видов патронов для дрелей.

• Популярными являются быстрозажимные или самозажимные патроны, которые не требуют применения специального ключа. Рассматриваемые устройства бывают одномуфтовыми идвухмуфтовыми. Одномуфтовые устройства менее надежны, и их труднее разобрать в отличие от двухмуфтовых. Двухмуфтовые состоят из двух элементов, что упрощает их применение. Для зажима насадки, необходимо удерживать нижнюю часть патрона (юбку) рукой, а второй закручивать или выкручивать зажимную муфту
• Ключевые патроны обладают высокой надежностью, что связано с приложением усилия для зажима насадки посредством специального механизма и ключа. Принцип работы ключевых патронов одинаковый с быстрозажимными, а отличаются они только по способу приведения в действие подвижных губок

Зная разновидности и отличия между рассматриваемыми устройствами для дрелей, разберемся с их достоинствами и недостатками. К достоинствам быстрозажимных приспособлений относятся:

1. Отсутствует необходимость использовать дополнительные инструменты
2. Возможность закрепления насадки одной рукой
3. Высокая скорость замены насадок
4. Эстетичный вид. Это незначительное достоинство, однако, дрель или шуруповерт с таким типом оснастки выглядит более современно

Перед тем, как купить патрон на дрель самозажимной, следует разобраться с их недостатками:

1. Низкая надежность. Связано это с ручным способом зажатия насадок. Губки не способны крепко сжимать хвостовики насадок, поэтому при заклинивании, сверло будет проворачиваться внутри кулачков
2. Быстрый износ — чем чаще сверло заклинивает, тем быстрее изнашивается механизм
3. Необходимость учитывать размер отверстия для закрепления насадок с соответствующими диаметрами хвостовиков. Распространенными являются модели, в которых можно закрепить сверла с хвостовиками до 10 мм. Выпускаются также модели под 12 мм и 13 мм сверла, но они встречаются реже

На основании вышесказанных достоинств и недостатков можно сделать вывод о том, что применять быстрозажимные одно и двухмуфтовые патроны рационально на маломощных электроинструментах, как гайковерты, шуруповерты. Использование их на дрелях является нерациональным, если только этот инструмент не применяется для завинчивания саморезов и винтов. Самое главное достоинство БЗП в том, что они позволяют быстро сменять насадки при работе.

Почему все дрели с завода комплектуются патронами ключевого типа с цанговым механизмом? Мало кто об этом задумывается, а ответ на этот вопрос прост. Ключевые элементы обеспечивают высокую степень надежности фиксации насадки. Даже если сверло заклинивает, то с малой вероятностью оно провернется в механизме. Именно поэтому все электродрели оснащаются предохранительными муфтами, исключающие вероятность вырывания инструмента из рук, а также предотвращающие перегорание двигателя при высоких нагрузках.

К достоинствам ключевых исполнительных органов относятся:

1. Надежность — именно за счет высокой степени этого показателя, зубчато-венцовые элементы применяются до сих пор
2. Высокая степень износостойкости — если БЗП защищены пластиковым чехлом, который быстро изнашивается, то ключевые элементы изготовлены только из стали, поэтому вероятность их наружного повреждения исключена. Если цанговые патроны ключевого типа изнашиваются, то только по причине выхода из строя подвижных губок и пружин

Хотя второй тип устройств имеет меньше достоинств, однако именно такие патроны следует выбирать для дрелей. Многие предпочитают их использовать на шуруповертах. Из недостатков нужно отметить только необходимость применения специального ключа. Если этот ключ потерять, то извлечь насадку не получится. Сделать своими руками новый ключ будет трудно, но его можно купить, так как продаются они не только в паре с новой оснасткой, но и по отдельности.

Это интересно! При сравнении цен, можно сказать, что ключевые устройства для дрелей стоят дороже быстрозажимных.

Как заменить патрон у дрели своими руками?

Для крепления патрона на приводном валу дрели используется резьбовое соединение или конус Морзе. Визуальный осмотр электродрели далеко не всегда поможет подсказать о способе закрепления сверлильного патрона. Об этом может проинформировать маркировочная надпись на патроне: она выбивается на его поверхности.

Замена конусного вида детали

Типоразмер конуса Морзе (согласно ГОСТ 9953–82) состоит из 9 значений: от В7 до В45. Чем больше цифра после буквы B, тем диаметр конуса больше.

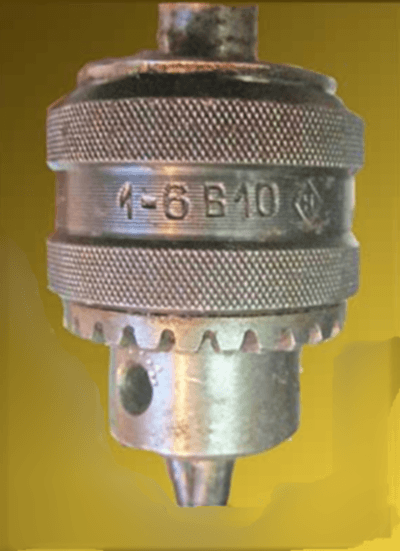

Таким образом, найдя на поверхности патрона маркировку «В», можно сделать вывод — это устройство с конусной основой крепления. При таком способе насадки патрон снимается легко. Достаточно использовать выколотку и слесарный молоток.

Видео: как снять патрон с конусом у электродрели?

Замена реверсного резьбового патрона

Для закрепления сверлильного зажимного устройства на электрической бытовой дрели с помощью резьбового сочленения используются два вида резьбы:

• дюймовая (у зарубежных моделей);
• метрическая (у российских производителей).

На поверхность корпуса зажимного резьбового патрона наносится маркировка такого вида: 1,5–13 1/2 – 20UNF или 1,5–13 М12х1,25.

Реверсный резьбовой патрон для фиксации имеет винт с левой резьбой. Этот нюанс нужно знать, снимая разбитый патрон. Для того чтобы добраться до головки винта, необходимо до отказа утопить кулачки в цанге. Как только головка винта будет видна, нужно закалённой крестовой отвёрткой выкрутить его вправо по часовой стрелке. Затем в кулачки зажать ключ шестигранник и резко по нему ударить в направлении против часовой стрелки. После того как патрон будет сорван с места, он легко открутится.

Доработка патрона для устранения биения

Даже если бы вы проделали всю эту процедуру на токарном станке, небольшое биение всё равно бы присутствовало. Проблема в том, что при нарезке резьбы метчиками сложно соблюсти соосность, так что в любом случае придётся дорабатывать патрон. Резец, конечно, даёт большую точность в сравнении с метчиками.

ФОТО: YouTube.comДля устранения биения на токарном станке растачивают кулачки патрона. При отсутствии станка вы можете выйти из положения, шлифуя кулачки насадкой на дремеле. Делается это на работающем инструменте, закреплённом в верстаке

Полностью устранить биение вам вряд ли удастся, но добиться весьма приличного результата возможно. Дополнительно для устранения вибрации можно отшлифовать головку патрона снаружи.

Самоделка эта годится только для лепестковых барабанов. Не стоит использовать её для сверления, это может быть опасно из-за слишком больших оборотов. Не рискуйте использовать в таком патроне и фрезы, фреза может закусить и вырвать инструмент из рук. А вот для лепестковых барабанов и торцевых шлифовальных насадок инструмент вам точно пригодится. Таким образом, самодельный патрон будет решать нестандартные для болгарки задачи.

Дополнить этот материал можно небольшим видео по ремонтным работам на сверлильном патроне, эти знания могут в будущем вам очень пригодиться:

Watch this video on YouTube

Виды патронов — вспомним конструкцию детали на ручной дрели

Выбирая патрон на дрель, покупателя интересует вопрос о том, какого диаметра сверло можно зажать в губках этого устройства. Именно поэтому параметру (размеру дула) многие покупают патроны, в которых зажимаются хвостовики рабочих насадок. Кроме максимального диаметра сверл, надо также знать о том, что устройства отличаются по конструкции и типу посадочного места. Для начала выясним, что патроны под дрели классифицируют по внешнему виду на два главных типа:

• Ключевые — это их народное название, а по-научному они называются зубчато-венцовые, что связано с механизмом их функционирования. Это популярный вариант зажимных механизмов для дрелей, отличающийся высокими показателями надежности
• Быстрозажимные или БЗП — отличаются от ключевых тем, что не нуждаются в применении специального ключа, которым сжимаются губки устройства

Зубчато-венцовые патроны от быстрозажимных отличаются высокой надежностью. Самые первые прототипы использовались на ручных дрелях, которые имеют схожесть с ключевыми и быстрозажимными. Принцип работы простейшего патрона от старой ручной дрели следующий:

1. Для закрепления насадки в устройстве, необходимо придерживать рукоятку и выкручивать зажимную муфту или гильзу
2. Установить внутрь насадку хвостовой частью
3. Закрутить зажимную муфту до упора рукой, а затем дополнительно воспользоваться зубилом или пробоем с молотком для более надежной фиксации насадки

Фиксация при помощи зубила нужна для того, чтобы не выпала насадка в процессе работы. Такие патроны имели много недостатков, поэтому вскоре появились усовершенствованные их модели — ключевые. В отличие от первых видов патронов, ключевые не требуют применения зубила и молотка для зажима хвостовика насадки, так как их заменяет специальный ключ с зубьями. Кроме того, резьба зажимной муфты быстро покрывалась коррозией, поэтому возникали трудности с ее выкручиванием. Сегодня старые виды оснастки встречаются только на ручных старых дрелях, и практически не применяются на электроинструментах.

Это интересно! Почему устаревшие модели патронов имеют много общего с современными ключевыми и быстрозажимными устройствами? Все они имеют одинаковый принцип работы, основанный на перемещении кулачков. Эти кулачки еще называют губками или цангами, откуда и появились названия цанговые и кулачковые патроны.

https://youtube.com/watch?v=6lGzolgnx4w%3F

Техника безопасности

Закрепив зажимной патрон на угловую шлифовальную машину – получим мощный, удобный, универсальный инструмент, который, который по неосторожности владельца, способен нанести непоправимый вред здоровью человека

Обратите особое внимание на этот раздел – знание элементарных правил техники безопасности может избавить от серьезных проблем

Читать также: Какой пылесос лучше вертикальный или обычный

• Шлифовальные машины, вследствие их целевого использования, не оборудованы «трещотками», как шуруповерты, или системами экстренной остановки (таковые на болгарках иногда встречаются). Это значит, что при любом заклинивании инструмента, закрепленного в патроне, вращательное движение передастся на корпус электроинструмента, что может серьезно травмировать руки оператора. Целесообразно не использовать мощные машины. Если УШМ до 800 Вт, средней комплекции человек без проблем удержит, то инструмент в 2,5 кВт при заклинивании становится неуправляемым.
• Используйте средства индивидуальной защиты (СИЗ). Как не прискорбно констатировать, но наши соотечественники весьма наплевательски относятся к этому пункту. И это при множестве примеров повреждения глаз, травм рук и тому подобного. Наверное, каждый, кто работал с болгаркой, может припомнить не один подобный случай, который произошел с ними или их знакомыми. Не ленитесь использовать очки, перчатки, наушники и, если надо, респиратор.
• Надо также понимать, что в инструменте присутствуют вращающиеся с большой скоростью детали, способные в мгновение намотать на себя любой материал, попавший в их зону действия. По этой причине необходима спецодежда, с плотно прилегающими к запястьям рукавами. Исключается рваная спецодежда с висящими частями. Запрещается работа в трехпалых рукавицах. Если это необходимо, используйте рабочие перчатки из натуральной кожи или заменителя.
• Переходник плюс патрон с зажатым инструментом значительно сместит векторы усилий при работе. Это означает, что ваша угловая шлифовальная машина будет вести себя совершенно по-другому, в сравнении с классическим использованием. Установив данную насадку, для начала необходимо приспособиться к новой динамике в работе электроинструмента. Более того, каждая сменная насадка добавит новшеств в работу. Первые разы производите запуск на минимальных оборотах, постепенно их увеличивая.

Правила ТБ не являются чем-то особенным. В принципе, они применимы почти для всей линейки ручного электроинструмента.

В завершение можно сказать одно – любой серьезный мастер старается расширить возможности своего инструмента. В случае с переходником под патрон функционал болгарки возрастает неимоверно, но еще более занимательно самому придумать, как еще можно использовать такую комплектацию.

Патроны для мини-дрелей какие они и чем отличаются

Мастера-ювелиры пользуются сверлильными инструментами. Причем это стационарные сверлильные станки, обычные электродрели или мини-дрели. Только в патронах таких инструментов устанавливаются очень тонкие сверла и фрезы, зафиксировать которые обычным устройствами невозможно. Для мини-дрелей применяются специальные патроны, которые имеют аналогичный принцип работы, однако конструктивно отличаются по устройству. Если в оснастке для обычной строительной дрели используются губки с резьбой, то на мини-дрелях патроны состоят из механизма с 4-мя цангами.

Для изготовления патронов под мини-дрели применяется такой материал, как латунь. Если необходимо установить деталь в обычную дрель, то для этого используются специальные переходники. Они отличаются размерам внутренних и наружных диаметров. В цанговые патроны для мини-дрелей можно установить сверла с диаметрами хвостовиков от 0,1 до 4,5 мм, но при этом понадобится подбирать соответствующий механизм цанги.

Это интересно! Патроны для мини-дрелей относятся к категории быстрозажимных одномуфтовых, так как закрепление сверл происходит за счет перемещения зажимной муфты одной рукой.
