Особенности промывки и опрессовки для систем отопления

Видео компании «ПРОМСТРОЙ»

<
>

Опрессовка воздухом

Суть процесса сводится к анализу состояния системы отопления: ее герметичности и устойчивости к напору теплоносителя. Пневматическое тестирование осуществляется путем нагнетания воздуха. Этот метод применяется в малоэтажных строениях, частных домах при отсутствии технической возможности для проведения гидравлических испытаний.

Выберите калькулятор для расчета стоимости работ

• Расчет стоимости договора на гидравлические испытания
• Расчет стоимости химической промывки теплообменника
• Расчет стоимости обслуживания (ТО) ИТП и ЦТП
• Расчет стоимости установки УУТЭ
• Расчет стоимости проектирования теплового пункта
• Расчет стоимости эксплуатации инженерных систем
• Расчет стоимости химической промывки трубопроводов ЦО
• Расчет стоимости диагностики повреждений трубопроводов

Последовательность действий:

• Посредством запорной арматуры контур отсекается от магистрального трубопровода отопления, из него сливается теплоноситель (вода или антифриз).
• На входе (или выходе) контура устанавливается насосное оборудование. Его функции может выполнять насос механического действия или электрический компрессор, оборудованный манометром.
• В системе создается избыточное — по сравнению с рабочим — давление среды, не превышающее 1,5 атм.

Если количественная характеристика параметра выше, может произойти разгерметизация трубопровода. Это чревато не только его механическим повреждением, но и получением травм лицами, проводящими тестирование.

• По показаниям манометра судят о времени, когда давление среды стабилизировалось во всем контуре. С этого момента начинается наблюдение параметров среды в течение получаса.
• Если давление в трубопроводе не падает, делают вывод о его герметичности и готовности к эксплуатации в зимний период.
• Если по истечении 30 минут приборы зафиксировали снижение давления, процесс останавливается.

Затем производят визуальный осмотр трубопровода для выявления механических повреждений. После обнаружения поломки производится ремонт или замена элемента. Когда монтаж завершен, систему снова проверяют на герметичность.

Последовательность действий при гидравлических испытаниях системы отопления

Осуществляется осмотр всей системы отопления на наличие утечек, а также состояние изоляционных материалов (утеплители труб должны плотно прилегать к трубам, не допускается наличие разорванных, свисающих остатков утеплителя).

Подготовка системы отопления к опрессовке.

Производится осмотр измерительных приборов (манометры, термометры) и запорной арматуры. Если проводятся гидравлические испытания старой системы отопления (эксплуатирующейся не первый отопительный сезон), то при осмотре на задвижках могут быть обнаружены вышедшие из строя сальники, прокладки, «прикипевшие» гайки и болты, которые должны быть заменены на новые. Распространенным вариантом являются чугунные задвижки, однако срок их эксплуатации в 3-4 раза меньше, чем у фланцевых стальных кранов, поэтому рекомендуется использовать именно стальные задвижки.

Примечание! Год выпуска или год заводских испытаний манометра должен соответствовать году проведения опрессовки системы отопления. Если манометр был произведен не в год проведения опрессовочных работ, а ранее, то такой прибор необходимо заменить на более новый. Помимо это, манометр должен быть разметом не менее 10 см, с классом точности более 1,5.

Через спускной кран в нижней точке, система заполняется теплоносителем. При этом, заполнение осуществляется снизу вверх, что позволяет постепенно стравливать воздух. Если же заполнение производит сверху вниз, то возникает высокая вероятность того, что в системе останется воздух. Далее при помощи ручного или электрического опрессовочного насоса теплоноситель уплотняется, тем самым повышается давление в системе.

После того, как насос накачал нужное давление, необходимо оставить систему на 15-30 мин. Если за это время стрелка манометра не опускается, а остается на прежнем уровне, система прошла испытания.

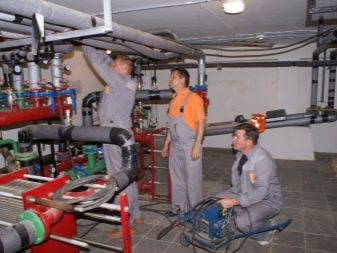

Ручной опрессовочный насос PR 50 в ЦТП (центральном тепловом пункте).

В случае, если стрелка манометра опустилась, это означает, что где-то в системе есть течь. Для ее обнаружения необходимо обойти все помещения здания и проверить все стыки и соединения. После того, как место неисправности было обнаружено, необходимо полностью (а если есть возможность, то частично) слить теплоноситель из отопительного контура и устранить неисправность. Процесс гидравлических испытаний системы отопления повторяется до тех пор, пока давление на манометре падать не будет. После завершения работ составляет акт гидравлического испытания трубопроводов, который подписывается обеими сторонами, Заказчиком и Исполнителем.

Давление необходимо повышать ориентируясь на паспорт радиаторов, установленных в конкретном здании:

• Для чугунных радиаторов – от 6 до 18 атмосфер (в зависимости от производителя радиаторов, но берется наименьший показатель, указанный производителем);
• Для стальных радиаторов – до 10 атм.
• Для фанкойлов – до 10 атм.

Течь из лопнувшего коллектора.

Примечание! Как уже было отмечено выше, опрессовка теплового узла производиться отдельно, т.к. запорная арматура способна держать более высокое давление (10-16 атмосфер). Также, как в случае с радиаторами, при гидравлических испытаниях теплового узла необходимо взять наименьшее давление, т.е. не более 10 атм.

Если работы осуществляются в частном доме, где рабочее давление не поднимается выше 2 атмосфер, опрессовка может проводиться без насоса, а простым заполнением системы из водопровода.

Важно! Согласно СНиП опрессовка системы отопления осуществляется с запасом 25% (1,25) от рабочего давления, однако не более давления, которое записано в паспорте прибора.

SY-25. Давление — 25 bar.

Давление в отопительной системе зависит от количества этажей в здании:

• 1-4 этажа – не выше 3 атмосфер;
• 5-10 этажей – 5-6 атмосфер;
• 10-25 этажей – до 10 атмосфер.

Важно! Особое внимание следует уделить опрессовке теплых полов с бетонной «мокрой» стяжкой. В случае, если некачественно смонтированный теплый пол уже залит бетоном и только после этого было обнаружено снижение давления с системе, то устранение такой неисправности требует больших трудовых и денежных затрат, т.к. обнаружение течи предполагает вскрытие бетонной стяжки.

обнаружение течи предполагает вскрытие бетонной стяжки.

Как выполнить опрессовку отопления гидравлическим способом

Опишем правила проведения гидравлической опрессовки:

1. Перед началом процедуры необходимо закрыть окна и по возможности обеспечить равномерный температурный режим в помещении, поскольку при передах температуры воздуха полимерные трубы могут расширяться и сужаться, а давление при этом меняться и искажать реальную картину испытания.
2. Также необходимо максимально стравить из системы воздух.
3. Для проведения теста используют гидравлический пресс, который можно приобрести или взять напрокат. Для бытовых систем отопления и водопровода подойдет ручной инструмент, рассчитанный на малые объемы. Он обойдется дешевле.

Пример ручного гидравлического пресса

1. Пресс подключают к коллектору отопления: можно к подаче, можно к «обратке». При этом все краны в системе должны быть открыты, чтобы испытанию была подвергнута вся система.

Контур в идеале должен закрываться в точке подачи воды в квартиру и на выходе из нее, то есть включать в себя, в том числе, и измерительные приборы.

1. При помощи пресса в системе создается давление, а затем визуальный осмотр всех узлов трассы и трубы по всей ее длине. Наличие протечки будет видно сразу, при этом бракованные элементы необходимо будет заменить, а неплотности – дополнительно подмотать фум-лентой.
2. Если же на первый взгляд протечек нет, выдерживают в системе давление в течение расчетного времени (3х часов) и затем проверяют на наличие или отсутствие потерь давления в контуре по манометру на прессе или в системе (при его наличии).
3. Падение давления в системе при его значении в 10бар не должно превышать 1,2 бара. Если падение существенней, необходимо еще раз тщательно проверить систему визуально, а по необходимости разбить ее на участки и проверить каждый из них в отдельности с помощью того же пресса.

Необходимое оборудование для проверки системы отопления, требования СНиП

Опрессовка в многоквартирных домах проводится силами сотрудников жилищно-коммунального хозяйства. Для её проведения используется мощное профессиональное оборудование. Для работы необходимы насосы, сейчас используют современные автоматические модели с контролем давления. Есть ещё в обиходе и ручные модели, но они требуют значительных физических усилий и считаются устаревшими.

ФОТО: syl.ruЧто касается автоматических моделей, то они хороши тем, что управление осуществляется оператором с пульта, а автоматика строго контролирует предельно допустимое давление

Правила СНиП требуют ежегодного проведения опрессовки до начала отопительного периода в многоквартирных домах. В частных строениях нет острой необходимости проводить такую процедуру каждый год, обычно это делается раз в 5-8 лет.

Нужно ли покупать специальный насос, если у вас частный дом? Хороший прибор стоит не меньше 20 тысяч рублей, так что такую покупку трудно назвать рентабельной. Гораздо дешевле взять такой прибор напрокат, если вы раз в пятилетку собираетесь протестировать свою магистраль. На всю работу уйдёт пара-тройка часов.

Опрессовка воздухом

Не везде и не всегда есть возможность взять в аренду опрессовщик, как и купить его. Например, надо протестировать отопление на даче. Оборудование специфичное и шансов на то, что у знакомых оно есть очень малы. В таком случае опрессовка системы отопления производится воздухом. Для его нагнетания можно использовать любой компрессор, хоть автомобильный. За давлением следят по подключенному манометру.

Такая опрессовка менее удобна и не совсем корректна. Отопление и водопровод рассчитаны на транспортировку жидкостей, а они намного плотнее воздуха. Там, где вода не будет даже сочиться, воздух выйдет. Потому, с большой долей уверенности можно сказать, что утечка воздуха у вас будет — где-то да найдется неплотное соединение. Причем, определить место утечки при таком тестировании сложно. Используют для этого мыльный раствор, которым промазывают все стыки и соединения, все места, где воздух может выходить. В месте утечки появляются пузыри. Порой искать приходится долго. Именно потому и не очень популярна такая опрессовка системы отопления.

Опрессовка теплого пола имеет свои особенности — надо сначала проверить гребенку и все приборы, закрепленные на ней. Для этого закрывают все клапана подачи и обратки петель, заполняя только коллектор теплого пола, проверяют его поднимая давление. Сбросив его до нормального, по очереди заполняют петли теплого пола, и только потом создается избыточное давление. Более подробно процесс описан в видео.

Акт опрессовки системы отопления

В этом документе отображают следующую информацию:

• Какой именно использован метод опрессовки;
• Проект, в соответствии с которым произведена установка контура;
• Дата выполнения проверки, адрес ее проведения, а также фамилии граждан, которые подписывают акт. В основном это собственник дома, представители ремонтно-обслуживающей организации и теплосетей;
• Как устранялись выявленные неисправности;
• Результаты проверки;
• Присутствуют ли признаки нарушения герметичности или надежности резьбовых и сварных соединений. Кроме этого, указывается, есть ли на поверхности арматуры и труб капли.

Меры защищенности при опрессовке

Главные предписания защиты системы кроются в лимитировании объема тестового p. В случае его усиления, некоторые детали могут быть поломаны. Для подстраховки этого неудобства, нужно применить опрессовщик с спецразделителем.

Ценовая категория

Стоимость деятельности может зависеть от определенных обстоятельств:

1. Расстояния (внутренняя величина) конфигурации;
2. Дееспособности инфраструктуры и положения в ее структуре компонентов (численности коррозии и грязе-солевых наслоений);
3. Класса применяемого оснащения;

Ценовое образование у разных производителей даже в лимитах 1 города способны различаться в 2-4 раза. По доступной цене производят работу лишь частные группы и умельцы.

Для чего и когда необходимо очищение

Промывка отопления состоит из химического или мех. прочищения комплектующих СО, целью которой считается уничтожение с внутренних плоскостей стенок засорений. Мотивом формирования окалин является минеральная структура круговращающего по трубам теплового носителя, в структуре жидкости присутствует большое количество всяких веществ, наслаивающиеся на стенки трубопровода.

Если окалины вовремя не убрать, то производительность трубопровода уменьшится, что приведет к прекращению круговращения теплоносителя и уменьшению результативности СО вообще.

Процедуру необходимо проводить каждый год. Установить надобность прочищения можно по понижению рентабельности работоспособности радиаторного обогрева. К примеру, ключевым мотивом считается разброс t промеж крайними батареями (ближайший и удаленный от котла). К тому же доказательство наслоений является гул, появляющийся в угловых местах труботрассы.

Данными процедурами и последовательно совершается вся деятельность очищения, которые необходимо проводить по стандартам.

Испытания в многоквартирных домах

В многоквартирных домах тоже может осуществляться опрессовка системы отопления воздухом. Необходимые условия проведения работ мы сейчас и рассмотрим. В том случае, если вы найдете утечки воды, их нужно устранить. Но зачастую без высокого давления в системе найти тонкие щели в швах достаточно сложно. В многоквартирных домах нужно проводить опрессовку как отдельных квартир, так и всех магистралей.

Нужно выполнить подготовку:

1. Осмотрите всю запирающую арматуру. Если задвижки изготовлены из чугуна, то на них обязательно замените сальники. На фланцевых соединениях смените прокладки. Все болты, которые утратили свой первозданный вид, также необходимо заменить. Обязательно устанавливаете новые манометры, старые рекомендуется отправить на поверку, чтобы решить, можно ли их далее использовать для измерений.
2. Обследуйте визуально все трубы, арматуру, чтобы выявить даже мелкие дефекты, повреждения. Если найдете проблемные места, нужно их быстро отремонтировать.
3. Проверьте состояние термоизоляционного материала на магистралях, проложенных в подвале и между этажами.

После подготовки можно приступать к проведению непосредственно опрессовочных работ:

1. Заполняете весь контур водой с низкой жесткостью (чтобы не появилась накипь). Нагнетать в систему ее лучше, конечно, электрическим насосом. Давление — 6-10 бар. В емкость с жидкостью нужно опустить шланги – сливной и подающий. Далее насос подсоединяете к отопительной сети и включаете опрессовщик. Необходимо заранее выставить давление.
2. Засекаете полчаса – в этот период давление должно оставаться практически на одном уровне. В том случае, если не падает давление, можно считать проведение испытаний оконченным. Можно заливать в систему рабочую жидкость и начинать активную эксплуатацию.
3. Если давление падает, то в системе отопления имеются дефекты. Порядок работ при опрессовке системы отопления воздухом примерно такой же, но придется использовать мыльный раствор – без него сложно найти утечку. Как только найдете дефекты, можно приступить к опорожнению системы и ремонту. После осуществляете повторную диагностику всего отопления.

Аналогично проводится и узел ввода – давление при этом должно быть порядка 10 бар.

Правила построения закрытых контуров

Для гидравлических систем открытого типа вопрос регулировки давления неактуален: попросту не существует адекватных способов это сделать. В свою очередь закрытые отопительные системы могут настраиваться более гибко, в том числе и в отношении давления теплоносителя. Однако прежде нужно обеспечить систему измерительными приборами — манометрами, которые устанавливаются через трехходовые краны в следующих точках:

• в коллекторе группы безопасности;
• на разветвляющих и собирающих коллекторах;
• непосредственно возле расширительного бака;
• на смесительно-расходных устройствах;
• на выходе циркуляционных насосов;
• у фильтра-грязевика (для контроля засоренности).

Не каждая позиция безусловно обязательна, многое зависит от мощности, сложности и степени автоматизации системы. Довольно часто обвязку котельной компонуют таким образом, чтобы важные с точки зрения контроля части сходились в одном узле, где и устанавливают измерительный прибор. Так, один манометр на входе насоса может также служить и для контроля за состоянием фильтра.

Зачем нужно отслеживать давление в разных точках? Причина проста: давление в системе отопления — собирательный термин, который сам по себе может свидетельствовать только о герметичности системы. В понятие рабочего входят давление статическое, образуемое воздействием силы тяжести на теплоноситель, и динамическое — колебания, сопровождающие смену режимов работы системы и появляющиеся на участках с разным гидравлическим сопротивлением. Так, давление может существенно изменяться при:

• нагреве теплоносителя;
• нарушении циркуляции;
• включении подпитки;
• засорении трубопроводов;
• появлении воздушных пробок.

Именно установка контрольных манометров в разных точках контура позволяет быстро и точно определить причину сбоев и приступить к их устранению. Однако прежде чем рассмотреть этот вопрос, следует изучить: какие существуют устройства для поддержания рабочего давления на нужном уровне.

Что такое промывка и опрессовка

Промывка и опрессовка систем отопления проводится в тех случаях, когда слой отложений в трубах становится слишком большим, для того, чтобы они могли продолжать функционировать. В качестве профилактики такие мероприятия проводятся редко, так как это удовольствие достаточно трудоемкое и дорогостоящее. Для гидропневматической промывки используются растворы кислот, которые выводят налет со стенок трубопровода наружу. Частички металла цепляются на внутренние стенки труб, тем самым уменьшая их диаметр. Это приводит к:

• повышению давления;
• увеличению скорости теплоносителя;
• уменьшению КПД;
• повышению расходов.

Что такое опрессовка системы отопления – это обыкновенное тестирование, по итогам которого можно сказать, безопасно ли пользоваться таким оборудованием или нет, а также выдерживает ли оно нужные нагрузки. Ведь никто не хочет стать жертвой разгерметизации контура и оказаться пациентом ожогового отделения. Опрессовка системы отопления проводится согласно СНиПам. Она является обязательной процедурой. После нее выдается документ, подтверждающий техническую исправность контура. Вот основные случаи, когда проводится опрессовка системы отопления:

• при сборке нового контура и сдачи его в эксплуатацию;
• после проведенных ремонтных работ;
• профилактические проверки;
• после чистки труб кислотными растворами.

Опрессовка системы отопления, проводится согласно СНиП № 41–01-2003 и № 3.05.01–85, а также правилам технической эксплуатации тепловых энергоустановок.

Из этих правил известно, что такое действие, как опрессовка системы отопления осуществляется либо воздухом, либо жидкостью. Второй метод называется гидравлическим, а первый – манометрическим, он же пневматический, он же пузырьковый. Правила опрессовки системы отопления гласят о том, что испытания водой могут проводиться, только если температура в помещении будет выше пяти градусов. В противном случае есть риск того, что вода в трубах замерзнет. Опрессовка системы отопления воздухом снимает эту проблему, она проводится в холодное время года. На практике гидравлическая опрессовка системы отопления применяется чаще, так как все стараются выполнить необходимые плановые работы до наступления отопительного сезона. Зимой выполняется только устранение аварий, если таковы возникли.

Приступать к опрессовке отопительной системы можно лишь тогда, когда от контура отсечены котел и расширительный бачок, в противном случае они выйдут из строя. Как производится опрессовка системы отопления:

• спускается вся жидкость из контура;
• затем в него заливается холодная вода;
• по мере заполнения спускается лишний воздух из контура;
• после того как набралась вода, к контуру подводится нагнетатель давления;
• как происходит опрессовка системы отопления– постепенно увеличивается количество атмосфер. При этом максимальное испытательное давление не должно быть выше, чем предел прочности разных элементов контура;
• оставляется высокое давление на некоторое время и проводится осмотр всех соединений. Нужно смотреть не только на резьбовые соединения, а и на места где спаяны части контура.

Опрессовка системы отопления воздухом проводится еще проще. Просто слить весь теплоноситель, закрыть все выходы в контуре и нагнать туда воздуха. Но таким образом, сложнее определить неисправность. Например, если в трубах есть жидкость, то при высоком давлении она будет сочиться через возможную щель. Ее легко определить визуально. А вот если жидкости в тубах нет, соответственно, и выходить кроме воздуха нечему. При этом может быть слышен свист.

А если его неслышно, при этом стрелка манометра свидетельствует об утечке, то все соединения промазываются мыльным раствором. Для того чтобы было проще, можно проверять не всю систему целиком, а разделив ее на сегменты. В таком случае легче проводить опрессовку труб отопления и определять возможные места разгерметизации.

Как сделать?

Схема проведения работ проводится по определённой схеме.

• Правила подразумевают обязательный слив теплоносителя. Если проверяется не вся система, а определенный участок, то он изолируется от остальной системы при помощи специальных отсечек или запорной арматуры.
• Контуры проверяемой системы должны быть заполнены холодной водой, при этом заполнение обязательно проводить через нижний патрубок. Если этот этап пройдет правильно, то при заполнении воздух выйдет из системы.
• Когда трубы полностью наполнятся водой, к ним нужно присоединение ручной компрессор или электронасос. При помощи агрегата в контуре поднимается давление, параметры которого должны соответствовать рабочей схеме.

• Опрессовывают систему при наличии давления и жидкости внутри. При этом производится визуальный осмотр узлов. После первоначального осмотра давление постепенно повышается до значения, при котором обычно проводятся испытания. Обычно оно в 1,5 раза больше рабочего. При этом нужно обязательно зафиксировать значения, выдаваемые контролером (манометром).
• В состоянии испытательного давления система удерживается около 10 минут. Этого времени достаточно, чтобы осмотреть все части проверяемых узлов. Проверяемая система подлежит ремонту, если в узлах соединений деталей наблюдаются запотевания или выявлены протечки. Если этого не наблюдается, а показания прибора остаются в одной точке, значит, система проверена успешно.

В отдельных случаях опрессовка проводится воздухом. Необходимость в этом появляется, когда контуры невозможно заполнить водой или испытания проводятся при минусовых температурах, ведь если в этих условиях трубопроводы заполнить водой, она может просто замерзнуть. Герметичность системы при данном методе легко проверить по показаниям манометра.

Опрессовка отопления многоквартирного дома проводится подрядными организациями. Владельцам квартир полезно знать, какие работы включает этот процесс. Обычно они проводятся с завершением подачи тепла в квартиры. Как правило, перед проведением работ эксплуатирующие организации аккумулируют сообщения о проблемных участках.

Среди жалоб жильцов частые замечания касаются таких моментов, как:

• недостаточно высокая температура в квартирах;
• подтеки теплоносителя;
• разница в температуре в комнатах;
• многое другое.

По информации, которая есть в наличии, неполадки исправляются в первую очередь.

Мероприятия, связанные с опрессовкой, могут быть следующими:

• промывка стояков в тех квартирах, откуда поступала информация о недостаточности температуры;
• проверка запорной арматуры там, где сообщалось о подтеках;
• проверка теплоизоляторов на уличных трубах и устранение повреждений;
• проверяются общедомовые системы на герметичность и течи;
• при необходимости специалисты производят замену сальников, прокладок, задвижек.

Все эти действия называются подготовительными мероприятиями. После их завершения начинается этап опрессовки. Принципы и методы работ аналогичны тем, что проводятся для систем частного дома. Исключением является лишь период выдержки, который в случае с многоквартирным домом составляет не 10 минут, а 30 минут. Ну и, соответственно, давление в систему подается большее – около 10 атмосфер.

Инструменты для проведения тестов

Для проведения проверки системы на устойчивость к высокому давлению используется специальное устройство, которое называют опрессовщиком. Он представляет собой насос, способный создавать давление внутри системы до 60 или 100 атмосфер в зависимости от типа механизма. Существует 2 вида насосов: ручной и автоматический. Они отличаются только тем, что второй вариант останавливает накачку сам, если давление достигло нужной отметки.

Насос состоит из бака, в который заливается вода и плунжерного насоса с ручкой, которая его двигает. На корпусе механизма есть краны для блокировки подачи напора и манометры, чтобы регулировать давление. Также на баке есть кран, который позволяет слить воду, которая осталась в емкости.

Принцип работы такого насоса похож на обычный поршневой аналог, которым накачиваются шины. Главное отличие заключается в цилиндрическом поршне из стали. Его плотно подгоняют внутри корпуса и делают минимальный зазор, что дает возможность нагнетать давление до 60 атмосфер.

Ручной нагнетательИсточник amazon.com

Для ручных насосов самым большим недостатком является то, что такая опрессовка труб займет очень много времени из-за накачки системы водой. Этот процесс может длиться несколько часов, так как большие системы, в которых есть радиаторы потребуется заливать вручную.

Автоматические устройства работают по аналогичному принципу, но при достижении ограничения давления они отключаются сами. Также для их работы требуется электричество, поэтому ручные больше подходят для мест, где еще нет сети энергоснабжения. Автоматические насосы могут нагнетать давление до 100 бар, а промышленные устройства – до 1000 бар.

Электрический вариант компрессораИсточник ngenix.net
