Выпрямитель, схема диодного моста

Выбор выпрямительных диодов

При приобретении устройства необходимо руководствоваться такими параметрами:

• значениями вольт-амперной характеристики максимально обратного и пикового тока;
• максимально допустимым обратным и прямым напряжением;
• средней силой выпрямленного тока;
• материалом прибора и типом монтажа.

Также стоит обратить внимание на то, что выпрямительные схемы отличаются по количеству фаз:

1. Однофазные. Широко применяются для бытовых электроприборов. Существуют диоды автомобильные и для электродуговой сварки.
2. Многофазные. Незаменимы для промышленного оборудования, общественного и специального транспорта.

Диод Шоттки

Отдельную позицию занимает диод Шоттки. Изобрели его в связи с растущими потребностями в развивающейся отрасли радиоэлектроники. Основное отличие его от остальных диодов заключается в том, что в его конструкцию заложен металл-полупроводник как альтернатива p-n переходу. Соответственно, диод Шоттки обладает своими, уникальными свойствами, которыми не могут похвастаться кремниевые выпрямительные диоды. Некоторые из них:

• оперативная возобновляемость заряда благодаря его низкому значению;
• минимальное падение напряжения на переходе при прямом включении;
• ток утечки обладает большим значением.

При изготовлении диода Шоттки применяют такие материалы, как кремний и арсенид галлия, но иногда применяется и германий. Свойства материалов немного отличаются, но в любом случае, максимально допустимое обратное напряжение для выпрямителя Шоттки составляет не более 1200 V.

В противовес всем достоинствам конструкция данного вида имеет и минусы. Например, в сборке моста устройство категорически не воспринимает превышение обратного тока. Нарушение условия приводит к поломке выпрямителя. Также малое падение напряжения происходит при невысоком напряжении около 60-70 V. Если значение превышает этот показатель, то устройство превращается в обыкновенный выпрямитель.

Диод-стабилитрон

Для стабилизации напряжения используют специальное приспособление, способное работать в режиме пробоя, – стабилитрон, зарубежное название которого «диод Зенера». Выполняет свою функцию устройство, работая в режиме пробоя при напряжении обратного смещения. Возрастание силы тока происходит в момент пробоя, одновременно опускается до минимума дифференциальное значение, вследствие чего напряжение стабильное и охватывает достаточно серьезный диапазон обратных токов.

Выпрямительный мост или схема Гретца

Указанный недостаток можно исправить, используя выпрямляющее устройство в виде так называемого моста (схема Гретца):

В этом случае первые полупериоды будут работать, например, диоды D2  и D4, а вторые полупериода — D1 и D3. На нагрузке каждый раз будет полная полуволна вторичного напряжения:

 Мостовая схема кроме того имеет менее сложный, более легкий и дешевый трансформатор. Как мы увидим далее, у нее есть еще несколько преимуществ.

Интересно, что эта схема появилась исторически раньше нулевой однако распространения не получила, потому что имела во-первых четыре диода вместо двух. Однако главным  было не их количество, а то что при работе каждые полупериода ток проходит через два последовательно соединенных диода, на которые падает двойное напряжение. На то время полупроводниковых диодов еще не было, а вакуумные или ртутные имели значительное падение напряжения при прохождении прямого тока, что существенно понижало коэффициент  полезного действия. Оказалось, что более сложный трансформатор нулевой схемы, но с одним диодом в кругу выпрямления тока экономично выгоднее, чем мостовая схема с удвоенным числом диодов и двойным расходом энергии на них. И только появление относительно дешевых полупроводниковых диодов с очень маленьким падением прямого напряжения позволило повернуться к мостовым схемам, которая сейчас практически вытеснила нулевую ( в этом при желании можно усмотреть проявление одного из  диалектических законов – развитие по спирали).

Трехфазная схема выпрямителя

Большинство промышленных источников питания для электродвигателей и сварочных применений используют трехфазное напряжение AC. Это означает, что устройство для этих цепей должен использовать трехфазный мост, который имеет шесть диодов для обеспечения полноволнового выпрямления (два диода для каждой линии трёх фаз). На этом рисунке показана электрическая трехфазная мостовая схема выпрямления.

На диаграмме вторичная обмотка трехфазного трансформатора на диоде устройства. 1D, 3D и 5D соединены вместе, чтобы обеспечить общую точку для отрицательного вывода DC выходной мощности. 2D, 4D и 6D соединены, чтобы обеспечить общую точку для постоянного положительного вывода выходной мощности.

Электронная схема трехфазного мостового выпрямителя, где он соединён со вторичной обмоткой трехфазного трансформатора. Трехфазные входные синусоидальные волны (б). Шесть полуволн для выхода DC. Хорошим правилом для определения соединений на диодных устройствах является то, что входное напряжение (U) переменного тока будет подключено к мосту, где соединяются анод и катод любых двух диодов.

Так как это происходит в двух точках моста, входное U не имеет определённую полярность. Положительный вывод для источника питания будет подключён к мосту, где два катода диодов соединены, а отрицательный вывод будет соединён с мостом и соединяются два анода диодов.

Поскольку шесть полуволн перекрываются, напряжение DC не имеет шансов добраться до нулевой точки напряжения, таким образом, среднее выходное напряжение DC очень велико.

Трехфазный полноволновый мостовой выпрямитель используется там, где требуемое количество мощности DC велико, а эффективность трансформатора должна быть высокой. Поскольку выходные сигналы полуволн перекрываются, они обеспечивают низкий процент пульсаций.

Сравнение однофазного и трехфазных устройств

Однофазный выпрямитель, как правило, менее дорогостоящий, чем трехфазный с одинаковой номинальной мощностью, но это преимущество в затратах становится менее значительным при более высоких нагрузках. Более крупные выпрямители используются в больших системах ИБП, гальванических, электроочистительных и анодирующих установках, больших контроллерах двигателя постоянного тока и т. д.

Любое устройство мощностью более 10 кВт должно иметь трехфазный вход. Кроме того, контроллеры переменного тока с регулируемой частотой, которые напрямую ректифицируют сеть без трансформатора, имеют трехфазный выпрямитель, хотя однофазный вход возможен для двигателей менее 5 кВт.

Ниже приведён список преимуществ трехфазного и однофазного выпрямителей с одинаковой выходной мощностью:

1. Входной ток сети ниже и сбалансирован между тремя фазами. Этот баланс важен, если выпрямительная нагрузка является значительной частью общей нагрузки вашего завода.
2. Входные гармонические токи меньше и легче подавляются.
3. Величина пульсации выхода намного меньше, а частота в 3 раза больше, чем у однофазного выпрямителя. Это значительно облегчает сглаживание с меньшими дросселями и / или конденсаторами.

Средний ток каждого составляет около 67% от значения для однофазного выпрямителя. Поэтому могут использоваться более мелкие устройства и их легче распределять вокруг радиаторов. Для небольших устройств эти преимущества не столь важны. Но для больших выпрямителей (более 10 кВт) они становятся более значительными.

Мостовая схема — выпрямитель

Двухполупериодные выпрямительные каскады и кривые их выходного напряжения.| Схема и график выходного напряжения трехфазною ныпрямителя.

Меньшего напряжения на входе: требует мостовая схема двух-полупериодного выпрямителя ( рис. 5.5 6), в которой ток через нагрузку протекает в каждый полупериод в одном направлении через разные пары диодов.
 

Временные диаграммы напряжений.

Соотношения между токами и напряжениями для мостовой схемы выпрямителя определяются очень легко.
 

Вы правильно считаете, что в мостовой схеме выпрямителя наиболее целесообразно использовать полупроводниковые диоды. Применение в этой схеме кенотронов и газотронов сопряжено с определенными трудностями питания цепей накала. Дело в том, что катоды вентилей, включенных в мостовую схему выпрямителя, могут находиться под разными потенциалами, отличающимися на сравнительно большую величину приложенного напряжения. Действительно, в полупериод, когда ток проходит через вентили / и 3, катод вентиля 3 находится под потенциалом нижнего зажима вторичной обмотки трансформатора, а катоды всех остальных вентилей — под потенциалом верхнего зажима вторичной обмотки трансформатора. В другой полупериод, когда ток проходит через вентили 2 и 4, катод вентиля 4 находится под потенциалом верхнего, а катоды других вентилей — под потенциалом нижнего зажима вторичной обмотки трансформатора. Поэтому в случае кенотронов и газотронов цепи накала должны питаться от отдельных обмоток трансформатора.
 

Схема управляемого выпрямителя с использованием тиратрона.

Кроме того, наличие полупроводниковых диодов в мостовой схеме выпрямителя, содержащей четыре вентиля, целесообразно и с экономической точки зрения, так как полупроводниковые вентили значительно дешевле кенотронов и газотронов, рассчитанных на ту же мощность.
 

Мостовая схема выпрямителя.

Как подбирают тип полупроводниковых вентилей для работы в мостовой схеме выпрямителя.
 

С какой частотой пульсирует напряжение на нагрузке в мостовой схеме выпрямителя.
 

После подбора по заданным значениям U0 и / 0 элементов мостовой схемы выпрямителя соединяют их между собой в соответствии с рис. 12.1. Проверив собранную схему, приступают к ее опробованию.
 

Выпрямительные столбы используют в высоковольтных выпрямителях, а блоки — в мостовых схемах выпрямителей и схемах удвоения выпрямленного напряжения. Параметры и ВАХ столбов в блоков те же, что и у выпрямительных диодов.
 

Во-первых, вследствие того, что кенотроны имеют большое внутреннее сопротивление, а в мостовой схеме выпрямителя в проводящий полупериод ток проходит одновременно через два вентиля, на которых создается довольно большое падение напряжения. Во-вторых, вследствие того, что катоды четырех кенотронов, включенных в мостовую схему выпрямителя, находятся под разными потенциалами, отличающимися на величину приложенного напряжения. Поэтому при использовании кенотронов цепи накала должны питаться от отдельных обмоток трансформатора.
 

Выпрямители проверяют на наличие или отсутствие асимметрии плеч вольтметром, который подключают параллельно каждому из плеч мостовой схемы выпрямителей. Неравенство напряжений будет свидетельствовать о неисправностях, которые могут привести к резкому возрастанию фона пере-менного тока. При сильном нагреве диодов выпрямителя ( пробой одного плеча) их выпаивают из схемы и проверяют омметром на прямое и обратное сопротивление.
 

Блок питания БП-2 отличается от БП-1 типом силового трансформатора ( ТСА-310 вместо ТС-330) и применением мостовой схемы выпрямителей вместо двухполупе-риодной.
 

Для чего нужен диодный мост и как он работает

 Диодный мост используется в качестве схемы выпрямления, преобразующей переменное напряжение в постоянное. Принцип его действия основан на односторонней проводимости — свойстве полупроводникового диода пропускать ток только в одном направлении. Простейшим выпрямителем может служить и одиночный диод.

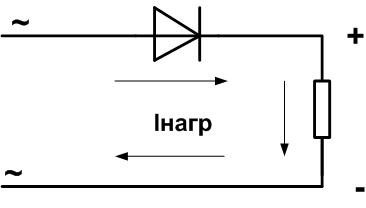

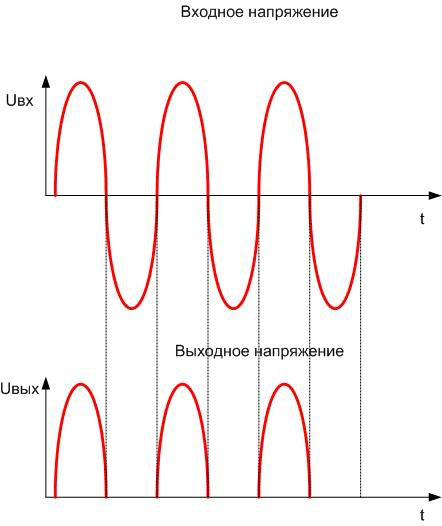

При подобном включении нижняя (отрицательная) часть синусоиды «срезается». Такой способ имеет недостатки:

• форма выходного напряжения далека от постоянной, требуется большой и громоздкий конденсатор в качестве сглаживающего фильтра;
• мощность источника переменного тока используется максимум наполовину.

Ток через нагрузку повторяет форму выходного напряжения. Поэтому лучше использовать двухполупериодный выпрямитель в виде диодного моста. Если включить четыре диода по указанной схеме и подключить нагрузку, то при подаче на вход переменного напряжения блок будет работать так:

При положительном напряжении (верхняя часть синусоиды, красная стрелка) ток пойдет через диод VD2, нагрузку, VD3. При отрицательном (нижняя часть синусоиды, зеленая стрелка) через диод VD4, нагрузку, VD1. В итоге за один период ток дважды проходит через нагрузку в одном направлении.

Форма выходного напряжения гораздо ближе к прямой, хотя уровень пульсаций довольно высок. Мощность источника используется полностью.

Если имеется источник трехфазного напряжения необходимой амплитуды, можно сделать мост по такой схеме:

В нём на нагрузке будут складываться три тока, повторяющие форму выходного напряжения, со сдвигом фаз в 120 градусов:

Выходное напряжение будет огибать верхушки синусоид. Видно, что напряжение пульсирует гораздо меньше, чем в однофазной схеме, его форма более близка к прямой. В этом случае ёмкость сглаживающего фильтра будет минимальной.

И еще один вариант моста – управляемый. В нём два диода заменены тиристорами – электронными приборами, которые открываются при подаче сигнала на управляющий электрод. В открытом виде тиристоры ведут себя практически как обычные диоды. Схема принимает такой вид:

Сигналы включения подаются от схемы управления в согласованные моменты времени, отключение происходит в момент перехода напряжения через ноль. Потом напряжение усредняется на конденсаторе, и этим средним уровнем можно управлять.

Описание выпрямителей

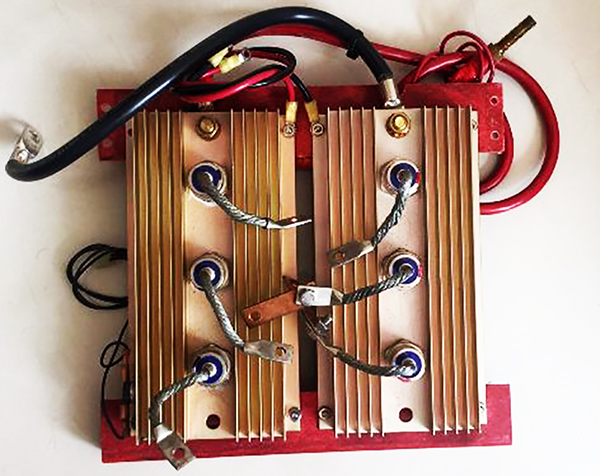

Трехфазный мостовой выпрямитель

Основное отличие устройств от своих однофазных аналогов проявляется в следующем:

• первые устанавливаются в линиях 220 Вольт и служат для получения постоянных токов незначительной величины (до 50-ти Ампер);
• трехфазные выпрямители используются в цепях, где рабочие (выпрямленные) токи существенно превышают этот показатель и достигают нескольких сотен Ампер.
• в сравнении с однофазными образцами эти приборы имеют более сложное устройство.

Известны схемы выпрямления трехфазного напряжения, позволяющие получить на выходе минимальный уровень пульсаций.

В электротехнике они называются «трехфазные мостовые выпрямители», так как по способу открывания диодов, управляемых полярностью напряжения, они напоминают мост через реку с односторонним движением. Только направление потока электронов в них чередуется с частотой 50 Гц, недоступной для проезда машин поочередно в каждую из сторон.

Схема диодного моста

И самодельный мост, и промышленная диодная сборка изготавливаются по одной и той же схеме. Два диода последовательно спаиваются разноимёнными полюсами. Потом две пары спаивают одноимёнными полюсами на концах этих пар. К точкам соединения разноимённых полюсов подключается источник переменного напряжения, к точкам соединения одноимённых полюсов подключают нагрузку.

Диодные мосты применяются для выпрямления однофазного и трёхфазного тока.

Однофазный выпрямитель

Этот выпрямитель применяется в бытовой электронной технике чаще всего, так как бытовая электросеть однофазная. Как правило, пульсации выпрямленного тока с частотой 100 Гц не годятся для нормальной работы аппаратуры, появится неприятный звуковой фон – гудение. После выпрямителя следует ставить качественный сглаживающий фильтр из катушки индуктивности (последовательно) и конденсатора достаточной ёмкости (параллельно выходу выпрямителя).

ФОТО: electroinfo.netСхема однофазного моста

Трёхфазный выпрямитель

Трёхфазные выпрямители на выходе дают меньшую частоту пульсаций, чем однофазные. Понижаются требования к сглаживающим фильтрам.

Схемы выпрямителей для трёхфазных цепей бывают однотактные и двухтактные. В однотактной схеме к каждой обмотке трёхфазного трансформатора подключается минус диода. Свободные концы каждой из трёх катушек соединяются в общую точку.  Плюсы диодов тоже соединяются в одну точку. Нагрузка подключается между этими двумя общими точками.

ФОТО: electricalschool.infoПринципиальная схема однотактного трёхфазного моста-выпрямителя

Если требуется выходное напряжение более высокого значения, а пульсации поменьше, то собирается двухтактна схема. Собираются три пары диодов, в каждой паре плюсовой вывод одного подключается к минусу другого.  Плюсовые выводы трёх пар тоже собираются в одну точку, так же объединяются минусы диодов, а общие точки в каждой паре диодов подключаются к свободным концам трёх обмоток вторичной обмотки трансформатора. Нагрузка подключается между общим минусом и плюсом сборки. В такой схеме выходное напряжение несколько выше, а пульсации намного меньше. Иногда можно обойтись без сглаживающего фильтра. Такая схема имеет название «Мостовой трёхфазный выпрямитель Ларионова».

ФОТО: electricalschool.infoПринципиальная схема двухтактного трёхфазного моста-выпрямителяФОТО: electricalschool.infoСборка «Трёхфазный диодный мост»

Практическое использование выпрямительного диода

В связи с неудержимым развитием научно-технического прогресса применение выпрямителей затронуло все сферы жизнедеятельности человека. Диоды силовые выпрямительные эксплуатируются в таких узлах и механизмах:

• в блоках питания главных двигателей транспортных средств (наземных, воздушных и водных), промышленных станков и техники, буровых установок;
• в комплектации диодного моста для сварочных аппаратов;
• в выпрямительных установках для гальванических ванн, используемых для получения цветных металлов или нанесения защитного покрытия на деталь или изделие;
• в выпрямительных установках для очистки воды и воздуха, фильтрах различного рода;
• для передачи электроэнергии на дальние расстояния посредством высоковольтной линии электропередач.

В повседневной жизни выпрямители используют в различных транзисторных схемах. Применяют в основном маломощные устройства как в виде однополупериодного выпрямителя, так и виде диодного моста. Например, диоды выпрямительного блока генератора хорошо известны автолюбителям.

Нулевая схема выпрямления

Рассмотреть принцип действия самого простого выпрямителя однофазного тока целесообразно на так называемой нулевой схеме. Хотя она сейчас встречается относительно редко (о чем речь пойдет далее), знание физических процессов, которые происходят в этой схеме, очень важны для понимания дальнейшего материала.

Нулевая схема выглядит так:

Трансформатор Тр    имеет на вторичной стороне две обмотки, соединенные последовательно таким образом, что относительно средней точки а  напряжения  на свободных концах обмоток в и с одинаковые по величине, но противоположные по фазе. Выпрямительное устройство образовано двумя диодами D1 и D2, которые соединены вместе своими катодами, тогда как каждый анод соединен с соответствующей обмоткой. Нагрузка Zн присоединена между катодами диодов и точкой трансформатора.

Рассмотрим, как возникает пульсирующее напряжение на нагрузке. Сначала будем считать нагрузку чисто активным сопротивлением, Z_н=R_н.  Когда напряжение в обмотках будет изменяться по синусоидальному закону, то в тот полупериод, когда к аноду диода приложен положительный потенциал, будет проходить прямой ток. Поскольку напряжение на диоде составляет доли вольта, пренебрежем им. Тогда вся положительная полуволна переменного напряжения будет приложена просто к нагрузке R_н.  Когда напряжение приложенное минусом к аноду, тока не будет (малым обратным током диода также пренебрежем). Таким образом, до нагрузки будем доходить лишь положительная полуволна переменного напряжения в течении половины периода. Вторая половина периода будет свободна от тока.

Вторичные обмотки соединены противофазно, нагрузка общая для обеих обмоток, таким образом, в то время, когда в одной из них (например в верхней) ток будет проходить, другая будет от него свободна и наоборот.

Поэтому в нагрузке каждый полупериод будет заполнен полуволной переменного напряжения:

И выпрямленное напряжение U_d будет иметь вид одинаковых полуволн, которые повторяются с периодом, вдвое меньшим, чем период переменного напряжения в сети питания (2π радиан). Для обобщения, что будет удобно, далее будем считать, что период изменения выпрямленного напряжения меньше 2π в m раз и равняется 2π/m (в нашем случае m-2). Если нагрузка активное сопротивление R_н, то и ток в нем i_{d ,} будет повторять кривую напряжения.

Рассмотренная схема будет иметь тот недостаток, что во вторичных обмотках по сравнению с первичной имеют место значительные пульсации тока, потому что эти обмотки работают по очереди. Поскольку они намотаны на один сердечник, магнитный поток в последнем будет переменным, поэтому и в первичной обмотке ток будет переменным, имея как положительную, так и отрицательную полуволны. Как известно из курса электротехники, действующие и средние значения тока или напряжения одинаковые только для постоянного тока. Чем больше пульсации, тем больше будет действующее значение относительно среднего. Поэтому мощности обеих сторон трансформатора не будут одинаковыми. Однако трансформатор один, и объем железа для его сердечника следует выбирать, исходя из какого-то одного значения мощности.

Поэтому условно ввели понятие типовой мощности трансформатора, которая равняется среднему мощностей обеих сторон:

Разновидности диодных мостов и их маркировка

Диодный мост можно собрать на дискретных диодах

Чтобы соблюсти полярность, надо обратить внимание на маркировку. В некоторых случаях метка в виде рисунка нанесена прямо на корпус полупроводникового прибора

Это характерно для изделий отечественного производства.

Зарубежные (и многие современные российские) приборы маркируются точкой или кольцом. В большинстве случаев так обозначается анод, но гарантии нет. Лучше посмотреть справочник или воспользоваться тестером.

Можно сделать мост из сборки – четыре диода объединены в одном корпусе, а соединение выводов можно выполнить внешними проводниками (например, на печатной плате). Схемы сборок могут быть разнообразными, поэтому для правильного соединения надо смотреть даташиты.

Например, у диодной сборки BAV99S, содержащей 4 диода, но имеющей только 6 выводов, внутри имеется два полумоста, соединенных следующим образом (на корпусе около вывода 1 имеется точка):

Чтобы получить полноценный мост, надо соединить внешними проводниками соответствующие выводы (красным показана трассировка дорожек в случае использования печатного монтажа):

В этом случае переменное напряжение подводится к выводам 3 и 6. Положительный полюс постоянного снимается с вывода 5 или 2, а отрицательный – 4 или 1.

И самый простой вариант – это сборка с готовым мостом внутри. Из отечественных изделий это могут быть КЦ402, КЦ405, существуют мосты-сборки зарубежного производства. Маркировка выводов во многих случаях нанесена прямо на корпус, и задача сводится только к корректному выбору по характеристикам и к безошибочному подключению. Если наружного обозначения выводов нет, придется обратиться к справочнику.

2.2.1. Трехфазный управляемый выпрямитель с нулевым выводом

Трехфазная
управляемая схема с нулевым выводом
приведена на рис. 2.7.

Рис.
2.7. Трехфазный управляемый выпрямитель
с нулевым выводом

Так
же как и в неуправляемых выпрямителях,
индуктивности обмоток трансформатора
представлены в виде включенных в цепи
вторичных обмоток анодных сопротивлений
Xa
. Предполагается активно-индуктивная
нагрузка. При рассмотрении режима работы
также, как и в разделе 1.2, обобщаются
аналитические зависимости на m-фазную
систему с тем, чтобы подставляя затем
в результирующие формулы частные
значения m=3
и m=6,
получить зависимости для трехфазной и
шестифазной схем с нулевым выводом.

Угол
управления 
отсчитывается вправо от точки естественной
коммутации и находится в пределах до
максимума синусоиды вторичного
напряжения, как показано на рис. 2.7, б.,
на угол
.
Продолжительность работы вентилей
зависит от отношения индуктивных
сопротивлений в катодной и анодной
цепях Xd
и Xa
к активному сопротивлению нагрузки Rd
. На рис. 2.7, в. показан график анодного
тока для случая Xd=0
. Выпрямленный ток при этом угле 
в этом случае получается прерывистым.
Ток остается так же прерывистым если
Xd
и Xa
имеют малое значение (пунктирные кривые
на том же рисунке 2.7, в). На рис. 2.7, г.
показан режим начально-непрерывный
(граничный режим). Здесь уже нет разрывов
в кривой тока, но нет и перекрытия кривых
анодных токов (угол коммутации =0).
Режиму непрерывного тока с конечным
значением угла коммутации соответствуют
диаграммы анодных токов на рис. 2.7, д.

С
переходом к режиму непрерывного тока,
пока углы коммутации очень малы, среднее
значение анодного и выпрямленного токов
становятся зависимыми через угол
коммутации 
от соотношения катодного Xd
и анодного Xa
.

С
переходом к начально-непрерывному току,
когда время протекания тока через
вентиль 
становится равным
,

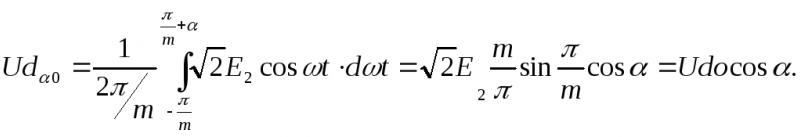

среднее значение выпрямленного напряжения
независимо от соотношения индуктивных
и активных сопротивлений в преобразовательном
контуре определяется интегралом

(2.21)

Далее,
при рассмотрении m
–фазной схемы на активно-индуктивную
нагрузку, ограничимся режимом, когда
Xd
=.

Схема
замещения для коммутирующего узла при
участии в коммутации тока только двух
анодов приведена на рис.2.8, а.

Рис.
2.8. Процесс коммутации многофазного
управляемого выпрямителя

До
начала коммутации тока замкнут ключ
VS1
и по преобразовательному контуру будет
протекать ток
.
В момент замыкания ключаVS2
начинается коммутация тока во внутреннем
контуре, включающем две анодные цепи. Внутренний ток
короткого замыканиябудет таким же, как и у неуправляемого
выпрямителя.

Принужденная
составляющая
определяется
по аналогии для неуправляемого выпрямителя
(1.105)

.
(2.22)

Свободная
составляющая
соответствует
(рис. 2.8, г) ординате косинусоиды при углеt
=

.
(2.23)

Суммируя
алгебраически (2.22) и (2.23), получаем
выражение для тока
в первый коммутационный для данного
вентиля период

.
2.24)

Аналитическую
связь между и

получим после подстановки в (2.24) вместо
ωt
угол 
и ток Id
вместо

(2.25)

Графически
угол 
определяется по отрезку на оси абсцисс,
соответствующей дуге косинусоиды,
крайние ординаты которой определяются,
как это видно из рис. 2.8, г,
и,
а высота равнаId
. При графическом определении угла 
наглядно видно, как меняется угол
коммутации 
при неизменном токе Id
по мере увеличения 
от нуля до 90˚. Уменьшение угла 
с ростом угла 
объясняется возрастанием мгновенных
значений междуфазного напряжения,
участвующего в процессе коммутации
тока. По выделенному жирной линией
участку косинусоиды построена на рис.
2.9,в кривая анодного тока
в первый период коммутации в вентилеVS2.

Рис. 2.9. Линейные диаграммы трехфазного
управляемого выпрямителя

Полноволновой выпрямитель с нулевым выводом

Выпрямляющий прибор с двумя диодами конвертирует обе полуволны подающегося на него сигнала в импульсный постоянный ток. Чтобы преобразовать ток, применяется трансформирующий прибор, у которого вторичная обмотка разделяется на две половины. Центральный участок присоединен к земле.

Принцип работы:

1. При положительном полуцикле на одной части витков трансформатора возникает плюс, на второй – минус. Вентиль, который подключают к положительной части, проводит ток. Второй диод закрыт. Проходя через резистор, ток попадает на центральную точку;
2. При отрицательном полуцикле состояние обмоток меняется. Второй диод проводит ток.

В итоге электричество пропускается во время обеих полуволн, и КПД достигает 90%.
