Монтаж дымохода через стену: как правильно сделать в доме из кирпича и дерева

Как обезопасить стык дымохода с деревянным перекрытием?

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара. Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию

Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию

Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если  в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме

Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

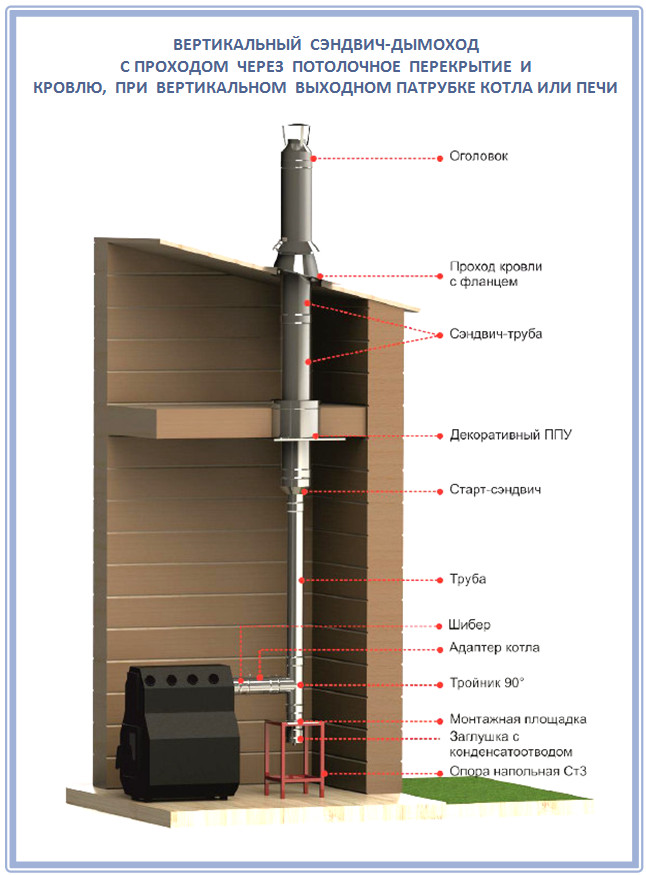

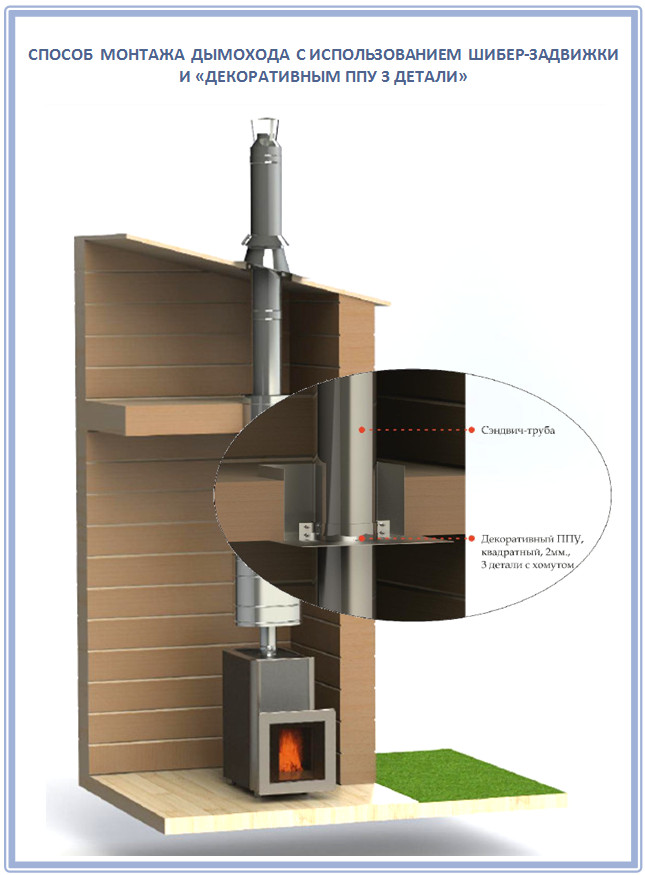

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

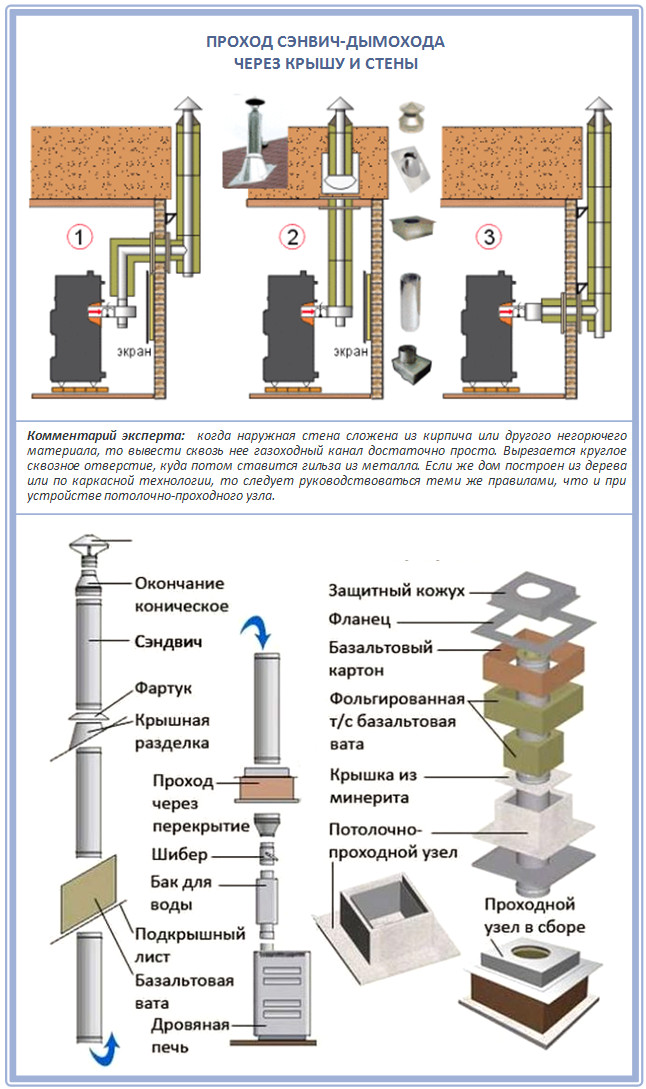

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Основные требования к дымоходным каналам

Как правило, схема обустройства дымоотводящей шахты прилагается к инструкции по эксплуатации самого твердотопливного котла, поскольку каждая отопительная система имеет свои технические особенности. Но у всех моделей таких котлов схема монтажа трубы должна отвечать современным требованиям пожарной безопасности — в особенности, если рядом с участком крыши, через который проходит дымоход, есть высокие деревья.

К дымоходным каналам предъявляются следующие требования:

Высота трубы указывается, как правило, в тех. паспорте на котел

Крайне важно, чтобы вы придерживались указанных цифр при обустройстве дымоходной шахты
Кроме того, при расчете высоты канала следует принимать во внимание высоту самой крыши, угол ее наклона, расстояние до конька и т. д.
Дымоход должен располагаться строго вертикально — только при соблюдении этого условия продукты сгорания топлива будут быстро и в полном объеме выводиться за пределы помещения.
Важно, чтобы площадь поперечного сечения канала была больше площади поперечного сечения отводящего патрубка в отопительном котле
В крайнем случае, эти параметры могут быть одинаковыми

Но недопустимо, чтобы площадь поперечного сечения трубы была меньше, чем аналогичный показатель в отводящем патрубке.
Обустройство разгонного участка. Эта часть дымохода необходима для горизонтального и вертикального подключения дымохода к отопительному котлу. Сначала монтируют короткий патрубок или тройник, а после него устанавливают 1 метр вертикальной трубы. Его задача — «запускать» тягу дыма. После нее можно монтировать горизонтальные секции и ответвления шахты.

Если крыша вашего дома выполнена из легковоспламеняющихся материалов, подумайте о монтаже дефлектора: он обеспечит гашение искр в случае неполного сгорания дров.

Специалисты рекомендуют с особым вниманием выбирать место для монтажа зонта. Он устанавливается в области ветрового подпора

Найти эту зону можно следующим образом: выберите точку, которая располагается ближе всего к вершине дымоходной трубы (это может быть конек крыши), и мысленно прочертите отрезок, соединяющий выбранную точку с линией горизонта под углом 45°. Зонт следует располагать выше получившегося отрезка.

«Плюсы» сэндвич дымоходов

Преимущества сэндвич-дымоходов из нержавеющих труб:

1. Простая оперативная установка.
2. Сравнительно небольшая (если сравнивать с каменными дымоходами).
3. Малый вес.

Нержавейка — это металл, который не боится коррозии, имеет длительный срок службы. Температура выходящих по трубе газов имеет прямую связь от вида котла, и топлива. Этот фактор также стоит учитывать при проектировании. Чем выше температура, тем больше нагрев трубы. Приведем базовых цифры нагрева труб от разных тепловых источников:

1. Печь, камин 340 — 660 градусов.
2. Банная печь 420 — 720 градусов.
3. Газовый котел 125 — 210 градусов.
4. Котел, работающий на угле 520 — 730 градусов.

Рекомендуется помнить, что древесина может иметь повышенную пожароопасность. Если элементы из дерева находятся вблизи отопительного прибора, они могут обуглиться и вспыхнуть уже при двухсот градусов по Цельсию. Если длительное время дерево регулярно подвергается большому нагреву, оно может воспламениться уже при 175 градусов. Подобную информацию следует учитывать во время разработки проекта и расчете труб из сэндвич дымохода, рекомендуется полностью исключить вероятность возникновения воспламенения. В монтаже подобных элементов нет мелочей, по статистике до восьмидесяти процентов всех пожаров в частных домовладениях происходит неверно спроектированных дымоходов.

Как правильно выбрать сэндвич дымоход?

Существует несколько важных аспектов, на которые нужно обращать внимание при выборе сэндвич дымохода

Прежде всего – это качество материала, из которого изготовлено изделие

От того, насколько прочная сталь, зависит дальнейший срок эксплуатации дымохода.
Обращаем внимание на теплоизолирующий материал, а также степень его заполнения в дымоходе. Минимальная температура нагрева, которую должен выдержать материал, составляет семьсот градусов.
Обращаем на качество сварочных швов

Если дымоход будет использоваться для котла, работающего на твердом топливе, то лучше всего выбирать сварку лазером. Лазерная сварка обеспечит стопроцентную герметичность изделия. Если на трубе имеется катаный шов, то такой сэндвич дымоход применяется только для газовых котлов.

Обращаем внимание на то, что внутренние слои дымохода выполняются из нержавеющей стали. Это сделано для того, чтобы конструкция смогла выдержать большие термические нагрузки и появление конденсата

Если же внутренние части сэндвич дымохода изготовлены из оцинкованного металла, то такие дымоходы можно использовать только для обслуживания газовых котлов.

Специалисты не рекомендуют использовать такие дымоходы из оцинкованной стали для бань, а уж тем более – для котлов, которые работают на твердом топливе. Конечно же, это можно сделать, но очень скоро дымоход нужно будет менять на новый. Сегодня используется несколько металлов для изготовления корпуса дымохода. Это может быть медь, нержавейка, полиэстер, сталь или латунь. В некоторых случаях используют оцинкованный металл. И тут нужно сказать, что для твердотопливных котлов лучше всего использовать медь или нержавейку. Другие же металлы чаще всего применяются для дымоходов, которые отводят газы не высокой температуры или для обычных вентиляций.

Самый лучший вариант нержавейки для изготовления корпуса – это 316 Ti, 310S. Это особые виды нержавейки, которые выдерживают температуру до тысячи градусов. Пластичность, термостойкость дымохода -наилучшие с этими видами металла. Лучше всего применять такое оборудование для твердотопливных котлов и банных печей.

Печь с дымоходом

Идеально, когда обе трубы сэндвич дымохода состоят из нержавейки. При этом не обязательно, чтобы внешняя часть имела корпус из нержавейки. Самое главное – внутри. Толщина стен труб из нержавейки может составлять до одного миллиметра. Бывает и меньше – примерно полмиллиметра. Но такие материалы не используются в твердотопливных котлах. Это хорошо годится для газовых котлов. Если использовать такой дымоход в бане, то он быстро сгорит.

Когда говорят о диметре сэндвич дымохода, то, прежде всего, имеют в виду внутренний диаметр трубы. Существует много разновидностей дымоходов. Но самыми востребованными являются 115 на 200, 120 на 200 и 150 на 220 миллиметров. Это диаметр внутренней и внешней трубы соответственно. Стандартная длина одной секции составляет примерно один метр. Встречаются секции по 50 сантиметров. Для того чтобы выбрать внутренний диаметр дымохода, нужно смотреть, какой диаметр патрубка на выходе из печки. Внешний диаметр зависит от обшивки. В принципе, здесь не существует ограничений.

Утеплитель имеет толщину от 25 до 60 миллиметров. Нужно сказать, что чем больше его толщина, тем лучше. Если сэндвич дымоход применяется для банной печи, то утеплитель состоит из базальтовой ваты. Стекловолокно не рекомендуется использовать. Максимальная температура, которую выдержит стекловолокно, составляет 350 градусов. Если этот лимит будет превышен, то вата испортится. А в трубах, которые отводят продукты сгорания из банных печей, имеется температура свыше шестисот градусов. И опять же – все зависит от того, какое горение поддерживается в печи.

При установлении сэндвич дымохода обязательно выполнять следующие правила:

• дымоход должен быть не ниже полутора метров от конька дома, который стоит рядом. Если дымоход выше кровли, более чем на метр, то нужно установить дополнительные растяжки;
• дымоход должен быть не менее 50 сантиметров над плоской крышей;
• дымоход располагается не ниже, чем 50 сантиметров от конька крыши при расположении трубы на расстоянии полутора метров от конька;
• минимально допустимая длина дымохода – пять метров. Если она составляет меньше, то нужно использовать специальный насос для откачки дыма;
• минимальная высота возвышения трубы над кровлей 50 сантиметров;
• если рядом с баней или домом имеются построения выше дымохода, то его нужно выполнить еще выше, чем эти построения.

Только выполнение этих правил гарантирует качественное использование изделия, а также защитит помещение от пожара. И теперь нужно подробно разобраться, как же установить сэндвич дымоход.

Монтаж: рекомендации и схемы, основные этапы монтажа дымохода

Монтаж дымохода разбивается на несколько этапов – это подготовительные работы, непосредственно монтаж, затем подключение, запуск и, при необходимости, отладка всей системы.

Общие требования

При объединении нескольких теплогенерирующих установок, для каждого из них создается свой дымоход. В исключительных случаях допускается врезка к общему дымоотводному колодцу, но при этом должна соблюдаться разница в высоте не менее одного метра.

Вначале проектируются и рассчитываются параметры дымохода, которые базируются на рекомендациях производителей газовых котлов.

При подведении расчетного результата внутреннее сечение трубы не может быть меньше диаметра выходного патрубка котла. А согласно проверке по НПБ-98 (нормам пожарной безопасности), начальная скорость естественного газового потока должна составлять 6-10 м/сек. И к тому же сечение такого канала должно соответствовать общей производительности агрегата (8 см2 на 1 кВт мощности).

Этапы установки

Дымоходы для газовых котлов монтируются снаружи (приставная система) и внутри здания. Наиболее простой является монтаж наружной трубы.

Монтаж внешнего дымоходаИсточник astroyresurs.ru

Установка дымохода у настенного котла делается следующим образом:

1. Вырезается в стене отверстие. Затем вводится в него отрезок трубы.
2. Собирается вертикальный стояк.
3. Уплотняются соединения огнеупорной смесью.
4. Фиксируются настенными кронштейнами.
5. Сверху закрепляется предохраняющий от осадков зонт.
6. Наносится антикоррозийное покрытие, если труба из металла.

Грамотный монтаж дымохода гарантирует его непроницаемость, хорошую тягу, не дает скапливаться саже. Выполненная специалистами установка значительно сократит расходы на уход за этой системой.

В случае обустройства проема под трубу в крыше дома, применяются специальные короба с фартуками. При этом на конструкцию в целом влияют такие факторы как:

• Материал, из которого изготовлена труба.
• Наружное оформление дымохода.
• Вид покрытия кровли.

Основным фактором, влияющим на выбор конструкции, является температура газа, который проходит по трубе. При этом по нормативам расстояние между трубой дымохода и горючими материалами должно быть не меньше 150 мм. Наиболее совершенной считается система сборки сегментами, где все элементы собираются методом холодного формирования.

Видео описание

Как производится монтаж дымоходной трубы, смотрите в следующем видео:

Подключение керамического дымохода

Керамические дымоходы сами по себе практически вечные, но так как это достаточно хрупкий материал, то надо четко себе представлять, как правильно выполняется подключение (стыковка) металлической части дымохода и керамической.

Стыковка может выполняться только двумя способами:

По дыму – металлическая труба вставляется в керамическую

Здесь важно помнить, что внешний диаметр металлической трубы должен быть меньше, чем у керамической. Так как тепловое расширение металла гораздо больше, чем у керамики, то в противном случае стальная труба нагревшись попросту разорвет керамическую.

По конденсату – металлическая труба надевается на керамическую.

Для обоих способов специалистами используются специальные переходники, которые с одной стороны оборудованы прокладкой для контакта с металлической трубой, а с другой, которая контактирует непосредственно с дымоходом, обернуты керамическим шнуром.

Стыковка должна проводиться через одностенную трубу – у нее больший коэффициент теплоотдачи. Это значит, что дым, пока дойдет до переходника, успеет немного остыть, что в итоге продлевает срок службы всех материалов.

Видео описание

Подробнее про подключение к керамическому дымоходу в следующем видео:

К дымоходам для газовых котлов ВДПО показывает большие требования, из-за этого монтаж его должны производить специализированные бригады. Поскольку грамотная установка гарантирует не только длительную эксплуатацию устройства, но и сделает безопасными условия проживания в частном доме.

Предварительные расчеты

Помимо сечения, вам следует также определить длину дымохода и правильное его расположение.

Расчет длины

Здесь существуют некоторые требования, ознакомимся с ними.

1. Согласно тому же СНиПу, минимальная высота дымохода должна составлять 5 метров.
2. Если кровельным покрытием в вашем случае является горючий материал, то дымоход должен возвышаться над коньком еще на 1-1,5 метра.
3. Если же покрытие негорючее, то данная высота будет составлять минимум 0,5 метра.

Обратите внимание! Если имеют место пристройки к дому, высота которых превышает его высоту, то дымоход в обязательном порядке следует вывести выше именно этой пристройки

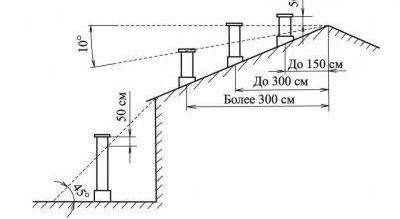

Месторасположение

1. Если крыша плоская, то труба должна возвышаться над ней как минимум на 0,5 метра.
2. Если дымоход находится менее чем в 1,5 метра от конька, то он должен возвышаться хотя бы на 0,5 метра над коньком.
3. Если это расстояние колеблется в пределах 1,5-3 метра, то высота трубы должна равняться высоте конька.
4. Наконец, если дымоотвод расположен дальше чем в 3-х метрах, то эта высота должна равняться с линией, проведенной в воображении от конька под углом в 10 градусов относительно горизонта.

Если все эти требования будут учтены, то монтаж дымоходной трубы будет выполнен правильно.

Требования к дымоходу для газового котла

Как произвести монтаж дымохода для газового котла, их конструктивные особенности и как произвести выбор правильного месторасположения. Узнать ответы на эти вопросы вы можете тут

О чем еще следует знать?

Монтаж конструкции должен начинаться от отопительного прибора и поэтапно подниматься вверх.
Различные инженерные коммуникации (такие, как электрическая проводка, газовый трубопровод и проч.) не должны касаться дымоотвода.
Нельзя, чтобы в конструкции были уступы.
Конструкцию следует защитить от воздействия атмосферных осадков. Для этого потребуется дефлектор либо же любое другое приспособление

При этом важно, чтобы такая защита не препятствовала свободному выпуску дымных газов.
Температура дымных газов, движущихся по каналу, не должна превышать 50 градусов.
При монтаже должны быть учтены все нюансы, касающиеся монтажа сэндвич-дымохода. Так, если крыша сделана из воспламеняющегося материала, а в качестве топлива применяется торф или древесина, то обязательно следует поставить улавливатели искр, которые обычно производят из металлической сетки с размерами ячеек в 0,5х0,5 сантиметра.
Отрезки трубы, которые под уклоном, не должны быть шероховатыми

Кроме того, площадь их поперечного сечения обязана как минимум соответствовать вертикальному.

Варианты соединения

Существует несколько способов соединения таких дымоходов:

1. фланцевое;
2. по конденсату;
3. байонетное;
4. по дыму;
5. и, наконец, по холоду.

Обратите внимание! Конструкция собирается по дыму, чтобы полностью исключить проникновение угарного газа в помещение. А вот по конденсату, дабы конденсированная влага свободно текла по стенкам вследствие температурной разницы

Ежели установка дымохода сэндвич своими руками была произведена первым способом, то дымные газы не будут встречать никаких препятствий и благодаря тяге будут быстро выведены на улицу. Но если стыки при этом заделаны некачественно, то конденсат может проникнуть внутрь конструкции, что очень плохо скажется на базальтовом утеплителе. Во втором же случае внутренняя трубка устанавливается в раструб, поэтому влага никоим образом не сможет проникнуть внутрь. Но если будет хотя бы маленькая щель, то дым сможет попасть в помещение. Так какой из вариантов выбрать? Конденсированная влага вредит утеплителю, а дымные газы – человеческому здоровью. Выход очевиден: вне зависимости от выбранного способа все стыки и щели следует тщательным образом заделывать.

Обратите внимание! Внутренние трубы конструкции желательно ставить по конденсату, дабы он не попадал на стыки и не затекал. Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии

Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору

Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии. Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору.

Так, с технологией вы уже ознакомились. Теперь остается лишь приобрести все необходимые материалы (обязательно качественные, сертифицированные) и приступить к работе!

Расчёт параметров дымохода

Основа для расчёта высоты и диаметра дымохода — показатель мощности.

На работоспособность котла или печи прямое влияние оказывает высота дымовой трубы. Для бытовых приборов она составляет 5 м. Эта характеристика предусмотрена требованиями СНиП для печей жилых домов. Измерение выполняется от колосника устройства до колпака. При меньшей высоте естественная тяга в печи не обеспечит эффективного горения топлива, она будет дымить и не вырабатывать оптимального количества тепла. Однако возможность наращивания высоты ограничена. Испытывая естественное сопротивление стенок трубы, воздух будет замедлять движение при чрезмерной длине канала, что также приведёт к снижению тяги.

Правила подбора длины дымохода

Для частного дома расчёт высоты дымохода основывается на определённых правилах:

1. Труба должна быть не менее 5 м.
2. Превышение концовки дымохода над условно плоской крышей не менее, чем на 50 см.
3. Для скатной крыши труба, ось которой находится не далее 1,5 м от конька, а если есть надстройки, то от их высшей точки, величина превышения составляет 0,5 м.
4. Когда расстояние до конька 1,5–3,0 м, конец трубы должен находиться не ниже, чем уровень конька.
5. При выведении дымохода на расстоянии более 3 м от конька, в частности, при наружном монтаже, угол между уровнем горизонта и условной прямой между коньком и концом трубы должен составлять не менее 10 градусов.

Высота трубы зависит от её расположения

Расчёт сечения дымохода

Приведённый ниже порядок определения величины канала справедлив для круглого сечения. Оно является оптимальной формой, поскольку дымовые газы не движутся монолитной прямой струёй, а происходит завихрение потока, и они движутся по спирали. В прямоугольных каналах образуются завихрения по углам, тормозящие перемещение газов. Для расчёта величины сечения полученный результат следует умножить на 1,5.

Вам понадобятся следующие исходные данные:

1. Мощность печи, то есть количество тепла, вырабатываемого устройством в единицу времени при полной загрузке.
2. Температура дымовых газов на выходе из топки, обычно принимается в пределах 150–200 градусов.
3. Скорость движения газов по каналу (составляет 2 м/сек).
4. Высота дымохода.
5. Величина естественной тяги (составляет 4 МПа на 1 м дымового канала).

Очевидна зависимость размера сечения дымохода от объёма сжигаемого топлива.

Дым не движется по прямой линии

Для выполнения расчёта нужно воспользоваться преобразованной формулой площади круга: D2 = 4 x S * Пи, где D — диаметр дымового канала, S — площадь сечения, Пи — число пи, равное 3,14.

Для расчёта площади сечения нужно определить газовый объём в месте их выхода из печи в дымоход. Эта величина вычисляется в зависимости от объёма сгорающего топлива и определяется из соотношения Vgas = B х Vtop х (1 + t / 273)/ 3600, где Vgas — объём газов, B — количество сжигаемого топлива, Vtop — табличный коэффициент, который можно узнать в ГОСТ 2127, t — температура газов на выходе из печи, обычно принимается значение в пределах 150–200 градусов.

Площадь сечения определяется отношением объёма проходящих газов к скорости его движения, то есть по формуле S = Vgas/W. В окончательном варианте искомая величина определяется соотношением D2 = Vgasx4/ПихW.

Произведя необходимые вычисления, получите результат — диаметр дымохода должен составлять 17 см. Это соотношение справедливо для печи, в которой за час сгорает 10 кг топлива при его влажности 25%.

Расчёт составляется для случаев, когда используются нестандартные отопительные агрегаты. Если же мощность устройства известна, достаточно применить рекомендованные специалистами параметры дымохода:

• для устройств мощностью до 3,5 квт — 140 х 140 мм;
• при 3,5–5,0 квт — 140 х 200 мм;
• при мощности 5,0–70 кВ — 200 х 270 мм.

Для дымоходов круглого сечения его площадь не должна быть меньше расчётной величины прямоугольного.

Разделка трубы на металлочерепице

Проходные элементы различаются в зависимости от формы сечения трубы. Для прямоугольной трубы потребуется комплектная гидроизоляция в сборе, с внутренним и наружным фартуками. Фартуки монтируют в определенной последовательности и изолируют по периметру дымоотводной трубы, с обеспечением полной герметичности прохода. Элементы сборные и разработаны специально для изоляции примыканий к кирпичным конструкциям и каркасам с прямоугольными формами поперечных сечений.

Проходной узел для труб-сэндвич выполняется из детали, которую крепят на кровельный материал, вторая часть комплекта для примыкания к круглым трубам – гидрозатвор. Собирают проход так, чтобы непосредственно с трубой-сэнвич контактировала воронка гидрозатвора в верхней части, с уплотнительным кольцом, материал кольца должен быть термостойким и эластичным. Крепят гидрозатвор к кровельному материалу на саморезах, вкручивая их по периметру нижней части воронки. Резиновый материал детали армируют по контуру алюминиевыми лентами. Таким же образом выводят на кровлю вентиляционные шахты.

Примыкания прямоугольных дымоходов через кровельную металлочерепицу выполняют, закладывая в зазоры между нагревающимися поверхностями и деревянными элементами теплоизолирующий негорючий материал с асбестовой прослойкой. Толщины негорючей термоизоляции в 5-10 см достаточно, чтобы предотвратить нагрев деревянных элементов стропил и обрешетки и их воспламенение. Безопасные конструкции обхода круглых дымоходов включают металлические ограничители, выполненные с овальными отверстиями и рассчитанные на установку на наклонные скаты. Ограничитель крепят на обрешетку, через отверстие пропускают трубу. Толщина металлического листа ограничителя недостаточна, чтоб дерево обрешетки получило достаточно нагрева, чтобы воспламениться. Но несмотря на это, между дымоотводной трубой и ограничивающей деталью закладывают негорючие изоляционные материалы.

Особенности примыкания к коаксильной круглой трубе:

• Проходки для коаксильных труб изготавливают из этиленпропиленовой микропористой резины (ЭПДМ). Резиновые детали присоединяются крепежными шурупами посредством фланцев. Проходные детали могут быть рассчитаны только на определенные диаметры, но могут быть и универсальными с возможностью подгонки до нужного диаметра;
• При монтаже надевают деталь проходки на трубу, по контуру на фланцевое соединение наносят термостойкий герметик. Фланец фиксируют на кровельной металлочерепице с помощью саморезов, далее слегка загибают деталь проходки по верхнему краю, чтобы заполнить зазор герметиком. Дополнительная защита от стекающей по кровле воды – затянутые по верху проходки хомуты. Таким образом можно выводит дымоотводную трубу через металлочерепицу и другие кровельные материалы, исключая шифер и керамическую черепицу.

Примыкания к каркасным квадратным трубам: крепление примыкающих планок выполняют на саморезах, но не прямо на поверхность, а через загибы, сделанные по краям металлического кровельного материала. Не очень распространенный вид гладкой черепицы, но монтаж выполняют аналогично всем металлическим кровлям – заводят нижнюю примыкающую деталь под верхнюю. Под фартук черепицу монтируют таким образом, чтобы верхняя относительно трубы черепица заходила на фартук, перекрывая путь стекающей воде. При точном монтаже герметичность практически обеспечена без гидроизолирующего материала и герметика. Каркасные трубы самые сложные по отделке, и данный способ монтажа применяют нечасто, а для проходок через более распространенные рельефные металлические кровли такой монтаж невозможен.

Примыкания к кирпичным трубам начинают с разметки. Применяют шаблоны, можно сделать такой шаблон из деревянной рейки. Прикладывая шаблон по контуру в направлении от обрешетки, высота будет равна высоте фартука. С помощью болгарки выполняют вырез под загибы фартука, рез делают по разметке на 1 см, затем зазор обеспыливают щетками или продувкой с помощью компрессора.

После нарезки деталей фартука с примеркой фиксируют боковые и нижние детали, выполняют загиб и разбирают конструкцию, чтобы закрепить гидроизоляцию и нанести в зазоры силиконовый герметик. Крепят планки на обрешетку гвоздями, нанося под каждую шляпку силикон. Наружный фартук устанавливают последним, завершая сборку, при этом зазор между металлочерепицей и трубой окажется закрыт, нижняя планка при этом расположена заподлицо к трубе.

Ошибки в монтаже дымохода

Так как правильно установить печь в доме и вывести трубу через стену получается не всегда, следует рассмотреть самые распространённые ошибки монтажа, чтобы избежать их. Некорректная робота конструкции возможна в таких случаях:

• Недостаточное количество утеплителя на стыке элементов. В этом случае труба будет перегреваться.
• Наличие стыков в местах прохождения через стену или кровельный свес. Такой монтаж повышает риск возгорания капитального сооружения.

Видео описание

В этом видеоролике наглядно показан пример нарушения правил монтажа сэндвич-дымохода:

• Не соблюдено положение трубы. Она устанавливается строго вертикально. При утеплении капитальных стен пенопластом или минеральной ватой для крепления дымохода используются длинные дюбеля.
• Отсутствует отлив на боковом скате кровли. В этом случае осадки могут попасть на утеплитель и ухудшить его функции.
• Недостаточная общая высота вертикальной части. Эта ошибка приводит к ухудшению тяги.

Проблемы возникают при использовании некачественного изолирующего материала. Дешёвый утеплитель со временем усаживается, поэтому существует вероятность локального перегрева некоторых частей дымохода.

Советы специалистов

Перед покупкой необходимых материалов для обустройства наружного дымохода определяется мощность оборудования. Она влияет на диаметр труб. Ещё можно воспользоваться такими советами специалистов:

• если отопительное оборудование оснащено принудительной тягой, то необязательно наращивать вертикальный участок конструкции, достаточно вывести горизонтальную трубу;
• слишком длинный горизонтальный участок способствует замедлению дымового потока (значение не должно превышать 1-1,5м);

Правила монтажа труб дымоходаИсточник krovgid.com

Ревизионные отверстия обустраиваются не только на наружной части конструкции, но и на внутреннем горизонтальном элементе.

Срок эксплуатации наружного дымохода

Срок службы конструкции зависит от материала её изготовления и правильности монтажа. Керамические трубы при правильном использовании буду выполнять свою функцию до 40 лет. Кирпичный дымоход можно эксплуатировать более 50 лет. Нержавеющую сталь придётся поменять через 15-20 лет, но тут все зависит от толщины металла. Оцинковка имеет самый короткий срок службы: до 10 лет.

На долговечность конструкции влияет температура нагрева отходящих газов. Качественная сэндвич-система простоит до 20 лет. Сооружения служат дольше, если отопительное оборудование работает на газу или пеллетах.

Коротко о главном…

Дымоходы бывают одно- и двустенными. По материалу изготовления выделяются металлические, кирпичные сооружения и конструкции из сэндвич-труб. Последний вариант является оптимальным для частных домов. При монтаже дымохода соблюдаются правила его размещения в помещении. От правильности определения диаметра и высоты конструкции зависит её функциональность, а также наличие тяги в отопительном оборудовании.

Технология монтажа через деревянную и кирпичную стену одинаковая, но есть некоторые нюансы: древесина больше подвержена воспламенению и требует максимальной защиты. Во время монтажа нужно соблюдать пожарные нормы, а также учитывать возможные ошибки.
