Металлические лестницы на второй этаж

Металлические лестницы на второй этаж в частном доме

Для изготовления понадобится:

болгарка (желательно две, на разные диски 125 и 250 мм), пила по металлу, сварочный аппарат и щиток, дрель, уровень, угольник;

диск отрезной по металлу, диск для зачистки, электроды, саморезы,

труба, швеллер – для каркаса (рамы);

уголок металлический – для подступеней;

листовой металл – для ступеней (может быть заменен на деревянную доску).

Примечание. Гладкая листовая сталь в устройстве лестницы не применяется, т.к. повышает риск травмирования (скользкая поверхность).

Количество материала, а также его характеристики определяются:

типом лестницы;

углом наклона;

шириной лестничного проема;

количеством ступеней и их размером;

видом дальнейшей отделки. Например, дерево более легкое, а вот камень значительно тяжелее, и каркас под него нужен соответствующий.

Отдельно отметим, что для новичков будет проще использовать инвертор вместо сварочного аппарата. Это связано с тем, что инвертор поддерживает заданный ток, на него не влияет напряжение в сети, исключает пережег или недожег металла во время сварочных работ. А как известно, и то и другое ослабляет сварочный шов.

После того, как все необходимое выяснили, рассчитали и подготовили, можем начать изучать техническую сторону вопроса как сделать металлическую лестницу. Проиллюстрируем процесс изготовления на нескольких примерах.

Разновидности и варианты оформления

Самые популярные виды лестниц из металла рассмотрим далее. Отметим сразу, что каркас может быть открытым и закрытым. Закрытый обрабатывать после сборки не нужно, а открытый требует шлифовки и зачистки. А теперь о разновидностях.

Прямая лестница с косоурами из металла

В данном случае на косоур устанавливают ступени и составные части ограждения.

Сколько будет косоуров, зависит от ширины лестничного марша, а также уровня нагрузки на него. Косоур может быть один, как на примере ниже, или несколько.

У конструкции такого типа есть несколько важных преимуществ:

• легкость;
• визуально не загромождает пространство;
• повышенная прочность (можно использовать на промышленных объектах);
• при необходимости можно использовать любой декор для оформления.

Лестницы наклонные на тетивах

Это конструкция, в которой ступени опираются на балки, размещенные по бокам марша.

Плюсы конструкции:

• множество вариантов для выполнения;
• прочность;
• металлическую основу можно использовать, чтобы изготовить винтовые и прямые лестницы.

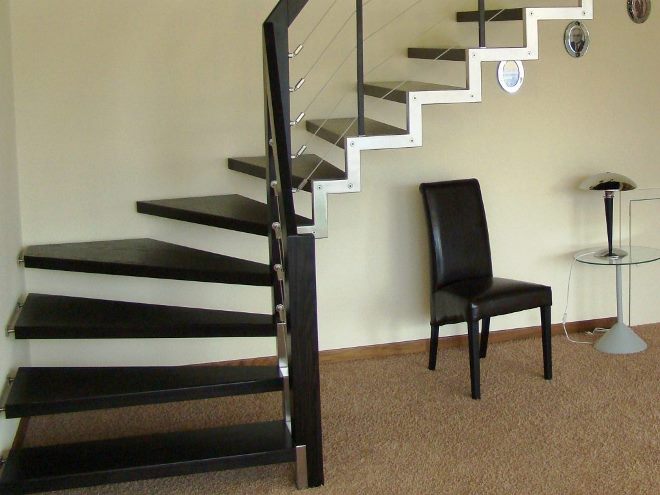

Лестница с парящими ступенями – консольная

Прежде всего, она упрощает пространство. Ступени, которые застыли в воздухе, отлично подходят к домам, оформляемым в стилистике минимализма.

Комбинированный вариант

Сочетающий в себе консоли + косоурный каркас. Ступени «воздушные», но одновременно с этим имеют надежное основание в виде металлического косоура, который установлен вдоль стены.

Винтовые металлические лестницы

В данном случае ступени размещаются по спирали, вокруг центрального столба. Такие лестницы обладают высокой надежностью, а изготовлены они могут быть из профильной трубы. Даже если их производство осуществлялось по типовому проекту, внешний вид будет в итоге совершенно разный за счет окраски и другого декора.

Используются лестницы такого типа чаще в помещениях небольшого размера, стоимость является относительно невысокой.

Модульные конструкции

Вписываются в любой интерьер от модерна до классического. Элементы лестницы универсальны, стили разнообразны. Такую лестницу можно собрать самому, это займет всего несколько часов.

Маршевые лестницы

Лестницы маршевые – это самые простые подобные изделия в проектировании. Ее легко разместить в помещении любого размера. Считается самой безопасной конструкцией.

Металлические лестницы со ступенями из стекла

Работа с данной конструкцией усложняется из-за наличия большого количества стеклянных элементов. Стекло используется только самое прочное, полностью отвечающее всем требованиям безопасности.

Двухмаршевые лестницы с площадкой

Данный тип выделяется отдельно, так как имеет серьезное преимущество перед другими конструкциями: промежуточную площадку между пролетами.

Кроме того, есть следующие положительные качества:

• ее легко проектировать;
• не нужно больших затрат труда в процессе изготовления;
• существенная экономия на строительных материалах;
• высокая степень комфорта;
• безопасность в эксплуатации;
• презентабельный внешний вид.

В процессе строительства двухмаршевых лестниц лучше совместить несколько материалов, чтобы оптимизировать стоимость и разработать удачное стилевое решение. Например: каркас будет металлическим, а элементы декора деревянными либо сделать облицовку камнем.

Практически все виды лестниц, о которых мы говорили выше, могут быть сборными. Их плюс состоит в том, что собрать их можно, даже если в доме уже выполнена чистовая отделка стен и устелены полы.

Если вы далеки от профессионализма в изготовлении лестниц, можете выбрать уже готовую. Они современные, легкие и отлично вписываются в интерьер любого частного дома.

Оформление лестницы во многом зависит от площади помещения, в котором она будет расположена. Она должна дополнять общую картину, а не выпадать из нее.

В классических интерьерах лучше размещать дорогостоящие лестницы с отделкой из натурального дерева или роскошную ковку по металлу.

А вот в случае с минимализмом лишние детали ни к чему, можно выполнить лестничную конструкцию из оргстекла.

Внимание стоит уделить не только самой лестнице, но и пространству под ней. Если есть возможность, там можно обустроить место для чтения и отдыха

Особенности конструкций лестниц на металлокаркасе

Для изготовления железных лестниц могут использоваться различные виды металлопроката: швеллер, профильные трубы, листовой металл. Главное, чтобы конструкция была прочной и надежной. Для удобства использования размеры ступеней должны соответствовать средней длине шага. В целях безопасности каждая лестница обязательно оснащается перилами.

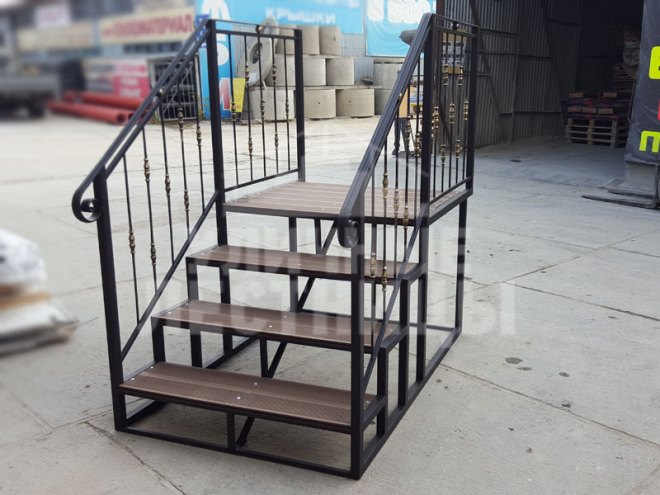

Уличные

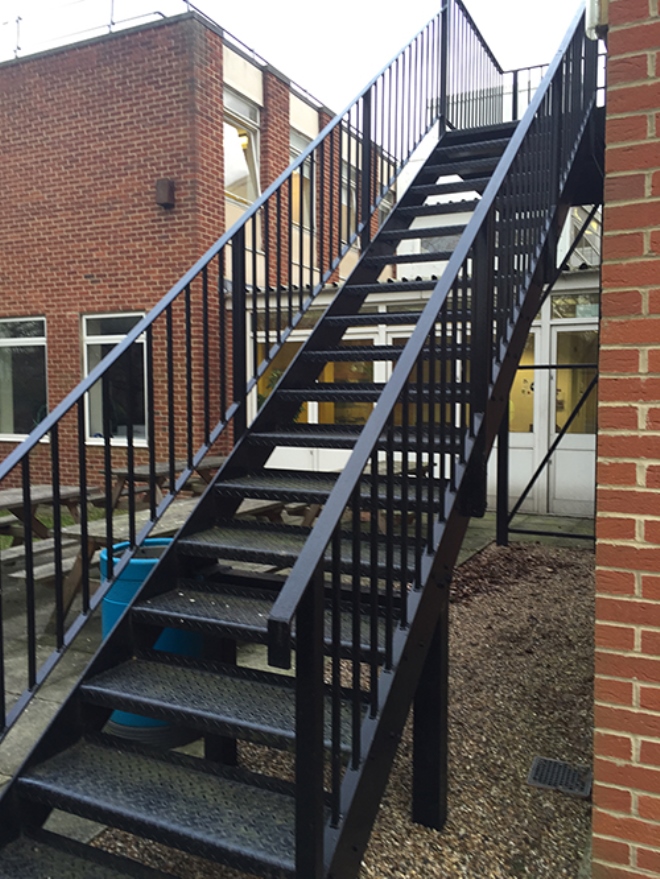

Применяются для обустройства крыльца, различных входных групп и пожарных выходов. Их основное отличие заключается в количестве ступеней и пролетов. Ступеньки таких конструкций изготавливаются из материалов, имеющих хорошее сцепление. Это позволяет не скользить при любых погодных условиях.

Внутренние

Используются для обустройства внутреннего пространства зданий различного назначения. Лестницы на второй этаж на металлическом каркасе популярны у владельцев коттеджей и загородных домов. Разнообразие дизайнов конструкций этого типа позволяет подобрать вариант практически для любого интерьера.

Каркасы внутренних лестниц могут быть открытыми или закрытыми. Первые используются непосредственно по назначению. Вторые благодаря наличию закрытого подлестничного пространства подходят для организации небольших кладовых.

4 Винтовая конструкция для небольших помещений

Когда частный дом имеет ограниченную площадь, или металлический лестничный марш не вписывается в интерьер комнаты, многие владельцы обращают внимание на винтовые конструкции. Поскольку они занимают меньше места и их можно собирать, используя косоуры, тетивы, больца

Последний вариант крепления на больца особенно популярен, если все работы приходится выполнять своими руками, поскольку сварка не нужна. Тогда достаточно закрепить центральный столб и уже к нему – ступеньки.

Чтобы лестница получилась удобной, кроме основных размеров (ширины, высоты, глубины ступеней), необходимо учитывать диаметр. Для его определения длину ступеньки умножают на два и прибавляют d опорного столба.

Количество же можно определить, исходя из требований СНиП, согласно которым высота проступка не должна выходить за пределы в 15 – 20 см. А ширина в самом узком месте составляет минимум 10 см, в широком – 27 см, но лучший показатель – в пределах 30 см.

Приступая к изготовлению винтовой лестницы, работы выполняют в следующем порядке:

• Монтаж центрального столба. Эту операцию следует проводить еще на стадии строительства, поскольку нижний конец можно спокойно забетонировать на рекомендуемую глубину в 40 см, а верхний зафиксировать на потолок дюбелями. В готовом помещении по краям столба приваривают основание в виде опорных плит и только потом их пристреливают крепежами.
• Установка ступеней. Их лучше сделать из стали и впоследствии облагородить деревом, камнем, покрасить.
• Монтаж дополнительной поддерживающей опоры в виде отдельного столба или крепления на стене. Главное, чтобы одна из несущих ступеней опиралась на него.
• Придание дополнительной жесткости. Для этого все ступеньки обвязывают между собой при помощи перемычек.
• Установка ограждения – перил. Их наличие является непременным условием, если высота лестницы составляет или превышает два этажа, а ширина ступенек – менее 90 см. Перила крепят к приваренным дополнительно опорным стойкам.
• Декорирование. Отделку осуществляют камнем, деревом, художественной ковкой, или просто покрасив в нужный цвет.

Особенности конструкций из металла: плюсы и минусы

В частном строительстве металлические лестницы используется несколько реже, чем в промышленном, где широкое распространение получили, например, металлические лестницы для канализационных колодцев. Но основное достоинство и преимущество стальных лестниц состоит в том, что они могут быть комбинированными. Сочетание с отделкой из камня и стекла просто великолепное.

Среди других достоинств можно выделить несколько.

• Высокий уровень прочности и стойкости. Металл входит в число самых крепких и надежных материалов. Выполненные из него конструкции устойчивы к нагрузкам, повреждениям, перепадам температур, воздействию агрессивных веществ.
• Длительный срок службы. Такие лестницы служат более 50 лет.
• Пожаробезопасность. Железные лестницы не горят и горение не поддерживают.
• Легкая эксплуатация. Лестницы, выполненные из металла, практически не требуют обслуживания.
• Эстетичный внешний вид. Металлические лестницы зачастую выглядят менее громоздко, чем деревянные или бетонные.
• Выгода в ценовом отношении. Лестницы из металла дешевле деревянных аналогов в среднем на 15 – 20%.
• Лестницу можно установить за несколько дней.
• Большое количество форм и видов.

Некоторые недостатки у лестниц из металла есть.

1. Если ступени выполнены из дерева и прикреплены к металлической основе, будет слышен скрип при ходьбе.
2. Лестницу нужно окрасить, иначе не избежать коррозии.
3. В процессе эксплуатации лестница издает шумы, что не всегда удобно.
4. Обработка поверхности защитными составами – трудоемкий процесс. Сначала металл придется ошкурить, затем все покрыть антикоррозийным составом.
5. Если лестница выполнена непрофессионально, сварные швы будут выглядеть неаккуратно, а исправить это трудно.

Что касается стоимости конструкций, то диапазон здесь весьма широк. Он зависит от размера и типа конструкции, наличия дополнительных элементов и прочего.

За оригинальный проект и необычные дизайнерские решения придется значительно доплачивать. Сроки монтажа изделия также зависят от большого количества факторов. Если лестница громоздкая, монтаж должен быть осуществлен в самом начале работ, чтобы не была повреждена декоративная облицовка.

С монтажом ряда конструкций могут справиться только специалисты, а это еще увеличивает стоимость.

Все недостатки при желании можно устранить, если смета позволяет включить дополнительные средства. Например, можно установить не деревянные ступени, а каменные, вместо обычной стали можно применять хромированную.

Чертеж

Дизайн лестницы на металлокаркасе

Окончательную форму и вид конструкции определяют требования заказчика. При необходимости для отделки может использоваться дерево, камень, стекло или различные виды пластика.

Крепления

По типу креплений различают следующие виды лестниц:

• на тетивах. Самые прочные и устойчивые конструкции. В качестве основы в них используются стальные швеллера. Из них сваривается ступенчатая тетива, в пазах которой крепятся ступени;

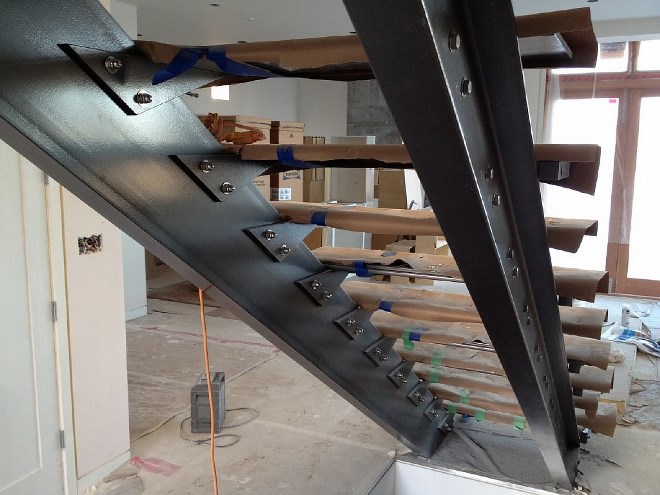

• на металлическом косоуре. Несущие детали этого типа изготавливаются в виде цельнокройной балки с гребенкой по верхнему краю. Если смотреть сбоку, будут видны торцы ступеней;
• на больцах. Для изготовления используется специальный крепеж в виде болтов с продольной резьбой. Ступени крепятся одной стороной к стене или опорному столбу. С противоположной стороны они стягиваются больцами.

Ступени

Лестничный металлокаркас в зависимости от требований и дизайнерского решения может дополняться ступенями из различных материалов:

• дерева;
• металла;
• пластика;
• камня;
• стекла.

Для уличных вариантов и подвальных лестниц лучше всего подойдут металлические ступени. Для жилых помещений наиболее часто используются деревянные. Во время окончательной сборки их укладывают на заранее подготовленное основание. В его роли могут выступать приваренные пластины или уголки, выполненные из профиля.

В зависимости от типа интерьера для изготовления ступеней может использоваться закаленное стекло или высокопрочный пластик. Также вероятно изготовление заливной конструкции из бетона, которая затем облицовывается декоративной плиткой.

Перила и ограждения

Для безопасного и удобного использования все варианты лестниц обязательно оснащаются перилами или защитными ограждениями. Для их изготовления используются следующие материалы:

• нержавеющая сталь. Прочный и дешевый вариант. Хорошо подходит для общественных зданий и жилых помещений;
• дерево. Классический вариант, подходящий для помещений любого назначения;
• пластик. Может использоваться в качестве труб или листовых материалов;
• закаленное стекло. Благодаря прозрачности конструкции выглядят легко и элегантно.

Классифицируются перила и по способу монтажа:

• в виде поручней. Для изготовления используются трубы и профиль, которые монтируются при помощи специальных креплений;
• с балясинами. Классический тип. Перила этого вида состоят из балясин и столбиков, которые при соединении образуют горизонтальное обрамление.

Читайте также

Изготовление лестницы из профильной трубы на второй этаж своими руками

Для изготовления лестницы на металлическом каркасе используют трубы профильные с размерами сечения 40х60 мм, что обеспечит конструкции достаточную прочность.

Существует два метода сборки каркаса. Можно изготовить весь каркас вне места установки и потом перенести его непосредственно к месту, где будет располагаться лестница. Такой метод не всегда может подойти, так как конструкция довольно тяжела и придется прибегнуть к помощи специальных механизмов. Да и готовая конструкция может по габаритам не вписаться в существующие проемы.

Монтаж модульной лестницы заводского изготовления легко осуществить самостоятельно

Специалисты рекомендуют производить изготовление каркаса прямо на месте установки лестницы на второй этаж. В этом случае допущенные ошибки можно корректировать по мере выполнения работ на месте.

Нарезка заготовок

Работу начинают с выбора конструкции лестницы: в данном случае это будет косоурная конструкция. Разрабатывается схема лестницы со всеми необходимыми размерами и учетом расположения поворотных ступеней. Схема будет нужна на протяжении всего времени изготовления и монтажа лестницы.

Схема модульной лестницы на хребтовом косоуре

Профильные трубы предварительно очищаются от окалины. В соответствии со схемой, производятся работы по подготовке элементов необходимого размера и количества.

Полезный совет! Если вы сталкиваетесь с работой по изготовлению металлического каркаса лестницы впервые, попробуйте все нарезанные и готовые элементы пронумеровать, чтобы не ошибиться и не испортить материал.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом

Для того, чтобы работа шла быстрее рекомендуется сначала подготовить и нарезать все элементы, а потом приступать к сварке. Но постепенная нарезка по ходу выполнения работы позволяет допустить меньше ошибок. Выбирать вам. Распил труб выполняется с выдерживанием всех углов.

Монтаж несущих опор

Как только все элементы нарезаны, устанавливаются несущие балки каркаса. Количество балок должно быть равным количеству косоуров. Несущий швеллер обрезают так, чтобы он упирался плоскостью среза в потолочную балку и в пол. В некоторых случаях подготавливают основу и к ней приваривают швеллер.

Просторная маршевая поворотная лестница с площадкой

На этом этапе важным условием является правильная и параллельная установка швеллеров (если их несколько). От их расположения будет зависеть правильность всей конструкции. Если планируется поворотная система, необходимо предварительно сделать необходимый поворот несущей балки согласно вашей схеме. Если на схеме предусмотрена конструкция с площадкой, то концы опор маршей должны упираться в площадку и быть надежно зафиксированы.

Заготовки для ступеней

Заготовки для ступеней делают в форме треугольника, в который впоследствии закладывают ступени. Для фиксации этих треугольников используют точечный шов в нескольких местах. Проверяют правильность крепления и лишь после этого надежно фиксируют сваркой к основному каркасу. Также применяют в качестве крепежа болты.

Маршевая поворотная лестница на металлическом косоуре

Когда первая заготовка для ступени готова, на нее укладывают временную ступень из доски, затем постепенно монтируются все следующие «косынки».

Изготовление каркаса для поворотной на 90 градусов лестницы значительно сложнее. Размеры треугольных заготовок будут различными. Здесь рекомендуется готовить каждый элемент только после того, как смонтирован предыдущий.

Иногда, при применении в качестве несущего элемента широкого швеллера, вместо треугольных заготовок для ступеней приваривают к основе металлические подставки для них.

Обработка металлического каркаса

После монтажа приступают к зачистке швов. Обрабатывается вся металлическая поверхность каркаса: обезжиривание, нанесение составов от ржавчины, грунтовка. Далее, металл покрывается краской. Если использовался профиль из нержавеющей стали, обработка не нужна.

Металлическая лестница в стиле «минимализм»

Ступени для лестницы могут быть выполнены из дерева или металла. Более экзотический вариант камень или стекло. Если в качестве ступеней выступает дерево — полки треугольных уголков должны быть снизу, если камень или бетон — полки направляются вверх.

Основным преимуществом лестниц на металлическом каркасе является возможность объединить различные материалы в самых разнообразных комбинациях. Вместе с тем лестницы на каркасе из металла прочны, долговечны и могут соответствовать любому стилю интерьера.

В каком виде поставляется на рынок

• Двухкомпонентный пенополиуретановый утеплитель поставляется на рынок в бочках, для смешивания компонентов и распыления состава требуются специальное оборудование высокой мощности.

• Однокомпонентный ППУ выпускается в аэрозольных баллонах.

Нанесение двухкомпонентного пенополиуретана – технологически сложный процесс, для проведения которого необходимо соблюдение нескольких условий:

• наличия оборудования, обеспечивающего достаточное давление и скорость смешивания;
• качественные компоненты;
• строгое соблюдение температурного режима и пропорций при смешивании веществ.

youtube

Аппараты для нанесения

Для смешивания двух компонентов ППУ применяют разные аппараты – одни способны создавать высокое, другие только низкое давление.

• Установка высокого давления — превращает состав в мельчайшие капли, перемешивание происходит в фазе тумана, а не жидкости. Это технологически сложная установка, в которой достигается давление более 100 атмосфер. Она подключаются к трехфазной сети и требует мощности 15–25 кВт, работает с высокой скоростью: утепление дома можно осуществить всего за один день.

  Устройства высокого давления могут быть меньшей мощности, подключаться к бытовой сети на 220 В, но в этом случае значительно снижается скорость работы, период обработки увеличивается до 3–4 дней.

• Аппараты низкого давления, используемые для смешивания веществ, не в состоянии преобразовать жидкость в мельчайший туман и равномерно перемешать, поэтому качество утепления несколько снижается.

Однокомпонентный ППУ гораздо проще в применении, он выпускается в баллонах, для его нанесения не нужно дорогостоящее оборудование, достаточно наличие специальной насадки, которая прилагается в комплекте.

Работа с аэрозольным баллоном не представляет технической сложности, может проводиться силами одного человека. Таким способом можно легко обработать участки небольшой площади, труднодоступные места, углы и стыки.

Одного баллона достаточно, чтобы теплоизолировать 1 кв. м площади толщиной слоя 5 см. Если этой толщины недостаточно для эффективного утепления, поверх первого слоя можно наносить второй.

Отвердевший напыляемый утеплитель можно штукатурить, красить или закрывать гипсокартоном.

Сварная лестница на второй этаж

По методике изготовления можно выделить сварную и кованую лестничную систему. Раньше сварную лестницу размещали вне дома, но сейчас благодаря технологиям можно с комфортом и удобством разместить их и в помещении.

Лестницу, у которой сварной каркас, можно выполнить с расчетом на обшивку с подступенками, также есть вариант прозрачной лестницы, имеющей более легкую конструкцию.

Сварные лестницы имеют свои преимущества:

• Конструкция прочна и огнестойка;
• Долговечность сварных лестниц выше, чем у тех, которые состоят из дерева;
• Каркас не боится механических повреждений, поэтому его разрешается установить в начале работ по отделке;
• Лестница из металла, имеющая кованое или сварное ограждение, смотрится почти воздушно.

Выбирая для заказа сварную лестницу, необходимо убедиться, что в изготовлении участвует надежный сварщик, который проведет процесс от сварки до конечной отделки.

Особенности металла

Материалы для использования могут быть различными. Применяется как дерево, так и металлические или бетонные перекрытия. Каждый материал может быть использован для сооружения. Однако наиболее часто используются металлические.

Причиной является высокие прочностные характеристики и пластичность материала. При наличии соответствующих навыков можно изготовить практически что угодно, от простейших моделей до кованых произведений искусства. Последние являются украшением в богатых домах и могут приближать декор дома к стилю средневековья или ренессанса.

Также, металл можно объединять с другими частями. Часто комбинируются со стеклянными или деревянными элементами. Что позволяет ещё более разнообразить дизайнерские решения. Также это снижает стоимость работ.

Наиболее типичным материалом становится сталь либо железо. Однако разные марки материала обладают различными прочностными характеристиками. Поэтому требуется выбрать подходящий для конкретных целей материал. Возможно добавить чугунные, либо латунные компоненты, причем добавить профилированные трубы и листы нержавеющей стали.

Изготовление

Рекомендуется потренироваться перед тем, как начинать работы, набить руку, привыкнуть к аппарату: все эти действия стоит проводить на сторонних предметах. После того как вы освоили основные приёмы выполнения сварки, лишь только тогда стоит приступать к чистовой работе.

Следует соблюдать в работе определенную последовательность:

• заготовки нарезать по размеру;
• изготовление узлов для крепления ступеней (кобылок);
• следует сварить уголки;
• произвести монтаж косоуров;
• ступеньки и ограждение следует приварить;
• зачистка, шлифовка;
• грунтовка и покраска.

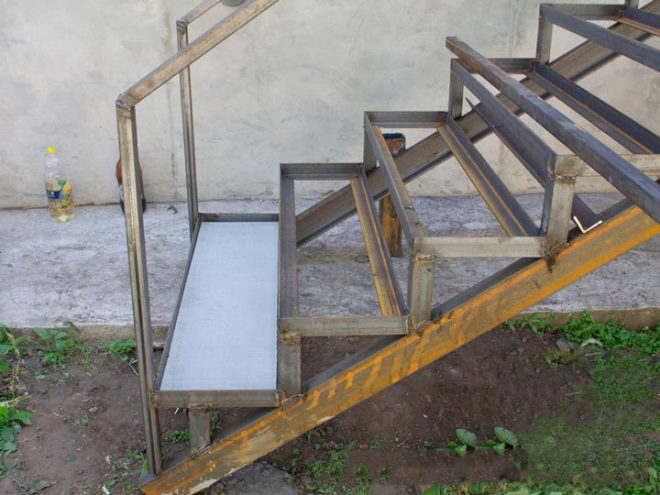

Первым делом из уголков изготавливаем узлы для крепления ступеней (кобылки). Чтобы не испортить лестницу, следует исключить перекосы. Кобылки должны быть идентичными и относительно друг друга изготовленными зеркально. Из стального уголка изготавливаем кобылки, для начала выборки стоит вырезать, после следует между собою состыковать уголки.

В результате должны у вас выйти Г-образные сварные узлы полками вглубь и книзу. Полки вглубь и кверху кобылки свариваются для ступенек из бетона, а также декорирования керамогранитом или керамической плиткой. Для этой конструкции потребуется 14 пар этих узлов – во всякой паре одна опора будет правой, а каждая вторая – левой. Привариваем крепления ступени и поперечину между каждой парой уголков. Поперечину тоже изготовляем из уголка.

По ребру профильной квадратной трубы производим разметку и по ней привариваем кобылки к ребру косоура. Приставляем к первому косоуру с прикрепленными кобылками второй, и точно переносим разметку. Так мы приобретаем правильную геометрию всех частей. У нас ширина составляет 900 миллиметров, и двух косоуров нам полностью хватит. Привариваем кобылки ко второму косоуру. Контролируем их по уровню. Потом привариваем косоуры нижним концом к основной платформе.

В жилищах с бетонированным основанием основная платформа может быть поставлена в бетоне. Верхний конец укрепляем к опорной стойке, которая зафиксирована к перекрытию между этажами металлическими анкерами. Еще раз контролируем кобылки по уровню.

Крайний этап – приваривание ступеней к кобылкам. Можно еще зафиксировать их болтами, в данном случае нужно заделывать их деревом. Еще одна разновидность – установить деревянные ступеньки прямо на кобылки с помощью винтообразных соединений.

Верхняя ступень ставится на наименьшей дистанции от стены. Нужно, чтобы между стеной и ступенькой был проложен лист бумаги – впереди облицовочные работы. Ограждение приваривается около металлической лестницы так, чтобы не убавлять ее ширину.

Все составляющие конструкции в участках сварки шлифуются (швы, зазубрины), позже сметаются железной щеткой частички металла, металлическая лестница грунтуется: применяем грунтовку по металлу, затем она окрашивается в избранный цвет. Деревянные ступеньки ставятся после того, как краска подсохнет.

Украшение металлической лестницы на следующий этаж, включая обшивку ступенек деревом, уместно проводить на этапе чистовых облицовочных работ в жилье.

При мнимой несложности, работа по постройке межэтажной конструкции из металла призывает к внимательности и аккуратности. Качественно произведенные сварочные работы обеспечивают долгий срок эксплуатации конструкции.

Возведя крепкий и капитальный каркас, вы со временем можете украшать его деревом, керамической плиткой, компонентами ограждения из нержавеющей стали и другими облицовочными материалами по собственному вкусу. И конструкция, которая на этапе строительства гляделась слишком большой и непрезентабельной, получит превосходный наружный вид.

Основной довод в выгоду строительства металлической лестницы на второй этаж собственными руками – экономия значительных средств, которые понадобятся вам для выполнения остальных работ в доме.

О том, как правильно установить металлическую лестницу своими руками, смотрите в видео ниже.
