Крепление кабеля к стене

Как правильно осуществить крепление гофры к потолку

Гофра для кабеля подбирается с учетом сечения проводника. Она снабжается протяжкой или, как еще называют, зондом. Чтобы засунуть провод в гофру, нужно прикрепить его к этому приспособлению, затем аккуратно тянется другой его конец, покамест весь кабель не окажется в изоляции. Протяжку не выбрасывать, она должна находиться в гофре вместе с кабелем, для обеспечения большей жесткости.

После этого берутся специальные крепления – клипсы. Их нужно прикрутить к потолку шурупами или анкерными болтами. Предварительно следует просверлить отверстия перфоратором, если это бетонный потолок. Крепления располагаются на таком расстоянии, которое не давало бы провисать гофрированной трубке. После их монтажа, в них устанавливается гофра с кабелем. Стоит помнить, что такая изоляция не предназначена для многократного вынимания или установки в клипсы. С ней происходит такая картина, как показано на фото слева.

Данная гофра не предназначена к использованию в местах с риском затопления или с находящимися рядом грызунами. В этом случае предпочтительнее металлорукав.

Отметим, что внешняя проводка по потолку в гофре будет смотреться намного красивее, чем без неё.

Монтаж открытой проводки по потолку

Открытая проводка

Проводка по потолку, в частности, открытая, подразумевает выполнение следующей последовательности работ:

• намечается разметка будущих мест прокладки кабелей;
• устанавливаются распределительные ящики;
• по заранее намеченным размерам нарезаются трубы;
• осуществляется монтаж элементов труб, их закрепление на поверхности потолка;
• провод затягивается в рукава с обязательным оставлением запаса на их окончаниях;
• жилы, выведенные в коробки, соединяются и покрываются изоляцией;
• устраивается заземление.

Проводка на потолке, помещенная в гофру, должна прокладываться строго под прямым углом.

Особенности электромонтажа под натяжным ПВХ-полотном

Проводка, смонтированная под потолочной виниловой облицовкой, скрыта от обзора, что в плане декоративности является несомненным достоинством. Однако, у этого фактора есть и обратная сторона – электропроводка под натяжным потолком после монтажа полотна становится недоступной для коррекции или текущего ремонта. Кроме того, в непосредственной близости от проводов будет находиться ПВХ-оболочка, физические и художественные характеристики которой не должны от этого страдать. Поэтому прокладка и соединение кабелей должны выполняться качественно, с учётом ряда правил и нюансов:

• система должна быть выведена на отдельный автоматический выключатель распределительного щита;
• в целях пожаробезопасности электропроводка на потолке должна располагаться в защитных чехлах или гильзах, что защитит её от возможного затопления сверху, а виниловую плёнку натяжного потолка — от нагрева изнутри горячими проводами;
• распределительные коробки системы освещения желательно располагать в доступных местах, не под полотном;
• шаг крепёжных хомутов должен исключить провисание проводки и её контакт с ПВХ-оболочкой;
• количество соединений проводов необходимо свести к минимуму, а использование кабелей с разнородными материалами проводящих жил – исключить;
• скрутки проводов должны быть заменены спайками или клеммными соединениями;
• багет потолочного крепления не пригоден для натяжных потолков с системой освещения, так как расстояние от полотна до потолочной поверхности при его использовании минимально – до 1 см.

Технология монтажа

Основное преимущество кабель канала для открытой электропроводки – это легкость монтажа. При этом закрепить конструкцию можно на любой поверхности: стене, полу или потолке. Большее значение имеет материал поверхности: именно от этого зависит способ, как лучше произвести крепление. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым производится крепление кабель канала.

Разметка поверхности

Прежде чем начинать крепить кабель канал, на поверхности необходимо произвести разметку: на стене отмечается расположение коробов для электропроводки. Это можно сделать при помощи карандаша или мела и строительного уровня

Важно выдерживать горизонталь и вертикаль, поскольку после окончания монтажа неровности прокладки будут бросаться в глаза

Монтаж на саморезы

Чтобы закрепить короб на деревянной стене, используют обычные саморезы. Рекомендуемая длина составляет 2–3 см. Этот метод подходит для деревянных домов, бань и других построек. Также крепление на саморезы подходит для стен, обшитых деревянной вагонкой.

При выполнении монтажа, в дне короба предварительно просверливаются отверстия, в которые затем вкручиваются саморезы. В пластиковых конструкциях отверстия можно делать непосредственно саморезом при креплении. Оптимальное расстояние между точками монтажа составляет 30–50 см, в зависимости от предполагаемой нагрузки на кабель канал (количества проводов электропроводки, размещенной в коробе).

Крепление при помощи дюбелей

Монтаж кабель каналов на бетонной поверхности требует более серьезного подхода и дополнительного инструмента. Для этого потребуются пластиковые дюбели и перфоратор или ударная дрель, чтобы сделать отверстия в бетонной стене. Такой способ подходит для установки любого профиля: как металлического, так и пластикового, во внутренних помещениях или снаружи здания. Порядок выполнения работ следующий:

• В нижней части короба просверливаются отверстия для крепления. Расстояние между ними, как и в предыдущем варианте, 30–50 см;
• Затем кабель канал прикладывается к стене по размеченной ранее линии;
• При помощи шила или гвоздя на поверхности стены отмечается месторасположение креплений;
• Затем по отметкам в стене перфоратором просверливаются отверстия необходимого диаметра, в которые забиваются пластиковые дюбели;
• После этого остается закрепить профиль при помощи саморезов.

Клеевой способ

Еще один вариант, как можно закрепить кабель канал – это использовать для фиксации монтажный клей. Чаще всего для этих целей используется клеящий состав «жидкие гвозди», выпускаемый под торговой маркой Момент. Такой клей выпускается в тубах под монтажный пистолет или в обыкновенных тюбиках для ручного нанесения.

Клеевой способ монтажа применяется для крепления кабель каналов к гипсокартону, ПВХ облицовке стен (пластиковая вагонка или панели), а также в ванных комнатах на керамическую плитку. Стоит отметить, что для этого метода подходят только пластиковые короба для электропроводки, поскольку их вес минимален. Также желательно, чтобы количество проводов, закладываемых в кабель канал, было минимальным и не создавало значительных нагрузок на конструкцию.

Технология клеевого метода фиксации заключается в следующем:

• На заднюю часть профиля наносится клеящий состав. Для обеспечения максимальной площади сцепления клей распределяется волнообразно;
• Затем кабель канал аккуратно прикладывается к стене по линии разметки и сразу убирается;
• Через 2–3 минуты, когда клей начал подсыхать, полоса прикладывается заново и сильно прижимается на несколько минут.

После полного схватывания клеящего состава, в проблемных местах производится дополнительная фиксация. Для крепления используют небольшие саморезы или забивают гвозди.

В заключение приведем несколько рекомендаций, которые пригоятся при установке кабельных каналов.

Для облегчения соединения профиля, используйте предлагаемые производителем дополнительные элементы: Т-образные и угловые конструкции, соединители для полос, различные отводы и другие аксессуары.

Для монтажа розеток и выключателей лучше всего использовать накладные варианты этих изделий или использовать модели коробов со встраиваемыми конструкциями.

Отдельно отметим, что монтаж наружной электропроводки производится в последнюю очередь, после выполнения всех отделочных работ.

Открытая укладка

Исходя из того, что сложностей со скрытой схемой слишком много, некоторые решат сделать проводку открытого типа. И это решит большинство проблем, кроме одной – внешне такие конструкции не очень презентабельны. Есть различия и между способами укладки проводов – в пластиковый канал или гофру.

При использовании гофры, практически невозможно проложить ее идеально ровно. Все равно, какой-нибудь участок окажется искривленным или провисшим. Увеличение точек крепления немного улучшит внешний вид всей конструкции, но, решить проблему полностью не сможет. К тому же, такое решение удорожает монтаж.

Пыль станет серьезным препятствием при осуществлении каких-либо работ с проложенными в гофре проводами. Она будет отлично собирать внутри себя пыль в течении всего срока эксплуатации. Кроме того, протянуть необходимое количество кабелей через ребристую гофру — довольно трудоемкая задача.

С пластиковыми коробами все будет немного проще – уложить в них кабели может даже ребенок. Эстетически он выглядит достаточно хорошо и можно даже подобрать его в цвет остального оформления потолка.

Укладка проводки по деревянному потолку в пластиковом канале — более предпочтительный вариант размещения проводов. Сначала монтируется сам канал, затем в него укладываются нужные кабели и он закрывается снаружи специальной крышкой на защелке.

Последним вариантом размещения проводов в деревянных постройках, будет открытая укладка всех проводов с использованием асбестовой подложки. Подкладка должна выступать не менее, чем на 1 сантиметр с каждой стороны кабеля. Вместе с достаточно непривлекательным видом самого провода, такая проводка будет не слишком красива.

Сделать кабели не столь отталкивающим на вид и придать им своеобразную функциональность, можно, осуществив монтаж проводов с использованием фарфоровых изоляторов. Такой способ укладки применялся очень давно и поэтому, этот вариант укладки может стать дополнением оформления дома в ретро стиле.

Ломкие основания

Гипсокартонные поверхности, пенобетон и шлакоблоки – материалы очень хрупкие. Закрепить что-либо простым гвоздём или даже дюбелем на них невозможно. Они не будут держаться, сколько ни старайся.

Не подходят для ломких и тонких оснований и «клипсы». Для таких оснований применяются особенные виды крепежей для проводов.

Очень хорошо подходит дюбель «бабочка». Он имеет интересную конструкцию. Гвоздь проходит по всей по толщине основания. Попадая в пустоту часть дюбеля, раскрывается, как зонтик. Крылышки упираются в стенку, и обратно гвоздь уже не вытянешь. Разве что, только вместе с куском стены.

Крепёж для провода и кабеля по стене

Современные материалы и техника позволяют быстро и надёжно провести электропроводные связи по вертикальным ограждениям и потолкам. Фиксаторы для крепления кабельной продукции разного поперечного сечения к ограждениям из бетона, кирпича и дерева:

• дюбель-стяжка для одиночного кабеля;
• стяжка с отверстием под дюбель;
• монтажная площадка;
• полимерный дюбель со сквозной головкой;
• клипса для гофры;
• скоба;
• самоклеящаяся площадка;
• гвозди для монтажа.

Дюбель-стяжка

Фиксаторы бывают двух видов для плоских и круглых кабелей. Дюбель-стяжка – это фигурная пластиковая полоска, сложенная вдвое. Форма сгиба может выглядеть в виде проёма под плоский или круглый провод определённого размера.

Крепление кабеля к стене осуществляют с помощью ударной дрели или перфоратора. В проём изделия втягивают кабель, его сведённые концы вставляют в готовое углубление до отказа. Ребристая поверхность дюбеля обеспечивает надёжное сцепление со стеной.

Стяжка с отверстием под дюбель

В качестве крепёжа для фиксации электропроводки небольшого сечения, следовательно, малого удельного веса, используют стяжки с отверстием под дюбель. По линии трассы сверлят углубления, в которые вбивают дюбели, предварительно продев их в отверстия стяжек. После этого протягивают кабель, поочерёдно затягивая на нём стяжки.

Монтажная площадка

Оригинальная конструкция монтажной площадки позволяет быстро провести проводку по вертикальным ограждениям в деревянном доме. Для этого будет нужен шуруповёрт со сверлом ø 6 мм. Пластиковые держатели пригодны для любой формы сечения проводов. К поверхности стен шурупами крепят площадки. Через боковые проёмы фиксаторов протягивают нейлоновые замковые ленты, которыми стягивают проводку. По вертикальным ограждениям из бетона или кирпича площадки монтируют после сверления отверстий перфоратором.

Полимерный дюбель со сквозной головкой

Простое с виду изделие позволяет быстро создать точки фиксации электропроводки на стенах из любого материала. Дюбель вдавливают в отверстие, через проём головки протягивают замковую ленту, которой затем стягивают провод.

Клипса для гофры

Крепёж для гофры выглядит в виде двухлапкового или однолапкового захвата (клипсы). Гофрированный кожух может нести в себе группу проводов с последующей разводкой по потребителям электроэнергии. Крепление гофры к стенам не должно деформировать кожух. Клипсы прочно и надёжно охватывают гибкий шланг. Фиксаторы прибивают к ограждениям дюбель-гвоздями. Гофру вставляют в клипсы, пока лапки плотно ни охватят шланг.

Скоба

Крепёж для кабеля по форме напоминает древнегреческую букву Омегу. Металлические скобы для крепления кабеля преимущественно используют для размещения электропроводки, заключённой в металлическую гофру.

Скобы подбирают по диаметру поперечного сечения проводного шланга. Монтаж скоб на стенах осуществляют дюбелями или шурупами в зависимости от структуры ограждений. Их крепят по мере протяжки кабеля.

Важно! Гофру крепят стяжками к подвесам, которые держат каркас подвесного потолка. Не нужно ничего сверлить

Таким же образом фиксируют потолочную прокладку одиночных кабелей и проводов.

Самоклеящаяся площадка

Это та же монтажная площадка, в основании которой отсутствует отверстие, а тыльная сторона покрыта клейким составом.

Гвозди для монтажа

Крепёж используют для монтажа кабельных линий ТВ-сигнала, интернета и телефонии. Фиксатор представляет собой пластиковую скобку с проёмом под провод диаметром 5-6 мм. Через вертикальное отверстие в скобке продет гвоздик, который забивают в плотную поверхность древесины, фанеры, штукатурки и пр.

Правила монтажа

Выполняя крепление кабеля к стене, следует учитывать не только свойство материала основы и воздействие внешней среды. Не менее важными являются требования к правильной укладке самого кабеля.

Очевидными, но не всегда исполняемыми, являются правила изменения направления прокладки. При необходимости этого кабель нельзя резко изгибать. Это может вызвать вредные нагрузки и даже привести к повреждению проводов и (или) изолирующей оболочки.

В зависимости от материала и конструкции, радиус закругления кабеля при повороте подчиняется следующим пропорциям:

• для проводов сплошного сечения, в жесткой оплетке, в т.ч. бронированных кабелей — не менее 10 диаметров;
• для кабелей с многожильными гибкими проводниками — не менее 5 диаметров.

Фиксацию кабелей при горизонтальной прокладке, а также при подвешивании на струнах и тросах выполняют с шагом не менее 50 см. При вертикальной прокладке шаг должен составлять не менее метра.

При закрытой укладке крепление должно обеспечивать надежную фиксацию до полного монтажа либо завершения общестроительных работ, после которых кабель окажется надежно закреплен.

Независимо от расстояния до предыдущего крепления, зажимы ставят у начала и завершения поворота, около соединительных муфт и разветвителей, а также розеток, выключателей, вводов распределительных шкафов и тому подобной инженерной фурнитуры и приспособлений.

Если существует риск повреждения кабеля при зажиме фиксирующего приспособления либо в процессе его эксплуатации, необходимо использовать защитные прокладки. Их изготавливают из силикона, пластика или резины.

Проводка по потолку — способы для разных видов поверхностей

Выбирая материалы для работы, и осуществляя прокладку проводки, ориентируйтесь на базовую поверхность потолка, а именно, материал, который составляет ее основу:

Деревянное потолочное основание

Чтобы зафиксировать кабель к деревянному потолку, нужно провода протянуть по стальным трубам. Диаметр трубы выбирайте такой, чтобы в нее поместилась проводка.

Распределительные коробки в данном случае так же должны быть произведены из устойчивых к огню материалов. Лучший вариант – металлические короба и трубы. С внутренней стороны на них уложен слой изолятора, который не даст проводам прикасаться к стенкам ящика.

Действовать нужно следующим образом:

• с бумажного чертежа перенесите рисунок на поверхности, тщательно наметьте линии монтажа кабеля;
• установите распределительные коробки;
• трубы нарежьте до нужной длины, зафиксируйте их к потолочному основанию;
• соедините друг с другом отдельные части труб сваркой;
• при помощи протяжки проложите провода по трубам;
• выведите их в распределительную коробку, концы оставьте примерно по 20 см;
• соедините все жилы, обмотайте стыки изолентой и заземлите;
• теперь можно проверить работоспособность.

Металлическая поверхность

Металл – это электрический проводник, поэтому для проводки к такому перекрытию, необходимо провода укладывать внутрь специальных пластиковых труб. При этом короба также должны быть выполнены из пластмассы. Если невозможно применять пластиковые изделия, то допускается прокладывать кабель в трубах или коробах из стали.

Монтаж проводки осуществляет аналогичным образом с прокладкой кабеля по деревянному потолку.

Железобетонное плиточное перекрытие

Плиты из железобетона, составляющие основу базовой поверхности потолка, выпускают уже с готовой прокладкой для коробок и труб. В старых домах кабель монтируют по панелям сквозь каналы плиты, которые проходят по ее поверхности и образуют пустоты в плитах, а затем отверстия штукатурят толстым слоем шпаклевки. Но в этом случае от штробления каналы часто бывают засорены остатками бетона. Если у вас аналогичная ситуация, провода нужно монтировать прямо к поверхности плиты перекрытия. Для изоляции лучше всего прятать кабель в гофрированной защитной трубе из негорючего материала.

Открытая прокладка проводов по железобетонному потолку делается по одному следующих вариантов:

• кабели крепят на потолок при помощи скоб;
• провода помещают в защитную гофрированную трубу, которую фиксируют к перекрытию шурупами в пластиковые дюбеля;
• кабель заводят в металлические или стальные трубы, и крепят их на потолок с помощью хомутов или скоб;
• для защиты проводки применяют электротехнические трубы, которые монтируют к потолочной поверхности на клипсы.

Во время скрытого монтажа осуществляется прокладка провода по пустотам вдоль плит. Поперечная установка кабеля запрещена, поскольку может нарушить целостность перекрытия.

Алгоритм действий будет следующим:

• от стены отступают на 50-70 мм, ставят первую отметку;
• делают углубление 2 см вдоль стены и 10 см вдоль плиты;
• такие же действия осуществляют в месте расположения люстры или светильника;
• протяжку с кабелем заводят в канал, выводят провода с другого конца трубы;
• после того, как кабель будет выведен наружу, отмеряют 40 см, лишнюю часть отрезают;
• жилы кабелей соединяют в распределительной коробке, места соединения припаивают, изолируют;
• проверяют качество и целостность разводки проводов.

Крепление кабель-канала дюбель-гвоздями

Инструмент и оборудование

Для установки кабель-каналов потребуются отвёртки, резиновый молоток, шуруповёрт и перфоратор. Для подгонки полимерных секций и лотков из оцинкованной стали в узлах соединений понадобятся ножовка и ножницы по металлу.

Технология крепления кабель-канала

1. Перед монтажом коробов с поверхности стен и потолков убирают все выступы, очищают от пыли и грязи.
2. Согласно схеме прокладки электропроводки, короба нарезают на нужные отрезки, готовят угловую фурнитуру.
3. На ограждениях маркером отмечают центральную ось прокладки. Прикладывая секции, перфоратором просверливают в ограждении отверстия, затем молотком вбивают дюбель-гвозди.
4. В короба укладывают кабели или провода.
5. Кабель-каналы закрывают крышками.

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Читать также: Лучшие полупрофессиональные бензопилы рейтинг

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Потолок древесного типа

Деревянный потолок лучше всего оснастить стальными трубками. Их поперечный размер сильно зависит от диаметра электрических проводов. Кроме того, в одну трубку можно поместить сразу несколько кабелей.

В качестве разветвления к электропотребителю лучше использовать коробки исполнения IP65, которые должны быть смонтированными из огнеупорного материала. Внутри коробки следует устранить возможность касания жилок кабеля к ее стенкам, применив изоляцию. Данная методика важна при монтаже как утопленной, так и открытой проводки.

Процесс монтажа кабеля к дереву:

• Сначала проводится разметка маршрутка прокладывания проводки.
• Далее следует разметить расположение и установить распределительные и проходные коробы.
• Затем производится укорачивание трубок до необходимой длины, крепление их к потолку. Далее трубы соединяются между собой при помощи сварки.
• Все вихляния проводки требуется выполнять под углом в девяносто градусов.
• При помощи протяжки кабель растягивают от короба к коробу, оставляя на концах выводы, длина которых будет адекватной для распайки в коробках (составит около 20-25см).
• Следом производится сцепление жил проводки в коробах, используя сварку или пайку. Далее происходит изоляция кабеля.
• Потом нужно провести заземление.
• Наконец, последним этапом происходит проверка целостности получившейся проводки.

Правила прокладки проводов по потолку

Отсутствие определенных знаний и навыков в работе с электрическими проводами – это серьезный повод доверить работу специалистам, а не выполнять монтаж проводки самостоятельно. Однако если есть полная уверенность в своих способностях, то можно своими руками выполнить монтаж проводки по потолку.

В процессе решения поставленной задачи очень важно прислушаться к советам опытных мастеров:

Укладка электропроводки должна сопровождаться использованием защитной гофрированной трубы. Понятно, что проводка по потолку в гофре прослужит гораздо дольше. В противном случае есть риск возникновения пожара т короткого замыкания проводов.
Для подключения большого количество электрических приборов рекомендуется использовать несколько устройств защитного отключения. В этом случае при коротком замыкании не произойдет отключение всех электроприборов. Кроме того дальнейшая эксплуатация приборов с одним устройством доставляет множество неудобств.
Подключение выключателей следует выполнять к фазовому проводу

Несоблюдение этого требования может стать причиной поражения электрическим током даже при замене обычной лампочки.
Не рекомендуется допускать соприкосновения проводов между собой или их пересечения.
Перед монтажом электропроводки важно правильно определить сечение проводов и выбрать соответствующий материал
Очень важно при выборе принимать во внимание безопасность кабеля, а не его стоимость.
В помещениях с повышенной влажностью, включая кухни и ванные комнаты, рекомендуется пользоваться специальными электротехническими коробками.
В процессе прокладки электрических проводов важно учитывать свободный доступ к ним.

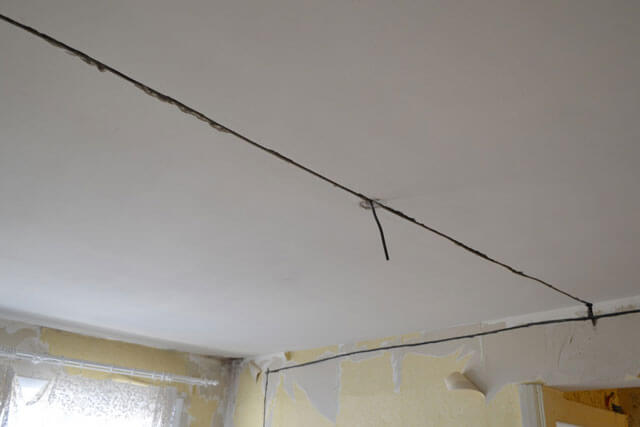

Укладка проводов в штробы

Если рассматривать правовую сторону, то штробление плит перекрытия строго запрещено строительными нормами и правилами, так как подобные операции ослабляют плиту и могут стать причиной аварии. Штробы можно делать только в штукатурном слое.

Укладка электропроводки по потолку в квартире в штробы выполняется с помощью болгарки с отрезным диском по бетону, молотка и монтажных скоб. Процесс подразумевает следующие действия:

• На стенах и потолке делают отметки расположения электропроводки.
• С помощью болгарки разрезают слой штукатурки на глубину до 2 см. Чтобы готовое углубление имело треугольную форму, болгарку следует держать под небольшим углом.
• Кабель выпрямляют и укладывают в полученные углубления.
• Крепление провода к потолку осуществляют с помощью скоб по бетону.
• В завершении монтажных работ свободное пространство в штробе заполняют штукатурным составом.

Монтаж проводки в штробе

При выполнении скрытого монтажа кабели прокладываются в штробы. Для крепления проводов в штробах можно использовать один из следующих методов:

• гипсовым или алебастровым раствором;
• дюбель-стяжками. Крепежные элементы монтируются перед прокладкой провода. Довольно длительный метод монтажа, особенно при работе с твердыми основаниями;
• обычными дюбелями или гвоздями. Это самодельные крепежи, в которых дюбель пробивается через кусок металла или пластика, непосредственно фиксирующий кабели.

В случае с подвесным потолком, монтаж проводов можно выполнить за подвесами. При этом можно применить простые пластмассовые хомуты. Кабели предварительно лучше уложить в гофрированную трубу, чтобы избежать повреждения изоляции и повысить пожарную безопасность.

Для прокладки больших групп проводов лучше всего использовать специальные лотки. Существуют готовые изделия из проволоки или перфорированных металлических профилей.

Необходимость прикрепить провод к стене сначала рассматривается с точки зрения срока предполагаемой эксплуатации. Силовые кабели, отходящие от распределительных коробок провода, предназначаются для долгосрочного использования. Линии связи и телевизионные подключения относятся к типу временных, способных при необходимости менять свое положение.

Исходя из этого, различают 2 вида прокладки электрических коммуникаций:

• открытая проводка, когда крепеж линии производится к наружной поверхности конструкций и вся сеть доступна к осмотру и частичному ремонту;
• скрытая проводка закладывается в материалы стены (замурована) и доступна к операциям в местах подключения к ней (розетки, разъемы) или промежуточных коммутаций (коробки, щитки).

Порядок монтажа сети в трубах

Монтаж люстры в натяжной потолок

После того, как вы установили натяжной потолок, и подождали, пока полотно остынет, можно приступать к . Следует учитывать, что каждый осветительный прибор имеет свои особенности установки, поэтому мы будем рассматривать общие моменты, присущие для всех типов люстр. Итак, какова же установка люстры на потолок.

Различают несколько вариантов крепления:

• крюк. В месте установки светильника на полотно необходимо приклеить термокольцо. Отверстие вырезают строго по внутреннему диаметру кольца и уже при натянутом потолке. Кабель вытягивают наружу. При этом стоит помнить, что наружный диаметр такого термокольца должен быть меньше диаметра стакана люстры;
• способ подобен предыдущему. Но тут существует одно отличие. Внутренний диаметр термокольца будет значительно большим. Иначе вы просто не сможете закрепить планку;
• двутавровые и крестообразные планки. Термокольцо приклеивают на участке вывода электрокабеля и установки планки к основной платформе. Планку аккуратно закрепляют к основанию.

Установка люстры на натяжной потолок, детали на видео:

Скрытый электромонтаж

При монтаже электропроводки скрытым способом (в штробе под штукатуркой) существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным.

Дюбель-хомуты

Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно – просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек.

Закрепить дюбель-хомут в стене еще проще. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж (вторая картинка).

Кстати, если у Вас уже проведена электропроводка по стенам и нужно прикрепить к ней еще один кабель, можно использовать обычные пластиковые хомуты. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!

Технология закрепления специальных скоб

Использование специальных стяжек

Быстросохнущий раствор

Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: алебастр либо гипс. В этом случае действовать нужно торопясь, т.к. готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене. Как правило, кабель нужно «примораживать» в подготовленной штробе через каждые 40 см, как показано на фото.

Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус – быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. К тому же, прикрепить к стене более двух проводников будет очень сложно.

Самодельные скобы

Крепление кабеля к стене с помощью скоб обеспечит надежный прихват проводника, а также позволит закрепить несколько групп кабелей в одной трассе. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Далее все просто – стена сверлится в подходящих местах, после чего вбивается дюбель и производиться «быстрый монтаж». Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах.

Недостатками данного способа является длительное время подготовки самодельных скоб, вероятность повреждения изоляции проводника (если используются полоски оцинкованной стали), а также возможное появление рыжих пятен на обоях, если сталь начнет окисляться. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, т.к. существуют более современные и удобные способы монтажа. Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол.

Монтажная площадка

Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели (к примеру, столе) – использование монтажных площадок с одной самоклеющейся стороной (липучек). Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото:

Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения.

Также читают:

Ошибки при монтаже электропроводки
Способы соединения электрических проводов
Как определить фазу и ноль без приборов

Крепим в штробе

На стадии строительства помещений, кабеля зачастую укладывают в специальные углубления или штрабы.

Самым быстрым крепежным элементом проводов, уложенных в штраб, может служить строительная гипсовая смесь. Она очень прочно закрепляет проложенные кабеля.

Дюбель-стяжка — еще один вариант для крепления в штрабе. Применяется там, где нужно быстрое крепление, так как гипсу нужно время, чтобы затвердеть.

Для максимального удешевления применяют самодельные крепежные элементы:

Первый вариант — гофрошланг. Отрезают часть чуть больше ширины штробы. Вставляют в канал.

Второй вариант более трудоемкий, но более надежный. В зависимости от основания, применяют гвоздь или дюбель. Пробивают телефонный или подобный кабель между жил и крепят в штрабу. Краями пробитого провода приматывают прокладываемый кабель.

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Читать также: Номинал автомата на освещение

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Проводка под натяжным потолком

Электропроводку под натяжными потолками осуществляют по аналогии с подвесной системой из гипсокартона. Основное требование, которое предъявляется к обустройству – обеспечение достаточного расстояния между трубой с кабелем и натяжным полотном. В противном случае под покрытием останется заметной гофрированная поверхность.

Прежде, чем будет осуществлена проводка под натяжным потолком, нужно качественно продумать варианты освещения конструкции, и к предполагаемым местам размещения приборов подвести провода.

Электропроводящие панели

Такие потолки представлены специальными модулями, наполненными пенополиуретаном. В них установлены пластины, проводящие электричество. При этом к одному коннектору можно присоединить до пяти модулей. Прокладку проводов осуществляют, ориентируясь на материал, из которого выполнено основное перекрытие, коробки обязательно выносят за пределы потолка.

Панели эффектно смотрятся в темное время суток, когда остальное освещение в комнате отключено.

Таким образом, выбирая вариант разводки проводов, нужно учитывать материал, из которого сделано потолочное перекрытие, способ декоративной отделки потолка, соблюдать всю технологию проведения монтажных работ от начала и до конца. Только в этом случае проводка будет безопасной и долговечной.
