Что такое и как устроен дифавтомат

Принцип работы и конструкция

Дифференциальный автомат обеспечивает защиту электрической проводки на объекте и от короткого замыкания, и от перегрузки, а также и от дифференциальных токов. Установив вместо начального автомата дифавтомат, можно практически обезопасить и себя, и электропроводку в доме.

При изготовлении корпуса дифавтоматов используется диэлектрический материал. Конструктивно они выглядят похоже на УЗО или автоматический выключатель, только имеют большие размеры. Снизу присутствует защёлка для установки на DIN-рейку.

Дифференциальный автомат — это устройство, способное работать в режиме УЗО или как обычный автоматический выключатель. Для подключения устройства к электрической сети необходимо взвести управляющий переключатель в положение «включено». Устройство имеет клеммы под зажим, предназначенные для подключения входной и выходной линий.

Дифавтомат состоит из двух частей. Первая часть, защитная, не что иное как модуль дифференциальной защиты. Главная его задача — проведение анализа тока утечки (дифференциальный ток). Вторая часть, выключатель, используется для механического разрыва линии электропередачи, при появлении нештатных ситуаций. Рассмотрим принцип работы на примере дифференциального автомата АВВ.

Защитная часть работает по принципу УЗО. Главным элементом является трансформатор, он состоит из тороидального сердечника с двумя обмотками. Протекая по цепи в прямом и обратном направлении, ток создаёт в каждой обмотке своё переменное магнитное поле, магнитные потоки которых равны по величине, но различны по направлению. В результате чего результирующий магнитный поток в сердечнике равен нулю.

Если где-то на электрической линии происходит нарушение изоляционного слоя или корпус оборудования находится под разностью потенциалов, в этих местах при касании происходит утечка тока. В результате нарушается уравновешенность магнитных потоков и под воздействием поля во вторичной обмотке наводится электродвижущая сила (ЭДС). При появлении ЭДС возникает ток, воздействующий на реле, подключённое к силовым контактам.

Для проверки этой части устройства на лицевую поверхность выводится кнопка, которая имитирует появление тока утечки. Обычно она маркируется как «Тест». Если её нажать, электрическая цепь разорвётся. Производители рекомендуют проводить проверку устройства не реже одного раза в месяц.

Вторая часть работает следующим образом. Ток подводится к катушке соленоида, а с неё на биметаллическую пластину. Пластина имеет вид полоски из двух спрессованных металлов с отличающимися коэффициентами теплового линейного расширения. Пластина и соленоид называются расцепителями. Существует два условия, при которых автоматический выключатель рассоединит электрическую цепь: перегрузка и короткое замыкание.

В режиме перегрузки выключение происходит с помощью биметаллической пластинки, способной изгибаться под действием тепла. При возрастании потребляемой мощности растёт ток. В результате пластинка нагревается, меняет форму и разрывает контакт. Соответственно, разрывается и электрическая цепь. Величина тока, при котором пластина разрывает контакт, настраивается на заводе изготовителе.

В режиме короткого замыкания используется принцип соленоида. При увеличении магнитного поля приводится в движение соленоид, который и разрывает электрическую цепь. Для рассевания искры, которая возникает при разрыве цепи, в конструкции используется дугогасящая камера. Рассеивающая её на параллельно стоящих в ней пластинах.

Таким образом можно отметить основные части конструкции:

• токовые клеммы;
• расцепитель:
• рычаг управления;
• регулировочный винт расцепителя;
• дугогасящая камера;
• магнитоэлектрические реле;
• дифференциальный трансформатор.

Устройство защитного отключения выпускается либо электромеханическое, либо электронное. Отличие их в том, что первый тип не требует дополнительного питания, так как ток для срабатывания реле берётся из промышленной сети. Трансформатор для получения требуемой величины силы тока делается большим, соответственно и сам автомат имеет крупнее габариты, чем электронный. Электронные устройства дополняются усилителем для сигнала, регистрируемый ток утечки, проходя через него, увеличивает своё значение.

Такой конструктив характерен не только для дифавтомата abb, но и для других производителей.

Номинальная отключающая способность дифавтоматов

Данное значение показывает устойчивость дифавтомата к перегрузкам. Одним словом определяет, какой максимальный скачок напряжения может выдержать устройство и не сгореть.

Как правило, для быта применяются дифавтоматы с отключающей способностью в 4 500 ампер и 6 000 ампер. Тут, как говорится, чем больше, тем лучше.

Бренд

Последний пункт, но не по значимости. Самые популярные бренды на рынке дифавтоматов: ABB, Legrand, Schneider, IEK. Такие какие же лучше дифавтоматы выбрать?

Не будем долго углубляться в историю создания брендов. Скажем лишь одно.

Если речь идет про временную или бюджетную автоматику, мы рекомендуем рассматривать варианты: Schneider Easy9, IEK, Legrand RX3

Если речь идет про квартиры, то мы рекомендуем: Автоматику ABB, Legrand TX3 и Schneider Merlin Gerin (DOMOVOI).

Если же Вы устанавливаете автоматику в загородный дом, то стоит рассматривать: ABB (DS201), Schneider Acty9, Legrand DX3.

string(79) “/upload/resize_cache/iblock/e91/100_100_0/e919bdb5a37189bee37520d1ea9b7c79.jpeg” => int(0) => int(0) => NULL > –> string(78) “/upload/resize_cache/iblock/56f/100_100_0/56f7eb83d947840aae62acf0b04a87f1.jpg” => int(0) => int(0) => NULL > –> string(78) “/upload/resize_cache/iblock/72c/100_100_0/72c06a3a627356429aa05f8fc54d8b51.jpg” => int(0) => int(0) => NULL > –>

Иностранные модели

ABB – это самая известная, пожалуй, марка на рынке автоматических защитных устройств, которую выбирают сотни тысяч покупателей. Принадлежит совместной шведско-швейцарской компании. В настоящее время производства размещены более чем в ста странах.

По многочисленным отзывам, компания выпускает одни из лучших дифавтоматов. Цена может колебаться от 2000 до 4000 рублей на однофазные устройства, в зависимости от параметров и модели.

Марка французской продукции LeGrand широко известна во всем мире. Для этого бренда характерно наличие большого ряда моделей производимых дифавтоматов, в том числе и для трехфазной цепи. Стоимость трехфазных дифавтоматов доходит до 10000-12000 рублей.

Бренд Siemens продукции немецкого предприятия, имеющего давнюю историю. Выпускает много видов промышленной и бытовой техники. Специализация на электротехнических изделиях отсутствует. Видимо поэтому качество несколько ниже, чем у предыдущих производителей. Цена изделий – 2000-5000 рублей.

Как выбирать дифференциальные автоматы — советы на Яндекс.Маркете

Автоматический выключатель дифференциального тока (дифавтомат) — это коммутационное устройство, объединяющее в себе автоматический выключатель и устройство защитного отключения. Выбирать дифавтоматы нужно с учетом характеристик, присущих как «автоматам», так и УЗО.

Количество полюсов

Поскольку автоматы дифференциального тока устанавливаются в разрывы фаз и нейтральных проводов, они бывают двухполюсными и четырехполюсными. Первые предназначены для однофазных сетей, вторые — для трехфазных, то есть рассчитаны на напряжения 220 и 380 В.

Номинальный ток

Дифференциальный автомат должен выключаться при токе, меньшем, чем максимально допустимые для кабелей, но при этом быть способными проводить ток, необходимый для питания всех подключаемых приборов-потребителей. Правильными являются представленные в таблицах соотношения тока дифавтоматов, сечений медных и алюминиевых кабелей, мощностей приемников и назначений линий электросетей:

1,5 мм²	16 А	4,1 кВт	Линии освещения
2,5 мм²	25 А	5,9 кВт	Линии розеток
4 мм²	32 А	8,3 кВт	Линия проточного водонагревателя мощностью до 5 кВт
6 мм²	40 А	10,1 кВт	Линия электроплиты или проточного водонагревателя мощностью более 5 кВт.Ввод в квартиру с газовой плитой
10 мм²	63 А	15,4 кВт	Ввод в квартиру с электрической плитой

2,5 мм²	16 А	4,4 кВт	Линии розеток
4 мм²	25 А	6,1 кВт	Линия проточного водонагревателя мощностью до 5 кВт
6 мм²	32 А	7,9 кВт	Линия электроплиты или проточного водонагревателя мощностью более 5 кВт.Ввод в квартиру с газовой плитой
10 мм²	40 А	11 кВт	Ввод в квартиру с электрической плитой

Время-токовая характеристика

Для бытовых нужд применяются дифавтоматы с время-токовыми характеристиками B и C. Дифавтоматы типа B способны защитить линии только с активной мощностью, без реактивной составляющей (то есть устройства без электродвигателей): лампы, телевизоры, электрические плиты и варочные панели.

Устройства типа C устанавливаются для защиты линий, которые питают активные нагрузки, а также приемники с большими пусковыми токами и реактивной мощностью: холодильники, кондиционеры, стиральные машины. Поэтому они более пригодны для эксплуатации в квартирах и частных домах, чем приборы типа B.

В промышленности для защиты механизмов с мощными электродвигателями используются дифавтоматы типа D.

Номинальный отключающий ток

Основной характеристикой устройств защитного отключения является номинальный отключающий ток, или ток утечки (IΔn). В продаже можно найти устройства на следующими значениями этого параметра: IΔn = 0,006; 0,01, 0,03; 0,1; 0,3; 0,5 А.

Защита от поражения электрическим током достигается при установке дифавтоматов с отключающим током 10 и 30 мА: приборы 10 мА ставятся на отдельные линии, которые питают работающие с водой устройства (водонагреватели, стиральные машины), а 30 мА устанавливаются на групповые линии. Но, если по результатам расчетов выясняется, что ток утечки электросети больше 30 мА, сеть нужно разделить на группы и установить дифавтоматы на каждую из них.

Защита от пожаров достигается при установке дифавтоматов с током отключения 100 и 300 мА. Устройства ставятся после вводных автоматов: первые — в квартирах, вторые — в частных домах и квартирах с широко разветвленной сетью.

От времени между появлением тока утечки до срабатывания устройства зависит безопасность людей и имущества, поэтому чем меньше этот период, тем лучше. Время отключения (Tn) не должно превышать значения 0,3 с.

Все указанные выше характеристики можно найти в маркировках дифавтоматов. Обозначения стандартные, что упрощает поиск нужных приборов.

Например, маркировка 16A 30mA DSH941r 1P+N 4,5 kА означает:

• дифавтомат имеет номинальный ток 16 А;
• отключающий ток дифавтомата — 30 мА;
• название модели — DSH941r;
• устройство имеет один фазный полюс — 1P, один нейтральный — N;
• ток короткого замыкания прибора — 4,5 кА.

Маркировка 1П+Н 32А 30мА C AC содержит указания на следующие характеристики:

• дифавтомат имеет один фазный полюс — 1П, один нейтральный — Н;
• устройство рассчитано на номинальный ток 32 А;
• отключающий ток прибора — 30 мА;
• время-токовая характеристика — C;
• прибор относится к типу AC и рассчитан на переменный ток.

ВНИМАНИЕ! Все электромонтажные работы должны выполняться квалифицированным электриком!

Неисправности электрических сетей

Основной функцией всех защитных устройств является ликвидация возможных неисправностей, периодически возникающих в электрических сетях. Прежде всего, они обеспечивают защиту от коротких замыканий, вызываемых снижением электрического сопротивления нагрузок до очень малых показателей. Основной причиной такого состояния служит шунтирование цепей напряжения металлическими предметами.

Другая часто встречающаяся неисправность связана с перегрузкой проводов под действием мощных современных электроприборов. В результате, появление больших токов приводит к усиленному нагреву проводов, особенно в некачественных сетях. Одновременно происходит перегрев и старение изоляции, с потерей ее диэлектрических свойств. В связи с этим, возникает еще один вид неисправностей, известный как токи утечки, возникающие из-за нарушенной изоляции.

Нередко ситуация еще более ухудшается по причине использования старой алюминиевой проводки, эксплуатируемой в критических условиях постоянных повышенных нагрузок. Однако, даже новые системы могут работать с перебоями из-за некачественного монтажа и неэффективности защитных устройств, применяемых не по назначению.

Как выбрать лучший дифференциальный автомат

Какой дифавтомат лучше и почему? Дифференциальный автомат – универсальное устройство, функционально объединяющее инструменты УЗО и автоматического выключателя.

Располагая преимуществами обоих приборов, они призваны защищать от трех видов ошибок в электросети: короткого замыкания, утечки тока и перегрузок.

Если с вопросом назначения все ясно, то как выбрать для конкретно Вашего случая – еще предстоит определить.

Электронный или электро-механический диф-автомат?

Для начала определимся, какой тип механизма дифференциальной защиты лучше. По словам инженера компании «Аксиом Плюс» с 11-летним опытом работы с электротехническими товарами, стоит отдать предпочтение электромеханическим устройствам.

Обратите внимание

Дело в том, что они считаются более надежными, ведь принцип их действия основан на простых физических законах. Они не зависят единственно от качества и постоянства электропитания в сети.

Как правило, европейские производители выпускают именно приборы с механической составляющей.

И, кстати, о производителях.

Если в Украине их сегодня представлено несколькими десятками рядом, то какому же отдать предпочтение? Или разницы нет?

Смотрите познавательное видео:Наш консультант, не задумываясь, ответил Это только европейские производители (при ограниченном бюджете китайские IEK). Кстати, последние выручат в ряде нестандартных ситуаций, и об этом ниже.

«Узкие» модели для экономии места в электрощите

«Дифы» зачастую выбирают для монтажа как многофункциональное устройство, экономящее место. Но в ряде ситуаций вопрос габаритных размеров стоит особенно остро. Например, когда появилась необходимость заменить автоматический выключатель на дифавтомат в уже смонтированном электрощитке. А он, в большинстве случаев, как минимум в два раза шире, и просто может не поместиться в имеющуюся нишу. В таких случаях выход найдется в ассортименте бренда IEK: супер-узкие «дифы» шириной всего 18 мм . Для достижения максимальной компактности их потребовалось сконструировать полностью электронными.

Где искать трехфазный дифавтомат?

Но варианты найдутся, опять же, в ассортименте IEK и среди продукции фирмы Legrand.

А еще в таких случаях специалист советует не обходить вниманием серию mRB (например, модель mRB4-20/3N/C/003-A от компании Eaton (Moeller)). Защита домашней электросети

Защита домашней электросети

Чаще всего, по словам нашего эксперта, покупают дифференциальные электромеханические автоматы с показателем номинального тока 16А. Например, стабильным спросом пользуется модель PFL6-16/1N/C/003 от Eaton (Moeller). Что касается буквенной маркировки, обозначающей характеристику отключения – здесь принцип простой.

Чем дальше от начала алфавита, тем медленнее скорость срабатывания. Так, при подключении к дифавтомату приборов с электродвигателем, необходимо ориентироваться на маркировку не ниже С (а лучше, хоть и дороже, D), так как «В»-прибор будет скоропалительно срабатывать в момент запуска двигателя и ложно отключать сеть.

Такие дифавтоматы целесообразно использовать при работе с электроникой.

Важно

Как определить оригинальное качество «на глаз»

Простой и действенный практический совет при выборе. Пользуясь ним, даже не эксперт увидит отличия надежного устройства от прибора сомнительного качества.

Ориентируйтесь на:

• качество пластика корпуса. Хороший термоустойчивый пластик по тактильным ощущениям плотный, «маслянистый», прочный, напоминает на ощупь керамику;
• вес устройства. Здесь чем тяжелее, тем лучше, ведь в конструкции хороших дифавтоматов установлены детали из ценных металлов – меди, латуни, нержавейки. Если устройство легкое – возможно производители сэкономили на металлических элементах или использовали дешевые сплавы. Такой диф-автомат вряд ли будет работать с должной эффективностью.

Общие рекомендации по выбору:

• остерегайтесь подделок! К сожалению, дешевая имитация электротехники усложняет поиск эффективного прибора. Зачастую подделывают устройства известных европейских брендов, стараясь сыграть на Вашем желании купить известное имя дешевле. Такие фальшивки попадаются на стихийных и строительных рынках и с высокой вероятностью станут причиной проблем с электросетью в будущем;
• чтобы купить качественный дифференциальный автомат, обратитесь за консультацией и покупкой в магазин с хорошей репутацией и достойным ассортиментом, там Вам продемонстрируют сертификаты на продукцию, или же к официальным дистрибьюторам марок.

С материалами помогаи эксперты интернет магазина axiomplus.com.ua

Какое устройство лучше выбрать

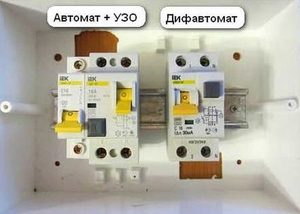

Вообще не принципиально, что устанавливать – дифавтомат или отдельно УЗО с автоматическим выключателем, вопрос будет лишь в свободном месте в щитке. Главное правильно подобрать номинал и значение тока утечки исходя из сечения и материала кабеля, а также селективности всей системы в целом.

В процессе выбора рекомендуем обратить внимание на зарубежных производителей, поскольку они характеризуются лучшими показателями времени срабатывания, надежностью элементов и корпусов. Приведем некоторые модели, которые хорошо себя зарекомендовали среди пользователей:

Приведем некоторые модели, которые хорошо себя зарекомендовали среди пользователей:

• Legrand в электронно-механической или электронной модификациях;
• Schneider Electric – имеют множество плюсов, универсальны;
• ABB – моментальное отключение в случае короткого замыкания;
• IEK АД 12 – сохраняет работоспособность при снижении напряжения электрической сети до 50 В;
• EKF АД 32 – часто используется для подключения бойлеров на кухне и в ванной.

Итак, отличия двух устройств действительно есть, как технически так и внешне. Собрать рабочую схему можно с обоими вариантами, но выбор остаётся за проектировщиком электрической сети дома или квартиры.

Рейтинг лучших моделей класса AC

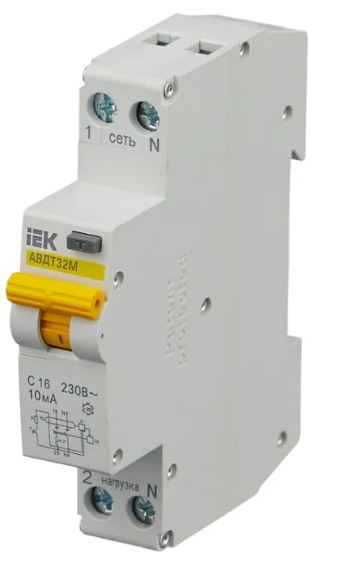

ABB DS201 2П 30 мА C

Хороший продукт, который подойдет для размещения во многих квартирах. Максимальный ток утечки составляет 30 мА. Выпускается популярной компанией, поэтому качество исполнения на премиальном уровне. Аппарат обладает всеми сертификатами и документами, которые подтверждают его безопасность, что также большой плюс.

Средняя цена – 3 300 рублей.

ABB DS201 2П 30 мА C

Достоинства:

• Надежность;
• Не занимает много места;
• Хорошая сборка;
• Доступная цена.

Недостатки:

Legrand DX3 2П 30 мА C

Этот дифавтомат отличается надежностью и безопасностью. Поэтому человек может использовать устройство без боязни за свою технику. Корпус выполнен из прочного пластика, который выдерживает незначительные механические нагрузки. Отключающая способность составляет 6 кА.

Legrand DX3 2П 30 мА C

Достоинства:

• Низкая стоимость;
• Эффективная работа;
• Надежный корпус;
• Быстрое отключение.

Недостатки:

IEK АВДТ-32М 2П 10 мА C

Топовое изделие популярной фирмы. Продукт оснащен надежными защитными функциями, которые автоматически сработают при возникновении непредвиденной ситуации. Работает с напряжениями до 230 В. Производитель оснастил прибор качественным корпусом и увеличил прочность в зоне присоединения проводников, для этого было создано 9 заклепок. Гарантия на товар составляет 5 лет, что является большим сроком и указывает покупателю на безотказность работы этого агрегата.

Средняя стоимость – 2 255 рублей.

IEK АВДТ-32М 2П 10 мА C

Достоинства:

• Простой монтаж и демонтаж;
• Компактность;
• Прочность;
• Удобный переключатель.

Недостатки:

Schneider Electric EASY 9 1П 30 мА C

Если человек ищет первоклассное качество по доступной цене и лучшую европейскую сборку, то это подходящий вариант. Продукт подойдет для большинства квартир. Производитель оснастил автомат лучшими техническими характеристиками, которые позволят увеличить эксплуатационный характеристики в разы.

Товар используется в домашних сетях, но также показывает отличные результаты на производственных участках, что значительно увеличивает область его использования.

Средняя цена – 2 000 рублей.

Schneider Electric EASY 9 1П 30 мА C

Достоинства:

• Эффективность;
• Хорошая защищенность;
• Широкая область применения;
• Качественная сборка.

Недостатки:

IEK АД-12 2П 30 мА C

Дешевый вариант, который отличается надежностью и безопасностью. Несмотря на маленькую цену, изделие прослужит владельцу свыше 5 лет, что является положительным моментом. Класс защиты – IP20, поэтому лучше избегать установки в местах с высокой влажностью. Потому что от этого изделие может испортиться и перестать работать. Выпускается популярной фирмой, которая пользуется широким спросом не только у домовладельцев, но на производственных линиях.

Корпус изготавливается из прочного пластика. Он не воспламеняется при пожаре и показывает хорошую устойчивость к перепадам температур. Установка и демонтаж автомата займет минимум времени. Компактные размеры и универсальное применение, также играют положительную роль при покупке этой модели. Работает с напряжением до 230 В, при этом ток утечки равен 30 мА. Отключающая способность – 4.5 кА.

IEK АД-12 2П 30 мА C

Достоинства:

• Высокий эксплуатационный срок;
• Небольшая цена;
• Эффективность;
• Быстрое отключение при возникновении непредвиденных обстоятельств;
• Прочный корпус.

Недостатки:

EKF АД-12 Basic 2П 30 мА C

Хорошая модель, предназначенная для функционирования в сетях, где номинальное напряжение равняется 230 В. Класс защиты – IP20, что является стандартом для подобных конструкций. Аппарат отвечает Европейским требованиям электробезопасности. Принцип работы – электронный. Внешний вид ничем не отличается предыдущих моделей, положительным моментом является простота установки и снятия, что дает возможность легко заменить товар в случае поломки.

Кроме того, дифавтомат отличается небольшими габаритами, это позволяет сэкономить больше полезного пространства в распределительном щитке. Механическая износостойкость равняется 20 000 циклов, поэтому устройство прослужит владельцу десятки лет и не сломается в неподходящий момент.

Средняя цена – 700 рублей.

EKF АД-12 Basic 2П 30 мА C

Достоинства:

• Эффективное автоматическое отключение при возникновении высоких нагрузок и короткого замыкания;
• Качество соответствует мировым стандартам;
• Экономит полезное пространство;
• Проверенный конструктив.

Недостатки:

Критерии выбора дифавтомата

Перед покупкой устройства необходимо определиться с его назначением. По номинальному току утечки для розеток и осветительных электросетей применяются дифавтоматы с номиналом 10−30 mA. Если сети объединены в группы, то используются на 30 mA, а для отдельных розеток на 10 mA. Дифавтомат, устанавливаемый на входе выбирается в диапазоне 100−300 mA.

Чтоб подобрать из всех разновидностей дифавтомат, который будет служить долго и качественно, нужно рассчитать суммарную мощность нагрузки, которую планируется к нему подключить.

Например, для подключения домашней электрической линии, к которой подключена стиральная машинка с мощностью 700 Вт и бойлер на 1,8 кВт, потребуется устройство с током (700 ватт + 1800 ватт) / 220 вольт = 12 ампер. Из модельного ряда устройств подойдёт автомат с номинальным током 16 А

При выборе необходимо обратить внимание на маркировку

Примеры обозначений

Расположение значков на лицевой панели зависит от производителя, но основные данные указываются однотипно. Строгого указания в надписях нет, поэтому в прайс-листах или каталогах, можно встретить разное обозначение. Вот так обозначает свои модели дифференциального автомата шведско-швейцарская компания АББ, специализирующаяся в области электроники: AC-C 2P 40A/30 ma тип 6M:

• AC-C — автомат селективный.
• 2P — однофазный двухполюсный автомат.
• 40 A — максимальный ток 40 ампер.
• 30 mA — чувствительность тока утечки величиной в 30 mA.
• 6M — типовой размер. Имеется крепление под DIN-рейку.

А вот как обозначает популярная немецкая фирма Хагер: Дифференциальный автоматический выключатель 1+N, 40A, 30 mA, С, 6 КА, A, 2 м AD990J:

• 1+N — однофазный дифавтомат, двухполюсный.
• 40 А — рабочая нагрузка.
• 30 мА — рабочий ток утечки.
• С — характеристика отключения.
• 6 кА — максимальная отключающая способность.
• А — чувствительность к синусоидальному и пульсирующему постоянному току.
• 2 м — количество мест, занимаемое на din-рейке в щите.
• AD990J — номенклатурный номер.

Цена дифференциального устройства зависит от производителя и рабочих характеристик. Чем значения показателей выше, тем дороже будет стоить автомат.

При покупке требуется различать УЗО от дифавтомата, так как их внешний вид схож. Внешние способы отличия в следующем:

• Название устройства. К сожалению, не все производители указывают название, но большинство отмечают его на лицевой стороне устройства или боковых гранях.
• Маркировка. Когда на устройстве обозначен один лишь номинальный ток, то это УЗО, а если вместе с величиной тока указан и тип характеристики, то это дифференциальный автомат, например, С16. Другой метод отличить устройство защитного отключения от дифавтомата — внимательно изучить надписи на корпусе прибора.
• На устройстве должна быть указана схема коммутации. Если на схеме присутствуют обмотки электромагнитного и теплового расцепителей, то это дифавтомат.

Какой тип работы лучше

Ответить на вопрос о том, какой лучше выбрать тип электронный или механический, довольно сложно. Преимущества электронного дифавтомата — цена, размеры и более точная чувствительность. Электромеханическое устройство отличается надёжностью и простотой конструкции. Но самый большой недостаток электронных автоматов в том, что если не будет питания, он не сработает.

Кажется, что если нет напряжения, то и его работа не нужна, но это в корне не так. В случае отгорания нулевого провода, света не будет, но опасное напряжение сохранится. В таком случае при утечке тока механический дифавтомат сработает, а электронный — нет. При этом электронный дифавтомат подвержен влиянию перепадов напряжения в сети и может выйти из строя.

На рынке присутствуют модели как отечественных, европейских, так и азиатских производителей

Но в первую очередь нужно обращать внимание на известные бренды, такие как ABB, Schneider Electric, Siemens, Hager. Продукция этих изготовителей всегда имеет сертификат качества и привлекательный гарантийный срок
