Правила пескоструйной обработки, выбор оборудования

Оборудование для пескоструйной обработки металла

Аппарат для пескоструйной обработки металла, должен иметь такие свойствами, как достойная производительность и экономичность, достигаемая тем, что однажды использованный песок, специальным образом подготавливают и в дальнейшем используют повторно. Общая схема указанных систем включает компрессор, емкость для песка, сопло, шланги для воздуха находящегося в сжатом состоянии и песчаной смеси.

Оборудование для пескоструйной обработки металла подразделяют на 3 вида:

Всасывающего (эжекционного) эффекта, в котором воздух двигается в распыляющий элемент, где за счет образования разряжения, обрабатывающее вещество из резервуара всасывается в смешивающую емкость пескоструйника. Материал, объединяясь с воздушной массой, и образовавшаяся рабочая смесь посредством сопла направляется на обрабатываемый материал. Указанный вид агрегата безотказен в производстве, прост в эксплуатации, с минимальным износом трубопроводов и сопел, но с не большой плодотворностью.

Нагнетательного, в этих системах песок помещается в бункер, откуда в свою очередь посредством специального запора движется в резервуар, находящийся под давлением. Далее посредством нагнетаемого давления песчаная масса направляется в смесительную емкость, где поток воздуха направляет его к выводящему устройству, откуда и извергается на обрабатываемую плоскость. Нагнетательные установки обладают приличной плодотворностью, но их слабое место это сложносоставность и чрезмерная изнашиваемость смесепроводов и сопел.

Гравитационного, в них песок из специальной полости ссыпается в емкость, где соединяется со сжатым воздухом и перенаправляется в выводящую головку. Состав отдельных экземпляров указанного приспособления предусматривает перемешивание песчаного составляющего с воздухом, непосредственно перед выходом из подающего устройства. У описанного агрегата очень велика надежность при работе, они не мудрены в компоновке, более экономичные, чем два описанных выше вида.

Выделяют 4 базовых вида агрегатов:

• маломощные,
• среднемощные,
• высокопроизводительные
• и большеобъемные.

Маломощный — располагает вместимостью 10 — 30 л. Как правило, их употребляют в тех случаях, когда есть нужда в очистке элементов, транспортировать которые в производственные цеха нереально или нецелесообразно. Нужно понимать, что показатели давления воздуха во всех устройствах примерно идентичное, а небольшая мощность в данном конкретном случае указывает на ограниченные возможности в плане объема производимых работ. Основным преимуществом данного вида является облегченность, что способствует ее применению практически во всех условиях и на различных по сложности объектах.

Среднемощные пескоструйники доставляются к месту производимых работ на транспорте. Однако, несмотря на это он конструктивно наделен достойной эффективностью работы. В основном из-за вместительности резервуара для песчаного материала (100-140 л.). Однако наибольшим спросом пользуется пескообрабатывающая система которая располагает вместимостью более 150 л. Передвижные ее модификации снабжены колесной системой для мобильности. Для установки локального базирования необходимо специально выделенное и подготовленное помещение.

Пескообрабатывающий комплекс максимальных вместимостей это от 2000 до 22000 л. песка. Ее максимальная производительность получается кроме прочего из-за присутствия ни одного, а нескольких рабочих выходов.

Советы по выбору

На качество работы будет влиять мощность удара воздушно-абразивной смеси о поверхность; производительность повышается с увеличением диаметра сопла инструмента

При покупке обращают внимание на параметры рабочего давления аппарата и объем резервуара для абразива, которые указаны в инструкции к пескоструйной установке. Кроме этого, в инструкции можно найти данные о производительности, которые выражаются в количестве метров квадратных, обработанных за час (м2/ч)

Немаловажным фактором является финансовая сторона, поэтому при выборе аппарата нужно учитывать все факторы. Если нет опыта, лучше пригласить специалиста, проконсультироваться со знакомыми, которые работают с пескоструйными установками.

Основные компоненты

Прежде чем разбираться в самостоятельной сборке надежного и эффективного пескоструя, целесообразно изучить, из каких же конструктивных элементов он состоит. Так, самодельные агрегаты обычно собирают на основе типовых схем, которые отличаются друг от друга по технологии подачи песка на обрабатываемую поверхность основания. Несмотря на то, что разные аппараты имеют различное конструктивное устройство, для всех вариантов предусматриваются одинаковые «жизненно важные» узлы, а именно:

компрессор – это устройство, которое необходимо для того, чтобы воздушная масса в аппарате могла нагнетаться беспроблемно и своевременно;

Вне зависимости от плана сборки пескоструйные агрегаты создают входящий поток воздуха вкупе с абразивными составляющими. Когда собирается напорная схема, песок под действием высокого давления отправляется прямо в выходной патрубок, где и происходит его непосредственное перемешивание с воздухом, передаваемым со стороны компрессора.

На сегодняшний день существует много вариаций схем подобного оборудования. За счет этого у пользователей появляется масса возможностей самостоятельной сборки пескоструйных машин. Хороший аппарат может получиться даже из правильно подобранных подручных материалов, которые прежде казались совершенно ненужными и бесполезными.

На что обратить внимание при выборе пескоструйного аппарата

На этапе выбора необходимого оборудования специалисты рекомендуют обращать внимание на следующие нюансы:

Габариты и вес компрессора – залог комфортного передвижения по рабочей площадке.
Завод-изготовитель должен производить резервуар согласно требованиям безопасности, предъявляемым к изготовлению сосудов под давлением.
Большое количество рукавов и фитингов ведет к потере производительности аппарата. Для лучших показателей рекомендуем использовать рукава диаметром не менее одного дюйма.
Устройство должно быть адаптировано под все виды абразивных материалов: от песка до чугунной дроби.
Для обеспечения дополнительной безопасности можно приобрести агрегат с дополнительным предохранительным клапаном, работающим в автоматическом режиме.
Объем емкости для хранения расходного материала должен составлять 60% от емкости напорного сосуда

Для его обслуживания требуется отдельный работник.
Обращайте внимание на объем напорного резервуара. При полной загрузке абразива должно хватать как минимум на 30 минут работы

Расход материалов рассчитывается исходя из диаметра сопла и силы давления. Мощность струи не влияет на емкость.
Обязательно наличие дозировочного механизма, которое оптимизирует расход песка.
Запорную арматуру ставят на впускную и выпускную магистрали.
Смотровой люк больших размеров обеспечивает комфортный доступ к загрузочной области.
При работе с материалами многоразового использования на загрузочную воронку устанавливают специальный фильтр в виде сита, который отсеивает зерна неподходящего размера.
Для продолжительных работ используйте компрессор с двойным резервуаром.

Пескоструйные аппараты пришли на отечественный рынок сравнительно недавно, однако пользователи уже успели оценить удобство и производительность данных устройств при проведении подготовительных работ на металлических поверхностях. Если у вас есть опыт успешного применения пескоструйных технологий в быту, поделитесь им в блоке .

Поиск записей с помощью фильтра:

Комплектующие для самодельной пескоструйной установки

Чтобы собрать пескоструйный аппарат своими руками, как уже говорилось выше, необходимо подготовить все комплектующие такого устройства. Часть из них можно найти в своем гараже или домашней мастерской, а часть – приобрести на любом строительном рынке.

Одним из немаловажных элементов пескоструйной установки является емкость, из которой абразив будет подаваться в систему. Для изготовления такой емкости подойдет старый газовый баллон, который изготовлен из качественного металла и отлично переносит даже значительные механические нагрузки (из газового баллона, к слову, можно изготовить и ресивер для компрессора, если последний им не оснащен).

Для засыпного отверстия можно приспособить крышку от старого огнетушителя

Для того чтобы наполнять емкость для абразивного материала, необходимо приварить к металлическому баллону отрезок трубы, в верхней части которой для удобства засыпки фиксируется специальная горловина, используемая в качестве воронки.

Особое внимание при изготовлении пескоструйного аппарата своими силами следует уделить выбору компрессора. Качественные и надежные компрессорные установки, которые могут подойти для комплектации такого устройства, стоят достаточно дорого, поэтому при желании сэкономить на их приобретении можно изготовить компрессор своими руками, используя для этого недорогие комплектующие

В частности, для изготовления мини-компрессора, мощности которого будет вполне достаточно для выполнения пескоструйной обработки в домашних условиях, можно использовать готовые компрессорные головки от тормозного пневматического привода автомобилей марок ЗИЛ (130-157) и МАЗ. Такие головки необходимо оснастить ресивером (его можно изготовить из старого газового баллона), приводным электродвигателем, а также рамой, на которой будут крепиться все элементы конструкции.

Самодельный компрессор на базе тормозного компрессора от автомобиля ЗИЛ-130

Для оснащения самодельной пескоструйной установки, процесс сборки которой хорошо демонстрируют многочисленные видео в интернете, также потребуются:

• шаровые краны, которые должны отличаться высокой надежностью и долговечностью (именно поэтому лучше выбирать такие изделия у проверенных производителей);
• армированный резиновый шланг (не менее 14 мм в диаметре), способный выдерживать высокое давление и постоянное воздействие абразивного материала;
• газовый шланг, по которому будет подаваться сжатый воздух, пока еще не смешанный с абразивным материалом (диаметр такого шланга должен быть не менее 10 мм);
• штуцера, при помощи которых будет выполняться соединение шлангов с элементами системы, а также зажимы цангового типа;
• ФУМ-лента, которая нужна для того, чтобы обеспечить герметичность соединения всех элементов конструкции самодельной пескоструйной установки, работающих под высоким давлением.

Виды пескоструйных машин

Существует две основных разновидности пескоструйных установок по методу подачи абразива:

• Инжекторные — в этих аппаратах подача абразива и потока воздуха проходит по разным рукавам, затем в аппарате создается разрежение, и абразивный материал подсасывается в воздушную струю.
• Напорные — абразив и воздух подаются через один рукав. Емкость для абразива в напорном аппарате должна быть обязательно герметичной, так как в нее подается воздух под высоким давлением.

По условиям использования аппаратов различают два вида пескоструйного оборудования:

Как выбрать?

В СНГ очень большой популярностью пользуются пескоструйные установки под брендом «Русский мастер». В числе их достоинств сравнительная простота и надежность

Практически любой специалист также обратит внимание на изделия:

Westers;

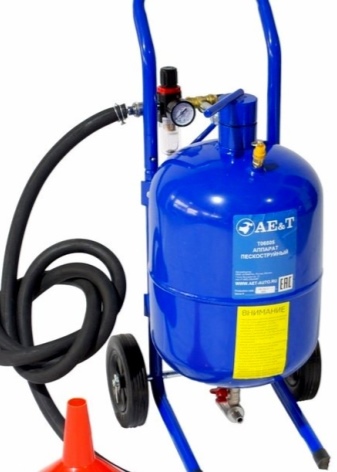

Очень широк ассортимент недорогих пескоструев у китайского бренда AE&T

Но важно обращать внимание не только на марку, но и на практические характеристики. Если требуется только заниматься профилактикой ржавчины в гараже и зачищать локальные пятна, нужно брать модель с ограниченным расходом абразива

Такие же устройства рекомендуется использовать для работы с отдельными автомобилями, мотоциклами. Крупные площади гораздо эффективнее обрабатываются аппаратами с пылесосом, способным работать долго; мощность техники выбирают сообразно объему предстоящих манипуляций.

Особенности и назначение

Пескоструйная обработка металла представляет собой процесс очистки поверхностей металлоконструкций и других металлических изделий от следов коррозии, нагара, старых покрытий (например, лаков, красок), окалин после сварки или резки, инородных отложений путём воздействия на них смеси воздуха с частицами абразивных материалов, подаваемой через сопло под высоким давлением к месту металлообработки. В результате этого происходит отделение либо полное стирание всего лишнего с поверхности металлического изделия, подвергаемого очистке.

Однако стоит отметить, что жировые отложения, к сожалению, пескоструй удалить не в состоянии, так как они проникают слишком глубоко в металл. После проведения процесса поверхностной очистки пескоструйным аппаратом масляные пятна перед последующим покрытием следует обработать соответствующими растворителями, которые обезжирят такие места.

Область применения пескоструйного оборудования довольно широка:

• заводская обработка металлических изделий и конструкций перед нанесением лакокрасочных покрытий на готовую продукцию;
• во время ремонтных работ на основном оборудовании тепловых электростанций (для очистки трубок конденсаторных и бойлерных установок, внутренней поверхности всевозможных сосудов и трубопроводов, лопаток турбин);
• в металлургическом производстве;
• на авиационных заводах при изготовлении деталей из алюминия;
• в кораблестроении;
• при производстве зеркал и стекла со сложной текстурой;
• в строительстве;
• на станциях техобслуживания автомобилей и в мастерских, где производятся кузовные и рихтовочные работы;
• в гравировочных мастерских;
• при изготовлении металлокерамических протезов;
• на предприятиях по гальваническим покрытиям;
• после пескоструйной очистки возможна дефектовка металлических конструкций, эксплуатация которых должна производиться согласно нормативам ГОСТа.

В домашних условиях такое оборудование применяется пока нечасто – в основном собственниками частных домов и больших приусадебных участков с хозяйственными постройками. Оно бывает необходимо при очистке имеющихся поверхностей из металла перед их покраской или нанесением защитных средств.

Другие варианты изготовления

Пескоструйный аппарат можно соорудить своими руками и из других компонентов. Так, очень неплохое оборудование получается из автомобильного компрессора, мойки высокого давления, ресивера и многих других устройств. Рассмотрим несколько схем изготовления пескоструя из подобных конструкций.

Из мойки высокого давления

В домашних условиях можно собрать очень качественный и мощный пескоструй из мойки высокого давления. К примеру, очень хорошая аппаратура получается из моек от немецкого бренда Karcher («Керхер»). Такие устройства, предназначенные для эффективной мойки автомобилей, формируют очень высокое давление воды, но при условии ее маленького расхода.

Для этого потребуются следующие компоненты:

• керамическое сопло, сделанное своими руками или приобретенное в специализированном магазине;
• шланг с армированием;
• блок смешивания, либо тройник, имеющий подходящий диаметр посадки;
• узел, регулирующий подачу, а также дозатор цилиндрического типа;
• трубка предназначенная, для того чтобы забирать абразив, она оснащается трактом подачи воздуха в закрытый резервуар с песком или любым другим абразивом.

Водяная аппаратура из мойки может работать на базе эжекторной схемы. Вода, под влиянием высокого давления, преодолевая блок смешивания со стремительной скоростью, формирует необходимый вакуум в тракте, куда подается абразив. Песок может поступать и выходить вместе с жидкостью под действием очень высокого давления.

Водяные аппараты, сделанные собственными силами, весьма удобны в эксплуатации и просты в изготовлении. Подобные устройства имеют некоторые особенности, которые нужно учитывать.

1. Мощность потока оказывается очень большой при маленьком расходе жидкости. За счет этого самодельную установку можно использовать, к примеру, для стекла, с целью матирования и других подобных работ.
2. Чтобы удавалось поддерживать стабильную подачу, необходимо задействовать такой абразив, который отличается равномерной дисперсией и маленькой фракцией. Так, в бытовых условиях эксплуатации идеальным решением станет просеянный речной песок.

Из продувочного пистолета

Если необходимо собрать компактный и максимально удобный пескоструйный аппарат, допустимо взять за его основу обычный продувной пистолет. Получаются такие устройства, которые демонстрируют довольно высокие показатели эффективности.

Надо учитывать, что производительность подобных самоделок напрямую зависит от компрессора. Для сборки качественного аппарата мастеру понадобятся нижеперечисленные компоненты:

• готовый пневматический пистолет для продувки;
• качественный сантехнический тройник;
• кран шарового типа, который понадобится для регулировки подачи абразивного компонента;
• выходное сопло вместе с прижимной гайкой.

Готовая конструкция не будет слишком сложной и замысловатой по своему устройству. В качестве резервуара, который будет задействоваться для размещения абразива, можно взять легкий баллон от маленького огнетушителя порошкового типа. Если такого компонента нет, подойдет и емкость из бутылки.

Из электрического краскопульта

Очень быстро и просто пескоструй можно собрать, используя обычный краскопульт. Подобное устройство удастся беспроблемно соорудить дома буквально за 10-20 минут

Очень быстро и просто пескоструй можно собрать, используя обычный краскопульт.

• клапан смешивания от простого пистолета-краскопульта;
• рукоятка, в которой предусмотрен механизм подачи воздушных масс;
• бутылка, в которой будут находиться абразивные смеси;
• тройник;
• кран-регулятор шарового типа.

Схема работы подобной самоделки окажется предельно простой и понятной. Чтоб собрать пескоструй из краскопульта, нужно будет действовать следующим образом.

1. Сначала нужно будет аккуратно проточить пистолет краскопульта для применения сопла подходящих размеров.
2. Далее к пистолету понадобится присоединить смешивающий тройник.
3. В завершении мастеру надо будет зафиксировать шланги, ответственные за подачу и циркуляцию.

Виды пескоструйных аппаратов

Пескоструйная установка выбирается в зависимости от планируемых работ и площади обработки. В продаже есть три основных типа аппаратов:

1. Всасывающие. Воздух в пескоструйных установках, работающих по такому принципу, «забирает» абразив и переносит его от емкости к соплу. Чаще всего эти пескоструи применяются для матирования стекла, удаления старой краски.
2. Вакуумные. Песок выбрасывается на поверхность, а затем собирается системой и может применяться повторно. Обычно подобные установки используются в промышленности, поскольку стоят дорого.
3. Пневматические. Давление воздушного потока в этих приборах большое, они предназначены для работы с крупными поверхностями, сложными конструкциями.

По условиям использования можно выделить такие виды пескоструйных установок:

1. Открытого типа. Применяются вне помещений (на улице, под навесом). Стоят недорого, мобильны, имеют малые габариты. К недостаткам относятся высокий уровень запыленности, отсутствие возможности сбора и повторного использования абразива, высокий расход песка. Работа с такими устройствами опасна для оператора и требует обязательного надевания защитной экипировки.

Пескоструйный аппарат открытого типа

1. Закрытого типа. Ими пользуются в закрытом пространстве — специальной пескоструйной камере, которая по габаритам может быть не больше ящика или напоминать целую комнату. Такие устройства мощные, позволяют произвести более качественную обработку и собрать песок для повторного применения. Для оператора работа с закрытым пескоструем более безопасна, ведь абразив не вылетает за пределы камеры. Минусы устройства — большие габариты, сложности с транспортировкой, необходимость подключения к системе вентиляции.

Стационарные аппараты

Такие пескоструйные установки размещают на производстве. Они имеют встроенную систему фильтрации и подсоединены к мощной вентиляции, поэтому не подлежат переносу. Обычно с их помощью обрабатывают отдельные предметы, детали, небольшие поверхности.

Мобильные установки

Подобные устройства применяются как для бытовых целей (малогабаритные приборы или самодельные пескоструи), так и для обработки фасадов зданий, цистерн, крупной техники, востребованы в кузовном ремонте. Их можно перемещать с места на место в зависимости от потребности.

Инжекторные приборы

Инжекторный метод подачи абразива считается самым популярным. В этих пескоструях воздух и песок проходят по разным шлангам, после чего аппарат создает разрежение потока и абразив засасывается в воздушную струю. Скорость и мощность движения песчаной смеси небольшая, поэтому пескоструйная установка инжекторного типа стоит дешевле.

Напорные устройства

В таких пескоструях абразив и воздух подаются через один шланг (рукав). Емкость для песка выполнена из надежного материала и на 100% герметична — она будет постоянно претерпевать высокое давление потока. Скорость подачи абразивной смеси высока, поэтому с помощью напорной установки можно выполнять сложные работы больших объемов.

Гравирование стекла с помощью пескоструйного аппарата

Самый простой способ – использовать обдувочный аппарат с абразивом. Процесс выполняется пошагово:

• Изначально на стеклянную поверхность наносят самоклейку.
• На плёнке рисуют желаемое очертание или рисунок и с помощью строительного ножа вырезают его.
• Незащищённую поверхность обрабатывают пескоструем.
• Плёнка демонтируется, оставляя только выделенное изображение. Оно должно получиться ярким и чётко различимым.

Мастер вручную регулирует желаемую глубину рисунка, по необходимости обрабатывает поверхность 2-3 раза. Даже в подобном виде гравировка придаёт интересный и оригинальный вид, но по желанию к ней добавляют светодиодную ленту. Если сравнивать обычную пескоструйку и профессиональное оборудование, принципиальной разницы видно не будет.

Самый простой аппарат в силах вырезать отверстия в стекле, но для чёткой формы прорези потребуется оградить участок с помощью металла. В листе прорезают отверстие и накладывают на обрабатываемую поверхность. Прорезь внутри является формой для нужного отверстия в стекле. Процедура потребует некоторой выдержки, для создания 1 отверстия уходит около 5 минут и 1 л песка. В результате получают качественную, дешёвую и гладкую прорезь в стекле.

Гравирование стекла с помощью пескоструйного аппарата

Общие правила безопасности при работе пескоструем

Обработка пескоструем должна производиться с соблюдением всех правил безопасности. Оператор в зоне действий неизбежно подвергается риску. Главный заключен в выбросе в воздух мелкой пыли, кремниевой при работе песком, иной при использовании других абразивов. Кроме остатков, образованных разрушением применяемой смеси, в воздух неизбежно поступают мельчайшие частицы уничтожаемого покрытия. Это может быть самый разнообразный набор веществ, начиная от окалины, заканчивая токсичными агентами лакокрасочных материалов.

Работать пескоструем нужно с обязательным соблюдением основных правил техники безопасности.

1. Оператор обязан использовать специальный защитный костюм с респираторной маской, надежно изолирующей человека от окружающей среды.
2. Работа пескоструйным аппаратом разрешается только для лиц, достигших 18 летнего возраста.
3. В случаях, если очистка производится в закрытых камерах, занятые выполнением поставленной задачи операторы должны применять шланговые противогазы. Допускается использование закрытых масок с подачей воздуха снаружи рабочего помещения. Также, операторы для защиты могут пользоваться скафандрами с системой фильтрации воздуха от паров масла, пыли.
4. Закрытые помещения для работы с пескоструйным оборудованием обязательно оснащаются системами принудительной вентиляции.
5. При работе на высоте при очистке стен зданий использование страховочного оснащения является обязательным.

Работник обязан пройти обучение по технике безопасности. Для пескоструйных машин в область знаний входят не только сведения о порядке выполнения работ с аппаратом в различных условиях. Операторы установок обязаны знать правила техники безопасности при работе с баллонами под высоким давлением. В промышленных условиях, на предприятии проводится ежеквартальный повторный инструктаж персонала по охране труда. Также организовывается ежегодная проверка зданий техники безопасности при работе с пескоструйным оборудованием. Медосмотр для занятого персонала проводится 1 раз в год.

Виды пистолетов для пескоструев

Каждый инструмент имеет собственные технические параметры. Предназначение и свойства определяется производителем пескоструйных пистолетов. Существует несколько видов инструмента:

• Пистолет с бачком для абразивной смеси.
• Инструмент с выходом под шланг.

Пескоструйный пистолет с бачком используется при частом, кратковременном использовании. Основная сфера применения – станции сервисного обслуживания автомобилей, где необходимо очистить металл от грязи, ржавчины. В производстве бочковые модели успешно показали себя при процессе обработки посуды, сувениров. Также, инструментом устраняются окалины с металлических изделий. Объем бачка пистолета не велик, требует частого заполнения смесью при крупном производстве.

Пескоструйный пистолет с бачком (слева) и с выходом для шланга (справа)

Шланговые модели пистолетов используются при крупных работах. Смесь воздуха и абразивного состава происходит в корпусе пескоструйного пистолета. Выход шланга может быть опущен в емкость необходимой величины, для выполнения быстрым темпом. Пистолет со шлангом отличается мобильностью, им легко обработать труднодоступные места, где не подлезть бачком.

Нюансы выбора

При выборе и покупке пескоструйной камеры необходимо обратить внимание на несколько важных характеристик и нюансов оборудования. Во-первых, нужно убедиться в соответствии диаметров и длины шлангов для пескоструя

Также стоит учесть производительность компрессора, который будет нагнетать воздух в требуемую камеру. Дополнительно специалисты рекомендуют обратить внимание на следующие детали.

Осушитель воздуха. Наличие влаги внутри камеры делает поток абразива неравномерным, из-за чего происходит склеивание частиц в крупные фракции

В результате обработка поверхности становится некачественной, поэтому важно, чтобы осушитель был встроен в конструкцию.
Емкость резервуара для порошка. В среднем ящика должно хватать на 30-40 минут работы

Также важно, чтобы уклон резервуара не превышал 40 градусов. В противном случае порошок будет плохо сыпаться в дозатор.
Калибровочное сито. С его помощью удастся очистить отработавший абразивный материал от крупных частиц и грязевых включений. Особенно полезна работа сита в случае повторной загрузки абразива.
Защитная сетка. Наличие этого элемента конструкции поможет предотвратить повреждение стекла.
Удобство загрузки. В конструкции пескоструйной камеры предусмотрена специальная дверь, которая должна обеспечивать беспрепятственный доступ ко всему объему шкафа.
