Подробное устройство кровли из профнастила и монтаж покрытия на крышу своими руками по облегченной схеме

Классификация по назначению

В зависимости от толщины металла и высоты ребер жесткости профилированный лист имеет разную несущую способность. Согласно технических характеристик его применяют:

• Для облицовки фасадов, устройства ограждений. Основное назначение — защита от осадков, декоративное оформление. На большие нагрузки конструкция не рассчитана. Маркируется буквой С — стеновой. Рядом обозначается высота волны в миллиметрах — С8…С20. Толщина листа не превышает 0,6 мм. Его крепят к вертикальным поверхностям.
• Для кровель промышленных объектов или жилых домов. Здесь профнастил испытывает значительные нагрузки. Толщина металла варьируется в пределах 0,4-0,8 мм. Жесткость профиля увеличена за счет высоких продольных волн — 20-45 мм.
• Для несущих конструкций, несъемной опалубки. Лист, усиленный гофрой высотой 45-160 мм и дополнительными ребрами-канавками, используют как опорный элемент для восприятия больших нагрузок. Толщина листа — 0,7-1 мм. В обозначении присутствует буква Н — несущий.

Наиболее популярны в качестве кровельного материала профнастилы марок НС35 или С44. Они обеспечивают конструкции необходимую прочность. Более тонкие стеновые профили применять не рекомендуется из-за повышенного риска деформации под нагрузкой. Укладка чересчур мощного материала экономически не оправдана. Это приведет к перерасходу средств при излишнем запасе прочности.

Виды покрытий

Стальные профилированные листы выпускают без покрытий, с оцинковкой или хромированием, с защитно-декоративным полимерным слоем. Используемые материалы в значительной степени определяют долговечность профнастила.

Наиболее распространенные виды покрытий:

• цинковое или алюмоцинковое;
• полиэстровое;
• PVDF;
• полиуретановое;
• пластизолевое.

При оцинковке прокат окунают в расплав металла, при этом образуется защитный слой толщиной 25-30 мкм. Полученный материал применяют для перекрытия кровель хозяйственных или промышленных зданий, а также как заготовку для дальнейшего нанесения полимерных составов.

Недорогое практичное покрытие из полиэстера наносят на оцинкованную сталь слоем толщиной 25 мкм. Оно отличается цветостойкостью, устойчивостью к колебаниям температур. Повреждается при механическом воздействии, поэтому транспортировку и монтаж нужно проводить аккуратно. Срок службы такого материала достигает 25 лет.

Состав усовершенствовали — в полиэфир добавили тефлон. Это позволило получить новую разновидность — матовый полиэстер. Толщина покрытия — 35 мкм. Поверхность слегка шершавая, с металлическим отливом. Профнастил с таким защитным слоем прослужит до 40 лет.

Покрытие из поливинилденфторида и акрила обозначается PVDF. Оно обладает высокой стойкостью к выцветанию, механическим повреждениям, колебаниям температуры. Глянцевая или матовая пленка толщиной 27 мкм гарантирует эксплуатацию профнастила на протяжении 40 лет.

Полиуретановый полимер с добавками полиамида или акрила — наиболее долговечный из всех видов покрытия. Срок службы металлических профилей с защитой PURAL достигает 50-70 лет. Сочетание механической прочности и устойчивости к разного рода воздействиям предполагает его применение в местностях с очень суровым климатом, агрессивной внешней средой. Матовая или блестящая поверхность образована пленкой толщиной 50 мкм.

Кровля из профнастила с пластизолевым покрытием очень декоративна. Тиснение создает рельеф, напоминающий текстуру кожи или дерева. ПВХ с добавкой пластификаторов наносят слоем в 200 мкм. Он надежно защищает металл от механических повреждений или агрессивной среды. Но к перепадам температуры и солнечному свету материал неустойчив.

Правила монтажа

В процессе монтажа профнастила требуется соблюдать и определенные правила, иначе кровля будет ненадежной и не прослужит долго. И эти правила касаются всех составляющих кровельной конструкции. Например, если стропила устанавливаются с шагом до 100 см, то тогда доски для обрешетки могут быть использованы с сечением всего 3х10 см, этого будет достаточно. Но если расстояние между соседними стропилами составляет 1 метр и более, то сечение брусков обрешетки должно быть больше. Для ее создания может применяться необрезная доска. А вот в месте, где будет крепиться ендова, обрешетка должна быть сплошной на расстоянии по 60 см с каждой стороны от оси ендовы.

Монтаж профнастила

Таблица. Требуемый шаг обрешетки.

Значение угла ската, градусы	Тип/шаг обрешетки	Толщина профлиста, мм	Марка материала
До 15	Сплошная	0,5	С8
15; более 15	Сплошная; до 30 см	0,5	С10
15; более 15	Сплошная; до 50 см	0,5-0,7	С20
До 15; более 15	30 см; 65 см	0,5-0,7	С21
До 15; более 15	50 см; 1 м	0,5-0,7	НС35
Не менее 8	До 3 м	0,7-0,9	Н60
Не менее 8	До 4 м	0,7-0,9	Н75

Профнастил – материал, который создается из металла, склонного к коррозии, хоть и защищенного определенными покрытиями. Обеспечивать под ним хорошую вентиляцию нужно обязательно – это снизит риск образования большого количества конденсата, негативно воздействующего на профлисты. Чтобы образовалось вентилируемое пространство, укладывается контробрешетка – тогда получится оптимальный вариант зазора между финишным кровельным материалом и слоем гидроизоляции.

Обрешетка для профлиста

Цены на различные виды строительных досок

Доски строительные

Монтаж профнастила всегда начинается с установки карнизной планки, закрепленной на обрешетке при помощи саморезов или гвоздей. Дальнейшие работы по укладке подкладочного ковра и других материалов ведутся так, чтобы капли воды в будущем не попадали на них, а сразу с профлистов срывались на карнизную планку и поступали в систему водостока.

Технология монтажа карнизной ветровой планки

Все стыки между отдельными элементами профнастила рекомендуется проклеивать уплотнителями и использовать специальную мастику или герметик. Листы профнастила можно укладывать, начиная с любой стороны крыши – правой или левой. Но отдельные элементы должны быть обязательно уложены внахлест друг на друга. На пологих скатах при использовании прокладок нахлест может составлять одну волну, а без таковых – две волны материала. Если скат кровли крутой, то укладка материала производится с нахлестом в одну волну без использования прокладок.

Советы по монтажу профнастила на крышу

Если кровля достаточно велика и длины листов не хватает, чтобы закрыть ими все расстояние сверху вниз (от конька до карниза), то профлисты укладываются внахлест, ширина которого составляет 20 см. При этом укладка ведется снизу вверх так, чтобы край нижнего листа заходил под край верхнего.

Схема укладки профлиста

Кровельный профнастил: как сделать правильный выбор

Профнастил – это гофрированные стальные листы. Профиль гофры трапециевидный, обеспечивающий материалу необходимую жесткость.

Профнастил

Выбирая кровельный профлист, учитывайте высоту волны. Чем она больше, тем выше механическая прочность кровельного материала. Но есть и обратная сторона медали: чем больше высота волны, тем выше риск просачивания влаги в местах отверстий для метизов из-за увеличенного давления воды.

Не стоит выбирать для крыши бани профнастил с высотой волны менее 20 мм. Такой материал не выдерживает снеговые нагрузки и деформируется, если в процессе ремонта кровли перемещаться непосредственно по покрытию.

Цены на кровельный профнастил

кровельный профнастил

Какой профнастил выбрать для бани?

Профиль	Условия эксплуатации	Толщина листа, мм	Масса, кг / 1 м2	Общая / рабочая ширина (то есть с учетом продольного нахлеста), мм
H-60	Скатные кровли. Имеет канавку для отвода воды и увеличения прочности. Допустим монтаж в районах с высокими ветровыми нагрузками.	0,5 – 0,9	5 — 12	930 / 860
Н-75	Плоские и скатные кровли, перекрытия и несущие конструкции. Выдерживает очень большие нагрузки.	0,7 — 1	9,25 – 12,9	820 / 760
Н-107	Несущий профнастил, отличающийся максимальной прочностью и жесткостью. Скатная крыша из профлиста Н-107 прослужит многие десятилетия.	0,7 – 1,2	10,2 – 14,5	830 / 750
Н-135	Инверсионные кровли. Актуален, если на крыше бани планируется спортивная площадка, декоративный садик, беседка и т.п.	0,7 – 1,25	8,65 – 14,85	973 / 930
С-8	Профлист стеновой, но может применяться при обустройстве скатных кровель.	0,5 – 0,7	3,87 – 5,57	1187 / 1150

Данные из таблицы применяются для определения необходимого количества листов для кровли. Для расчета необходимо:

• уточнить длину одной стороны кровли и полезную ширину используемых листов;
• длину разделить на показатель полезной (рабочей) ширины листа;
• результат округлить в большую сторону до целого значения.

*Расчет для скатов прямоугольной формы.

Обозначения длины и ширины на схеме

Пример:

• длина ската составляет 6 метров, а рабочая ширина листа марки С-8 1150 мм;
• переводим метры в миллиметры, 6 м = 6000 мм;
• делим 6000 на 1150, получаем 5,21;
• округляем до целого числа, получаем 6. Именно столько листов профнастила понадобится для одного ската кровли, если длина профнастила соответствует ширине ската.

Рекомендуется отдавать предпочтение листам профнастила длиной не менее ширина ската кровли. Тогда при монтаже кровли будет меньше поперечных стыков, а гидрозащитные свойства кровельного покрытия будут улучшены.

Теплые крыши из профнастила

Сегодня основное требование к элементам зданий и сооружений – снижение тепловых потерь, а значит, теплые крыши – веление времени. Отметим, что утепленные кровельные конструкции в основном сооружают, если под ними будут организованы жилые помещения (мансарды). Если там будет просто чердак, то утепляют перекрытие дома, а крышу оставляют холодной.

Кратко, как утеплить мансардную крышу, покрытую профнастилом:

• Снизу по стропильным ногам укладывают пароизоляционную пленку, которую к ним и крепят с помощью металлических скоб и степлера. Укладку проводят полосами, начиная снизу. Сами полосы раскладывают внахлест относительно друг друга со смещением в пределах 10-20 см. Чем меньше угол наклона крыши, тем больше нахлест. Стыки полос обязательно закрывают самоклеящейся лентой.
• Между установленными стропильными ногами закладывают утеплитель.
• Сверху теплоизоляционный пирог закрывают гидроизоляционной мембраной по технологии установки пароизоляционного слоя.
• Закрывают стропильную систему плитным или листовым материалом: гипсокартон, фанера, ОСП плиты и прочие.

Видео описание

В видео показано, как надо правильно сделать и утеплить крышу из профнастила:

Заключение по теме

Сооружение односкатной или двускатной крыш, покрываемых профлистами, проводится по строго определенным технологиям, где обязательно учитывается шаг установки элементов обрешетки. Поэтому не стоит заниматься строительством, как говорят, на глаз. Все параметры и размеры кровельной системы должны быть точно рассчитаны с учетом действующих на нее нагрузок, используемых материалов и видов крепления.

Монтаж профнастила своими руками

Профилированный настил достаточно прост в монтаже, легко режется ручным инструментом. Небольшой вес позволяет поднимать его на высоту без применения строительной техники.

Для умельцев, которые задумались о том, как покрыть крышу профлистом своими руками, это вполне посильная задача. Потребуются навыки обращения с режущим инструментом, шуруповертом, рулеткой и хотя бы один помощник.

Монтаж кровли из профнастила включает этапы:

• устройство гидроизоляции;
• укладку контробрешетки и обрешетки;
• монтаж металлопрофиля;
• установку доборов.

Влияние уклона крыши при монтаже

При устройство кровли учитывают угол наклона скатов:

• 10°-15° — под настил С8, С10, С20 укладывают сплошную обрешетку. Листы в ряду нахлестывают на 2 волны. Дополнительно стыки уплотняют кровельным герметиком. Между рядами соблюдают нахлест не менее 200 мм. С21, С35 и С44 монтируют по разреженной обрешетке с шагом 300-500 мм и нахлестом на 1 волну.
• 15°-30° — обрешетку укладывают с шагом от 500 мм, нахлест в ряду на 1 волну, между рядами 150-200 мм.
• Более 30° — уменьшают величину горизонтального нахлеста до 100-150 мм.

Более точную информацию можно получить у менеджеров специализированных торговых точек, в рекомендациях производителей.

Порядок закрепления листов

Монтаж начинают с нижнего угла ската. Кровельный материал укладывают на обрешетку следующем порядке:

1. Первый лист выравнивают по линии карнизного и фронтонного свеса. Для марок С8, С10, С20, С21 это 50-100 мм, для остальных — 200-300 мм. Временно закрепляют саморезом.
2. Укладывают второй лист с нахлестом, выравнивают по свесу и закрепляют так же.
3. Начиная снизу, листы соединяют по верху волны между собой, саморезы устанавливают с шагом 400-500 мм. К обрешетке не прикручивают.
4. Третий и четвертый элемент крепят аналогично.
5. Блок из листов окончательно выравнивают, закрепляют саморезами к обрешетке. На 1 м² расходуют 7-8 штук, устанавливая их в нижнюю часть волны.

Следующий ряд монтируют с рекомендуемым нахлестом. Поочередно выравнивают два-три соседних листа, затем прикручивают их к каркасу.

Система вентиляции кровли

Правильно выполненная вентиляция позволит избежать на долгое время конденсата, тем самым увеличит сроки эксплуатации крыши из профнастила. Она состоит из следующих элементов:

• Продухи – предназначены для естественного движения вохдуха, бывают карнизные и коньковые продухи. Карнизные делятся на щелевидные и точечные. Щелевидные продухи — это щели, оставленные между крыше и стеной шириной в 2,5 см. Точечные делаются в виде отверстий, если угол крыши 15 градусов и больше, ширина отверстия 10мм, если меньше 15 градусов, сечение отверстия 25мм. Коньковые продухи делают шириной в 50мм, или отдельными отверстиями через каждые 7 метров

Аэратор – предназначен для вывода паров и влаги с подкровельного пространства, делается для скатных крыш. Внешне выглядит как труба накрытая зонтиком, делятся на точечные и непрерывные.

Монтаж кровли из профнастила своими руками

Покрытие крыши профнастилом может произвести даже новичок в строительном деле при соблюдении требований монтажа.

В первую очередь, важно следовать инструкции к материалу, купленному для обустройства кровли. Кроме того, выбор качественного и сертифицированного материала играет большую роль в качестве будущего покрытия

Кроме того, выбор качественного и сертифицированного материала играет большую роль в качестве будущего покрытия.

Обязательные этапы подготовки кровли к укладке кровельного профлиста:

• правильная и обязательная укладка гидроизоляционного слоя;
• обустройство вентиляции путем наложения реек на гидроизоляционный слой;
• настил из досок с двух сторон желоба на расстоянии около 60 см под планкой ендовы на обрешетке с нахлестом у досок ендовы в 20 см;
• установка карнизной планки, при этом гидроизоляционный слой должен быть выше.

Технологическая карта

В зависимости от конструкции крыши листы профнастила укладывают:

• при прямоугольной наклонной крыше. Монтаж профнастила на крышу осуществляют от нижних углов кровли. Укладывают несколько (2-3 шт.) листов в первом ряду, закрепив их одним саморезом. Потом монтируют второй ряд — 1-2 листа профнастила. Ряды равняют по карнизу и закрепляют основательно;
• при треугольной форме крыши или трапециевидной кровле листы профнастила крепятся в две стороны от направляющей от края конька перпендикулярно карнизной планке.

Установка доборных элементов

Крепление элементов профнастила следует производить следующем порядке:

• первый лист укладывается в нижнем углу крыши с учетом свеса (при глубине волны до 10 мм длина свеса должна быть не более 100 мм, в остальных случаях длина свеса не должна быть менее 200 мм);
• параллельно карнизу внахлест не более двух волн укладываются следующие листы;
• второй ряд кровельных листов укладывается путем наложения поперечного нахлеста (около 20 см) на нижний ряд. На квадратный метр профнастила требуется от 6 до 8 саморезов.

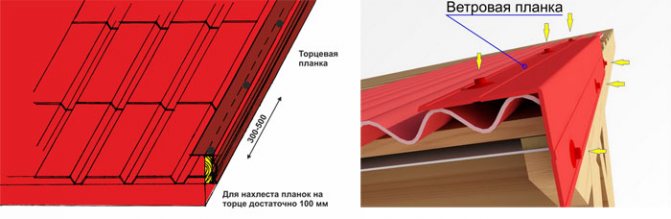

Далее производится монтаж торцевых и коньковых планок. Монтаж ветровой планки производится со стороны навесной части к коньку. Недостающую длину наращивают путем соединения планок внахлест, а лишнюю — обрезают. Таким образом, одна из волн листа накрывается планкой. Планка прикрепляется саморезами и к доске торца и к листам профнастила. При малой высоте волны листов между кровельным материалом и элементами конька укладывается уплотнитель.

Установка ветровой планки

ОБРАТИТЕ ВНИМАНИЕ!

При монтаже коньковых элементов нахлест должен быть не меньше 10 см. Шаг планок должен соответствовать длине от 30 см.. Монтаж крыши со стеной производится с помощью конькового уплотнителя, который монтируется между стыковой планкой и верхним краем кровельного профлиста

При пологой крыше лучше укладывать продольный уплотнитель. При крутой крутом склоне — поперечный

Монтаж крыши со стеной производится с помощью конькового уплотнителя, который монтируется между стыковой планкой и верхним краем кровельного профлиста. При пологой крыше лучше укладывать продольный уплотнитель. При крутой крутом склоне — поперечный.

При соблюдении последовательности шагов по установке кровельного профнастила, можно самостоятельно качественно перекрыть крышу профнастилом своими руками.

Как выбрать нужный материал?

Весь профнастил условно разделяют на несколько классов, которые обозначаются так:

• Н — используется только для несъемных покрытий, перекрытий и опалубки, он считается наиболее подходящим вариантом;
• С — предназначен для стен, его часто используют во время установки заборов;
• НС — комбинированный, его можно применять для ограждений или настила.

Схема укладки листов металлопрофиля.

Очень важно выбрать наиболее подходящую марку. Понятно, что Н считается самым надежным и прочным среди всех, его толщина не слишком большая, есть несколько дополнительных ребер жесткости, а сама гофра достаточно высокая

НС тоже иногда используют для укладки кровли, однако эта разновидность больше подходит для крыш, которые не подвергаются сильным нагрузкам. Стоимость марки Н немного выше, нежели С или НС, однако все расходы быстро оправдываются долговечностью использования.

Профнастил Н может выдерживать просто огромные нагрузки, поэтому возможно увеличить шаг между обрешеточными планками. Получается, что можно использовать меньшее количество крепежа и он гораздо дешевле обойдется.

Говоря о толщине настила, нужно учитывать некоторые моменты. Если у крыши довольно высокий угол ската, тогда ее можно покрывать листами НС, ведь они немного тоньше и стоят гораздо дешевле. Однако, если крыша достаточно пологая, тогда лучше не экономить и не рисковать. При пологом покрытии нагрузка на него значительно увеличивается, поэтому чем большими будут волны и толще профиль, тем безопаснее будет вся конструкция.

От проекта – к реализации

Итак, первым делом нужно вычислить угол наклона будущей крыши, толщину стропил и шаг будущей обрешетки.

Согласно современным Строительным Нормам и Правилам II-26-76 для каждого кровельного материала определен свой минимальный угол наклона

Но все же есть смысл также обращать внимание на то, какой именно угол указал производитель той или иной марки профнастила – обычно минимальное значение больше

Но что вообще сам по себе значит минимальный угол наклона? Это тот уклон, при котором перелива воды между гофрами не произойдет, а, значит, не станут образовываться лужи. Правда, и в этом случае также не учитываются снеговые нагрузки, и то, что сильный ветер способен заталкивать воду и снег в отдельные элементы кровли.

Вот хороший пример достаточно плотной обрешетки под профнастил:

Еще примите во внимание, что чем выше ребро, тем лучше для самой крыши, и тем реже можно делать обрешетку. При выборе угла наклона крыши из профнастила обязательно учитываются погодные условия конкретной местности

Так, профнастил как кровельный материал отличается особо высокой парусностью, а потому в ветреных регионах крыши с таким покрытием нельзя делать слишком крутыми

При выборе угла наклона крыши из профнастила обязательно учитываются погодные условия конкретной местности. Так, профнастил как кровельный материал отличается особо высокой парусностью, а потому в ветреных регионах крыши с таким покрытием нельзя делать слишком крутыми.

С другой стороны, прогнуть такой достаточно тонкий материал способны и 1,5 метра снега на доме, а потому с этой стороны профнастил тоже хрупок. Вот почему вычислять угол вам придется тщательно, со всеми расчетами и ответственностью. Но чем ниже скат односкатной крыши, тем качественнее должна быть гидроизоляция и тем плотнее должны быть стыки.

Кроме ветровой нагрузки, односкатные крыши подвергаются целому ряду природных и физических сил, которые родом как из внешней среды, так и из самой постройки. Это влажность, атмосферные осадки и водяной пар, ветер, солнце, перепады температур и агрессивные химические вещества, которые находятся в воздухе. Причем тут воздух? Скажем, есть огромная разница для кровельного покрытия, которое находится на доме в тихом регионе и возле моря.

А теперь давайте разберемся с вопросом вентиляции. Односкатные крыши без чердака, которые называют совмещенными, строят тогда, когда уклон минимален. Их вентиляция происходит за счет наружного воздуха, который проходит через воздушные прослойки в кровельном пироге или через специальные каналы в верхних панелях. Только так на крыше не будет собираться конденсат:

При более близком рассмотрении эти же процессы выглядят так:

Еще одна задача при строительстве односкатной крыши под профнастил состоит в том, чтобы защитить подкровельное пространство от жары. Дело в том, что любое кровельное покрытие, сделанное из металла, под прямыми солнечными лучами в летние дни сильно нагревается. А современные гидроизоляционные пленки с металлизированным напылением на внешней стороне хорошо защищают от такой жары, ведь работают как отражатели невидимых тепловых лучей.

Односкатные крыши можно строить как с чердаком, так и без него. Если наличие чердака на планируется, тогда и кровля, и перекрытие объединяются в одно целое. Т.е. попросту само пространство чердака исчезает, превращаясь в небольшой вентиляционный проем, или и вовсе без него. Невентилируемые односкатные крыши строятся из многослойных или сплошных панелей, либо в очень простых проектах:

Правильный монтаж профнастила

То как именно будет укладываться профнастил на крышу, зависит от конфигурации крыши и ее наклона. В зависимости от того, какой выбран уклон также будет изменена обрешетка. Это также влияет на нахлест, который будет соблюден между листами.

Обрешетка

Обрешетка под профнастил может быть двух видов:

• сплошная;
• из отдельных планок.

Цельная обрешетка способна выдержать больший вес настила, поэтому ее применяют при угле наклона ската менее 15 градусов. При этом листы укладываются таким образом, чтобы обеспечить переплетение швов, что исключит продавливание на определенном участке. Для такой обрешетки под профнастил потребуется дополнительная гидроизоляция, которую лучше выполнять из рубероида или схожего материала. При этом нужно хорошо загерметизировать швы, чтобы влага не просачивалась. Для обрешетки под профнастил из планок может быть выбран шаг от 30 до 50 см. На шаг обрешетки также влияет марка применяемого профнастила. Если это C21, то даже при уклоне в 15 градусов можно делать не сплошную обрешетку под профнастил, а с шагом в 30 см. Для марки профнастила C44 можно соорудить обрешетку с шагом до 1 м.

Обратите внимание! Для обрешетки применяется деревянный брус с размером от 50×50 до 75×75 мм.

Нахлест листов



Совет! При желании горизонтального расположения листов профнастила необходимо соблюсти накладку на 20 см. При этом во время укладки придется производить герметизацию швов профнастила, чтобы вода не попадала внутрь.

Порядок укладки

Чтобы с крыши происходил сток жидкости, необходимо монтировать листы профнастила таким образом, чтобы верхние накрывали нижние листы. Поэтому работу необходимо начинать снизу и двигаться вверх. Если вы правша, то начинать укладку листов профнастила лучше с левого угла и наоборот. С требуемым отступом от карниза натягивается веревка. Она должна быть хорошо заметна и отстоять от края крыши на расстояние свеса первого листа. Он укладывается на свое место и прихватывается одним саморезом. После этого монтируется еще один лист на низ. Профнастил выравнивается по натянутой веревке, которая должна быть проверена в различных плоскостях с помощью уровня. Так настилается четыре компонента профнастила. Листы еще раз выравниваются по маяку и только после этого закрепляются к обрешетке. Они будут служить основой для ровной укладки последующих листов.

Закручивать саморез необходимо не в верхнюю, а в нижнюю волну. Она находится ближе всего к обрешетке под профнастил, поэтому саморез уйдет на необходимую глубину. При этом, закручивая лист, необходимо быть внимательным, чтобы резиновый уплотнитель не был слишком расплющен. В противном случае под него будет попадать вода и просачиваться в отверстие. Профнастил – это не шифер, поэтому гвозди здесь не подойдут. Он намного легче, поэтому порывом ветра снесет полностью весь настил. По ходу крепления листов укладываются также ендовы. Их нахлест должен быть не меньше 15 см. При этом фиксируются они через листы профнастила.

Обратите внимание! Для отделки торцевых частей могут использоваться специальные ветровые планки. Они изготовлены в форме угольника

Их крепление осуществляется к профнастилу в верхнюю часть волны посредством все тех же саморезов. Ветровые планки не требуются в случае, когда профнастил выступает на требуемое расстояние с торца крыши.

Монтаж конька

Конек требует особого подхода при укладке профнастила. Дело в том, что при сильном ветре именно под него забивается снег и вода может стекать на чердак. Чтобы уменьшить вероятность такого эффекта для профнастила, необходимо вычислить, с какой стороны чаще всего дуют ветра в этой местности. Именно с нее и необходимо начинать весь процесс. Профессионалы советуют использование специального уплотнителя, который укладывается между коньком и листами профнастила. При этом саморезы, которые будут крепить конек должны фиксировать его в верхнюю часть волны. Расстояние между ними должно быть не более 30 см. Нахлест отдельных планок конька находится в пределах от 10 до 15 см. Наглядно укладку листов можно оценить в видео ниже.

Правила укладки профлиста

Монтаж нижней (донной) планки ендовы

Перед тем, как приступить к укладке покрытия кровли, следует выполнить проверку различных геометрических параметров скатов и выровнять их в случае необходимости.

Рассмотрим основные нюансы укладки профнастила:

1. Для планки ендовы (см.рис.) выполняют плотный настил из досок, находящийся на одном уровне с обрешеткой. Расстояние между настилом и сторонами разжелобка составляет 60 сантиметров. Нижние донные планки ендовы монтируются с нахлестом, составляющим как минимум 20 см. Стыки пологих кровель дополнительно обрабатываются уплотнительной мастикой. Верхнюю часть донной планки перегибают через конек, либо выполняют для него отбортовку. Следует следить, чтобы планка заходила как минимум на 250 мм под листы профнастила, расстояние между которыми на разных кровельных скатах составляет 200 мм. Между профнастилом и донной планкой рекомендуется укладка профилированного или универсального уплотнителя.

2. В случае прямоугольных скатов укладку профнастила проще выполнять после того, как установлены торцевые доски (см. рис.) – это облегчает позиционирование на крыше кровельных листов. Верхняя торцевая доска монтируется на высоте кровельного профиля (выше обрешетки). Далее к ней будет производиться крепление торцевой планки (ветрового уголка).

1. Укладку профнастила начинают с того, что устанавливают планку карниза (см. рис.), для крепления которой могут использоваться гвозди и саморезы. Карнизная планка в обязательном порядке должна располагаться ниже ковра гидроизоляции. Это позволяет скатывающемуся по гидроизоляции конденсату попадать на планку, после чего сваливаться на землю (отмостку) или в водосбор. В случае монтажа карнизной планки сразу под профнастилом, необходимо обеспечить вентиляцию пространства под кровлей, удаляющую водяные поры. Для этого под профнастилом выполняют установку воздухопроницаемого уплотнителя.
2. Укладку листов профнастила начинают с торца кровли в случае двускатной крыши, либо с середины вальмы – в случае вальмовой кровли. Для выравнивания листов вдоль карниза натягивают шнур, производить выравнивание по торцевой части ската не рекомендуется.
3. Первый лист кровли устанавливают с учетом свеса карниза, составляющего 35-40 мм, и временно крепят по центру возле конька одним шурупом. Рядом укладывают следующий лист, выравнивают его край возле свеса с уложенным ранее, и крепят аналогично первому. Листы от конька до свеса соединяют между собой по гребню волны при помощи саморезов 19х4,8 мм, шаг саморезов составляет 500 мм. После установки 3-4 листов их выравнивают вдоль свеса и выполняют окончательное крепление.
4. В районе свеса и конька крепление кровельных листов к обрешетке выполняется в каждой второй волне по дну профиля. На торцевом крае крепление производится на дне листа к каждой доске обрешетки. В середине листа крепление выполняют в шахматном порядке, вкручивая в 1 м2 листа профнастила 4-5 саморезов 38х4,8 мм.

Укладка профнастила на длинные скаты

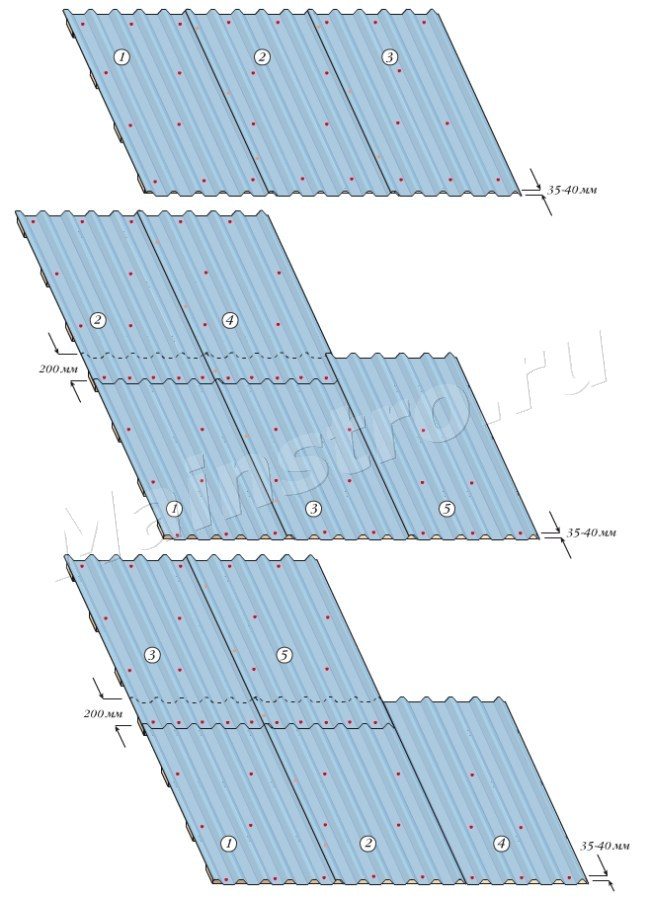

Одно- и двухрядная укладка листов

В случае длинных кровельных скатов выполняют наращивание профнастила, причем нахлест листов должен составлять как минимум 200 миллиметров.

Крепление листов осуществляется в каждом дне профиля одновременно к обрешетке и между собой. При укладке профнастила в несколько рядом наибольшее распространение получили два метода (см. рис.):

1. Выполняют укладку первого листа нижнего ряда, после чего производят укладку и крепление к нему первого листа второго ряда. Далее аналогично укладывают вторые листы первого и второго рядов, в результате чего получают блок, включающий в себя четыре листа, к которому далее стыкуют следующий блок и т.д. Данные блоки можно условно представить в виде больших сборных листов, покрытие кровли которыми выполняется с перехлестыванием первого листа сбоку. Данный метод используется при укладке профнастила с дренажной водосточной канавкой.
2. Изготавливают блок, включающий в себя три листа путем укладки и соединения двух листов первого ряда и пристыковывания и крепления к ним первого листа второго ряда. Полученный блок выравнивают по карнизу и закрепляют окончательно, после чего к нему крепят очередной блок и т.д. Данный способ применяется для листов при отсутствии канавки для водостока, поскольку листы, находящиеся в первом ряду, перекрываются листами второго ряда.

Это все, что хотелось рассказать об укладке профнастила. Правильный и грамотный подход к выполнению данной работы позволит выполнить ее своими силами качественно и надежно, не прибегая к дорогостоящей помощи квалифицированных специалистов.

Выбор крепежа

На практике в быту профнастил крепят преимущественно саморезами. Их основные виды различают по материалу низовой опоры. Конструкции для фиксации в дереве создаются с учетом его относительной рыхлости (в сопоставлении с металлом). Потому шаг резьбы приходится увеличивать. Это позволяет резьбовым краям захватывать крупные фрагменты древесины и держаться максимально устойчиво. Но саморезы по дереву также делятся на два типа. В одном случае наконечник просто острый, в другом — используется некрупное сверло. Крепеж по металлу оснащается более частой резьбой. Вкрутить его в дерево не получится, а если и удастся, то удерживающая способность будет слишком мала.

Наконечник всегда имеет специальное сверло; только так удается пронзить и основной лист, и основу, к которой он прикрепляется. Не стоит думать, что можно взять саморез по дереву со сверлом и ввернуть его в сталь. Тут нужна гораздо более крупная и мощная сверлящая часть. Мало того, некоторые модели оснащаются еще более мощным пронзающим узлом; они могут работать с особо толстым металлом. Необходимо понимать, что крепеж для профлиста делится еще и в зависимости от того, где его будут применять. Так, на крышах и фасадах зданий обязательна прокладка EPDM; для забора можно применять метизы с пресс-шайбами, которые не обеспечивают столь высокой герметизации — да она там и не нужна особо.

Ответственные серьезные изготовители всегда маркируют свои метизы фирменными клеймами. Что касается толщины цинкового слоя, то установить его без экспертизы в лаборатории невозможно — но добросовестные поставщики пишут и этот показатель. Полезно осматривать прокладку: в норме ее толщина не менее 0,2 см, а материал пружинит при сжатии. Если снять прокладку и зажать ее в пассатижах, то краска не должна растрескиваться. Длину самореза оценивают достаточно просто: добавляют 0,3 см к сумме толщин всех соединяемых частей — не забывая отнюдь о прокладке. Полезно использование метизов с шестигранной цилиндрической головкой. Они наиболее удобны, их просто завернуть электрическим инструментом.

Часто возникает вопрос про крепление профнастила заклепками. Внешний вид такого соединения вполне приятен. Надежность его также не вызывает никаких сомнений. Достаточно часто применяют крепление М8 V-образное, которое подвешивает монтажные системы и детали к волне профлиста. Фиксировать такой элемент нужно с помощью шпильки. Антикоррозийную стойкость обеспечивают путем гальванического цинкования или же нанесения смеси цинка и никеля.
