Способы и материалы для изоляции мест соединения или разрушения защитного покрытия проводов

Как правильно изолировать изолентой

Предположим нужно изолировать раздробленную изоляцию. Вам не нужно заворачивать весь участок сразу, прикрепите ленту к изоляции кабеля рядом с поврежденной частью изоляции на неповреждённый участок. Но прежде чем это сделаете, убедитесь что шнур не пыльный, влажный или грязный (клей не может прилипать в этом случае).

Последовательно перемещая изоленту к повреждению и слегка подтягивая, наматываете ленту пока не дойдете до неповреждённой изоляции провода на другой стороне повреждения.

Если лента намного шире чем протёртый участок, просто оберните 3 раза в одном месте, чтобы повреждение было в центре.

Изолирующая лента может быть отрезана качественно с помощью бокорезов, но это не всегда возможно и доступно.

Можете обойтись вообще без инструментов и прочно захватив по обеим сторонам области выбранное место, растянуть изоленту и в конце концов разорвать ее. Конечно край оборванной ленты не будет слишком красивым, но во многих случаях сойдет и так.

Важно чтобы разрывы происходили быстро. Медленно растягивая ленту, пока она не разорвется, дойдём до того что изолента будет сильно растянута и еще более повреждена

Изоляционная лента

Не утрачивает своей актуальности изоляция электропроводов изолентой. Изоляционная лента стоит недорого и продается в любом хозяйственном магазине в широком ассортименте.

Наматывать ее надо под углом, начиная от края родной изоляции провода. При параллельном соединении на конце скрутки делают пустую намотку-трубку, сгибают ее и продолжают движение в обратную сторону.

Распространенная ПВХ изоляционная лента при сильном нагревании плавится, но не пропускает влагу. Хлопчатобумажная изоляционная лента, наоборот, выдерживает высокие температуры, но со временем сохнет, а при намокании может отклеиться.

Из ПВХ делают и кембрики – трубки для изоляции проводов и кабелей. Чтобы трубка плотно седела, надо правильно подобрать диаметр трубки.

Как правильно изолировать скрутку проводов лучше посмотреть видеоролик:

Как изолировать провода – как самому правильно изолировать провода

Как правильно изолировать провода?

В современной жизни электроприборы стали неотъемлемым атрибутом дома или квартиры. Следовательно, нам часто приходится иметь дело с проводами

Чтобы бытовая техника служила долго и была безопасна для человека, важно знать, как правильно изолировать провода

Изолировать провода необходимо при их подсоединении или при условии, что изоляционный слой был испорчен. Ведь провода без изоляции являются открытым источником тока и представляют опасность для жизни и здоровья человека.

Чем можно изолировать провода

С помощью соответствующего видео, а также подробных текстовых инструкций можно узнать тонкости изоляции проводов. При решении этой задачи, в первую очередь, нужно выбрать материал для изоляции. Сейчас широко распространены следующие варианты:

• термоусадочная трубка;
• специальные клеммы;
• трубка ПВХ;
• изоляционная лента.

Применение любого из этих материалов является хорошим способом изоляции проводов в квартире. А изоленту по-прежнему активно используют в случаях нарушения изоляции провода.

Как изолировать провода трубками

Для начала надо приобрести термоусадочную трубку или трубку ПВХ. Затем нужно последовательно выполнить следующие действия:

• трубку обрежьте таким образом, чтобы по размеру она была больше части оголенных проводов с обеих сторон примерно по одному сантиметру;
• скрутите провода и наденьте трубку на скрутку;
• с помощью специального фена (если он имеется в распоряжении) или обычной зажигалки усадите изоляционный материал на проводах.

На этом изоляция провода трубкой закончена. Стоит помнить, что после усадки снять трубку уже нельзя. Изолировать провода трубкой ПВХ следует по такому же алгоритму, исключив последний пункт списка. Если у вас остались вопросы относительно процедуры, лучше ознакомиться с видео.

Как правильно изолировать провода изолентой

Изоляционная лента является самым популярным вариантом для того, чтобы изолировать провода самостоятельно. Такой материал доступен в любом хозяйственном магазине и стоит относительно недорого.

Также изоляционная лента поможет вам, если изоляция электрического провода была нарушена, а теперь требуется срочно исправить ситуацию.

Внимательно изучите этот вопрос, еще лучше получить консультации у продавца в магазине. Выбор качественной изоленты — это гарантия безопасности и долгого срока службы электропроводки.

Изолировать провода самому с помощью изоленты нужно следующим образом:

• начинайте наматывать ленту на скрутку, двигаясь от штатной изоляции к концу скрутки. Делать это нужно под небольшим углом;
• когда вы вышли за пределы скрутки, намотайте пустую трубку, длина которой равна ширине вашей изоленты;
• согните пустой участок ленты и уложите его вдоль скрутки;
• продолжайте наматывать ленту под углом, но уже по направлению к штатной изоляции;
• отрежьте излишки ленты.

Ознакомиться с ходом процесса также можно на видео. Таким простым способом вы можете правильно и, главное, безопасно изолировать провода на долгие годы. Но если они будут находиться в специальной электрической коробке за стенкой, то лучше использовать более современные методы изоляции.

Изоляция с помощью клемм

Для такого метода используют специальные клеммы, в комплекте с которыми продается диэлектрический корпус. Дополнительная изоляция не требуется, так как клеммники уже хорошо изолированы. Необходимо следовать инструкциям и смотреть видео от производителя, чтобы правильно изолировать провода дома.

Самые распространенные виды клемм:

• клеммные колодки, которые выпускают в форме пластины со специальными ячейками;
• колпачки СИЗ;
• клеммные колодки Wago.

Перед началом работ

Работа с электрическими проводами является ответственным и опасным процессом. Поэтому перед началом изоляции своими руками внимательно изучите этот вопрос и просмотрите соответствующее видео.

Если у вас возникают сомнения по поводу того, сможете ли вы изолировать электрические провода самостоятельно, лучше доверить эту работу профессионалу. Внимательно изучите технику безопасности при работе с электропроводами.

Оставьте заявку сейчас!

И получите лучшие предложения от проверенных мастеров и бригад.

1. Сравните цены и выберите лучшие условия
2. Отклики только от заинтересованных специалистов
3. Не теряете время на общение с посредниками

Оставить заявку Более 10 000 исполнителейждут ваших заказов!

Этапы монтажа:

Соединение проводов двух разных сечений осуществляется с использованием медной луженой гильзы или с использованием изолированного соединителя серии МН, причем гильза (соединитель), подбирается по большему сечению кабеля!

Для изоляции опрессованных медных луженых гильз, необходимо использовать электроизоляционную мастику Scotchfil, с помощью которой создается крестовина. Это необходимо для предотвращения замыкания проводов между собой. В том случае если соединение проводов осуществляется изолированными соединителями серии МН, применение электроизоляционной мастики Scotchfil на этом этапе не обязательно.

Соединенные провода укладываются в корпус муфты

Подготавливается уплотнитель

Для этого удаляется внутренняя часть чуть менее общего диаметра проводов

Обратите внимание, что при соединении нескольких проводов в одной муфте уплотнитель неплотно прилегает к оболочке провода, что может привести к вытеканию компаунда!

Для того чтобы предотвратить вытекание компаунда во время заливки, необходимо создать уплотняющий бандаж из электроизоляционной мастики Scotchfil с обеих сторон муфты, как показано на рисунке

При закрывании корпуса необходимо проверить насколько плотно к проводам прилегает электроизоляционная мастика Scotchfil и уплотнитель.

Убедившись, что муфта герметична с обеих сторон, производится заливка полиуретанового компаунда до полного заполнения корпуса муфты.

При установке или эксплуатации погружного насоса может возникнуть необходимость удлинения силового кабеля. Собственно речь пойдет не о удлинении-соединении, а об изоляции места соединения проводов погружного насоса. В данном случае соединение должно быть полностью герметично, так как условия эксплуатации просто экстримальные — под водой.

Во первых соединенные концы кабеля должны быть пропаяны, либо находиться в специальных зажимных гильзах. Для электро-гидроизоляции проводов погружных насосов можно использовать:

1. термоусадочную трубку
2. изоленту
3. заливные муфты.

При изоляции термоусадочной трубкой

Термоусадка должна быть клеевой. На ее внутренней поверхности нанесен слой клея, который при обжимании расплавляется и образуется сплошной герметичный слой. Термоусадочная трубка способна сжиматься при воздействии на нее повышенной температуры и плотно охвватывать изолируемые поверхности. Как правило это производится с помощью горелки, специального фена или открытого пламени если диапазон температур для трубки не критичен. В этом случае подойдет простая зажигалка. Температура нагревания указывается в инструкции к трубке.

Из изолент лучше применять ленту ЛЭТСАР. Главная ее особенность — способность монолитизироваться, то есть превращаться в сплошную трубку. Продается она в больших бабинах, намотанная с прослойкой полиэтилена (чтобы не слиплась). Слои ленты ЛЭТСАР следует наматывать с перекрытием предыдущего наполовину. Для качественной изоляции требуется 3-4 слоя ленты.

Заливная муфта по сути — коробка куда укладывается место соединения кабеля и заливается компаундом(смола отверждаемая в есстественных условиях). В отличии от первых двух более кустарных способов муфта считается практичной и имеет дольший срок службы.Хотя в советское время для таких работ использовалась обычная изолента — и отлично служила.

Требования к изоляции электропроводки

Материал, предназначенный для изоляции, обладает не только диэлектрическими качествами, но и выполняет защитную функцию. С учетом способа установки и условий использования к изоляции могут быть предъявлены и другие требования.

• Длительный эксплуатационный срок, высокая степень устойчивости к старению.
• Высокая прочность к истиранию и разрывам.
• Устойчивость к температурному воздействию, особенно высоким температурам.
• Отсутствие возможности перегибов.
• Сопротивляемость химическому воздействию.

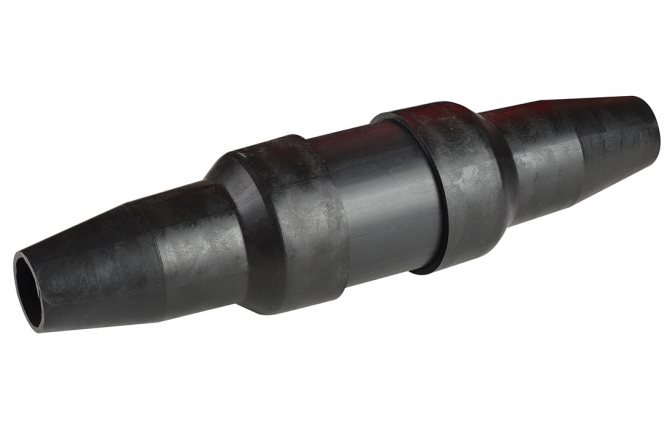

Муфта и ее изоляция

Муфта для изоляции кабеля

Соединительная муфта используется в тех случаях, когда требуется удлинить провод, например, при переносе выключателя или розетки. Муфта вместе с проводкой будет заделана в стене, поэтому ее изоляция должна быть герметичной. Самый надежный вариант в этом случае – использование термоусадочной трубки. При выборе учитывается степень ее усадки

Как правило, для этой детали характерна трехкратная усадка, это важно учесть при выборе требуемого диаметра. Изоляция проводится в несколько этапов – прежде всего, жил, а далее остального участка

Как только жилы будут соединены, трубку протаскивают до конца провода.

Изоляция токопроводящих жил

Места, где соединены жилы, изолируют с помощью обыкновенной изоленты, но при этом контакт будет толще, и надеть на него термоусадочную трубку будет сложнее. В качестве аналога предпочтительнее использовать специальный термоусадочный материал. Усадку проводят с помощью обыкновенной зажигалки или строительного фена.

Изоляционный слой оболочки

На этом этапе изоляция токоведущих частей уже должна быть завершена, для полной и надежной герметизации дополнительно обрабатывают и оболочку муфты. Особенно это играет важную роль при муфтировании оболочных кабелей или проводов. Трубка должна скрывать место соединения и находить на внешний изоляционный слой с обеих сторон минимум на 1 см, в противном случае есть вероятность попадания пыли и влаги под заводскую оболочку проводки.

Коммутационные коробки

Изоляция проводов в коммутационной коробке

Контактными устройствами во внутриквартирной сети являются коммутационные коробки. Эта конструкция защищена от пагубного воздействия окружающей среды корпусом и крышкой. Необходимость изолировать электрические провода будет зависеть от конструктивных особенностей оборудования. Если оно оснащено зажимными колодками, дополнительная защита не требуется. Если такого нет, необходимо разграничение проводников.

Соединение при помощи скруток чаще всего используется в контактных коробках, не оснащенных колодками. Однако с течением времени скрутка утрачивает свою плотность из-за расширений, вызванных температурными перепадами и окислением проводников. Для этого плотно скручивают зачищенные концы жил по часовой стрелке, а далее, надев колпачок, его прокручивают в том же направлении, приложив немного усилий. Внутренняя полость пластикового колпачка оснащена стальной конусной пружиной

При осторожном прокручивании оно плотно прилегает и обжимает контакт. Колпачки могут выпускаться в разных цветах и размерах, что позволит подобрать подходящий контакт

Изоляция СИЗ не может обеспечить надежную герметичность, поэтому может использоваться только в специальном отсеке контактного устройства. Если в будущем потребуется подключение новой линии или замена светильника, колпачок достаточно просто снять, чего нельзя сказать об изоленте.

Во время выполнения работ на линии требуется отключить питание в щитке.

Проверка кабеля

Когда идет работа по избавлению от обмотки, нужно осуществлять действия в четкой последовательности. У каждого кабеля есть свои особенности. Работы над медным кабелем должны осуществляться в следующем порядке, так как у него два слоя изоляции ПВХ:

• Отключается питание от электричества.
• В процессе монтажа розетки нужно очищать лишь строго определенный участок. Вполне хватает 15 см. Человеку без опыта не стоит это расстояние уменьшать. Для этой процедуры применяется бокорез.
• Надрезается верхняя часть и аккуратно удаляется.
• На стриппере задается требуемая длина, после чего фазный и нулевой проводники помещаются в инструмент. Делается полная зачистка.

Это весь масштаб работ, после чего требуется зафиксировать розетку. Сделать такую процедуру несложно, хотя часто допускаются ошибки. Провод рвется, и приходится производить зачистку дальше.

Используемые технологии

Что следует делать в первую очередь, и какова главная последовательность:

1. На спаянные или скрученные провода накручиваются СИЗ колпачки. Способ считается наименее дорогостоящим и наиболее простым, при этом его эффективность находится не на надлежащем уровне. Колпачки СИЗ используются для изоляции проводов, которые находятся в распределительных коробках домов и квартир (сухие стены или ниши дома).
2. При использовании термоусадочных трубок, небольшой кусочек таковой предварительно надевается на один из используемых проводов. После чего они соединяются и пропаиваются. Трубку нагревают (равномерно) по направлению к краям от центра. Для этого используется зажигалка, строительный фен или специальная горелка. Если сечение превышает отметку в 10кВ, то использование зажигалки не представляется возможным.
3. Если было принято решение использовать ХБ или ПВХ изоляцию, то для начала изолируются спаянные или скрученные участки. Для этого применяется изолента, которая наматывается в несколько слоев. У опытного специалиста этот способ изоляции не вызовет затруднений.

Если провода предполагается укладывать в толще грунта или в помещениях, где уровень влажности далек от оптимального, рекомендуется использовать распределительные короба. При этом места входа и выхода кабеля изолируются отдельно, что позволяет сделать емкость герметичной. Для этого используется термоклей, который хорошо переносит температурные перепады. Дополнительно можно уложить небольшое количество силикагеля или другого материала, который бы впитывал влагу (конденсат), которая проникала в емкость. Это и есть основные способы правильной изоляции проводов, которые находятся снаружи или внутри помещения. После окончания выполнения необходимых работ не лишним будет дополнительно проверить уровень сопротивления изоляции, который не должен быть ниже отметки в 500 кОм.

Пункты приема вторсырья

Приемщики лома покупают следующие отходы кабельно-проводниковой продукции:

a) заводской брак, складские неликвиды;

b) б/у кабельные линии, остатки производства;

c) старый неочищенный кабель;

d) демонтированные коммуникации;

e) отходы монтажных работ.

Приемка осуществляется по нескольким критериям, из которых складывается цена за кг лома. Учитывают длину кусков проводника, процентное соотношение лома к изоляции, посторонним примесям.

Кстати! Чтобы определить вес металла без обмотки специалист приемки срезает опытный образец проводника, зачищает и взвешивает.

Средняя цена за кг медного лома на 2018-2019 год

	Описание лома	Средняя цена, руб./кг
Кабель в обмотке	Покрытый изоляцией
Кабель медный	С выходом меди 70% и более

– ответственный момент, и нет разницы, из какого материала изготовлены провода, чем они покрыты в качестве изоляционного материала. Провода с покрытием перед монтажными работами зачастую приходится соединять между собой, и при выполнении подобных работ необходимо знать, как правильно снять изоляцию с провода. Общеизвестным считается то, что изоляционный материал из пластмассы удаляется механическим способом или с помощью оплавления. Эмальное покрытие необходимо снимать также механическим методом или химическим. Зачищая провода, необходимо соблюдать правила выполнения подобных работ. Ведь в конечном итоге соединение оголенных участков будет выполнено с низким качеством, что в дальнейшем может привести к выходу системы из строя.

Пластмассовая изоляция

Жилы покрываются пластмассовой изоляцией с помощью экструзии. Это более технологично, чем мотать бумагу, а потом пропитывать и сушить. Пластмассовая изоляция лучше бумажной маслопропитанной по всем параметрам:

Кабель контрольный с пластмассовой изоляцией (КВБбШв)

— большая пропускная способность кабеля за счет увеличения длительно допустимой температуры жилы,

— высокий ток термической устойчивости при коротком замыкании,

— меньше вес и диаметр,

— можно прокладывать кабель на морозе без предварительного подогрева,

— нет ограничений по разнице уровней на трассе (ничего никуда не стечет),

— монтаж проще из-за отсутствия жидких компонентов.

Есть четыре вида пластмассовой изоляции.

ПВХ пластикат

Смесь поливинилхлоридной смолы с пластификаторами и стабилизаторами. Пластификаторы с добавлением антиоксидантов делают изоляцию гибкой и замедляют деградацию удельного электрического сопротивления.

Силовой кабель ВВГ нг с изоляцией из ПВХ пластификата

ПВХ не лучший изолятор, зато устойчив к агрессивным средам. Не поддерживает горения, но горит. Начинает разлагаться при 140° C и выделяет токсичный газ хлороводород. Свойства ПВХ ухудшаются от света, и пигментные добавки не вполне спасают.

ПВХ пластикат — самый популярный вид пластмассовой изоляции кабелей.

Сшитый полиэтилен (СПЭ)

По свойствам примерно то же, что ПВХ пластикат. Изоляция из сшитого полиэтилена применяется только на одножильных и трехжильных кабелях. Преимущество СПЭ перед ПВХ: меньшая толщина диэлектрика при равном рабочем напряжении на линии.

ПвВ — кабель силовой с изоляцией из сшитого полиэтилена

При использовании СПЭ в конструкцию кабеля включаются два полупроводниковых слоя: по жиле и по изоляции. Это нужно для выравнивания напряженности электрического поля и электромагнитной совместимости кабеля с внешними электрическими цепями.

Сшитый полиэтилен СПЭ отличается от обычного термопластичного ПЭ сохранением механических и электрических свойств при приближении к температуре плавления. Причина: сшивка полимерных нитей на молекулярном уровне с помощью реактивов или радиации. Это как производство термоусадочной трубки, но без раздувки.

Концевые и соединительные кабельные муфты для кабелей с изоляцией ПВХ, сшитого полиэтилена и маслопропитанной бумаги. Перейти в каталог

Резина

Отличается повышенной гибкостью, влагозащитой и стоимостью, делается из каучуков. Силовые кабели в резиновой изоляции соединяют подвижные элементы с электросетью.

Кабель в резиновой изоляции имеет избыточный диаметр из-за округлой формы. Резина боится света и со временем теряет эластичность.

Кабеля КГ-Т силовой с изоляцией из резины

Помимо каучуковой, есть кремнийорганическая резина: кроме гибкости, она обладает повышенной термостойкостью.

Фторопласт

Максимально сильный диэлектрик, стойкий к высоким температурам и агрессивным средам. Фторопластовая изоляция очень дорогая, поэтому используется либо в жестких условиях эксплуатации, либо для высоковольтных греющих кабелей.

При равных габаритах кабели во фторопластовой изоляции передают большую мощность, чем кабели в СПЭ изоляции, не говоря уж о ПВХ.

Чем можно изолировать припой

Есть три метода:

1. Паяльная маска;
2. Изоляционный лак;
3. Защитный флюс.

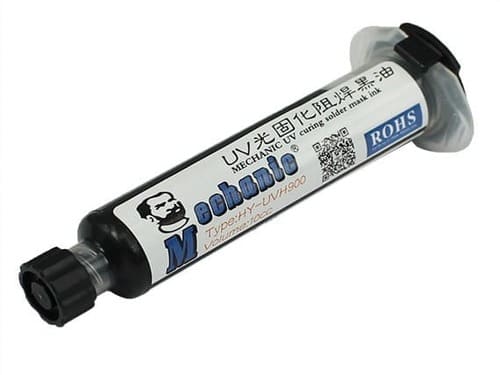

Паяльная маска широко распространена среди мастеров по ремонту сотовых и ноутбуков. Они используют маску, чтобы изолировать тонкие провода, или дорожки друг от друга.

Маска затвердевает от ультрафиолета. Она наносится на поверхность и под лучами ультрафиолетового фонарика затвердевает за 5-10 минут. Бывает в разной цветовой палитре: зеленой, желтой, синей, красной и т.п.

Изоляционный лак, как правило, не имеет цвета. Наносится тонким слоем на контакт. Имеет резкий запах, поэтому следует работать в проветриваемом помещении. Время полного затвердевания разное, зависит от производителя. Полное затвердевание может быть, как за 6 часов, так и 24 часа.

Защитный флюс самый простой вариант. После пайки можно его не удалять, у него высокое сопротивление, и со временем затвердевает.

Как изолировать провода в стене, воде и земле

Назревает вопрос, чем лучше и надежней изолировать провода при эксплуатации данной продукции?

Ведь эксплуатация происходит в разных местах. Провода и кабели могут быть проложены, как открытым, так и закрытым способом, как в сухих, так и во влажных помещениях, как в агрессивных средах, так во взрывоопасных зонах и пожароопасных помещениях.

В данной статье мы разберем эксплуатацию кабелей в более простом варианте, в быту. Иначе получиться не статья и целый учебник.

Для начала, хочется предупредить о некоторых правилах по безопасности.

Во-первых, производить изоляцию оголенных жил под напряжением запрещено.

Во-вторых, нужно пользоваться только теми материалами, которые предусмотрены для этого, то есть использовать материалы, предусмотренные ГОСТом и ТУ.

К ним относятся лента из ПВХ (поливинилхлорид), лента ХБ (хопчато-бумажная), ТУТ (термоусадочная трубка), колпачки СИЗ.

В третьих. Категорически запрещается использовать такие материалы, как пакеты из полиэтилена, скотч и типичные материалы.

Почему греется розетка

Чем изолировать провода? Такой вопрос неизбежно становился перед каждым из нас независимо от того, связаны мы с энергетикой, или нет. У кого-то протерся провод удлинителя, кто-то неудачно вбил гвоздь в стену, у кого-то провод просто переломился по изоляции. Любое из этих повреждений требует немедленного вмешательства, ибо промедление может обойтись весьма дорого.

Поврежденная проводка может привести к ударам электрическим током, иногда даже со смертельным исходом, а короткие замыкания в проводке по статистике являются причиной более 90% пожаров в нашей стране. Поэтому давайте разберемся с этим вопросом.

Прежде всего давайте разберемся, а чем, собственно говоря, можно изолировать провода. И в каких случаях можно применять то или иное изделие.

	Наиболее распространенным является так называемая ПВХ-изолента. Это изделие выполнено из поливинилхлорида, с нанесением на одну из его сторон специального клея на основе каучука. ПВХ-изолента может применяться для изоляции практически любых проводников. Единственным его серьезным недостатком является температура плавления, которая при температуре уже около 120⁰С делает изоленту пластичной, и заставляет ее «стекать» с проводника. Но учитывая, что большинство проводов так же имеют ПВХ изоляцию, изолента вполне способна выдерживать такие же температуры, как и большинство основной изоляции проводов.
	Таких температурных проблем не испытывает хлопчатобумажная (ХБ) изолента. При высоких температурах она наоборот высыхает, и как «кокон» охватывает место своего нанесения. Но ХБ-изолента имеет другую проблему. Она гидрофобна, и поэтому не может быть использована во влажных и сырых помещениях, а также на улице.
	Кроме того, существуют изоленты на основе стеклоткани, обычной ткани, силиконовой резины, полиэфирных пленок и капрона. Но в домашних условиях они практически не применяются, поэтому рассматривать их более детально не будем.
	На втором месте по использованию находятся так называемые термоусадочные трубки. Это изделие на основе термополимеров, которое при нагревании уменьшает свои размеры в 2, а иногда и более раз. Применяется для изоляции как небольших по сечению проводов, так и изоляции кабелей. Единственным недостатком данного материала является плохая стойкость к ультрафиолету. Поэтому на улице такой материал лучше не применять. Исключение составляют термоусадки черного цвета, которые более стойки к ультрафиолету. Кроме того, инструкция не допускает эксплуатацию таких трубок при температуре выше 135⁰С.
	Для изоляции места соединения проводов часто используются разнообразные винтовые и зажимные клеммы. Они обеспечивают качественное соединение проводов между собой и их изоляцию. Наиболее распространенными являются винтовые клеммы, клеммы Wago, колпачки СИЗ, но могут применяться и другие варианты.

Как изолировать провода в воде?

Что же делать, если перебил электропроводку в стене? Обычно в такой ситуации человек теряется, но ничего страшного не произошло, электропроводку можно успешно починить своими руками одним из приведенных ниже способом. При сверлении стен для крепления предметов редко кто задумывается о том, что в стенах проложена электропроводка. Но даже если вспомнить, и мысленно провести взглядом возможный путь проводов от соединительной коробки к розеткам и выключателям, то все равно нет гарантий от попадания сверла в провод. Особенно часто повреждается электропроводка при установке натяжных и подвесных потолков. Удерживающие потолок уголки или багет крепятся на стене саморезами и линия крепления их проходит как раз на уровне прокладки проводов. Согласно требованиям правил устройства электроустановок ПУЭ соединение проводов скруткой при монтаже электропроводки запрещено. При соединении проводников скрытой проводки в стене это правило категорически нельзя нарушать!

Меры предосторожности

Для начала поговорим о том, какие правила нужно соблюдать при изоляции жил своими руками. Во-первых, категорически запрещается изолировать провода под напряжением. Вы должны обязательно отключить автоматический выключатель в распределительном щитке. Во-вторых, для защиты места соединения необходимо использовать только материалы, соответствующие ГОСТам для изоляций и оболочек. Простыми словами – не используйте полиэтиленовые пакеты, скотчи и прочий мусор. Например, для всеми любимой ПВХ-изоленты есть ГОСТ 16214-86, которому она должна соответствовать, и ТУ, построенные на его основе.

Мы крайне не советуем использовать в качестве изоляции скотч, т.к. данный материал не обладает достаточными изоляционными свойствами. Сейчас мы рассмотрим, как правильно изолировать провода в домашних условиях, а также предоставим к Вашему вниманию самые надежные изолирующие материалы.

Как снимать изоляцию с круглого кабеля

Как и где работать таким съемником, какими способами и ножами снимать изоляцию, и в чем их преимущества? Одно из преимуществ — это удобство работы Jokari внутри щитовых, когда все кабели уже заведены во внутрь и расстояния между ними и коммутационной аппаратуры минимальны.

То есть свободного пространства для широких размашистых движений ножом и руками уже нет. Кроме того, когда работаете в таких условиях тем же ножом с пяткой, есть риск, что при соскакивании лезвия с изоляции одного кабеля, можно случайно повредить другой, или удариться в стенку и аппаратуру. А это опять — вмятина и переточка.

Кольцевой надрез

Первый способ снятия изоляции — кольцевой разрез. Для этого используются саморегулирующиеся лезвия в торце инструмента.
Кабель целиком закладывается внутрь зачистки, сжимается небольшим усилием и производится два-три поворота вокруг оси, вперед-назад. Происходит кольцевой надрез внешней оболочки.

Если стриппер при этом не дорезает до самого конца изоляцию, особенно это касается кабелей с более жесткой оболочкой ВВГнг — это нормально. Он делает скорее не сквозной разрез, а некую насечку. Иначе был бы высок риск повредить изоляцию внутренних жил.

Данный способ идеально подходит для кабелей nym. Не советую его применять для проводов схожей конструкции марки ПВС. У nym все жилы внутри оболочки отцентрованы, а у ПВС они закручены по другой технологии. Поэтому их можно повредить таким надрезом не рассчитав усилия сжатия.

Если кольцевой надрез был сделан на конце кабеля, то как правило изоляцию после этого можно легко стянуть руками. Не нужно тащить ее сомкнутыми лезвиями, когда обе половинки инструмента сжаты. Это уменьшает срок службы ножа. Лучше максимально согнуть кабель и убрать все руками или пассатижами.

Продольный срез

Когда первый способ не помогает можно применить клык-нож. Вставляете его в уже сделанный надрез, кабель пропускаете через верхнее окошко, делаете небольшой уклон ножа по отношению к проводу и протягиваете съемник до конца изоляции.

Тем самым осуществляется продольный разрез внешней оболочки. Он идет одинаковой глубины на всем протяжении и нигде не режет жилу. После таких двух надрезов любая оболочка, даже жесткого или немного задубевшего кабеля легко удаляется.

Если у вас другая марка ножа, без отверстия в корпусе, придется придерживать провода двумя пальцами, регулировать вручную наклон и постоянно контролировать силу сжатия, чтобы через чур не прорезать внешний слой.

Применение клемм

В качестве изоляции применяют клеммы в диэлектрической оболочке. Клеммы продаются в виде колпачков или колодок, зажимающих провода. Если вы хотите заизолировать провода в распределительной коробке, то выбор клемм – один из вариантов соединения.

Но многое зависит от нагрузки. При высокой нагрузке лучше применять для соединения пайку, а уже сверху надевать изолирующую трубку.
Затягивание алюминиевого провода клеммами с винтами не рекомендуется, поскольку под постоянным давлением алюминий начинает течь. В результате соединение ослабевает, увеличивается сопротивление и происходит короткое замыкание. Если уж вы решили соединить алюминиевые провода клеммами с винтами, то минимум раз в год надо делать ревизию.
Соединение медного и алюминиевого проводов методом скрутки недопустимо. При прохождении тока между металлами возникает электрический потенциал, провода нагреваются, что может вызвать короткое замыкании или того хуже – пожар.
Все же в одном случае скрутку можно сделать – если медный провод покрыть оловянно-свинцовым припоем (залудить). Но чаще для соединения и алюминия и меди применяют клеммные колодки или резьбовой метод (винт, гайка и шайба).

Распространенные изоляционные материалы и их свойства

Правилами электробезопасности предусмотрено использование:

1. ПВХ изоленты. Важнейшим ее достоинством является высокая эластичность. К числу недостатков следует отнести быстрое раскисание и отклеивание в условиях повышенной влажности. Изолента отлично подойдет для работ в сухом помещении, а также в том случае, когда проводам требуется обеспечить цветную маркировку. Разноцветной изолентой можно отлично обозначить наличие фазы, нуля или земли;

2. ХБ изоленты. Указанный материал имеет хлопчатобумажную основу. Его можно использовать не только для работ в домашних условиях, но и для манипуляций с проводами под капотом авто. ХБ изолента является более стойкой к влаге, разного рода загрязнениям и низким температурам;

3. Термоусадочных трубок (ТУТ). Современная термоусадочная трубка заслуженно считается одним самых надежных изолирующих материалов. Она одинаково качественно сможет изолировать провода, расположенные в доме, в грунте, в автомобиле и даже под водой. Для бытовых нужд этот изолятор считается оптимальным;

4. Колпачков СИЗ. Этот вид изоляции лучше всего подходит при выполнении скрутки жил. По своим изолирующим свойствам колпачки, конечно же, уступают термоусадочной трубке, однако для изоляции жил в люстре или под подвесным потолком вполне подойдут.

Перечисленные выше изоляционные материалы являются достаточно надежными и пользуются высоким спросом. В остальной части статьи будут приведены основные правила изоляции оголенных жил.

Всегда ли использовалась изоляция?

О том, что провода следует изолировать, было известно уже на первых этапах применения электричества. Однако хорошей изоляции тогда не было, особенно такой, чтоб выдерживала негативные воздействия среды на открытом воздухе. Сегодня в распоряжении людей есть пластик, резина, множество других компонентов, позволяющих создавать недорогую изоляцию, которая прослужит достаточно долго. В прошлом же материалы могли использоваться только малонадежные и дорогие. В ход шли неизолированные провода, которые просто отмечались соответствующей табличкой, чтобы люди их не трогали. В противном случае проводку пришлось бы менять едва ли не ежегодно, затрачивая на это огромные суммы.

Но данный подход применялся исключительно в прошлом, сегодня изоляция достойного качества доступна всем, ее вполне можно было бы применять на высоковольтных проводах в том числе. Но ее не используют. Главным изолятором в данном случае становится сама окружающая среда – в первую очередь, воздух, сопротивление которого достаточно высокое для обеспечения безопасности. Так как между парой проводников может проскочить дуга уже от одного только чрезмерного сближения при разных фазах, на высоковольтных линиях применяют керамические распорки, способные исключить подобный риск.

Кабеля необходимо изолировать также от земли, для данной цели в рамках высоковольтных линий применяют крупные изоляторы из фарфора, которые полноценно выполняют возложенные на них функции. Перечисленных мер бывает на практике вполне достаточно для обеспечения безопасности, для надежной работы линий.
