Пошаговая инструкция по самостоятельному изготовлению деревянной лестницы

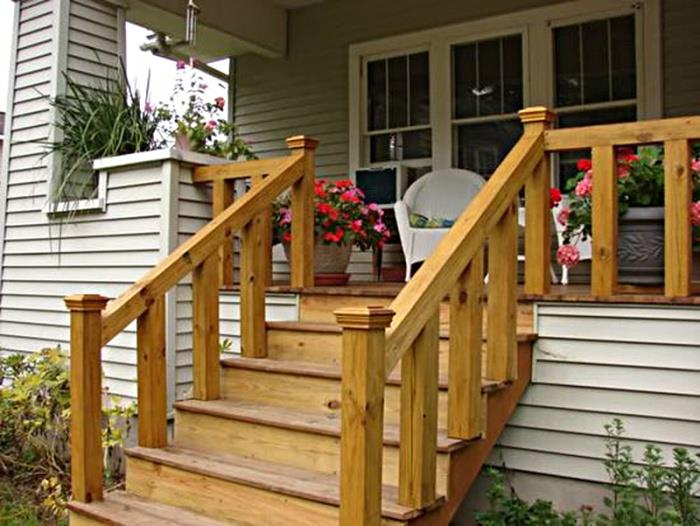

Клеёные ступеньки для крыльца из дерева своими руками

В принципе, при изготовлении лестницы на крыльцо из дерева своими руками можно сделать ступени ступени из очень широких досок (слэбов), но их сложно достать, к тому же есть риск, что такие деревянные ступени для крыльца покоробятся или треснут. Гораздо проще и надёжней набрать нужную ширину из узких брусков или досок (шириной не более 100 мм). Вам понадобятся рабочий стол и инструменты (как минимум угольник, пила, рубанок и шлифмашина), а также пиломатериалы и клей. Далее приводим пошаговую инструкцию с фото, как делать крыльцо со ступенями из дерева.

Выбор пиломатериалов

На строительных рынках продаются в основном доски естественной влажности. Старайтесь выбрать пиломатериал без больших сучков и обзолов, с равномерной прямослойной структурой (без ярко выраженного рисунка волокон) — при сушке его меньше ведёт, и он реже трескается. Сушить доски нужно в вентилируемом штабеле как минимум два месяца (летом) в тени под крышей, придавив сверху грузом, чтобы снизить вероятность коробления. По прошествии этого срока желательно проконтролировать влажность электронным влагомером (оптимальные значения находятся в диапазоне 15-25%). При марше шириной не более 90 см для проступи достаточно досок толщиной 40 мм, при марше 90-110 см — 50 мм. Если ширина марша превышает 110 мм, требуется дополнительный (срединный) косоур. Нормальная толщина подступёнка — 22 мм.

Подгонка

Перед склеиванием нужно обработать боковые кромки досок. Они должны быть гладкими, идеально прямыми и строго перпендикулярными пластям. Лучше всего выполнить операцию позволяет рейсмусный или фуговальный станок, но мало у кого на даче есть такое оборудование. Приходится пользоваться обычным или электрическим рубанком и визуально контролировать качество обработки. Спешить на этом этапе нельзя: при существенных зазорах  (более 0,2 мм) и заваленных кромках части ступени не получится надёжно склеить.

С помощью угольника легко измерить перепад толщин и определить дефекты опиливания кромок
При подгонке остругивают только кромки доски
каждая должна быть строго перпендикулярна пласти

Склеивание

Делая деревянные ступени для крыльца своими руками, очень важно правильно выбрать клей. Наибольшей прочностью обладает шов из двухкомпонентного полиуретанового состава

Можно использовать и любой другой столярный атмосферостойкий клей, например поливинилацетатный, но только проверенных брендов (Kiilto, Soudal, Titrbond,и др). А вот применять эпоксидную смолу не следует, потому что после полного отверждения она теряет эластичность — такой шов плохо противостоит изгибающим и динамическим нагрузкам. Склеивать рекомендуется при температуре выше +10оС, используя для сплачивания досок винтовые или рычажные струбцины.

Клей ПВА нужно наносить обильно на обе склеиваемые кромки
Рычажные быстрозажимные струбцины удобны, зато винтовые надёжней и обеспечивают большее усилие

Остругивание и шлифовка

Спустя сутки-двое можно приступать к обработке поверхностей. Сначала ступень остругивают, стремясь сделать идеальную плоскость (для контроля используют ровную рейку, линейку или угольник). Далее следует черновая шлифовка шкуркой P80 (можно применять как ленточную, так и эксцентриковую шлифмашину). После этого нужно заделать трещины, высмолы и другие дефекты шпаклёвкой, которую покупают готовой и смешивают самостоятельно из любого атмосферостойкого лака и древесной пыли (если планируется красить ступени в тёмный цвет, нужно сразу заколеровать шпаклёвку). Финишную шлифовку проводят шкуркой P120, для идеального результата — ещё и P240.

Остругивание ступени занимает не больше минуты
Чуть больше времени уйдёт на шлифовкуЭксцентриковая машина позволяет локально зашлифовывать дефекты, но имеет сравнительно низкую производительность

Покраска

Лучшие защитно-декоративные составы для уличных ступеней — это яхтный лак и террасное масло. Красить детали лучше до сборки, защитив зоны, на которые будет наносится клей, малярным скотчем (в противном случае потом их придётся зачищать).

При тонировании важно наносить состав равномерно, желательно — несколькими слоями
JobiТонированную поверхность нужно покрыть атмосферостойким лаком

FineDeckТермообработанная сосновая доска имеют красивый тёмный цвет, долго служит и не покрывается скользким грибковым налётом.
ДревмаркетРешетчатая забирка обеспечивает вентиляцию пространства под ступенями, благодаря чему они служат дольше.
Кантри ПолПромежутки между досками нужны для стока воды.

Геометрические параметры ступеней

Как известно, все предметы измеряются основными параметрами: длина, ширина и высота. Ступени под дерево не являются исключением:

  • высота – принимается в диапазоне от 15 до 22 сантиметров;
  • глубина – горизонтальная часть, на которую опирается ногой человек;
  • ширина – расстояние между двумя краями лестничного марша;
  • толщина подступенка и проступи – минимально 25 и 35 мм, соответственно.

По полученным данным определяется угол наклона лестницы с количеством проступей.

Оптимальный уклон лестницы

Наклон конструкции лестницы влияет на то, сколько места она будет занимать в помещении. Если комната огромных размеров, можно свободно ставить большую лестницу с широким лестничным маршем. В маленьких помещениях подъем выполняют более крутым.

Для удобства передвижения уклон принимают равным от 23 до 37 градусов. При цифре менее 23 пролет легко заменяется на пандус – плоскую поверхность, соединяющую две другие на разной высоте.

Уклон не должен быть менее 23 градусов

Расчет количества ступеней в марше

Для определения количества ступенек, необходимых для подъема, нужно замерить высоту этажа (подъема) и разделить на высоту предполагаемой деревянной ступеньки для лестницы. При наличии поворотной площадки выполняется два расчета с двумя значениями высоты подъема: от пола до площадки и после нее – до следующего этажа. Обязательно учитывается толщина перекрытия на следующем этаже.

Деревянные ступеньки можно определить графическим методом. Этот способ предполагает применение миллиметровой бумаги, на которую переносится лестничный марш в масштабе. При помощи специальных формул безопасности и высоты помещения определяется глубина проступи. Оставшиеся деревянные ступени принимаются по полученным размерам.

Это интересно: как сделать расчеты лестницы с помощью конструктора?

Виды древесины для ступеней

Надежность, эстетичный вид и долговечность элементов напрямую зависят от характеристик материала. К дереву предъявляются следующие требования:

Структурная однородность древесных волокон. На качественных заготовках отсутствуют трещины, расслоения, сучки и прочие дефекты.

Недопустимые дефекты сырья

Целостность

Перед покупкой древесины следует обращать внимание на то, чтобы не было на заготовках гнили и следов жуков-древоточцев.
Влажность в пределах нормы. Этот показатель не должен превышать 12%

В противном случае доски перед использованием следует хорошенько просушить, избегая попадания на них прямых солнечных лучей.

Для изготовления ступеней своими руками подходят разные древесные породы. Но самыми востребованными считаются:

  • Сосна. Это недорогой и легко поддающийся обработке материал. Она характеризуется низкой степенью твердости, поэтому, работая с ней, можно пользоваться самыми обычными инструментами. Кроме того, сосна всегда доступна: не составляет особых трудностей найти пиломатериалы нужного размера и формы. Недостатком сосновых изделий считается низкая износостойкость и появление на дереве желтизны через несколько лет после установки.
  • Береза. Отличается прочностью и особым текстурным рисунком. В отличие от сосны она сложнее поддается обработке, но при этом березовые детали прослужат гораздо дольше. При использовании березы в строительстве особую сложность составляет подбор заготовок. Практически невозможно найти доски больших габаритов однородного цвета и без дефектов. Поэтому специалисты рекомендуют оклеивать составную конструкцию шпоном.
  • Лиственница. Ступени из этой породы дерева не деформируются, не усаживаются, не гниют из-за высокого содержания дубильных веществ. Основной недостаток – высокая цена.
  • Бук. Считается более подходящим материалом для лестниц внутри дома. Внешний вид заготовок – красивый окрас и текстура. Основным недостатком дерева является его неустойчивость к температурным колебаниям и влажности. Даже пропитанные лаком буковые заготовки будут менять форму под воздействием природных факторов.
  • Ясень. Обладает высокой степенью твердости, поэтому прекрасно подходит для производства ступеней. Однако из-за сложной обработки и яркой текстуры материал не всем приходится по вкусу.
  • Дуб. Деревянные ступени для лестниц из дубового массива – лучший выбор. Такие ступени прослужат не одно десятилетие. Единственный минус этого материала – высокая стоимость.

Лестницы на второй этаж: фото и виды

Лестницы для загородного частного дома, соединяющие первый и второй этаж, выполняют не только практическую, но и эстетическую функцию. В зависимости от того, в каком дизайне выполнена лестница, подчеркивается тот или иной характер помещения. Так, лестница классического типа сделает помещение более солидным, а вот модель в лаконичном стиле прибавит комнате немного воздушности.

Чаще всего для дачных загородных домов многие предпочитают устанавливать деревянные лестницы на второй этаж, однако пользуются спросом и металлические и даже стеклянные конструкции. Фото подобных проектов в Интернете есть масса.

Классификация лестниц по типу конструкции: фото и описание

По типу своей конструкции лестницы на второй этаж подразделяются на такие:

  • маршевые;
  • винтовые;
  • больцевые;
  • поворотные.

Маршевые модели – наиболее распространенный вариант. Они имеют достаточно простую конструкцию:

  • опора, имеющая угол наклона в 45 градусов;
  • ступени, лежащие на опоре.

Маршевая конструкция состоит из маршей, которые заполнены ступенями. Как правило, для загородного дома при подъеме на второй этаж используется от 3 до 15 ступеней, однако их точное количество определяется путем специальных расчетов. Маршевый тип – хороший вариант лестничного проекта в домах, где не нужно экономить место.

Маршевые подъемные установки разделяются на такие:

  • открытые (где нет подступенек) и закрытые;
  • прямые и поворотные;
  • тетивные и косоурные.

Если вы планируете воплощать лестничный проект своими руками, то лучше выбирать открытую конструкцию с косоурами.

Винтовые лестницы разделяются на два вида:

  • деревянные;
  • металлические.

Центральная ширина степени должна составлять как минимум 25 см, а наиболее ее широкая часть – максимум 40 см, такие размеры считаются наиболее оптимальными в плане использования конструкции.

Крутизна лестницы зависит от того, насколько широк проем, чем он меньше, тем круче она должна быть. Диаметр не должен превышать 3 метра. По форме винтовые лестницы бывают:

  • квадратными;
  • восьмиугольными;
  • без подступенников.

Несмотря на то что данные конструкции отличаются своей универсальностью и помогают значительно сэкономит место, они не настолько популярны как маршевые.

Поворотные лестницы отличаются от маршевых наличием поворотов. Они бывают:

  • криволинейными;
  • прямолинейными.

Криволинейные, в свою очередь, разделяются на:

  • полуоборотные;
  • четвертьоборотные;
  • круговые.

Воплотить проект таких конструкций в жизнь своими руками будет крайне непросто.

Больцевые лестничные конструкции также внешне напоминают маршевые, то их крепят не к монолитной опоре, а на стену при помощи крепких штырей из металла. Необычный каркас делает такую лестницу очень необычной и стильной.

Фото примеров каждого из перечисленного типа можно отыскать в Интернете, чтобы увидеть, как они сочетаются с тем или иным дизайном частного загородного дома.

Классификация лестниц по материалам изготовления: фото и краткое описание

Чаще всего они бывают:

  • деревянными;
  • металлическими;
  • каменными.

Однако желающие сделать помещение более оригинальным выбирают и другие материалы, например, керамику или стекло. Получается очень стильно и необычно, при желании можно найти фото конструкций из стекла в Интернете.

Классическим вариантом исполнения считаются деревянные лестницы на второй этаж. Для их изготовления используют такие породы, как:

  • пихта;
  • дуб;
  • сосна;
  • лиственница;
  • ясень;
  • бук;
  • береза;
  • ель.

Основным аргументом в пользу выбора деревянных моделей является их привлекательная стоимость по сравнению с изделиями из других материалов. Для их создания можно использовать как одну породу дерева, так и комбинировать разные. Деревянные лестницы могут быть:

  • одномаршевыми;
  • двухмаршевыми (когда есть поворот на 90 или 180 градусов).

Состоят они чаще всего из 9 ступеней, если присутствует поворот на 180 градусов, то можно сэкономить полезное пространство помещения.

Подъемы на основе металла делают на основе:

  • алюминия;
  • хромированной стали;
  • латуни;
  • меди;
  • чугуна.

По оттенку чаще всего они бывают матовыми или глянцевыми. Металл покрывают декоративной патиной, которая искусственно состаривает конструкцию.

А чтобы сделать конструкцию из стекла применяют многослойное стекло (триплекс) или закаленный материал, поверхность при этом может быть фактурной.

Нормативные документы, в которых отражены требования, которым должны удовлетворять такие лестницы

Деревянная лестница приставная, в том числе сделанная своими руками, должна удовлетворять требованиям, отраженным в таких документах:

  • ГОСТ 24258-88 «Технические условия на средства подмащивания и временные конструкции»;
  • ГОСТ 26887-86 «Лестницы и площадки, используемые для монтажных и строительных работ».

Лестница будет устойчивее и безопаснее в использовании, если при ее изготовлении расположить боковины не параллельно друг другу, а сделать сходящимися кверху. Но в этом случае ступени будут неодинаковой длины, а значит, сделать расчеты и осуществить изготовление конструкции будет несколько сложнее. Взбираться вверх по такой конструкции или спускаться вниз правильнее и безопаснее, хватаясь или держась не за перекладины, а за тетивы.

Особенности

Началом и концом каждой лестницы являются отправная и выходная ступеньки. Другими словами, они называются фризовыми. Между ними находятся ступени промежуточные. Поверхность, которая находится сверху, имеет название проступь и располагается только по горизонтали. Если будет хоть малейший уклон, то передвигаться будет сложно. Элементы, которые расположены вертикально и к тому же находятся между нижними и верхними проступями, называют подступенками.

Он обладает многими преимуществами по сравнению с металлом и даже камнем.

Если при строительстве дома предусмотрена лестница, то ее ступени лучше сделать из дерева.

  • Ступени из дерева имеют высокую звукоизоляцию. Ведь древесина поглощает звуки, а значит, шаги практически не слышны.
  • Они также обладают низкой теплопроводностью.
  • Прекрасно поддаются обработке, а значит, могут быть декорированы как угодно.

Так как ступени имеют большую нагрузку, используемый для них материал, должен быть очень прочен и не стираем. Поэтому для них рекомендуется брать только твердые породы дерева. А также поверхность ступеней должна иметь хорошую амортизацию во избежание падения, особенно в тех домах, где проживают маленькие дети и люди преклонного возраста.

Она должна быть не больше чем двенадцать процентов, иначе по истечении некоторого времени ступени могут деформироваться.

Изготовление и монтаж

Чтобы изготовить лестницу и произвести ее монтаж своими руками, понадобится много усилий и терпения, но результат того стоит. Для начала необходимо рассчитать материалы, и подготовить проект лестницы. Предварительно все просчитав, нужно закупить необходимые материалы. Далее желательно обработать их грунтовкой или с помощью масла.

Чтобы расчет был правильным, нужно следовать таким правилам:

  • лестница должна иметь наклон, угол которого будет выше сорока пяти градусов;
  • проступь – не меньше двадцати пяти сантиметров глубиной;
  • высота подступенка должна иметь до двадцати сантиметров;
  • ширина проема и перил – не меньше одного метра.

Если следовать этим расчетам, то можно изготовить очень удобную лестницу. Закончив с расчетами, можно приступать к производству и разметке необходимых элементов для конструкции.

Сначала необходимо разметить тетиву или косоуры. Тетива – это дополнительный крепежный элемент, необходимый для ступеней. С помощью косоуров изготавливаются деревянные лестницы. Для этого в балках, которые идут параллельно, делаются запилы. Затем на них укладываются проступи.

Затем отмеряется нужная длина подступенков, ступеней и всех остальных элементов, которые нужно выпилить. При помощи обычной или электрической пилы, делается выпиливание. Далее этим элементам нужна шлифовка.

После всего этого можно собирать конструкцию. На тетивах или кросоурах устанавливаются несущие элементы. С помощью уголков или анкеров, делается фиксация в нижних и верхних точках. Чтобы окончательно закрепить несущие конструкции, нужно еще раз проверить горизонтальное совпадение. Для этого можно использовать обычный уровень. Его необходимо положить на зарезы.

Если материал обрабатывался на первой стадии, то будет достаточно покрыть все тонким слоем лака. Если есть необходимость, можно тонировать ступени с помощью морилки или окрасить в необходимый цвет. Лаки лучше подбирать алкидные или уретановые.

Также можно установить бетонную лестницу с деревянными ступенями. Ведь бетон сделает конструкцию не только прочной, но и долговечной. Для начала необходимо выровнять основание из бетона. Это делается для того, чтобы ступени под нагрузкой не искривились и не потрескались.

Далее заготовить все нужные элементы. Сделать их шлифовку и покрыть лаком в два, а то и три слоя. Затем к фанерной прокладке приклеивают подступенок, который находится внизу. И только после этого устанавливается деревянная ступенька. Там, где она будет стыковаться с подступенком, нужно вырезать паз.

Фанера и паз промазывается клеем и ставится на свое место. Чтобы она хорошо закрепилась, ее нужно плотно прижать к основанию. Не стоит забывать о горизонтальной установке ступеней, для этого нужно проверять каждый раз уровнем.

Когда монтаж окончен, можно устанавливать плинтусы и накладки. Последним этапом будет покраска ступеней.

Разновидности ступеней

Дубовая мебель и различные аксессуары из древесины никогда не считались дешевыми. Это объясняется сложным подготовительным процессом (сушка и морение) заготовок. Как результат – высокое качество продукта. Не каждый может позволить себе приобрести дубовые изделия, однако, цена не в счет, когда на кону великолепие и долговечность изделия. Поэтому при облицовке лестничных маршей зачастую используют дубовые плитки, руководствуясь именно длительным сроком их эксплуатации. Ступени из дуба служат долго, не изменяя своих положительных характеристик.


Существует 3 вида ступеней

Виды:

  1. Цельные. Для их создания используется целый кусок древесины, при этом структура рисунка дерева не изменяется. Основное условие перед монтажом панелей – древесину необходимо некоторое время держать в помещении, где предполагается проводить работы для адаптации.
  2. Цельноламельные. Изделия получаются путем наложения друг на друга горизонтальных пластин. Узор в данном случае не теряется.
  3. Сращенный. Метод хорош при необходимости создания очень прочной деревянной конструкции. Способ основан на сращивании нескольких ламелей шипами или пазами в вертикальном направлении. Пользуется спросом при облицовке проступей лестничного марша.

Советы по выбору и особенности

В этой подкатегории каталога размещены основные комплектующие для обустройства межэтажных лестниц:

  • • Прочные широкие ступени.
  • • Удобные поручни.
  • • Оригинальные фигурные балясины и столбы.

Для изготовления ступеней используют обрезную доску правильной прямоугольной формы из хвойных пород древесины. Габариты изделия могут незначительно отличаться. Наряду с цельными вариантами встречаются аналоги из клееного бруса.

Поручни имеют круглую или сложную фигурную форму. Они предназначены для упора рук человека и облегчения подъема по лестничному пролету.

Балясины выполняют декоративную функцию. Одновременно, они обеспечивают устойчивость поручней и препятствуют случайному падению с лестницы.

В гипермаркете OBI можно заказать комплектующие для строительства дома и воспользоваться дополнительным сервисом рассрочкой оплаты товаров.

Расчёт высоты и глубины ступеней

Прежде, чем начать сооружать лестницу к дому, необходимо будет произвести ряд несложных математических расчётов. Согласно строительным нормативам для жилых домов, высота ступенек лестницы должна быть 15 — 18 см. Такая высота, как показывает практика, наиболее удобна при эксплуатации. Также особые требования СНиП предъявляют и к глубине ступеней — расстоянию от её края до подступенника. Это расстояние должно составлять около 30 см. При такой глубине подошва ноги полностью опирается на ступеньку, что делает подъём и спуск более безопасным. Эти показатели напрямую зависят от крутизны лестничного марша. Стандартный уровень уклона не должен превышать 45 градусов — данном случае спуск и подъём по лестнице будет наиболее комфортным, так глубина и высота ступеней будут соответствовать нормативам СНиП.

Всё это представляет особую опасность для маленьких детей и пожилых людей.

Расчёты высоты и глубины следует начинать с замера высоты лестницы. Для этого берём расстояние от порога входной двери до уровня грунта и отнимаем от этого значения 3 — 5 см, которые пойдут на основание фундамента. Допустим, этот показатель у нас равен 1 м. После этого, учитывая, что уклон не должен превышать 45 градусов, т.е. 1/2 от прямого угла, высчитываем необходимую длину лестничного марша. Для этого умножаем высоту будущего крыльца на два: 1 м х 2 = 2 м. Таким образом, длина лестничного пролёта крыльца у нас будет равна 2 м.

Далее производим расчёт количества ступеней. Делим длину марша (2 м) на рекомендуемую глубину ступеней (30 см) и получаем порядка 7 ступеней глубиной примерно 29 см. Высота их в данном случае составит: 1 м (высота крыльца) делим на 7 ступеней, получаем около 14,5 см.

Расчёт ступеней

Перед строительством ступеней для деревянного крыльца своими руками нужно правильно сделать расчёт конструкции лестницы.

Чтобы ступенями лестницы было удобно пользоваться необходимо, определить следующие параметры:

  1. глубину;
  2. длину;
  3. высоту;
  4. материал покрытия.


Перед началом строительства ступеней для крыльца необходимо определить вид дерева, из какого они будут.

Конструкции крыльца могут быть разными и иметь разное число ступеней, а также иметь различие в других параметрах.

Для их расчёта нужно:


Для начала узнать высоту изделия, то есть определить расстояние от уровня земли до верхней части крыльца;

После того как определили высоту крыльца, определяют угол наклона лестничного марша. Чтобы конструкция была безопасной необходимо следовать ГОСТу 8717-84. Самый подходящий угол наклона лестницы для крыльца это 30 — 45 градусов;


Затем необходимо определить высоту и ширину ступеней крыльца. Эта величина равна сумме размера высоты подступенка и толщины доски. Оптимальным вариантом считается подступенок высотой 150 мм, а проступи должны быть от 270 до 350 мм глубиной;

Какое количество проступей должно быть, рассчитывается так: высоту лестницы делят на высоту подступенка.

Чтобы определить ширину ступеней для крыльца из дерева, нужно учесть количество человек, которые смогут пройти в одно время в разные стороны. Для передвижения одного человека ширина лестничного марша должна быть от 800 до 1000 миллиметров. Для того чтобы передвижение по лестнице было комфортным, лучше всего ширину лестницы увеличить до 1,2 метра.

Форма ступеней

Перед тем как построить ступени к крыльцу из дерева необходимо обратить внимание на выбор их формы. Ступени бывают

Ступени бывают

  • Прямые с прямоугольными проступями, их монтаж производят различными способами. Такие ступени являются самыми простыми в конструкции при производстве;

  • Круглые. Их отличительной чертой является их радиальная направленность;
  • Полукруглые;
  • Трапециевидные. Такие ступени имеют стороны разной глубины, по этой причине конструкция имеет форму трапеции. Данные ступени подходят для сооружения винтовых или поворотных лестниц.

Размеры

Чтобы правильно определить расстояние, обязательно нужно взять во внимание толщину взятого дерева, ширину поступи человека и, конечно же, высоту подступенка. Однако любой человек очень индивидуален, поэтому соблюдение ГОСТу совсем не обязательно

Все это можно регулировать, учитывая необходимые параметры. А это значит, что конструкцию можно сделать так, что она будет подходить именно хозяевам, живущим в доме.

И также расстояние между некоторыми ступенями во многом зависит от того, какой будет наклон ступеней. Чтобы расчеты были точными, необходимо учитывать все показатели. Только небольшое количество лестниц дополняют ступени правильной формы. Так как конструкции совершенно разные, то и ступени будут иметь свою особую форму.

Только у прямых лестниц ступени делают по форме прямоугольника. Во всех остальных – это забежные ступени, сделанные в форме трапеции. А также их используют для поворотных лестниц, где нет места для площадки.

Существуют еще и круглые или полукруглые деревянные ступеньки. Первые используют для начала подъема, а последние – для удобного захода на поворот.

Самыми удобными считаются лестницы, которые имеют ступени, шириной в тридцать сантиметров. Расстояние между ними должно составлять пятнадцать сантиметров.

По нормам на одном марше может быть до восемнадцати ступеней. Однако количество должно быть нечетным.
