Устройство перекрытия пола дома по деревянным балкам и лагам

Деревянные перекрытия

Перекрытия этого типа долгое время пользовались популярностью в частном строительстве. Это доступный, экологичный материал, который обладает небольшим весом и приятным внешним видом. Несущим элементом в таком полу являются балки в виде бревна или бруса. Они должны отвечать всем необходимым характеристикам, включая показатели прогиба (лучше, чтобы был запас).

Также надежность и характеристики готового перекрытия зависят от его типа. Например, они могут быть изготовлены из массива дерева, быть составного сечения или и вовсе представлять собой двухуровневые конструкции.

Так как балки принимают на себя основную нагрузку, важно учесть их сечение. Оно подбирается исходя из расстояний между несущими стенами

В конструкции могут быть как просто балки, так и лаги, на которое впоследствии укладываются доски. Если вы решили установить только балки, то такая конструкция будет менее затратной, но не будет защиты от ударного шума. То есть любое движение людей по перекрытиям можно отчетливо слышать. Если же на балки сначала укладываются лаги, то между ними устанавливается звукоизолирующий материал. Поэтому никакого шума не будет.

Сам потолок выполняется из так называемого наката. Он представляет собой деревянный настил из щитов или досок, который помещается между балками. Отделка потолка может быть самой разнообразной. Кто-то выполняет привычную штукатурку, но более прогрессивным решением будет обшить его поверхность плитами из гипсокартона.

Плюсы и минусы деревянных перекрытий

Если говорить о преимуществах подобного рода конструкций, то стоит выделить то, что они:

• Отличаются низкой стоимостью как самого материала, так и доставки и монтажных работ.
• Отлично подходят для облегченных оснований.
• Используются в условиях «сложных» грунтов.
• Могут быть установлены вручную, без специализированного оборудования или строителей.
• Просто и быстро монтируются.
• Экологичностью. В состав дерева не входит никаких агрессивных препаратов, нет арматуры.

Полезно! При покупке материала нужно внимательно осмотреть все балки. На них не должно быть трещин или следов заражения паразитами.

С другой стороны, есть у таких конструкций и масса недостатков. Например,:

• Дерево могут прогрызть грызуны или насекомые. Оно подвержено образованию плесени и грибка.
• Требуется обработка специальными консервирующими составами. В противном случае древесина будет гнить. Периодически нужно пропитывать древесину и антисептиками. Однако даже если выполнить качественную обработку дерева, то 100-процентной защиты от гнили вы не получите. Также чтобы препятствовать процессу гниения потребуется организовать качественную систему вентиляции.
• Обшивать балки придется с обеих сторона, а пространство между ними необходимо заполнить утеплителем и звукоизоляцией.

• Укладка деревянных элементов требует много сил и времени.
• Срок службы таких конструкций значительно меньше, чем у бетонных. Кроме этого со временем дерево начнет немного проседать, может появиться скрип.
• Деревянные перекрытия не рекомендуется использовать при строительстве многоэтажных домов, а также в том случае, если постройка находится в сейсмоопасной зоне, где показатели доходят до 7 баллов.
• Так как дерево обладает легкой возгораемостью, то придется еще обработать балки и антипиренами. Либо можно использовать специальные огнезащитные лаки или краски.
• Если пролет довольно большой (более 6 метров), то в этом случае конструкция потребует усиления, а значит и дополнительных материалов. Нужно будет покупать балки с большим поперечным сечением. Это значит, что и толщина всего перекрытия будет увеличена.
• Подобные изделия невозможно использовать во влажных помещениях. Это означает, что для душевой, санузлов, прачечных и ванных комнат нужно использовать ЖБИ конструкции.
• В тех местах, где перекрытия примыкают к дымоходу, придется сделать теплоизоляционные швы.

Поэтому если позволяют финансы и особенно, если речь идет о постройке в несколько этажей, то стоит рассмотреть вариант с железобетонными конструкциями.

Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции

Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционный слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционный слой (обычно используют привычные теплоизоляционные материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Создание перекрытия

Перед тем как сделать деревянное перекрытие, необходимо концы балок обработать антисептическим средством. Также они просмаливаются и обворачиваются рубероидом в два слоя.

Если работы проводятся с чердачным перекрытием, то брусья будут закрепляться на последнем венце бревенчатой или брусовой стены, где заранее заготавливаются проемы на всю толщину поверхности.

В зависимости от вида постройки может использоваться несколько видов креплений:

Можно еще использовать крепление «ласточкин хвост», используя при этом металлические скобы.

Схема монтажа балок перекрытия.

Данный способ подходит для строений из бруса. Если установка происходит в деревянном доме, то тут чаще встречается метод крепления к ригелю при помощи трапециевидных соединений, которые укрепляются хомутами. Оба метода создают одноуровневость между ригелем и балкой.

Самое легкое, что можно выполнить в креплении балок и ригелей, делается следующим образом: на ригели монтируются черепные бруски, а уже поверх них устанавливают балку. Такие бруски необходимы с сечением 5х5 см.

Когда укладка деревянных балок производится в щитовом доме, то балки могут монтироваться непосредственно на саму стену или же в заранее изготовленные гнезда в ней.

В них и помещают концы балок

Тут важно знать, что каждая ниша должна быть на одном уровне с другими, причем ее глубина должна приравниваться 15-20 см. Что же касается ширины, то тут оставляют зазоры в 1 см, чтобы осуществлялась вентиляция

Это делается для того, чтобы балки не гнили. Как только балка окажется на своем месте, ее обкладывают паклей.

Есть еще один способ закрепления балок на своих местах: это применение металлических анкеров. Данный элемент одним концом вставляется в гнездо, а другой конец монтируют шурупами к перекладине. При такой установке балка в стену входить не будет.

Для кирпичных строений деревянное перекрытие устанавливается на стены или же в специальные отверстия (гнезда).

Тут также важно соблюсти один уровень для таких ниш, для чего дно выравнивается при помощи бетонного раствора. Как только смесь высохнет, низ застилается двойным слоем рубероида или толя

Схема настила наката.

Монтаж наката

Для перекрытия пола между этажами используют различные материалы из дерева, в том числе доски, фанеру и стружечные панели.

Черновым полом в перекрытии выступает нижний настил, именно на него стелют теплоизоляционный материал. Его можно крепить и прямо на балки снизу. В этом случае он выполняет функцию чернового потолка, на который можно сразу монтировать чистовой материал. Пол, сделанный с использованием второсортной доски, обойдется в разы дешевле.

Расстояние от брусьев или бревен определяется толщиной досок, которыми устилают черновое покрытие. На них оказывается основная нагрузка. Так, если в помещении применяются доски в 2 с половиной сантиметра, для чердачных помещений нужен шаг в 50 см, а для жилых – 40 см. Поэтому для полового покрытия рекомендуется применять толстую доску в 4-5 см.

Устройство деревянного перекрытия

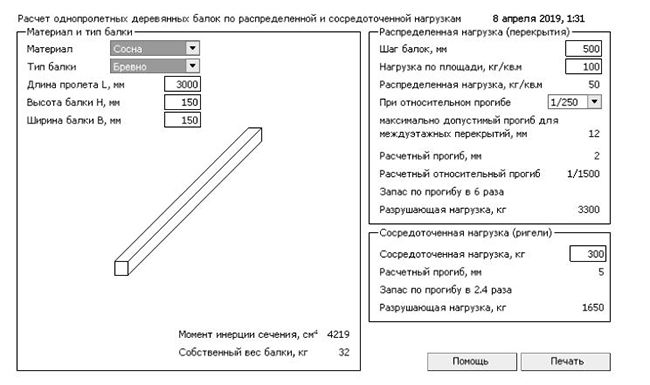

Таблица расчета деревянных перекрытий.

Перекрытия своими руками сделать достаточно просто, главное – соблюдать все рекомендации и технологи. Балки укладываются на стены концами. Для того чтобы они надежно были закреплены, в стене выпиливаются специальные разъемы под нужный размер сечения. Укладывая в разъем балку, ее со всех сторон обкладывают паклей. Это предотвратит в дальнейшем образование мостиков холода. Если балка имеет размер сечения меньше, чем стены, то углубление можно делать не на всю глубину.

Второй вариант крепления перекрытия к стене является “ласточкин хвост”. Для того чтобы усилить такое крепление, дополнительно используется крепеж в виде металлической скобы. Такое крепление чаще всего используется, если стены дома выполнены из бруса. В деревянном доме ригель с балкой на одном уровне можно закрепить с помощью хомута.

Стоит выделить самый распространенный вид крепления балки к ригелю – это использование черепных брусков. Такие бруски крепятся к ригелю, и уже на них крепится балка. Рекомендуется использовать бруски сечением 50*50 мм.

Для щитового дома укладка балок осуществляется немного другим методом. В стене делаются специальные гнезда, в которые укладываются концы элементов перекрытия. Оптимальной глубиной гнезда является 150-200 мм, при этом ширина должна соответствовать размерам сечения. Помимо того, необходимо оставить зазор с каждой стороны по 10 мм. Как и в первом случае, концы материалов перед укладкой в гнезда необходимо обмотать паклей.

Для крепления элементов можно использовать и металлические анкеры. При таком креплении конец балки не будет заходить в стену.

Для чего необходимы?

Система балочных перекрытий несет в себе не только механические нагрузки. Это также теплоизоляционная и звукопоглощающая прослойка. Она изолирует внутренности дома от внешнего воздействия. Например, не допускает сырости из подвала, холода из чердака. Уличные звуки не попадают в комнаты именно благодаря качественным основам балочного перекрытия. В жилых малоэтажных зданиях они обычно каркасного типа, а межэтажные перекрытия выглядят сплошной конструкцией, которая укладывается не только между первым и вторым этажами. Они являются общим скелетом сооружения.

Механическая нагрузка на перекрытия измеряется используемым материалом и эксплуатационными характеристиками здания. Все параметры рассчитываются на основании определенных задач, которые не так-то просто исполнить.

Разница в расчетах связана с наличием утеплителей, используемых видов материалов. Интенсивность эксплуатации чердачных помещений, хранение вещей тоже влияют на расчетные значения.

В зависимости от показателей, перекрытия бывают сборными, монолитными или комбинированными. Они необходимы, чтобы разделить между собой этажи, конструкцию чердака или подвал от основного помещения. Главные виды балочных перекрытий обычно из древесины или стали. Деревянные балки недорогие, но не используются в масштабном индустриальном строительстве. Недостатки материала:

• сгораемость;
• загнивание;
• небольшая прочность.

Перекрытия подходят для строительства деревянных сооружений, малоэтажных конструкций, хозяйственных сооружений. В жилых зданиях массового типа применяются сборные плиты из железобетона и комбинированные панели. Элементы подразделяются на мелко- и крупноразмерные. Плиты малых размеров применяют в частном строительстве или при сооружении зданий небольшой этажности.

Крупные плиты нужны для весьма значительных сооружений, при наличии весомых динамических нагрузок. Иногда типовые конструкции плит не могут быть применены, так как они не обеспечивают необходимой жесткости. Например, если сооружаемое здание сложной формы, перекрытие для него изготавливается на заказ.

У балочных перекрытий множество назначений. В общей схеме устройства балки не только принимают на себя часть усилия, но и передают ее через стены фундаменту. Это своего рода диафрагмы жесткости, которые создают прочность сооружения.

Заделка концов деревянной балки перекрытия

Концы балок в стены заделывают в такой последовательности. Концы балок междуэтажных и чердачных перекрытий деревянных зданий врубают сковороднем в верхние венцы на всю толщину стены. В каменных зданиях балки кладут на стены или заводят в специально оставленные в них гнезда. В землебитных стенах балки кладут на обвязку.

В междуэтажных перекрытиях существуют зоны, где создаются условия для образования конденсата. Обычно это места примыкания перекрытий к наружным стенам, где возможно промерзание и продувание конструкций. Для предотвращения этих явлений стыки перекрытий с наружными стенами должны быть выполнены с учетом достаточной теплозащиты и воздухонепроницаемости.

При опирании деревянной балки на каменную стену необходимо защитить полость стыка от проникания в него влажного воздуха из помещений. Необходимость эта вызвана тем, что при проникании теплого воздуха, содержащийся в нем водяной пар при соприкосновении с холодными каменными стенами в стыке будет конденсироваться и увлажнять конец балки, заделанный в гнезде стены. Поэтому опирающиеся на стену концы балок следует антисептировать, их поверхность оклеить 2-мя слоями рубероида.

Торцы балок оклеивать нельзя.

Балки опирают на стену на глубину 12 15 см. Однако гнезда делают глубиной 18 см. Благодаря зазору в 3 см деревянная балка не соприкасается с кладкой, а водяные пары через ее не оклеенный торец, выходят наружу через кладку.

Размер гнезд следует выполнять на 2 3 см больше сечения балки.. После установки балки их заделывают раствором, предохраняя тем самым стык от проникания в него внутреннего воздуха и отсыревания.

Для обеспечения жесткости балки через одну укрепляют. Для этого в кладке устанавливается стальной анкер. Его конец должен не доходить до наружной поверхности стены на 12 см (во избежание образования мостиков холода), другой конец должен выступать внутрь помещения на 20 см. Анкер крепят к деревянной балке с помощью стальной накладки сечением 50×6 мм и гвоздей Ø5 6 мм.

Иногда выполняют открытую заделку концов балки перекрытия, однако это возможно лишь в помещениях нормальной влажности (не более 60%) при хорошей вентиляции перекрытия (при щелевых плинтусах) и достаточной теплоизоляционной способности задней стенки гнезда. При кирпичной стене толщина стенки гнезда должна быть не менее 46 см. При меньшей толщине необходимо выполнять утеплять гнездо, обеспечивая при этом в средней полосе России сопротивление теплопередаче 0,57 м 2 °C/Вт.

При толщине стены в 2 кирпича (0,51 м) узел опирания деревянной балки на стену решают следующим способом. В стене делают гнездо глубиной 25 см (1 кирпич). У вертикальной стенки гнезда устраивают слой теплоизоляционного материала — антисептированного или минерального войлока. На нижнюю поверхность гнезда укладывают 2 слоя рубероида, а затем в гнездо устанавливают деревянный короб из антисептированной древесины, прижав им минеральный войлок. Балку перекрытия опирают на нижнюю поверхность короба на глубину 15 см таким образом, чтобы между его поверхностями и балкой образовалась воздушная прослойка. Одним из вариантов этого узла является установка деревянного короба, имеющего 3 вертикальных стороны и 1 горизонтальную верхнюю поверхность, но без нижней горизонтальной. В этом случае антисептированный конец балки будет опираться в гнезде на 2 3 слоя рубероида. По бокам, сверху и с торца балки будут находиться деревянные доски.

При толщине стен в 2½ кирпича и больше балку опирают в гнездо глубиной 25 см. В нижней части его покрывают битумом, по которому кладут 2 слоя рубероида, верхние и боковые поверхности также покрывают рубероидом. Затем около задней поверхности гнезда устраивают теплоизоляционный слой из минерального войлока, который прижимают к стенке деревянной доской толщиной 25 мм. Балку перекрытия укладывают в гнезде так, чтобы между ней и стенками оставалась воздушная прослойка толщиной около 4 см.

Строительство бетонного перекрытия

Бетонные перекрытия между этажами в частном доме могут обладать разными формами. Если речь идет о монолитных конструкциях, то они представляют собой сплошную плиту, толщина которой равна пределу от 8 до 12 сантиметров. При этом используется бетон марки М 200, сама плита опирается на несущие стены. Масса квадратного метра такого перекрытия может составлять 490 килограмм, если толщина равна 200 миллиметрам. Монтаж осуществляется в несколько этапов, первым выступает установка несущих балок на подготовленное место, далее обустраивается деревянная опалубка из необрезной доски, а на следующем этапе укладывается 6-миллиметровая арматура. На заключительном этапе осуществляется заливка бетона

Толщина перекрытий между этажами в частном доме может быть равна вышеупомянутому пределу, однако важно еще и правильно соорудить опалубку, которая иногда приобретается в готовом виде. Она состоит из телескопических стоек, балок, фанеры, а также треноги

Если использовать опалубку из алюминиевых или деревянных балок, то у мастера появится возможность соорудить перекрытие любой конфигурации.

Основные требования, предъявляемые к перекрытиям

В процессе строительства перекрытий следует обеспечить достаточную степень шумоизоляции, величина устанавливается нормами при проектировании. Для этого следует закрывать щели в местах стыковки материала, только в этом случае звуки из соседних помещений будут распространяться минимально. Перекрытия, которые разделяют помещения с определенной разницей температур, должны соответствовать требованиям теплозащиты. Это указывает на необходимость использования дополнительного слоя теплоизоляции. Какая бы то ни было конструкция, особенно выполненная из древесины, не способна противостоять длительному воздействию огня. Следует помнить о том, что каждый материал характеризуется определенным значением предела огнестойкости. Для железобетонных перекрытий оно составляет 60 минут, если же конструкция изготовлена из древесины с засыпкой, а снизу имеет оштукатуренную поверхность, то противостояние огню будет длится 45 минут. Деревянные перекрытия, которые защищены слоем штукатурки, способны противостоять пламени примерно 15 минут. При наличии деревянных перекрытий, которые в процессе обустройства не были защищены несгораемыми материалами, следует учитывать, что их предел огнестойкости еще меньше.

Сечение балочных перекрытий

На прочность перекрытия также влияет сечение балки. По типу сечения включают следующие виды пиломатериалов:

• прямоугольные;
• квадратные;
• круглые;
• овальные;
• двутавровые.

Самые распространённые – балочные перекрытия прямоугольного сечения. Их легко устанавливать и такие балки будут служить лагами для обустройства полов. При монтаже прямоугольных балок их устанавливают вертикально широкой частью, так как с увеличением высоты повышается прочность конструкции.

Для чердачных перекрытий часто используют круглые балки или оцилиндрованные брёвна. Такие балки имеют хорошую прочность и устойчивость на прогиб.

Наиболее крепкие и функциональные – двутавровые балки перекрытия.

Железобетонные перекрытия

Изделия этого типа могут представлять собой:

• Сборные пустотные ЖБИ плиты. Они изготавливаются в заводских условиях, поэтому в продаже есть типовые модели шириной на 1,0, 1,2 и 1,5 метров. Толщина изделий составляет 220 мм. Длина может быть от 2,4 до 9,0 метров. Плиты этого типа отличаются большим весом. Один «квадрат» такой плиты будет весить не менее 300 кг. Поэтому нужно понимать, что несущие конструкции должны выдержать их вес. Кроме этого придется освободить рядом с домом пространство, так как изделия доставляются, а потом монтируются с использованием автокрана.
• Монолитные железобетонные плиты. Бывают плоскими или ребристыми. Для их монтажа в обязательном порядке строится опалубка и выполняется армирование. Толщина монолитных плит чуть меньше – 200 мм. Также они подходят только для пролетов менее 4,5 м. Но несмотря на меньшую толщину, один «квадрат» такой плиты будет весить больше – 480 кг. Если хочется использовать облегченные конструкции, то стоит выбирать ребристые плиты. Но в этом случае нужно будет выполнить более сложную опалубку.
• Комбинированные перекрытия, которые называют сборно-монолитными. Конструкция таких изделий может отличаться. Но чаще всего строители пользуются вариантом, когда используются несущие монолитные балка из прокатного профиля.

Это надежные и долговечные конструкции, но тем не менее, чтобы сделать выбор нужно рассмотреть их преимущества и недостатки.

Плюсы перекрытий

Прежде всего стоит отметить преимущества. Их у железобетона не мало. Например, такие изделия:

• Не подвержены атакам грызунов и насекомых.
• Подходят для кирпичных, бетонных домов, построек из газоблоков.
• Обладают отличной механической прочностью. Если перед укладкой деревянных балок нужно уточнить их прочность на изгиб, то в случае с железобетоном такого вопроса вообще не встает.
• Обладают долгим сроком службы. Такие перекрытия не изменят своих характеристик на протяжении более, чем 50 лет.
• Скорость работы. Железобетонные перекрытия можно уложить за несколько часов.
• Пожаробезопасны. Для этого не нужно думать о специализированных пропитках или ЛКП.
• Обладают отличными параметрами звуко- и теплоизоляции.
• Могут быть установлены независимо от сейсмических показателей почвы.
• Не требуют дорогой отделки.
• Позволяют строить здания большей этажности.
• Не требуют дополнительного утепления и вентиляции.
• Подходят для строительства помещений с повышенной влажностью. Именно ЖБИ используется для саун, ванных, душевых и прочих посещений.
• Позволяют уложить плитку в качестве напольного покрытия.
• Не «съедают» высоту потолка за счет своей толщины.

Плюсов конечно предостаточно, но есть и минусы.

Недостатки ЖБИ перекрытий

Самым главным минусом является цена вопроса. Придется потратиться не только на сам материал, но и на услуги тяжелой строительной техники. Также нужно заплатить самим рабочим и за аренду монтажного оборудования. Кроме этого автомобиль с плитами должен как-то подъехать к дому. Если у вас нет ворот, а вокруг много построек, то подъезд будет перекрыт.

Также стоит выделить такие недостатки, как:

• Высокий вес готовых плит. Это означает, что само основание дома и стены должны быть очень прочными. Либо придется усиливать конструкцию, а это еще больше финансовых вложений.
• Возможность ошибки монтажа. Есть риск, что появится так называемый мостик холода.
• Для монтажа чистового потолка придется арендовать или купить дорогостоящие буры и сверлильные аппараты.

Также есть риск, что арматура, расположенная в плитах, будет негативно сказываться на сигнале, например, wi-fi роутера. Некоторые считают, что металл негативно влияет и на самого человека.

Разумеется, если вы строите дом на несколько этажей, то особого выбора нет. Придется устанавливать железобетонные перекрытия. Только не стоит экономить и покупать изделия кустарного производства.
